Isuzu D-Max / Isuzu Rodeo (TFR/TFS). Manual - part 1369





ELECTRICAL-BODY AND CHASSIS  8-41

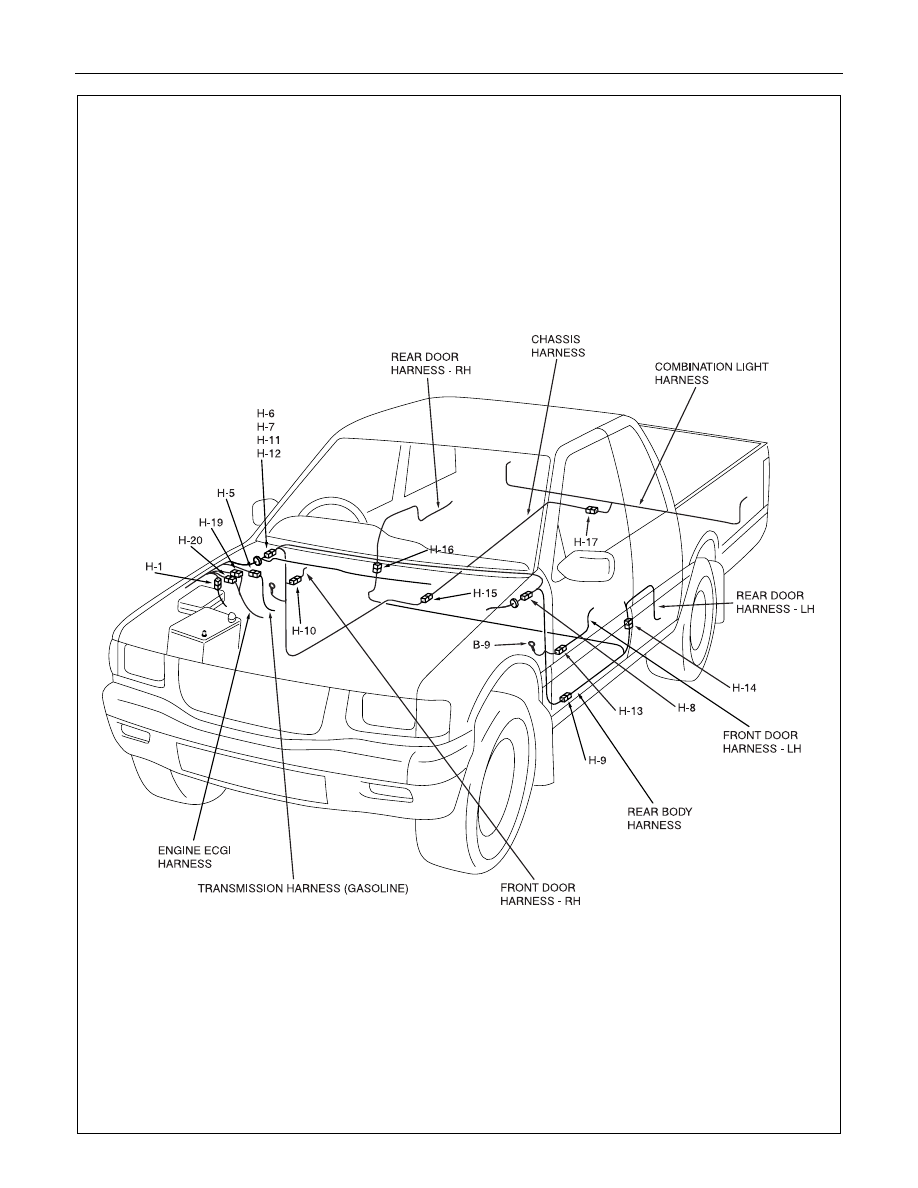

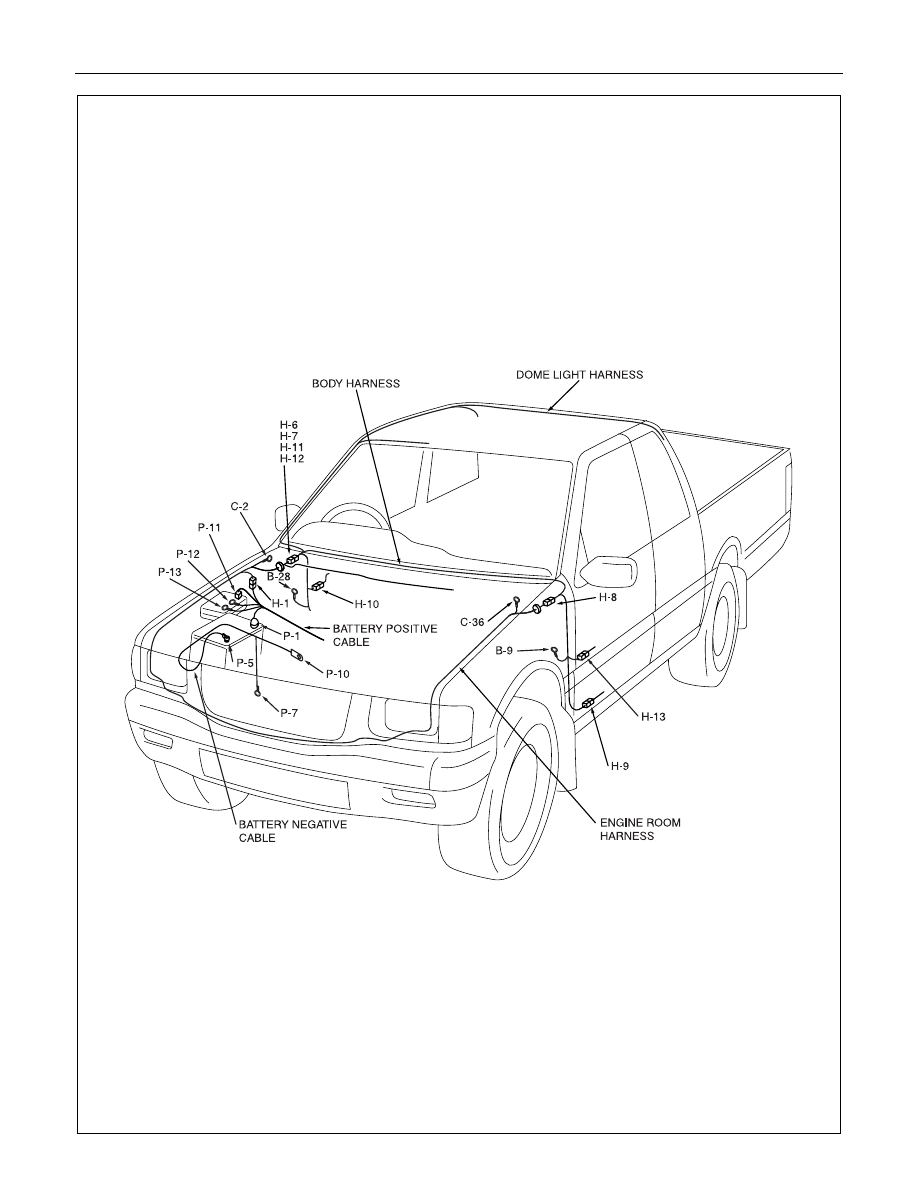

MAIN CABLE HARNESS ROUTING

(LHD)

8-42  ELECTRICAL-BODY AND CHASSIS

(LHD)

ELECTRICAL-BODY AND CHASSIS  8-43

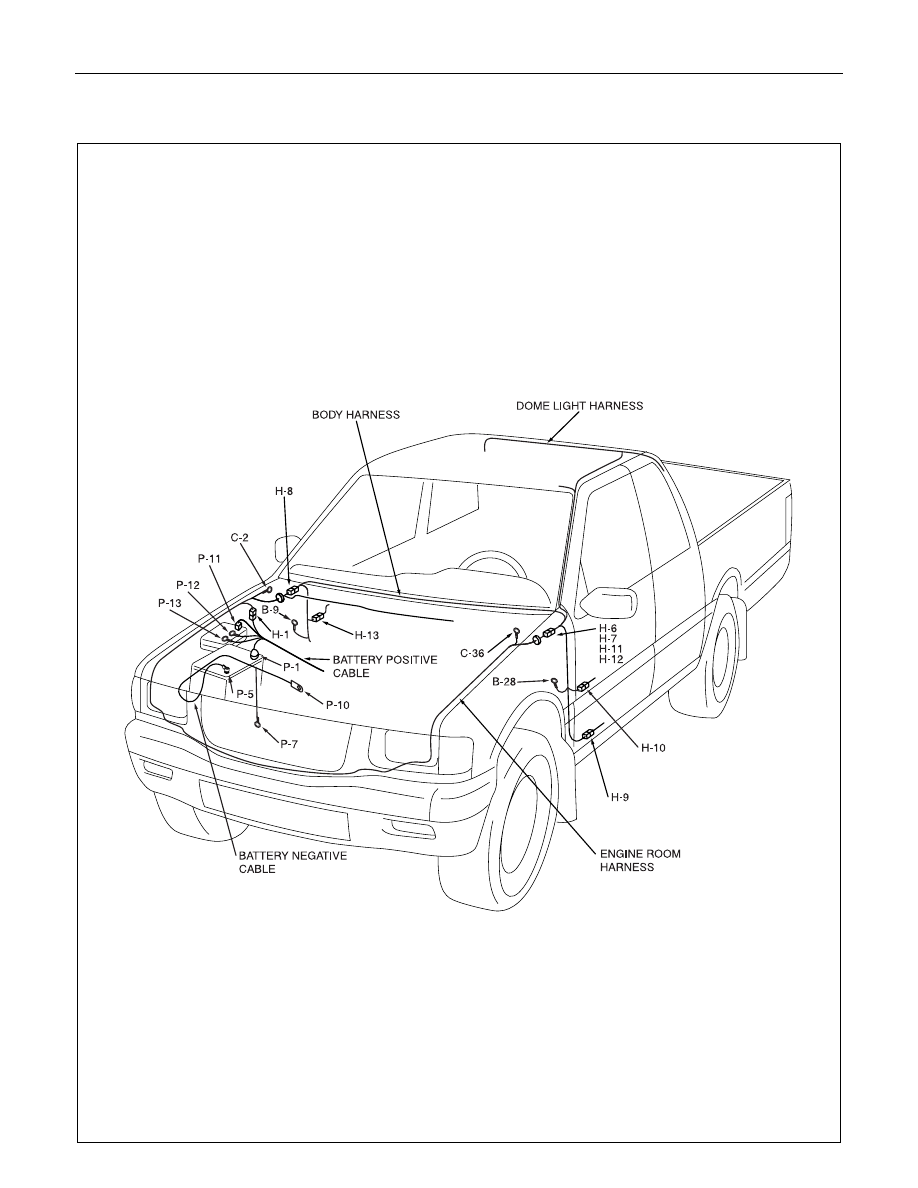

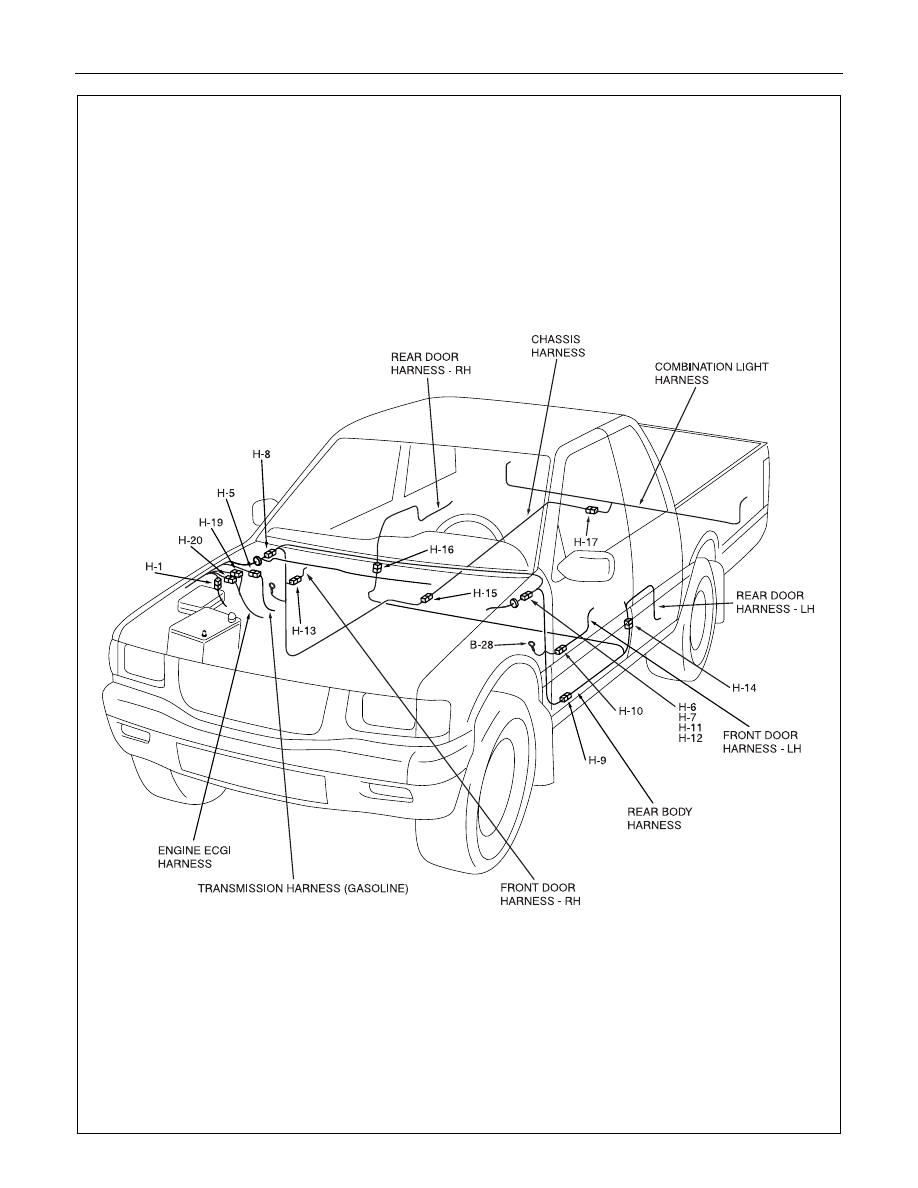

(RHD)

8-44  ELECTRICAL-BODY AND CHASSIS

(RHD)
