ELECTRICAL-BODY AND CHASSIS  8-323

2.  Mirror on the left (or right) side does not operate


Checkpoint

Trouble

Cause



Countermeasure



Replace the door mirror
control SW.

SW. malfunction

NG

Repair or replace the door
mirror

Mirror function on the left (or
right) side

Mirror malfunction on the left
(or right)

Repair open circuit or
connector contact

Continuity between
[LHD]
1

B-26

 and 2

D-2

 (1

B-26

and 2

D-7

)

[RHD]
1

B-26

 and 2

D-7

 (1

B-26

and 2

D-2

)

Open circuit or poor connector
contact

NG

NG

OK

OK

Door mirror control SW.
function





3.  Mirrors on the both sides operate only in the vertical (or horizontal) direction


Replace the door mirror
control SW.

SW. malfunction

NG

Door mirror control SW.
function






8-324  ELECTRICAL-BODY AND CHASSIS

4.  Mirror on the left side operates only in the vertical (or horizontal) direction


Checkpoint

Trouble

Cause



Countermeasure



Replace the door mirror
control SW.

SW. malfunction

NG

Repair or replace the door
mirror

Door mirror function

Door mirror malfunction

Repair open circuit or
connector contact

Continuity between
[LHD]
8

B-26

 and 3

D-2

 (10

B-26

 and 1

D-7

)

[RHD]
8

B-26

 and 3

D-7

 (10

B-26

 and 1

D-2

)

Open circuit or poor connector
contact

NG

NG

OK

OK

Door mirror control SW.
function





5.  Mirror on the right side operates only in the vertical (or horizontal) direction


Replace the door mirror
control SW.

Door mirror control
malfunction

NG

Repair or replace the door
mirror

Door mirror function

Door mirror malfunction

Repair open circuit or
connector contact

Continuity between
[LHD]
7

B-26

 and 3

D-7

 (5

B-26

and 1

D-7

)

[RHD]
7

B-26

 and 3

D-2

 (5

B-26

and 1

D-2

)

Open circuit or poor connector
contact

NG

NG

OK

OK

Door mirror control SW.
function






ELECTRICAL-BODY AND CHASSIS  8-325



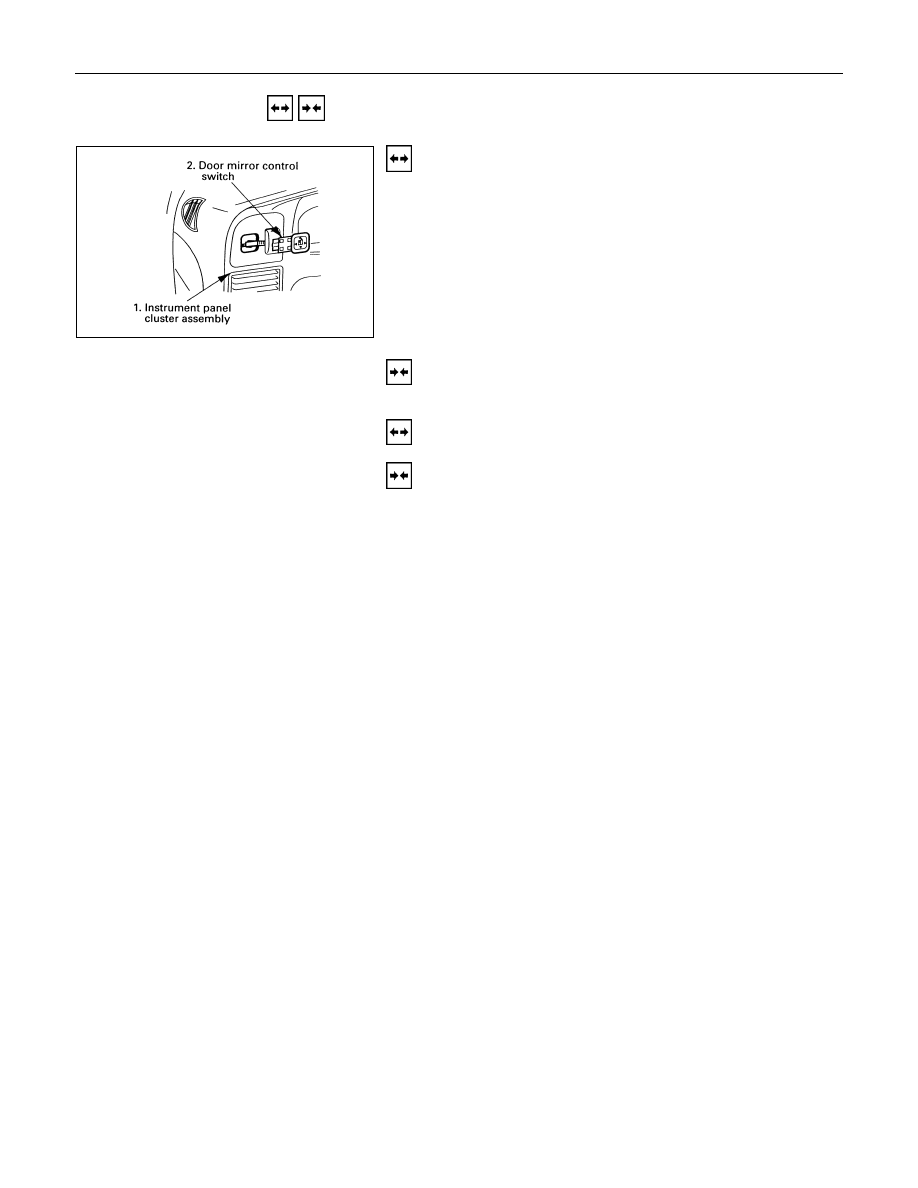

  REMOVAL AND INSTALLATION







DOOR MIRROR CONTROL SWITCH

Removal

1.  Instrument Panel Cluster Assembly

·  Refer to section 10 “BODY” for instrument panel cluster

assembly removal steps.

2.  Door Mirror Control Switch

·  Disconnect the switch connector.
·  To remove the switch, push the lock from the back side

of the cluster assembly.






Installation

To install, follow the removal steps in the reverse order.







DOOR MIRROR

Removal and Installation

Refer to the DOOR MIRROR in section 10 “BODY”.




8-326  ELECTRICAL-BODY AND CHASSIS

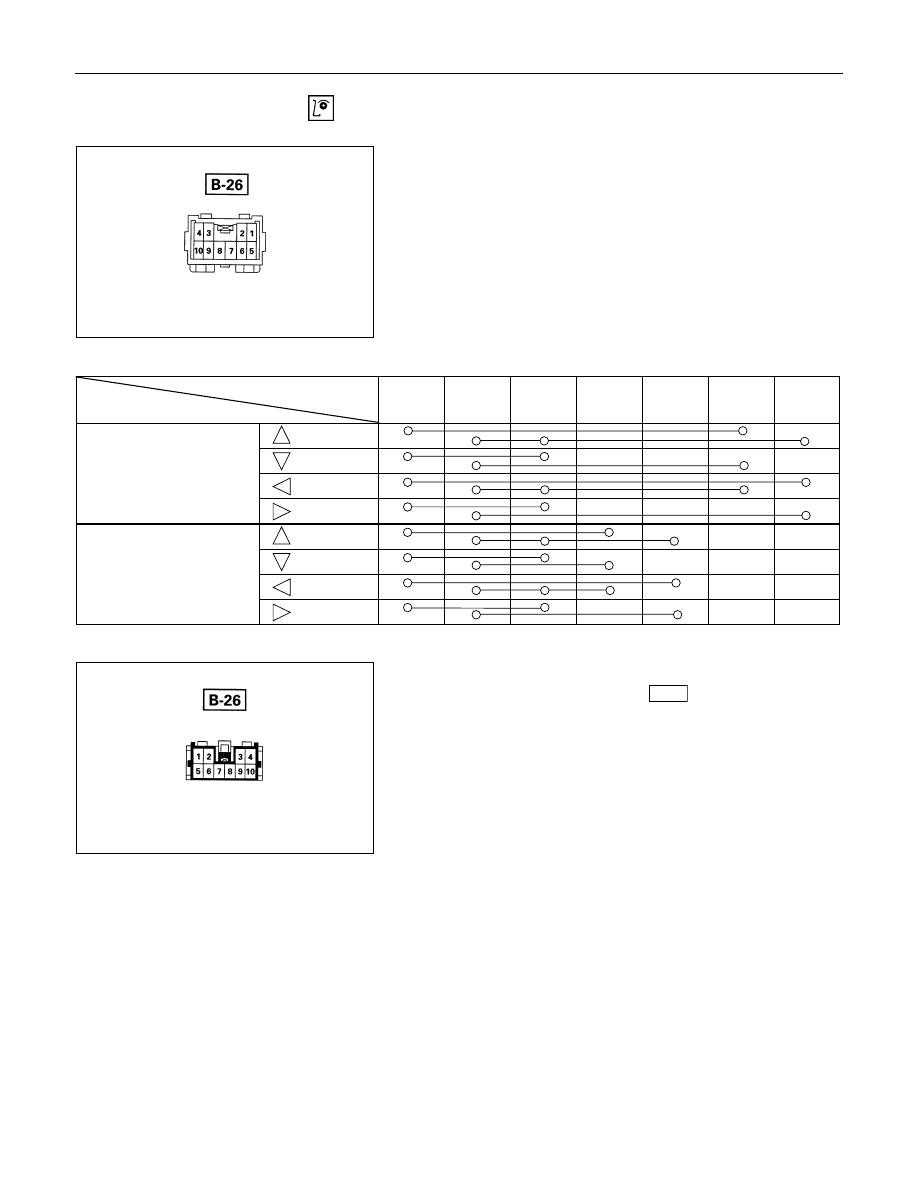

  INSPECTION AND REPAIR



Switch side






Door Mirror Control Switch

1.  Switch side Connector Circuit
  Check continuity between the switch connector terminals

while operating the door mirror control switch as shown in
the following table.





Connector No.

Switch position

4 9 1 8 10 7 5



  (Up)

















  (Down)

















  (Left)

















  (Right)

















  (Up)

















  (Down)

















  (Left)

















  (Right)


















Harness side






2.  Harness Side Connector Circuit
  Remove the connector No.

B-26

 of the mirror control

switch and check voltage and continuity of the harness side
connector.
·  When there is no continuity at the terminal No. 5, 7, 8

and 10, it is considered that the circuit with terminal No.
1 (B/W) is defective.



Door mirror (RH)

Door mirror (LH)
