ELECTRICAL-BODY AND CHASSIS  8-327





·  When there is no continuity at either one of the circuit

No, 5, 7, 8, or 10, the motor in the mirror of the circuit or
the circuit itself is defective.



Terminal

No.

Wire

color

Connection to

Check item

Connecting

terminal

Check condition

Standard

1 B/W

LH mirror & RH
mirror

Continuity 1-Ground

-

No

continuity

4

R/L

Fuse CB-19 (15A)

Voltage

4-Ground

Starter SW “ACC”

position

Approx.

12V

5 V

RH

mirror-LH/RH



5-1

-



7 W/B

RH

mirror-Up/Down



7-1

-



8 W/G

LH

mirror-Up/Down

Continuity

8-1

-

Continuity

9 B

Ground



9-Ground

-



10 B/R

LH

mirror-LH/RH

10-1

-






Harness side






Door Mirror

1.  Door Mirror Control Switch Connector Circuit
  Disconnect the switch connector (

B-26

), apply the battery

voltage to the harness side connector terminals and check
its function.

Connector

No.

B-26

Operating

Terminal

Mirror

No.

10

5

1

8

7

direction

+

-

Left

-

+

Right

-

+

Up

+

-

Down

+

-

Left

-

+

Right

-

+

Up

+

-

Down

Left

Right



8-328  ELECTRICAL-BODY AND CHASSIS

Door mirror side



2.  Door Mirror Connector Circuit
  Disconnect the door mirror connector, apply the battery

voltage to the door mirror side connector (

D-2

 and

D-7

)

terminals and check its function.



Connector No.

D-2



D-7

Terminal No.

Operation

1

2

3

Up

-

+

Down

+

-

Left

+

-

Right

-

+





ELECTRICAL-BODY AND CHASSIS  8-329

REAR DEFOGGER

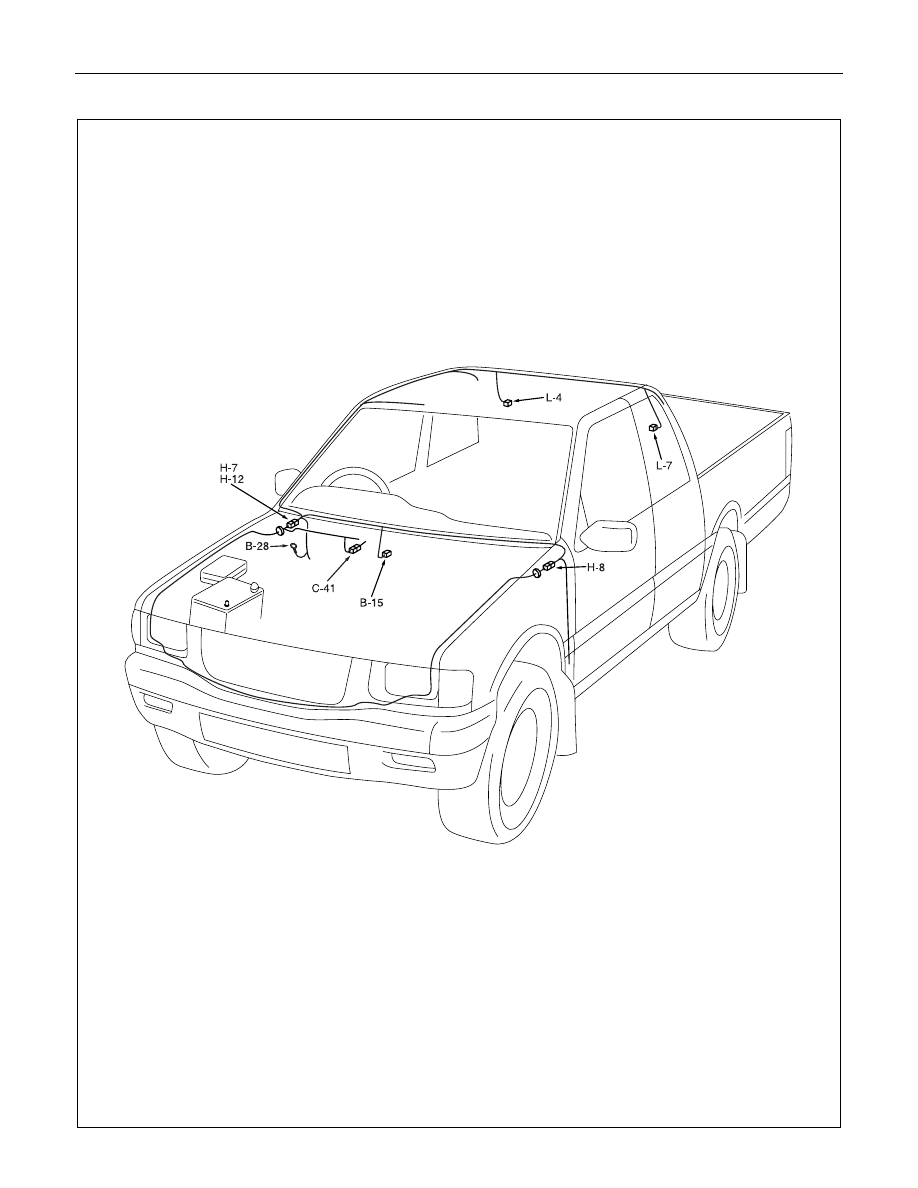

PARTS LOCATION (LHD)





8-330  ELECTRICAL-BODY AND CHASSIS

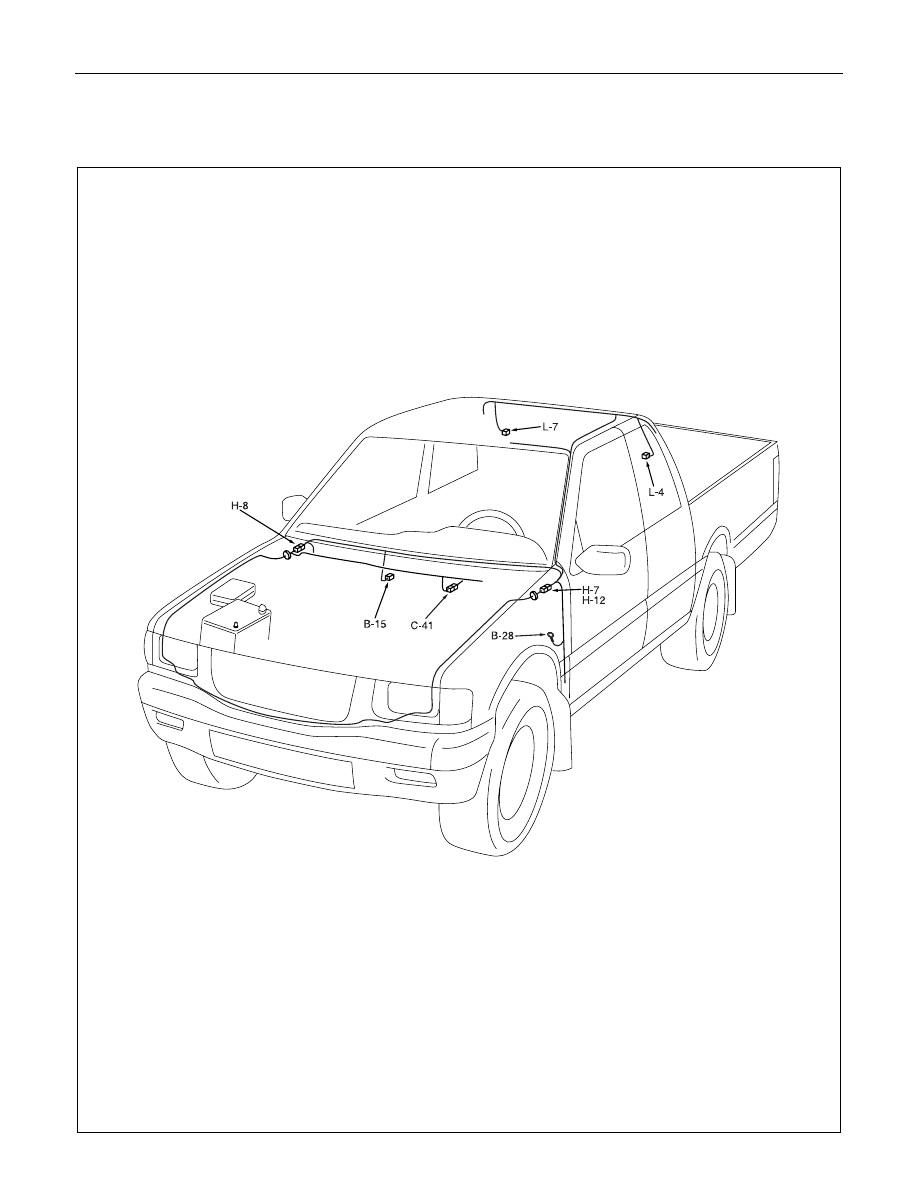

PARTS LOCATION (RHD)
