10. Check that water cock operates properly when changing from

code No.

to

by pushing DEF switch. (After several

cycles, water cock lever should be midpoint of plate opening
when code No.

is set.)

TROUBLE DIAGNOSES

Air Mix Door Motor (Cont’d)

HA-86

Intake Door Motor

TROUBLE DIAGNOSIS PROCEDURE FOR INTAKE DOOR

=NBHA0092

SYMPTOM:

I

Intake door does not change.

I

Intake door motor does not operate normally.

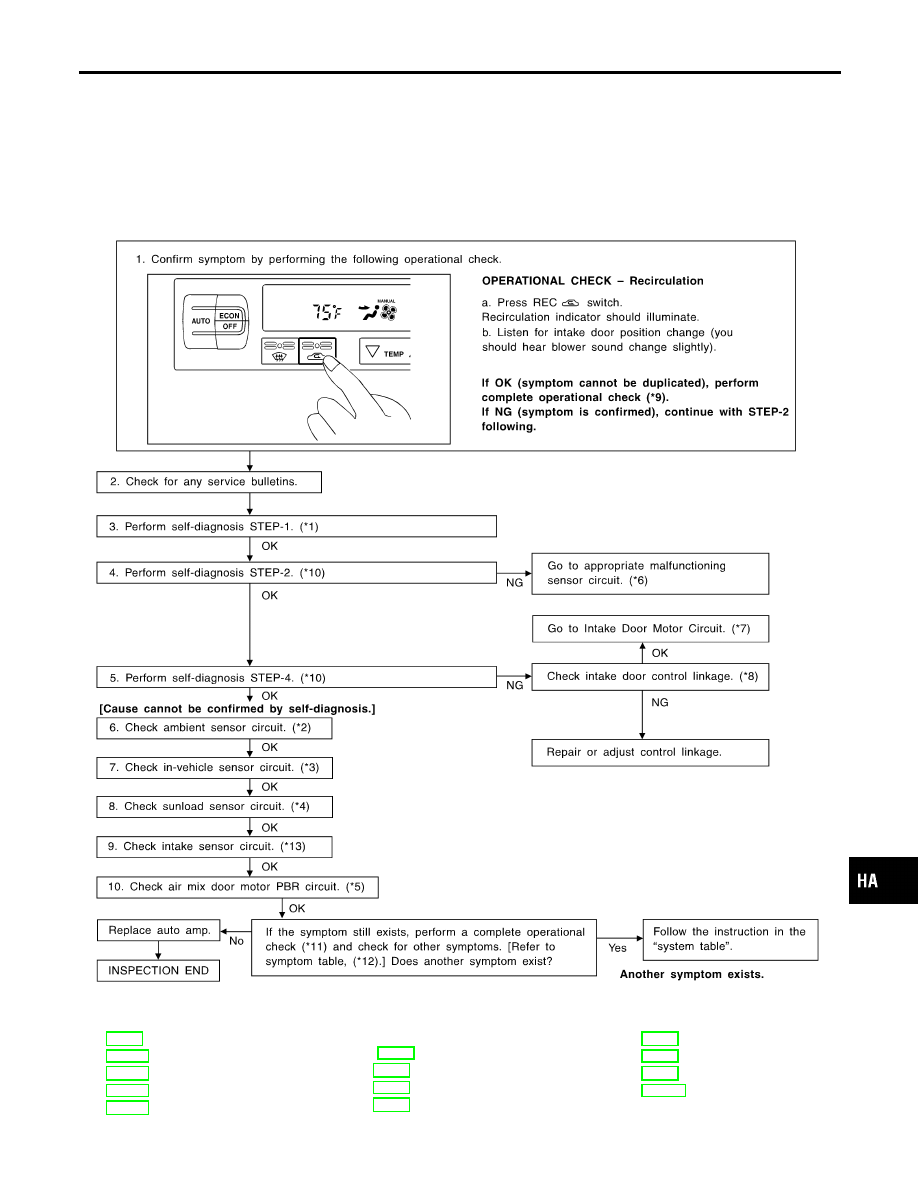

Inspection Flow

NBHA0092S01

Without Navigation System

NBHA0092S0101

SHA247F

*1: HA-44
*2: HA-129
*3: HA-132
*4: HA-135
*5: HA-141

*6: STEP-BY-STEP PROCEDURE

(HA-45), see No. 13.

*7: HA-90
*8: HA-94
*9: HA-66

*10: HA-45
*11: HA-66
*12: HA-65
*13: HA-139

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Intake Door Motor

HA-87

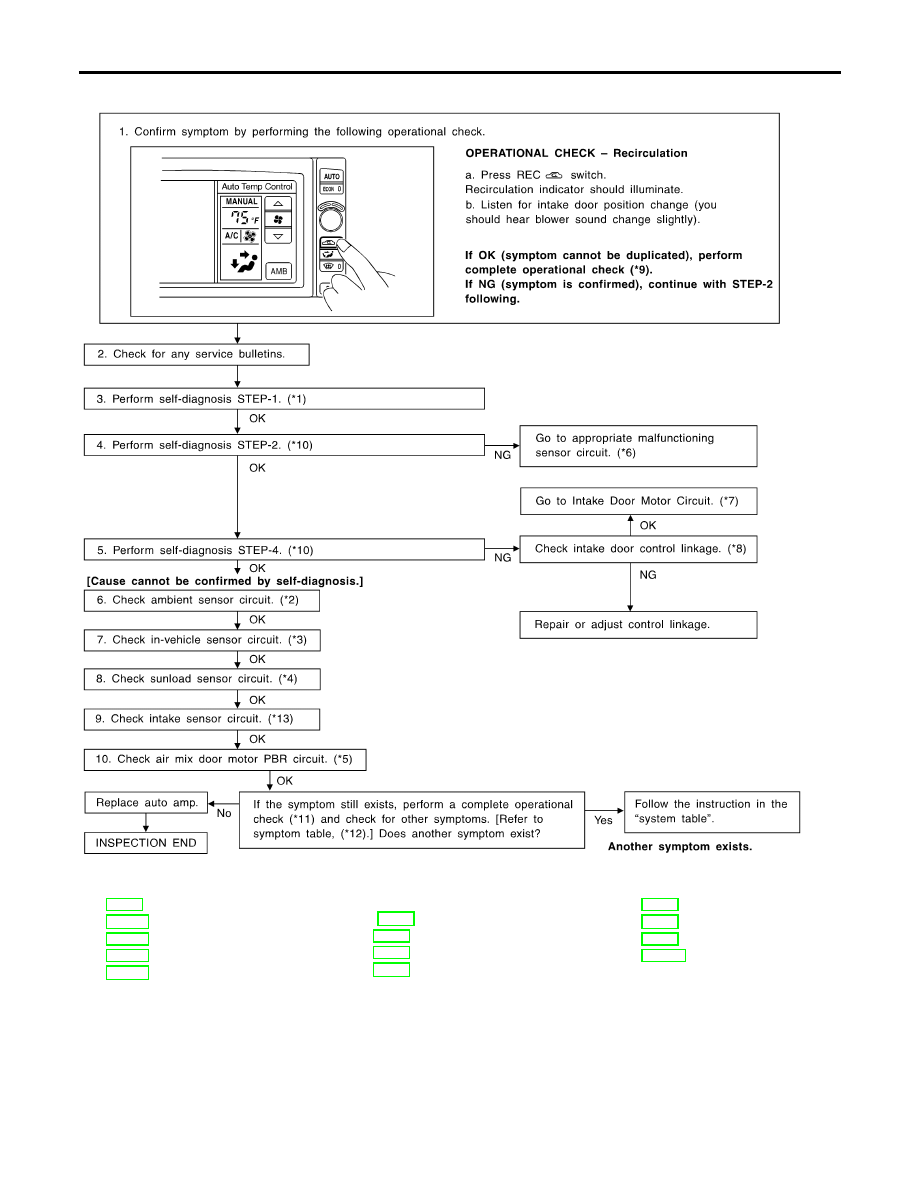

With Navigation System

NBHA0092S0102

RHA873H

*1: HA-44
*2: HA-129
*3: HA-132
*4: HA-135
*5: HA-141

*6: STEP-BY-STEP PROCEDURE

(HA-45), see No. 13.

*7: HA-90
*8: HA-94
*9: HA-66

*10: HA-45
*11: HA-66
*12: HA-65
*13: HA-139

TROUBLE DIAGNOSES

Intake Door Motor (Cont’d)

HA-88

SYSTEM DESCRIPTION

=NBHA0056

Component Parts

NBHA0056S01

Intake door control system components are:
1) Auto amp.
2) Intake door motor
3) A/C LAN system (PBR built-in mode motor and air mix door motor)
4) In-vehicle sensor
5) Ambient sensor
6) Sunload sensor
7) Intake sensor

System Operation

NBHA0056S02

The intake door control determines intake door position based on the ambient temperature, the intake air
temperature and the in-vehicle temperature. When the ECON, DEFROST, or OFF switches are pushed, the
auto amplifier sets the intake door at the “Fresh” position.

RHA874H

Intake Door Control Specification

NBHA0056S03

RHA136G

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Intake Door Motor (Cont’d)

HA-89
