Air Mix Door Motor

TROUBLE DIAGNOSIS PROCEDURE FOR AIR MIX DOOR (LAN)

=NBHA0098

SYMPTOM:

I

Discharge air temperature does not change.

I

Air mix door motor does not operate.

Inspection Flow

NBHA0098S01

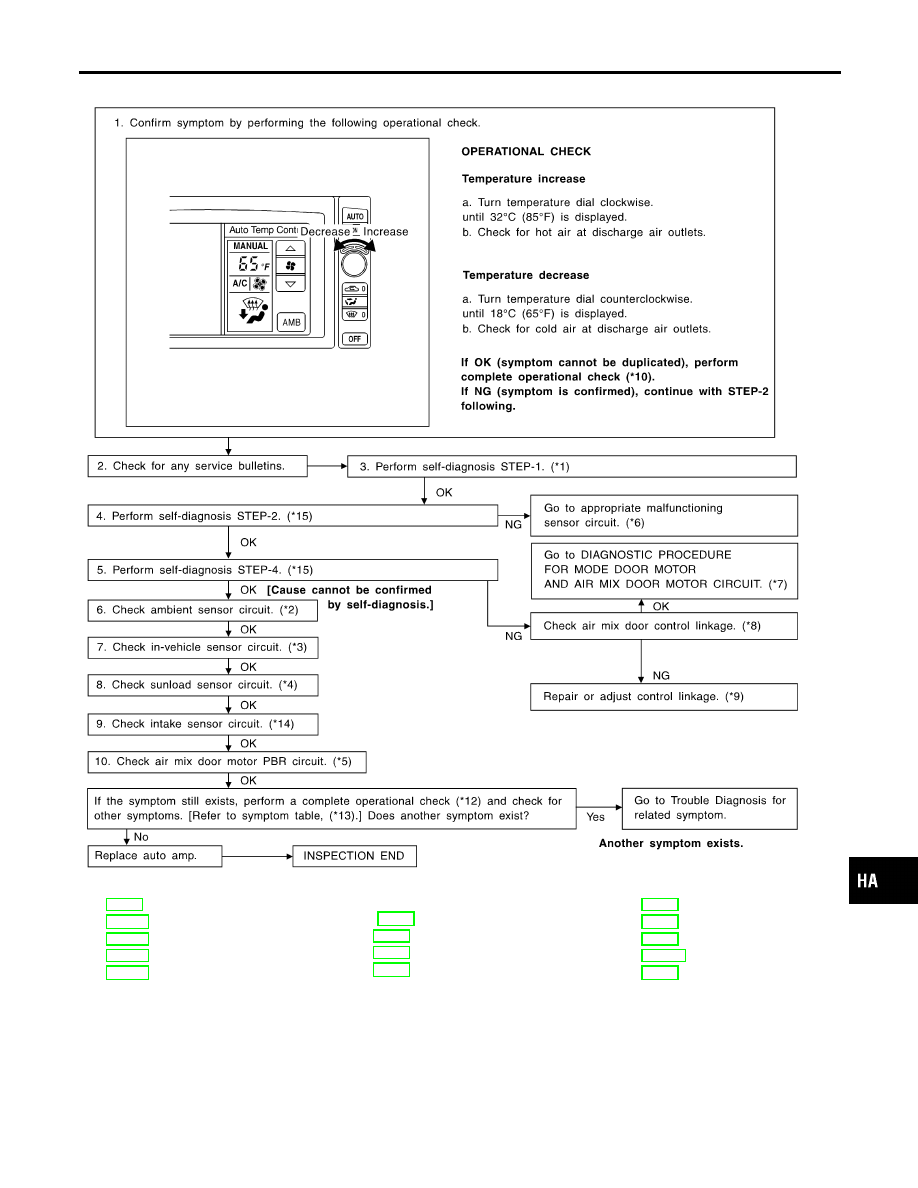

Without Navigation System

NBHA0098S0101

SHA246F

*1: HA-44
*2: HA-129
*3: HA-132
*4: HA-135
*5: HA-141

*6: STEP-BY-STEP PROCEDURE

(HA-45), see No. 13.

*7: HA-78
*8: HA-85
*9: HA-85

*10: HA-66
*12: HA-66
*13: HA-65
*14: HA-139
*15: HA-45

TROUBLE DIAGNOSES

Air Mix Door Motor

HA-82

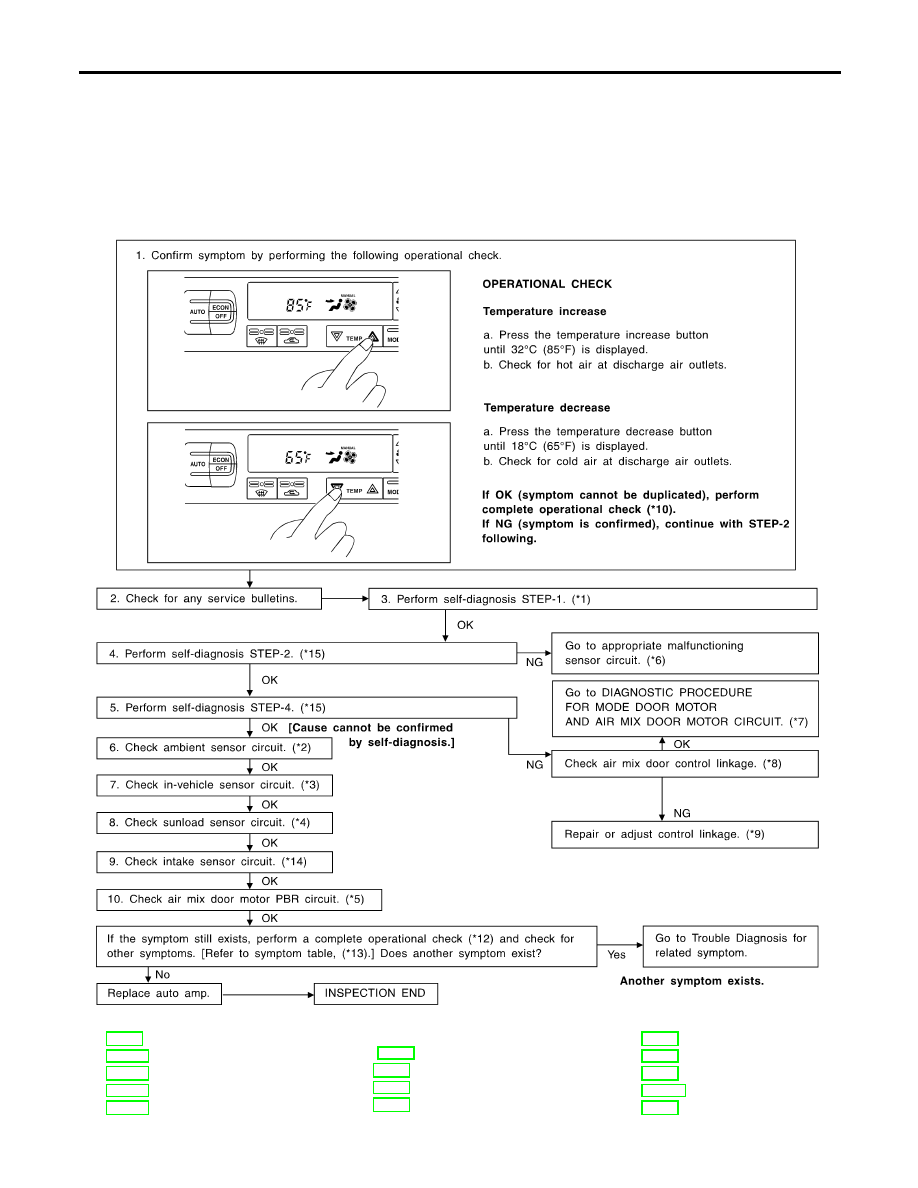

With Navigation System

NBHA0098S0102

RHA871H

*1: HA-44
*2: HA-129
*3: HA-132
*4: HA-135
*5: HA-141

*6: STEP-BY-STEP PROCEDURE

(HA-45), see No. 13.

*7: HA-78
*8: HA-85
*9: HA-85

*10: HA-66
*12: HA-66
*13: HA-65
*14: HA-139
*15: HA-45

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Air Mix Door Motor (Cont’d)

HA-83

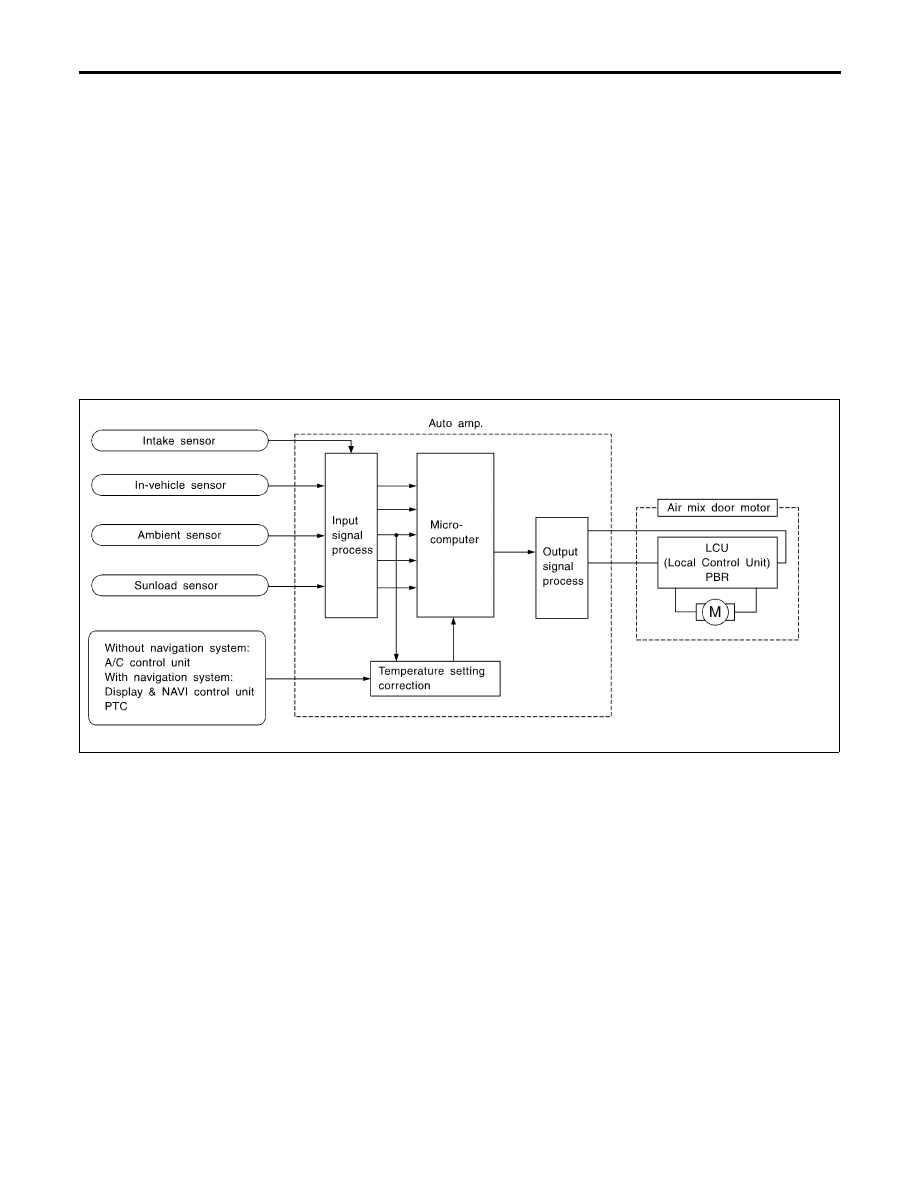

SYSTEM DESCRIPTION
