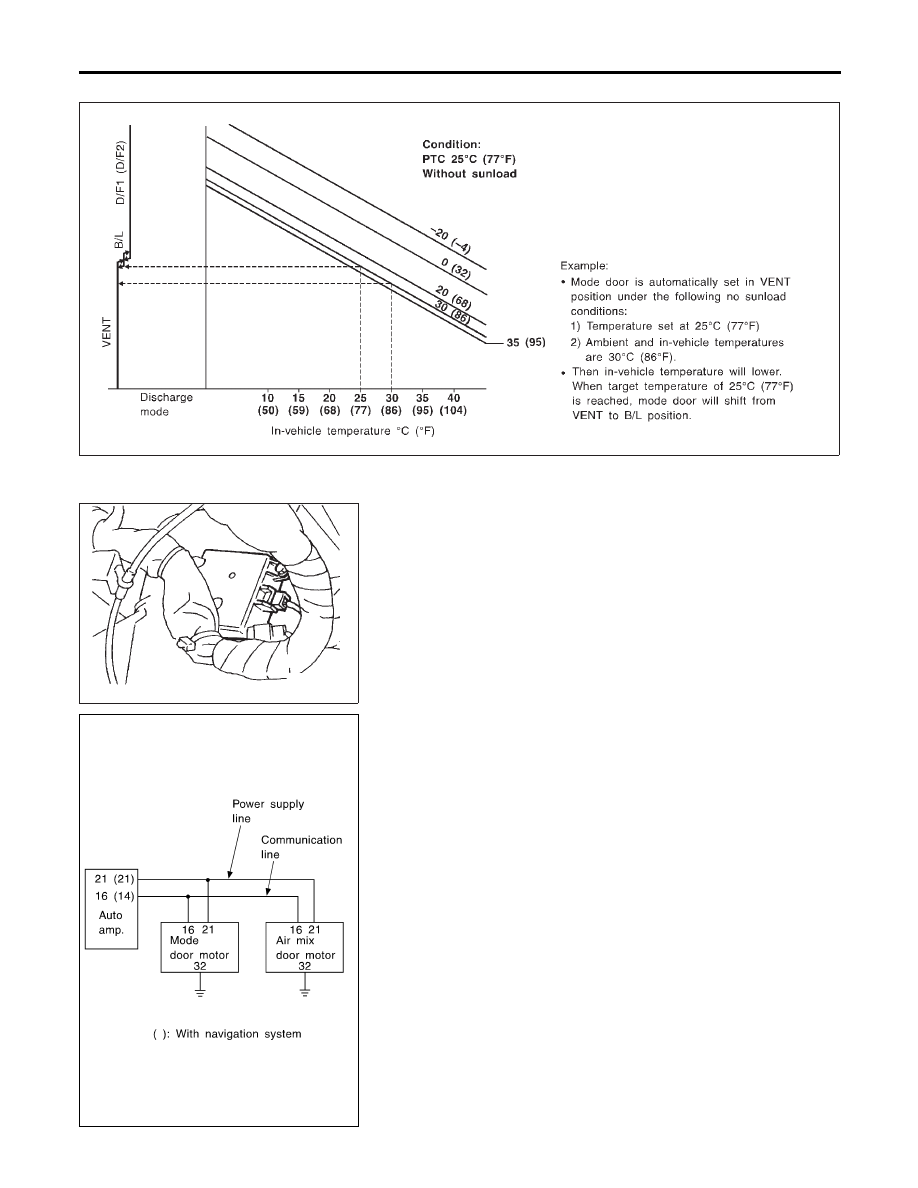

Mode Door Control Specification

NBHA0052S03

RHA135G

RHA505G

COMPONENT DESCRIPTION

NBHA0053

The mode door motor is attached to the heater unit. It rotates so
that air is discharged from the outlet set by the auto amplifier. Motor
rotation is conveyed to a link which activates the mode door.

RHA488GA

DIAGNOSTIC PROCEDURE FOR MODE DOOR MOTOR
AND AIR MIX DOOR MOTOR CIRCUIT

NBHA0104

SYMPTOM: Mode door motor and/or air mix door motor does
not operate normally.

TROUBLE DIAGNOSES

Mode Door Motor (Cont’d)

HA-78

1

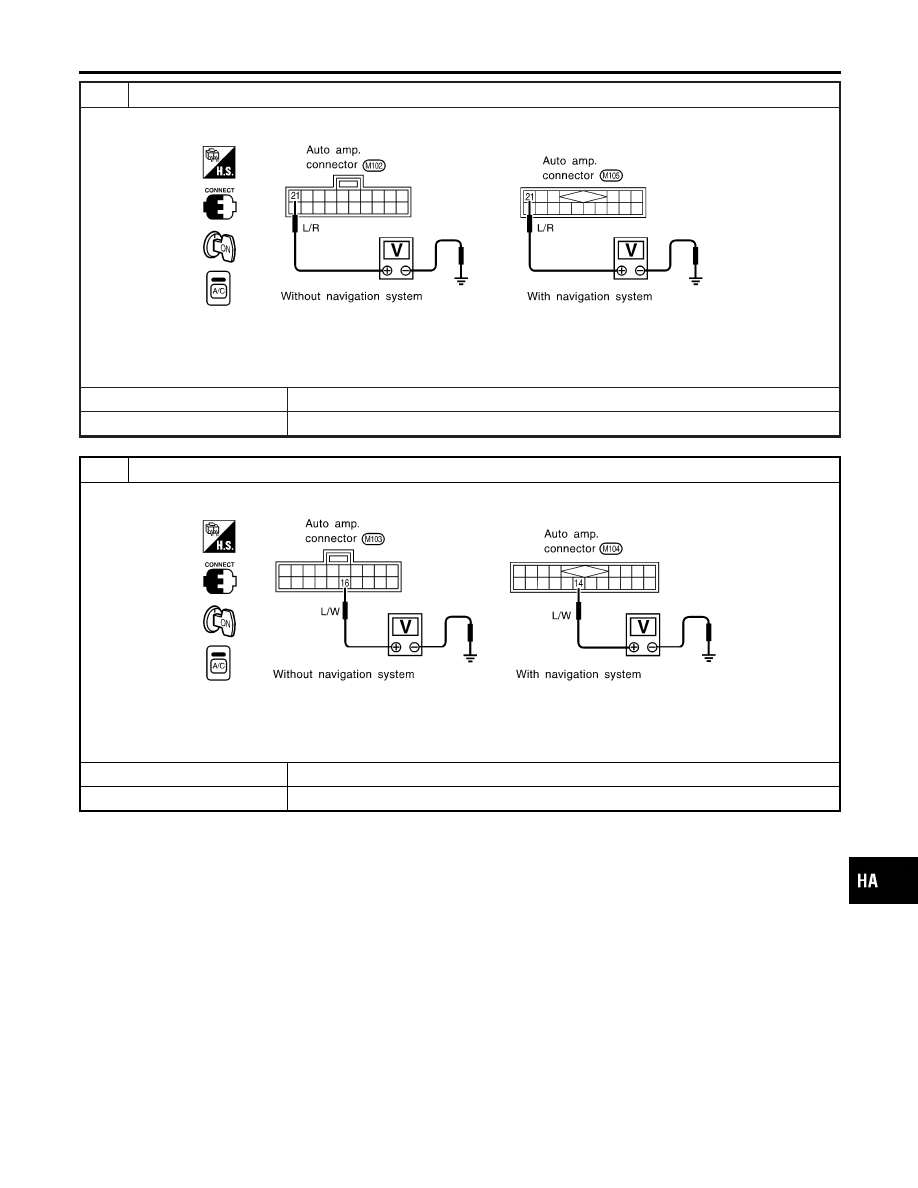

CHECK POWER SUPPLY FOR AUTO AMP. (LCU) SIDE

Do approx. 12 volts exist between auto amp. (LCU) harness terminal No. 21 and body ground?

RHA819H

NOTE:
If the result is NG or No after checking circuit continuity, repair harness or connector.

Yes or No

Yes

©

GO TO 2.

No

©

Replace auto amp. (LCU).

2

CHECK SIGNAL FOR AUTO AMP. (LCU) SIDE

Do approx. 5.5 volts exist between auto amp. (LCU) terminals No. 16 or 14 and body ground?

RHA820H

NOTE:
If the result is NG or No after checking circuit continuity, repair harness or connector.

Yes or No

Yes

©

GO TO 3.

No

©

Replace auto amp. (LCU).

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Mode Door Motor (Cont’d)

HA-79

3

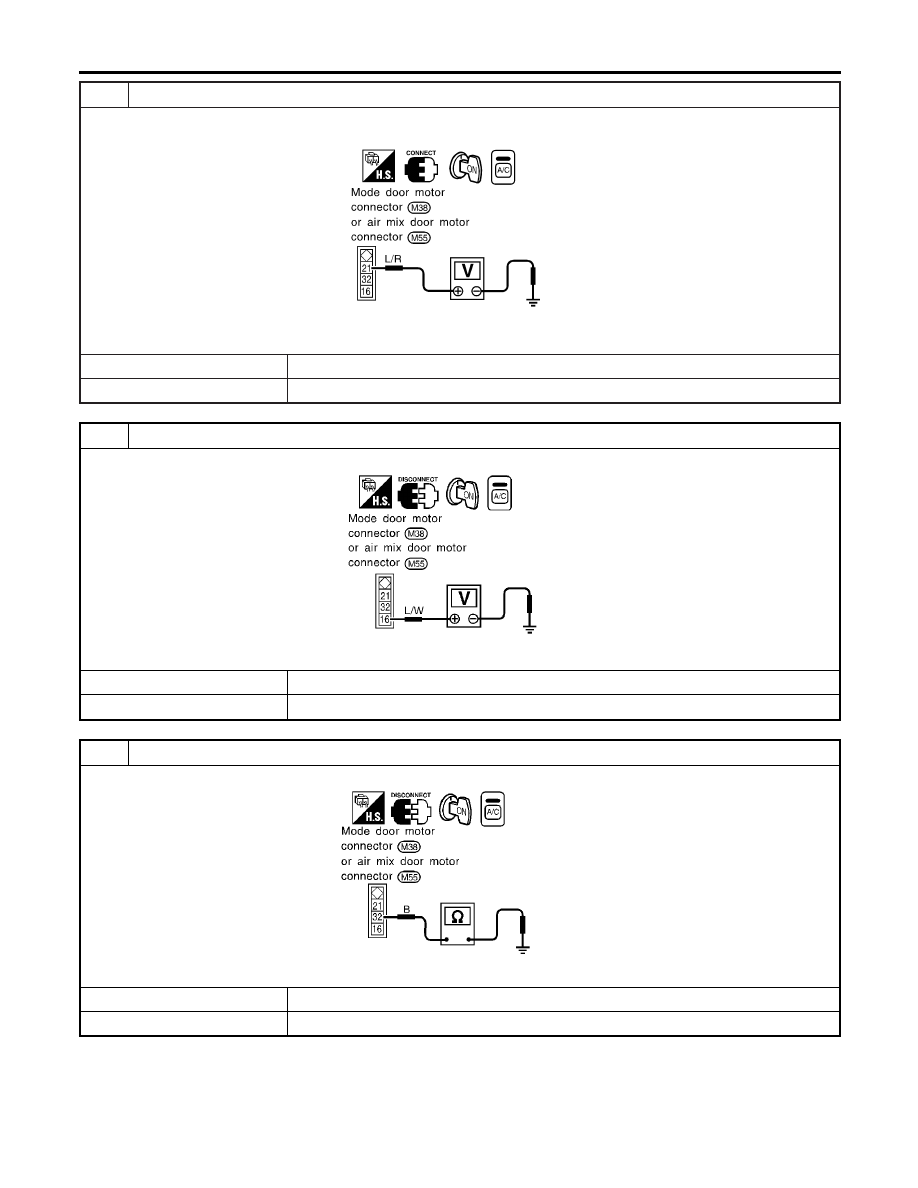

CHECK POWER SUPPLY FOR MOTOR SIDE

Do approx. 12 volts exist between door motor (LCU) harness terminal No. 21 and body ground?

RHA489GC

Yes or No

Yes

©

GO TO 4.

No

©

Repair harness or connector.

4

CHECK SIGNAL FOR MOTOR SIDE

Do approx. 5.5 volts exist between door motor (LCU) terminal No. 16 and body ground?

RHA490G

Yes or No

Yes

©

GO TO 5.

No

©

Repair harness or connector.

5

CHECK MOTOR GROUND CIRCUIT

Does continuity exist between door motor (LCU) harness terminal No. 32 and body ground?

RHA491G

Yes or No

Yes

©

GO TO 6.

No

©

Repair harness or connector.

TROUBLE DIAGNOSES

Mode Door Motor (Cont’d)

HA-80

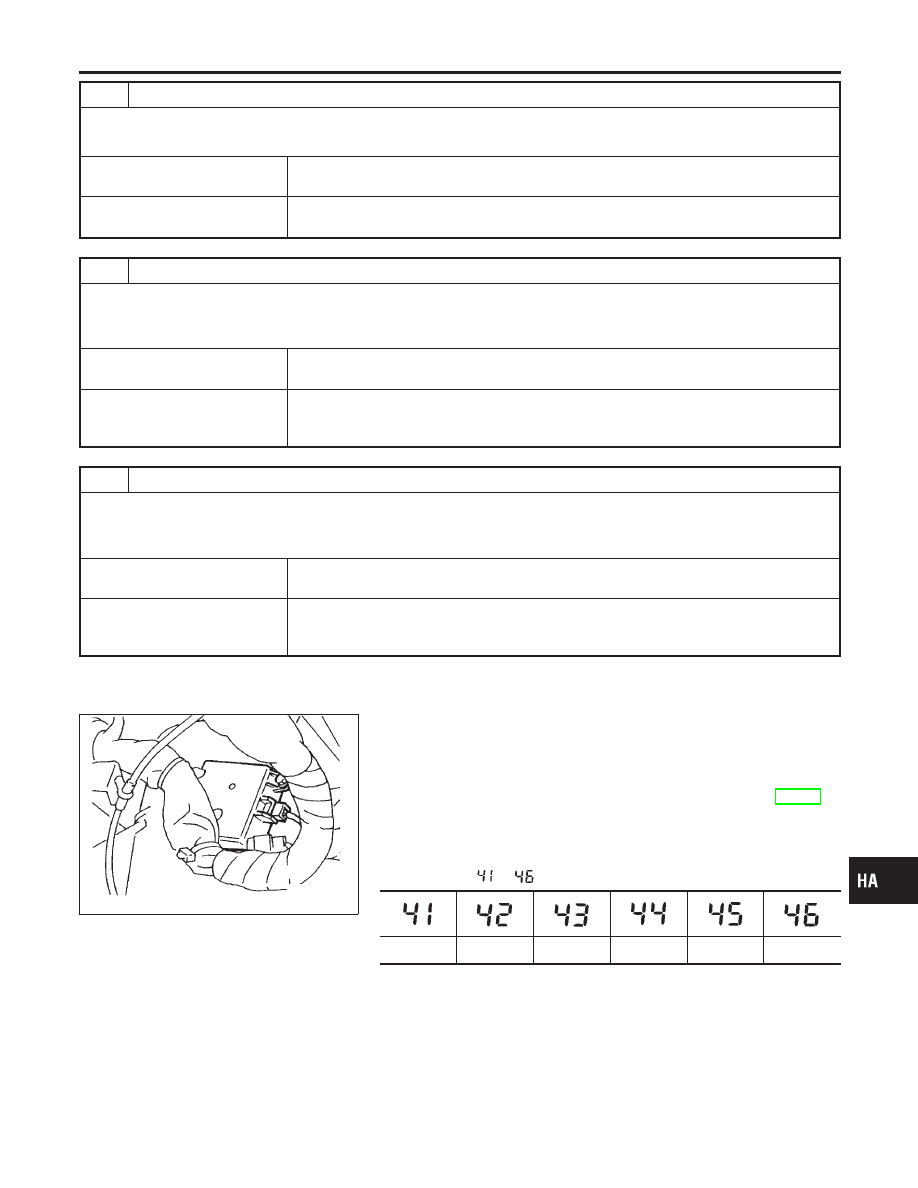

6

CHECK MOTOR OPERATION

Disconnect and reconnect the motor connector and confirm the motor operation.

OK or NG

OK (Return to operate
normally)

©

Poor contacting the motor connector

NG (Does not operate
normally)

©

GO TO 7.

7

CHECK MODE DOOR MOTOR OPERATION

1. Disconnect the mode door motor and air mix door motor connector.
2. Reconnect the mode door motor and confirm the motor operation.

OK or NG

OK (Mode door motor
operates normally)

©

Replace the air mix door motor.

NG (Mode door motor
does not operate nor-
mally)

©

GO TO 8.

8

CHECK AIR MIX DOOR MOTOR OPERATION

1. Disconnect the mode door motor connector.
2. Reconnect the air mix door motor and confirm the air mix door motor operation.

OK or NG

OK (Air mix door motor
operates normally)

©

Replace mode door motor.

NG (Air mix door motor
does not operate nor-
mally)

©

Replace auto amp.

RHA505G

CONTROL LINKAGE ADJUSTMENT

NBHA0091

Mode Door

NBHA0091S01

1.

Install mode door motor on heater unit and connect it to main
harness.

2.

Set up code No. in Self-diagnosis STEP 4. Refer to HA-45.

3.

Move side link by hand and hold mode door in DEF mode.

4.

Attach mode door motor rod to side link rod holder.

5.

Make sure mode door operates properly when changing from
code No.

to

by pushing DEF switch.

VENT

B/L

B/L

FOOT

D/F

DEF

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX
