RHA463GA

RHA334HA

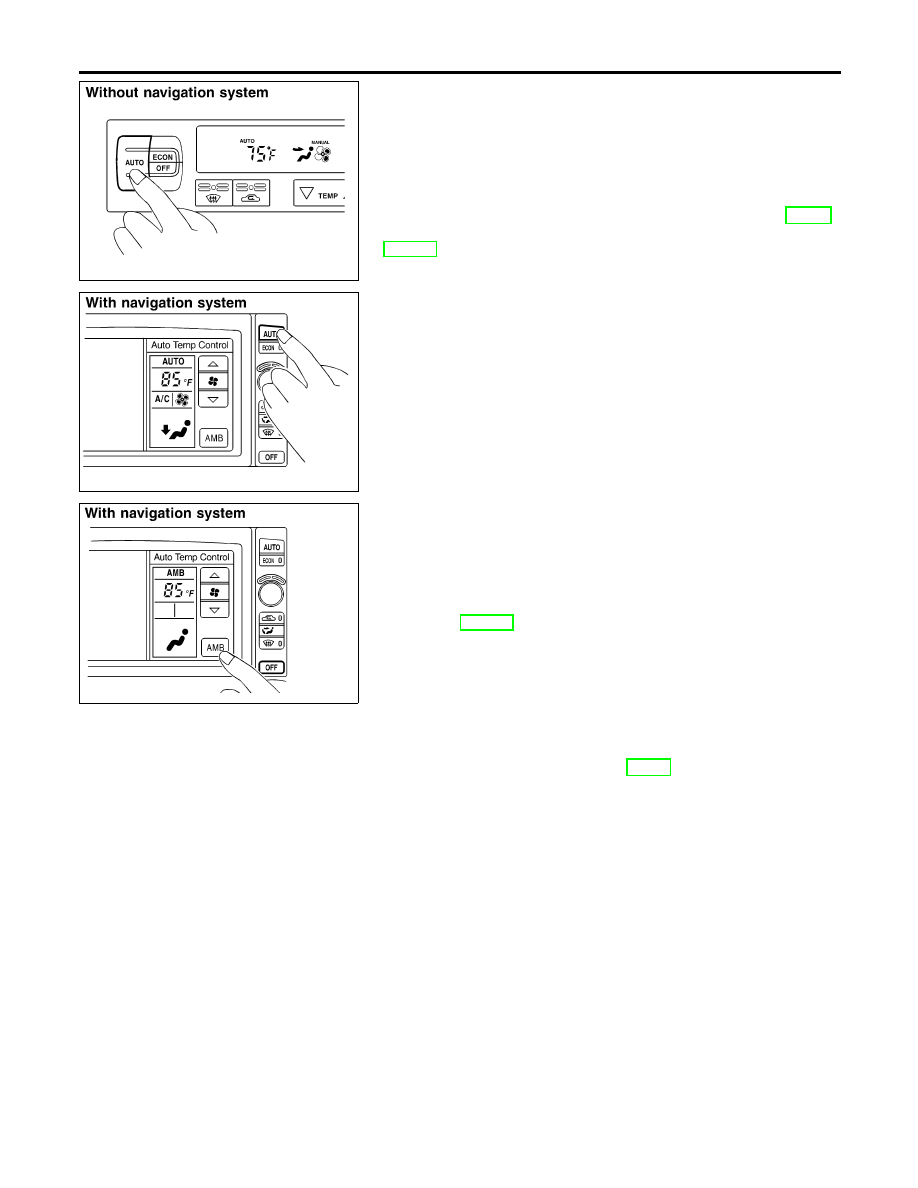

8. Check AUTO Mode

NBHA0019S0208

1.

Press AUTO switch.

2.

Display should indicate AUTO (no ECON).
Confirm that the compressor clutch engages (audio or visual
inspection).
(Discharge air and blower speed will depend on ambient, in-
vehicle and set temperatures.)

If NG, go to trouble diagnosis procedure for A/C system (HA-71),
then if necessary, trouble diagnosis procedure for magnet clutch
(HA-104).

SHA286HA

9. Check Ambient Display (With Navigation System)

NBHA0019S0209

1.

Press AUTO switch.

2.

Press AMB switch.

3.

Display should show the outside (ambient) temperature for
approximately 5 seconds.

If NG, go to trouble diagnosis procedure for multiplex communica-
tion circuit (HA-142).

If all operational check are OK (symptom can not be duplicated),
go to “Incident Simulation Tests” (GI section) and perform tests as
outlined to simulate driving conditions environment. If symptom
appears, refer to “Symptom Table” (HA-65) and perform applicable
trouble diagnosis procedures.

TROUBLE DIAGNOSES

Operational Check (Cont’d)

HA-70

A/C System

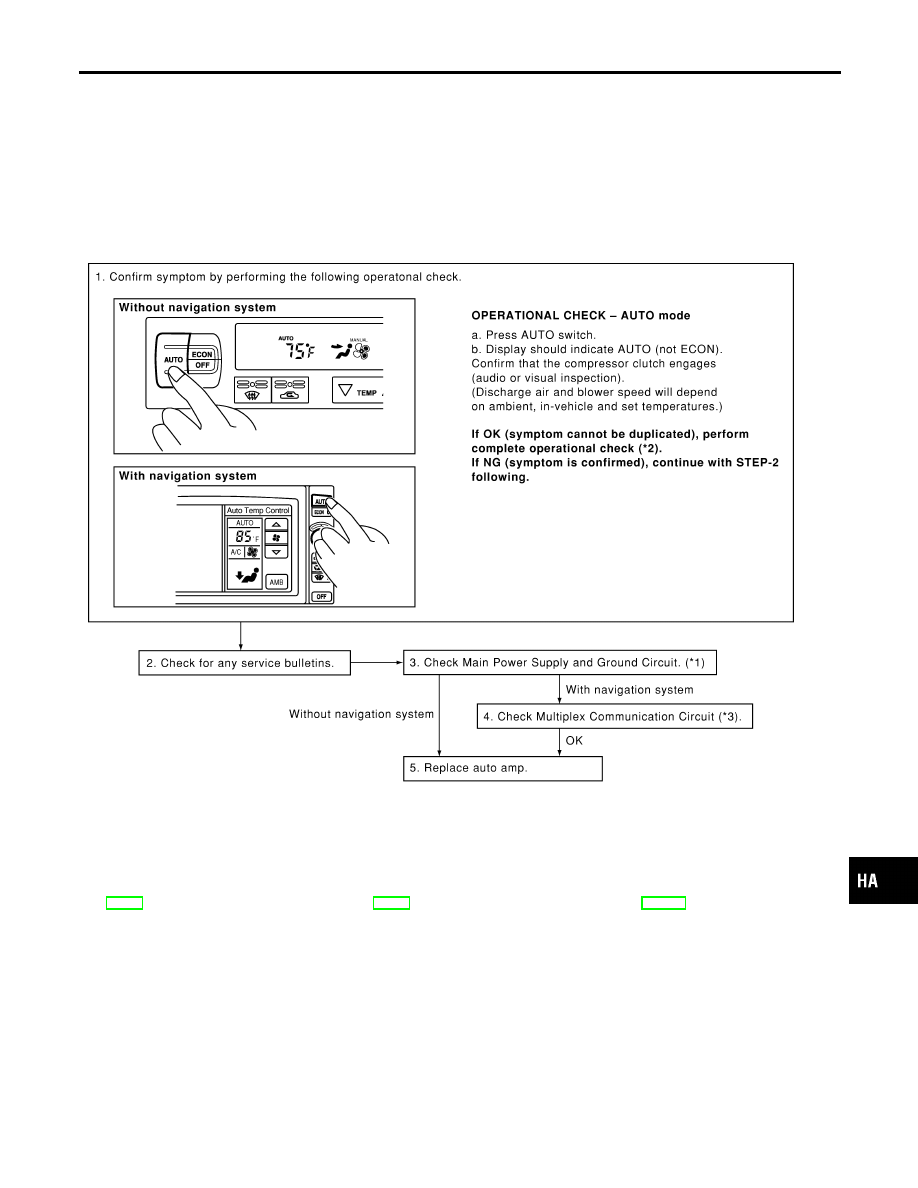

TROUBLE DIAGNOSIS PROCEDURE FOR A/C SYSTEM

=NBHA0089

SYMPTOM:

I

A/C system does not come on.

INSPECTION FLOW

RHA866H

*1: HA-72

*2: HA-66

*3: HA-142

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

A/C System

HA-71

RHA464GA

RHA858H

MAIN POWER SUPPLY AND GROUND CIRCUIT CHECK

NBHA0037

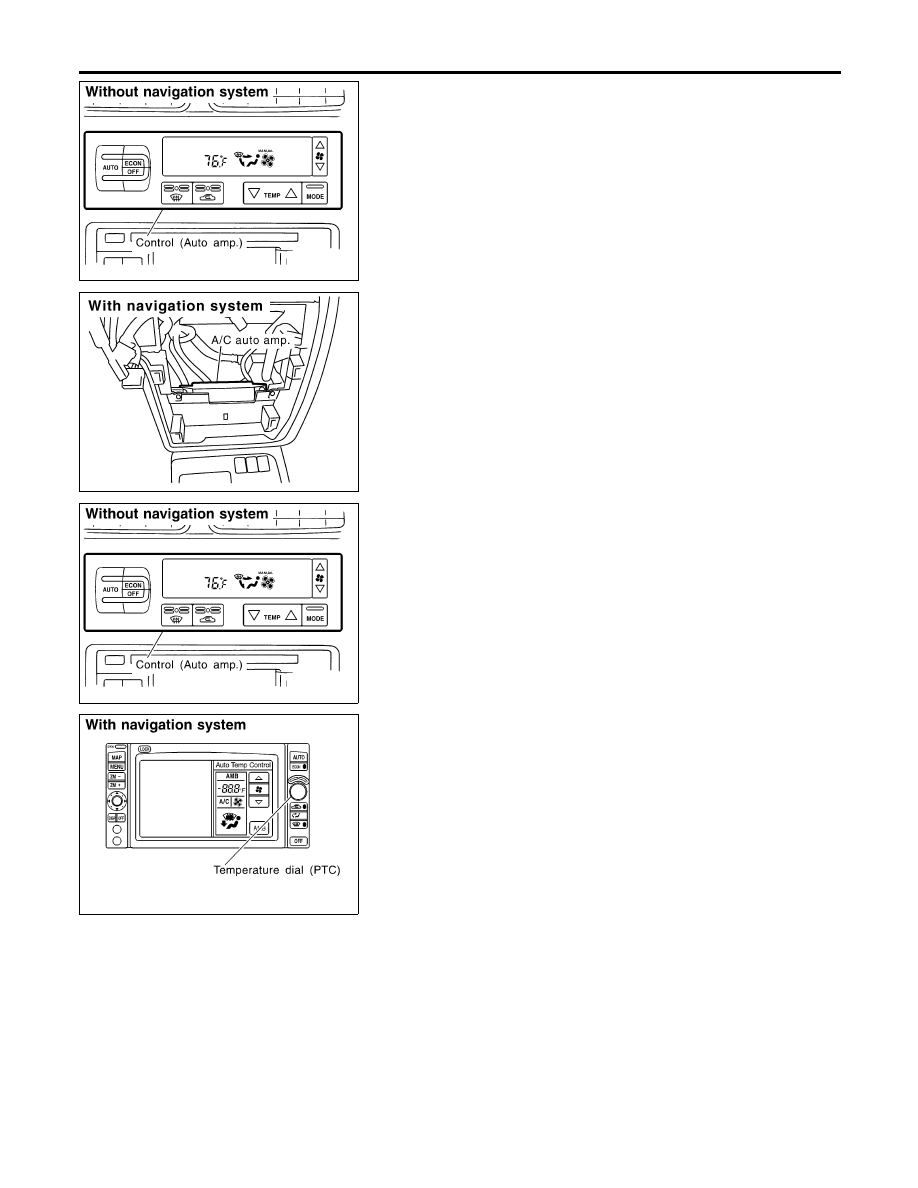

Component Description

NBHA0037S01

Automatic Amplifier (Auto Amp.)

NBHA0037S0101

The auto amplifier has a built-in microcomputer which processes
information sent from various sensors needed for air conditioner
operation. The air mix door motor, mode door motor, intake door
motor, blower motor and compressor are then controlled.
The auto amplifier is unitized with control mechanisms. Signals
from various switches and Potentio Temperature Control (PTC) are
directly entered into auto amplifier.
Self-diagnostic functions are also built into auto amplifier to provide
quick check of malfunctions in the auto air conditioner system.

RHA464GA

RHA867H

Potentio Temperature Control (PTC)

NBHA0037S0102

The PTC is built into the A/C auto amp. or Display & NAVI control
unit. It can be set at an interval of 0.5°C (1.0°F) in the 18°C (65°F)
to 32°C (85°F) temperature range by pushing the temperature but-
ton. The set temperature is digitally displayed.

TROUBLE DIAGNOSES

A/C System (Cont’d)

HA-72

RHA817H

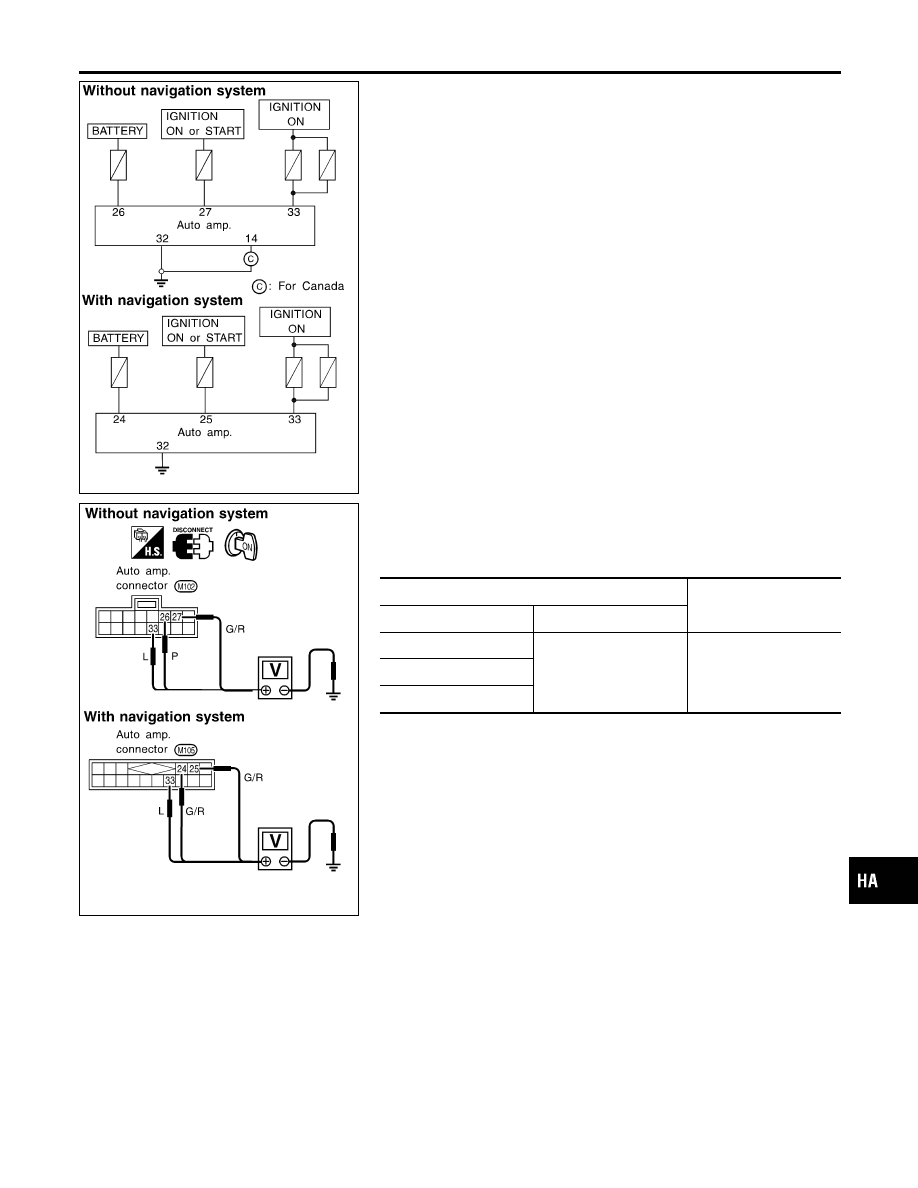

DIAGNOSTIC PROCEDURE

NBHA0107

SYMPTOM:

I

A/C system does not come on.

RHA818H

Auto Amp. Check

NBHA0107S01

Check power supply circuit for auto amp. with ignition switch ON.
Measure voltage across terminal Nos. 26, 27, 33 (24, 25, 33) and
body ground.

Voltmeter terminal

Voltage

(+)

(−)

26 (24)

Body ground

Approx. 12V

27 (25)

33 (33)

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

A/C System (Cont’d)

HA-73
