PBIB0098E

Component Inspection

NHEC1312

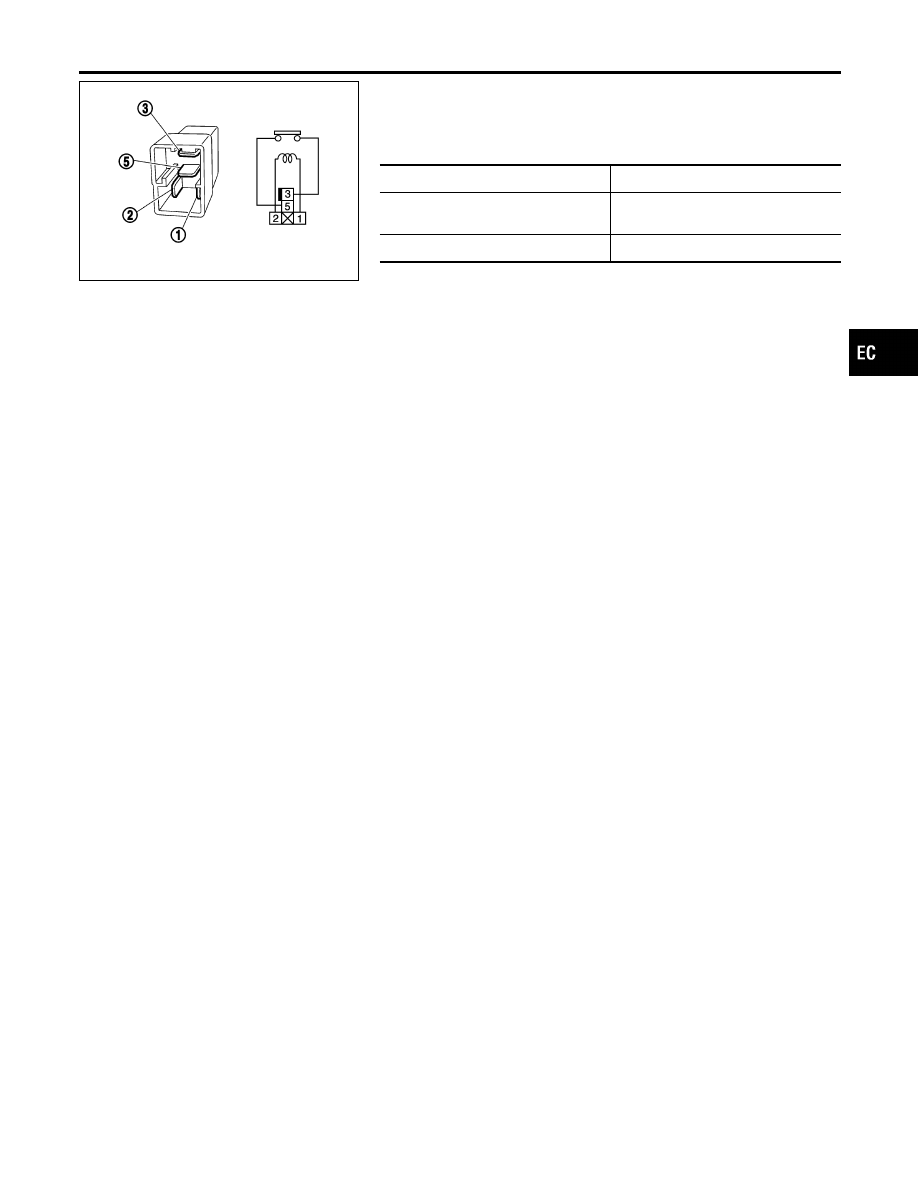

THROTTLE CONTROL MOTOR RELAY
1.

Apply 12V direct current between relay terminals 1 and 2.

2.

Check continuity between relay terminals 3 and 5.

Conditions

Continuity

12V direct current supply between ter-
minals 1 and 2

Yes

No current supply

No

3.

If NG, replace throttle control motor relay.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAY

Component Inspection

EC-473

Component Description

NHEC1313

The throttle control motor is operated by the ECM and it opens and closes the throttle valve.
The current opening angle of the throttle valve is detected by the throttle position sensor and it provides feed-
back to the ECM to control the throttle control motor to make the throttle valve opening angle properly in
response to driving condition.

On Board Diagnosis Logic

NHEC1452

This self-diagnosis has the one trip detection logic.

DTC No.

Trouble diagnosis

name

DTC Detecting Condition

Possible Cause

P1128
1128

Throttle control motor
circuit short

ECM detects short both circuits between ECM and
throttle control motor.

I

Harness or connectors
(Throttle control motor circuit is
shorted.)

I

Electric throttle control actuator
(Throttle control motor)

FAIL-SAFE MODE

NHEC1452S01

When the malfunction is detected, ECM enters fail-safe mode and the MIL lights up.

Engine operating condition in fail-safe mode

ECM stops the electric throttle control actuator control, throttle valve is maintained at a fixed opening (approx. 5 degrees) by the
return spring.

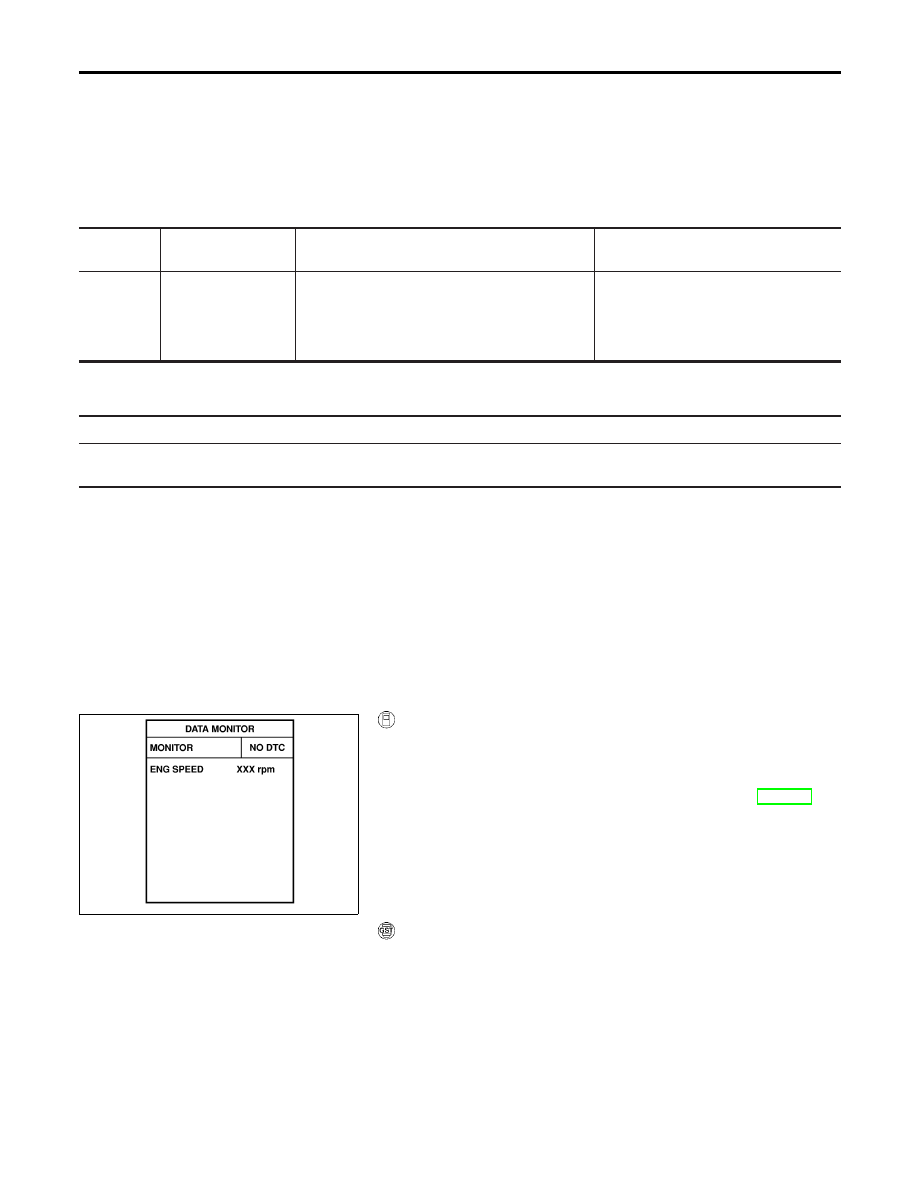

DTC Confirmation Procedure

NHEC1453

NOTE:
If DTC Confirmation Procedure has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.

SEF058Y

With CONSULT-II

1)

Turn ignition switch ON and wait at least 2 seconds.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Start engine and let it idle for 5 seconds.

4)

If DTC is detected, go to “Diagnostic Procedure”, EC-476.

With GST

Follow the procedure “With CONSULT-II” above.

DTC P1128 THROTTLE CONTROL MOTOR

Component Description

EC-474

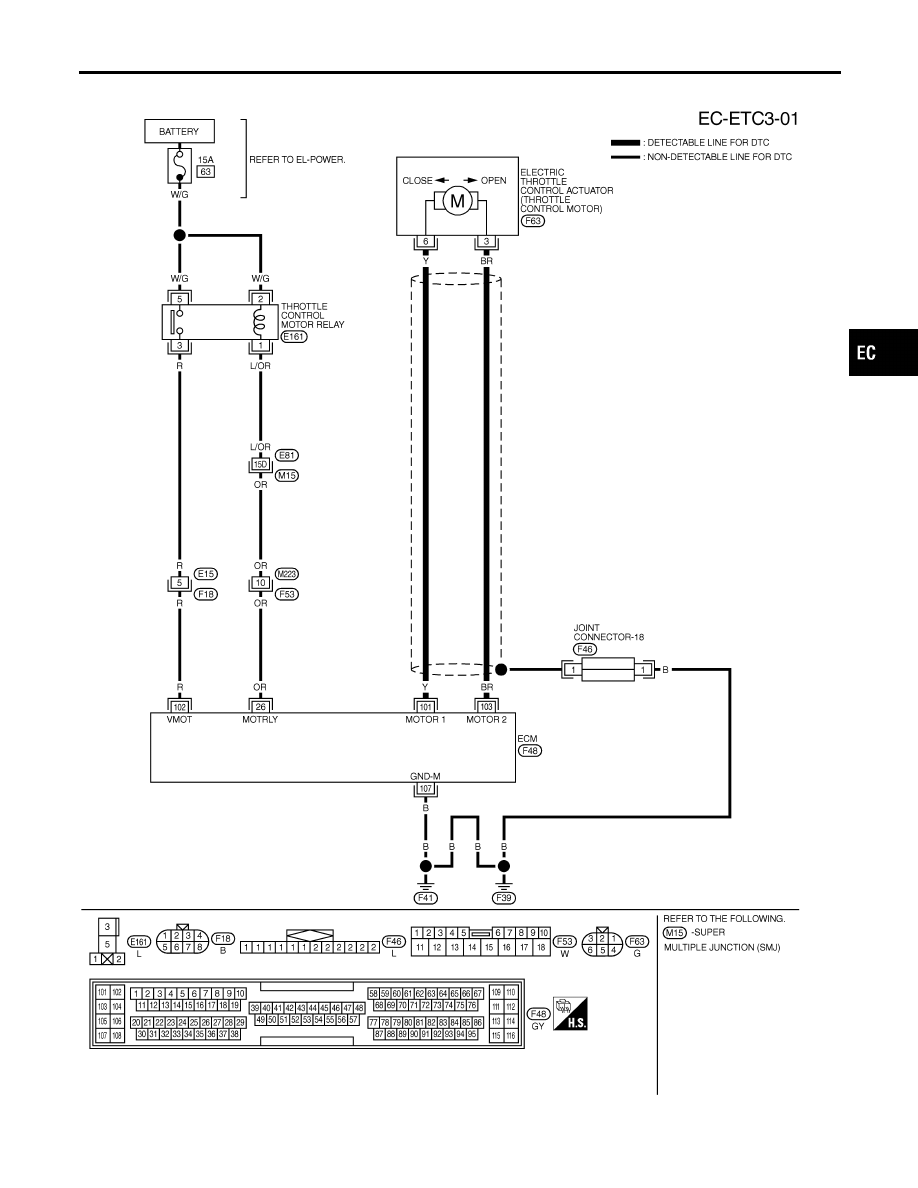

Wiring Diagram

NHEC1316

MEC361E

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1128 THROTTLE CONTROL MOTOR

Wiring Diagram

EC-475

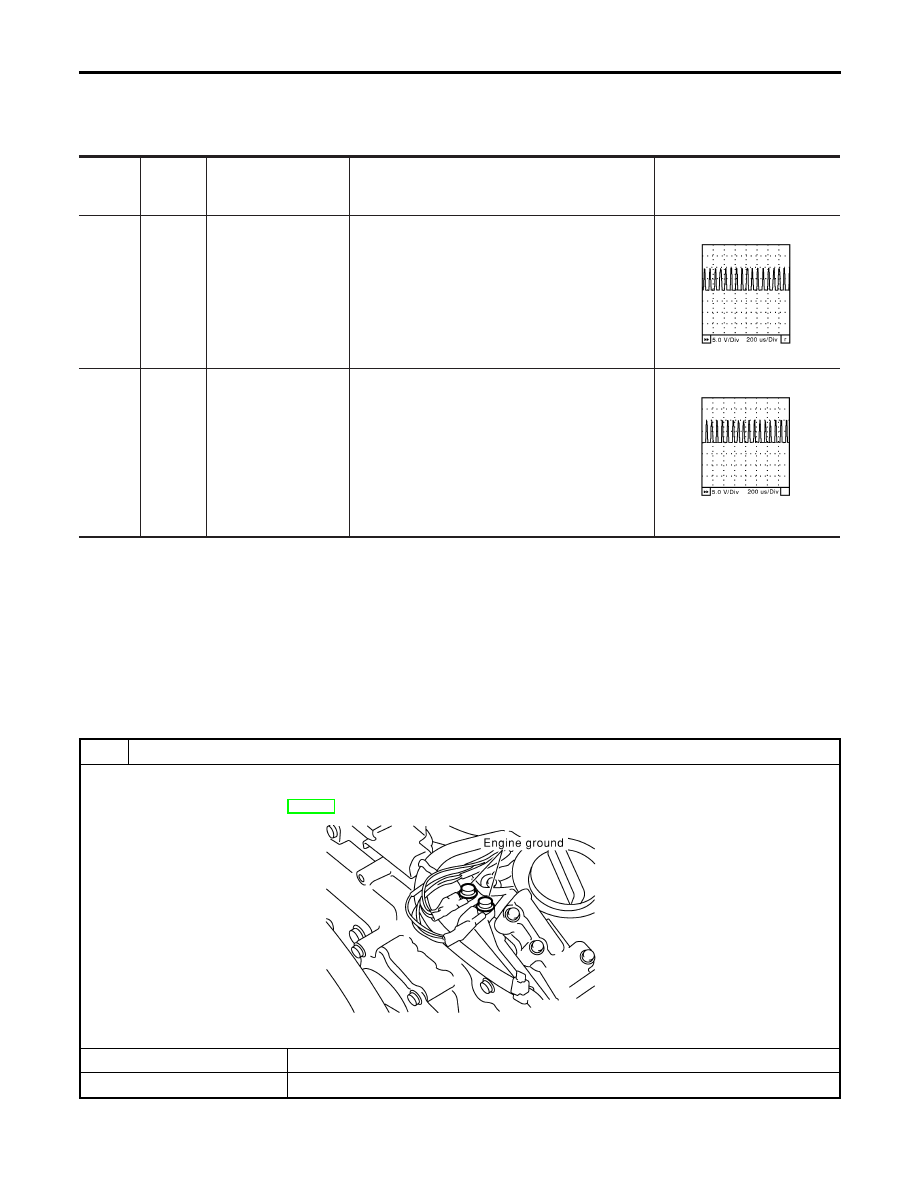

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

101

Y

Throttle control motor
(Open)

[Ignition switch ON]

I

Engine stopped

I

Shift lever position is D

I

Accelerator pedal fully depressed

0 - 14V

★

SEC037D

103

BR

Throttle control motor
(Close)

[Ignition switch ON]

I

Engine stopped

I

Shift lever position is D

I

Accelerator pedal released

0 - 14V

★

SEC038D

★

: Average voltage for pulse signal (Actual pulse signal can be confirmed by oscilloscope.)

Diagnostic Procedure

NHEC1317

1

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.
2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace ground connections.

DTC P1128 THROTTLE CONTROL MOTOR

Wiring Diagram (Cont’d)

EC-476
