5

DETECT MALFUNCTIONING PART

Check the following.

I

15A fuse

I

Harness for open and short between throttle control motor relay and fuse

©

Repair open circuit or short to ground or short to power in harness or connectors.

6

CHECK THROTTLE CONTROL MOTOR RELAY INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT-II

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 102 and throttle control motor relay terminal 3.

Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connector E15, F18

I

Harness for open and short between throttle control motor relay and ECM

©

Repair open circuit or short to ground or short to power in harness or connectors.

8

CHECK THROTTLE CONTROL MOTOR RELAY OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Check harness continuity between ECM terminal 26 and throttle control motor relay terminal 1.

Refer to Wiring Diagram.

Continuity should exist.

2. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 10.

NG

©

GO TO 9.

9

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connector E81, M15

I

Harness connectors M223, F53

I

Harness for open and short between throttle control motor relay and ECM

©

Repair open circuit or short to ground or short to power in harness or connectors.

10

CHECK THROTTLE CONTROL MOTOR RELAY

Refer to “Component Inspection”, EC-467.

OK or NG

OK

©

GO TO 11.

NG

©

Replace throttle control motor relay.

11

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1122 ELECTRIC THROTTLE CONTROL FUNCTION

Diagnostic Procedure (Cont’d)

EC-465

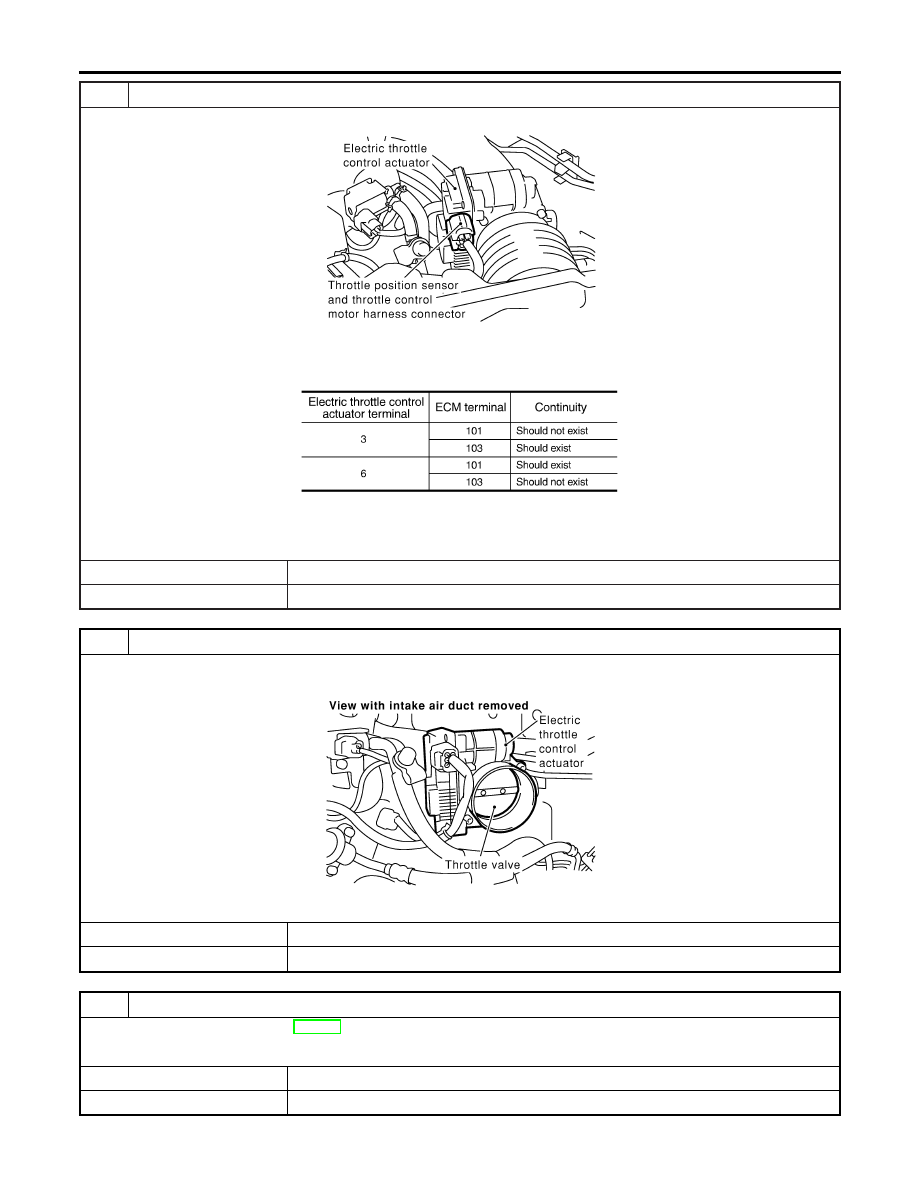

12

CHECK THROTTLE CONTROL MOTOR OUTPUT SIGNAL CIRCUIT FOR OPEN OR SHORT

1. Disconnect electric throttle control actuator harness connector.

SEC054D

2. Disconnect ECM harness connector.
3. Check harness continuity between the following terminals.

Refer to Wiring Diagram.

MTBL1169

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 13.

NG

©

Repair or replace.

13

CHECK ELECTRIC THROTTLE CONTROL ACTUATOR VISUALLY

1. Remove the intake air duct.
2. Check if foreign matter is caught between the throttle valve and the housing.

SEC083D

OK or NG

OK

©

GO TO 14.

NG

©

Remove the foreign matter and clean the electric throttle control actuator inside.

14

CHECK THROTTLE CONTROL MOTOR

Refer to “Component Inspection”, EC-467.

OK or NG

OK

©

GO TO 15.

NG

©

GO TO 16.

DTC P1122 ELECTRIC THROTTLE CONTROL FUNCTION

Diagnostic Procedure (Cont’d)

EC-466

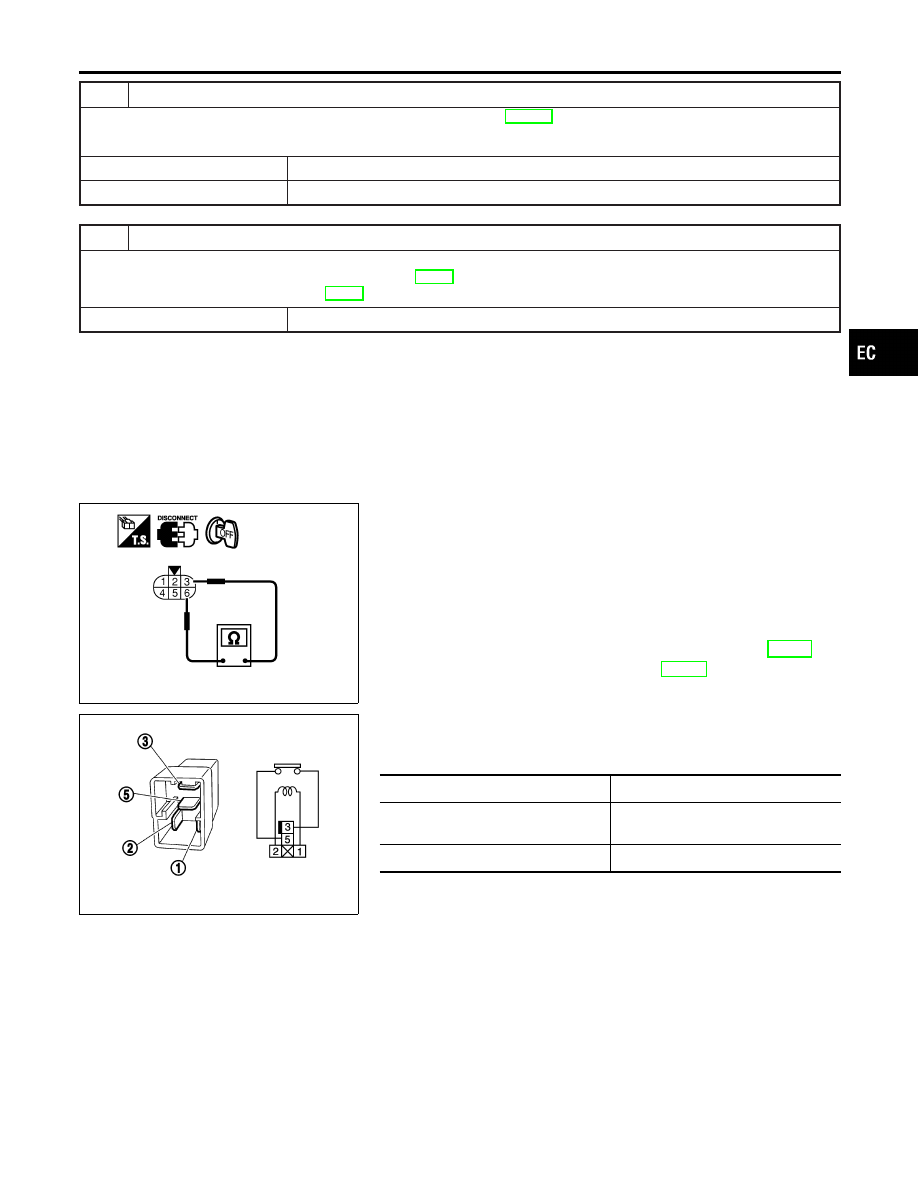

15

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

OK or NG

OK

©

GO TO 16.

NG

©

Repair or replace harness or connectors.

16

REPLACE ELECTRIC THROTTLE CONTROL ACTUATOR

1. Replace the electric throttle control actuator.
2. Perform “Throttle Valve Closed Position Learning”, EC-70.
3. Perform “Idle Air Volume Learning”, EC-70.

©

INSPECTION END

PBIB0095E

Component Inspection

NHEC1306

THROTTLE CONTROL MOTOR

NHEC1306S01

1.

Disconnect electric throttle control actuator harness connector.

2.

Check resistance between terminals 3 and 6.

Resistance: Approximately 1 - 15

Ω

[at 25°C (77°F)]

3.

If NG, replace electric throttle control actuator and go to next
step.

4.

Perform “Throttle Valve Closed Position Learning”, EC-70.

5.

Perform “Idle Air Volume Learning”, EC-70.

PBIB0098E

THROTTLE CONTROL MOTOR RELAY

NHEC1306S02

1.

Apply 12V direct current between relay terminals 1 and 2.

2.

Check continuity between relay terminals 3 and 5.

Conditions

Continuity

12V direct current supply between ter-
minals 1 and 2

Yes

No current supply

No

3.

If NG, replace throttle control motor relay.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1122 ELECTRIC THROTTLE CONTROL FUNCTION

Diagnostic Procedure (Cont’d)

EC-467

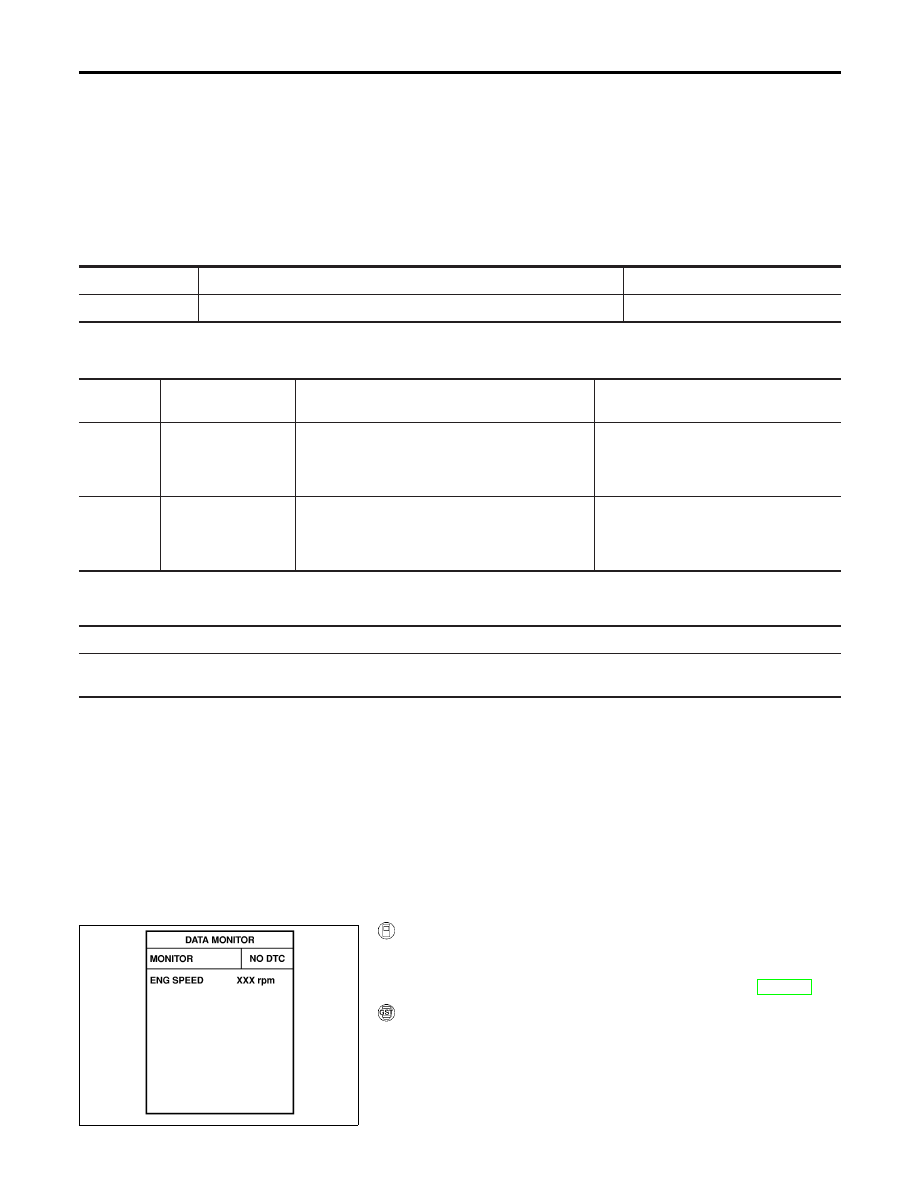

Component Description

NHEC1307

Power supply for the Throttle Control motor is provided to the ECM via throttle control motor relay. The throttle
control motor relay is ON/OFF controlled by the ECM. When the ignition switch is turned ON, the ECM sends
an ON signal to throttle control motor relay and battery voltage is provided to the ECM. When the ignition switch
is turned OFF, the ECM sends an OFF signal to throttle control motor relay and battery voltage is not pro-
vided to the ECM.

CONSULT-II Reference Value in Data Monitor
Mode

NHEC1319

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

THRTL RELAY

I

Ignition switch: ON

ON

On Board Diagnosis Logic

NHEC1450

These self-diagnoses have the one trip detection logic.

DTC No.

Trouble diagnosis

name

DTC Detecting Condition

Possible Cause

P1124
1124

Throttle control motor
relay circuit short

ECM detect the throttle control motor relay is stuck
ON.

I

Harness or connectors
(Throttle control motor relay circuit is
shorted)

I

Throttle control motor relay

P1126
1126

Throttle control motor
relay circuit open

ECM detects a voltage of power source for throttle
control motor is excessively low.

I

Harness or connectors
(Throttle control motor relay circuit is
open)

I

Throttle control motor relay

FAIL-SAFE MODE

NHEC1450S01

When the malfunction is detected, ECM enters fail-safe mode and the MIL lights up.

Engine operating condition in fail-safe mode

ECM stops the electric throttle control actuator control, throttle valve is maintained at a fixed opening (approx. 5 degrees) by the
return spring.

DTC Confirmation Procedure

NHEC1451

NOTE:
If DTC Confirmation Procedure has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
PROCEDURE FOR DTC P1124
TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is more than 8V.

SEF058Y

With CONSULT-II

1)

Turn ignition switch ON and wait at least 1 second.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

If DTC is detected, go to “Diagnostic Procedure”, EC-471.

With GST

Follow the procedure “With CONSULT-II” above.

DTC P1124, P1126 THROTTLE CONTROL MOTOR RELAY

Component Description

EC-468
