2

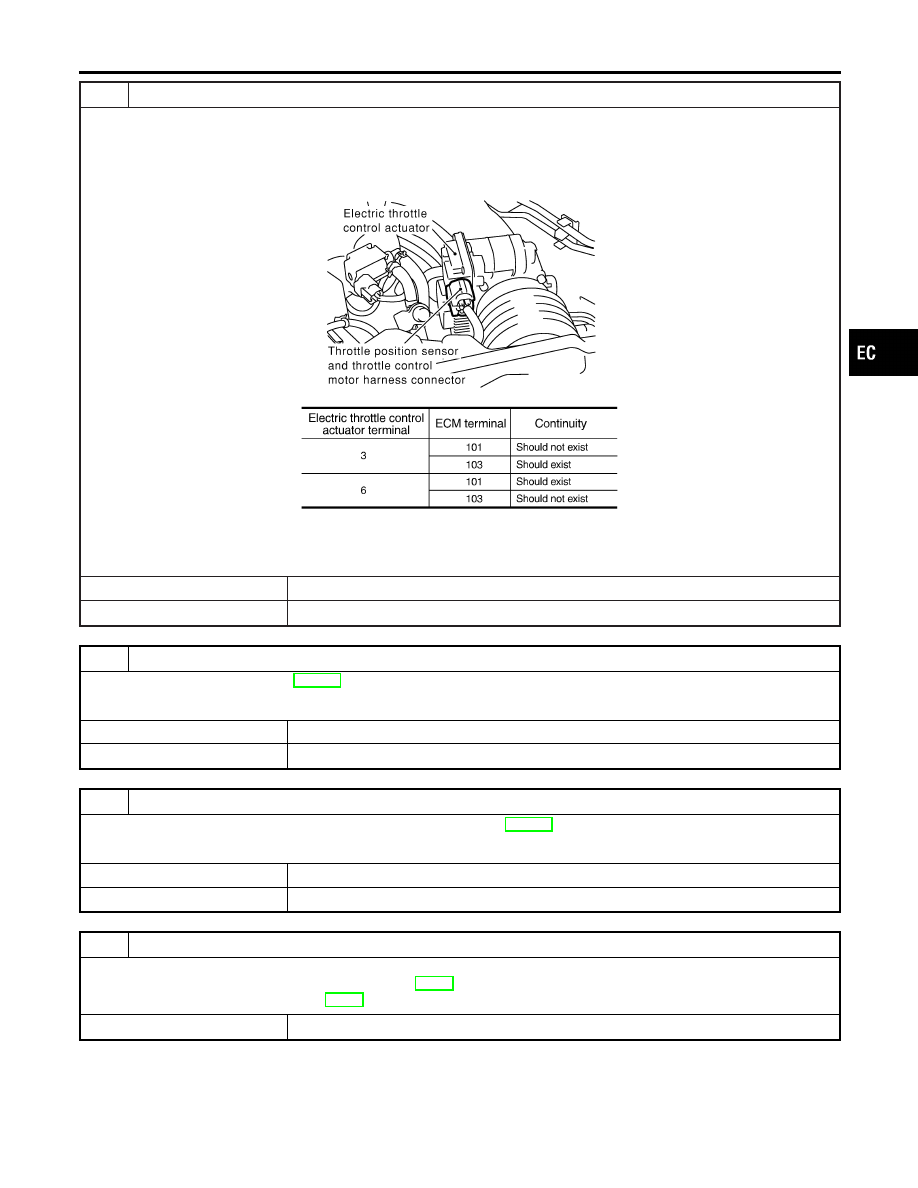

CHECK THROTTLE CONTROL MOTOR OUTPUT SIGNAL CIRCUIT FOR OPEN OR SHORT

1. Turn ignition switch OFF.
2. Disconnect electric throttle control actuator harness connector.
3. Disconnect ECM harness connector.
4. Check harness continuity between the following terminals.

Refer to Wiring Diagram.

SEC054D

MTBL1169

5. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace.

3

CHECK THROTTLE CONTROL MOTOR

Refer to “Component Inspection”, EC-478.

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 5.

4

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace harness or connectors.

5

REPLACE ELECTRIC THROTTLE CONTROL ACTUATOR

1. Replace the electric throttle control actuator.
2. Perform “Throttle Valve Closed Position Learning”, EC-70.
3. Perform “Idle Air Volume Learning”, EC-70.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1128 THROTTLE CONTROL MOTOR

Diagnostic Procedure (Cont’d)

EC-477

PBIB0095E

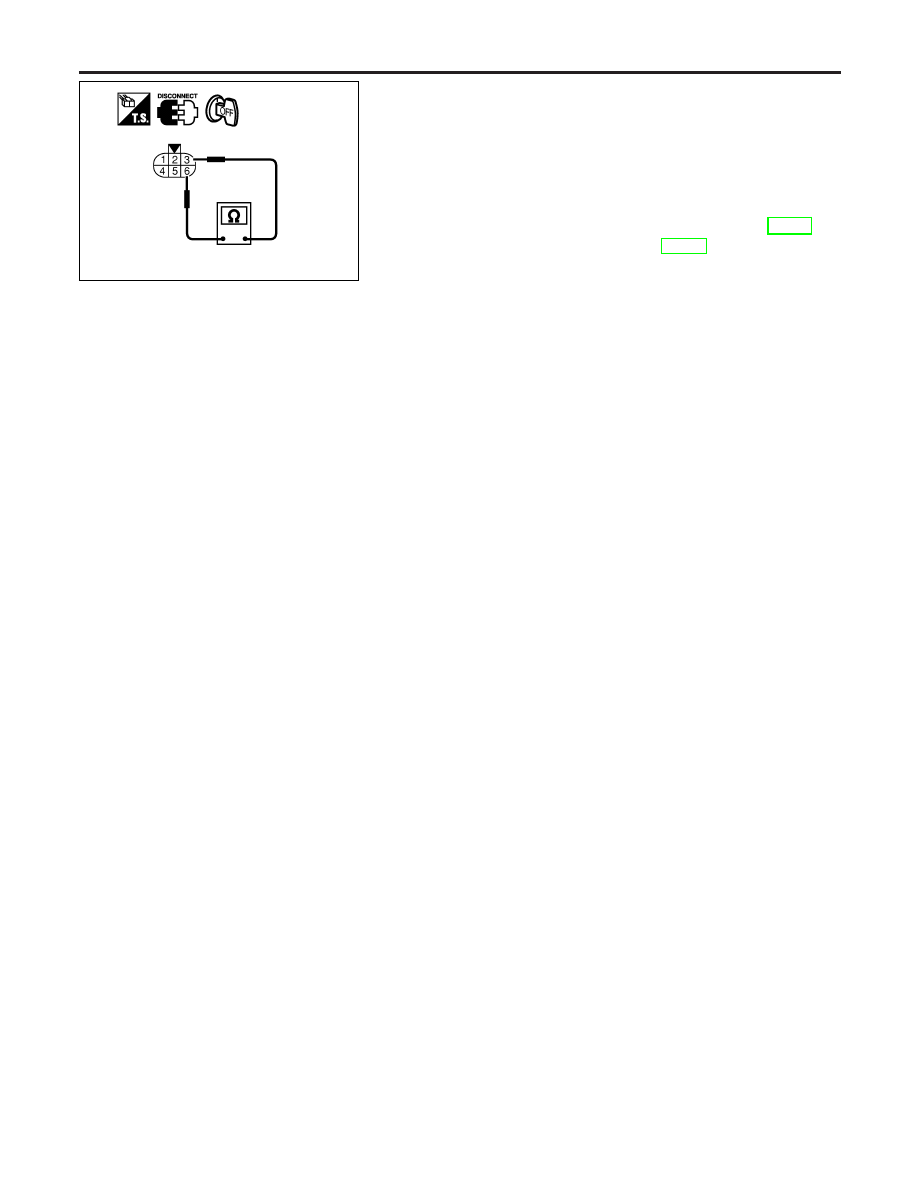

Component Inspection

NHEC1318

THROTTLE CONTROL MOTOR
1.

Disconnect electric throttle control actuator harness connector.

2.

Check resistance between terminals 3 and 6.

Resistance: Approximately 1 - 15

Ω

[at 25°C (77°F)]

3.

If NG, replace electric throttle control actuator and go to next
step.

4.

Perform “Throttle Valve Closed Position Learning”, EC-70.

5.

Perform “Idle Air Volume Learning”, EC-70.

DTC P1128 THROTTLE CONTROL MOTOR

Component Inspection

EC-478

SEF463R

SEF288D

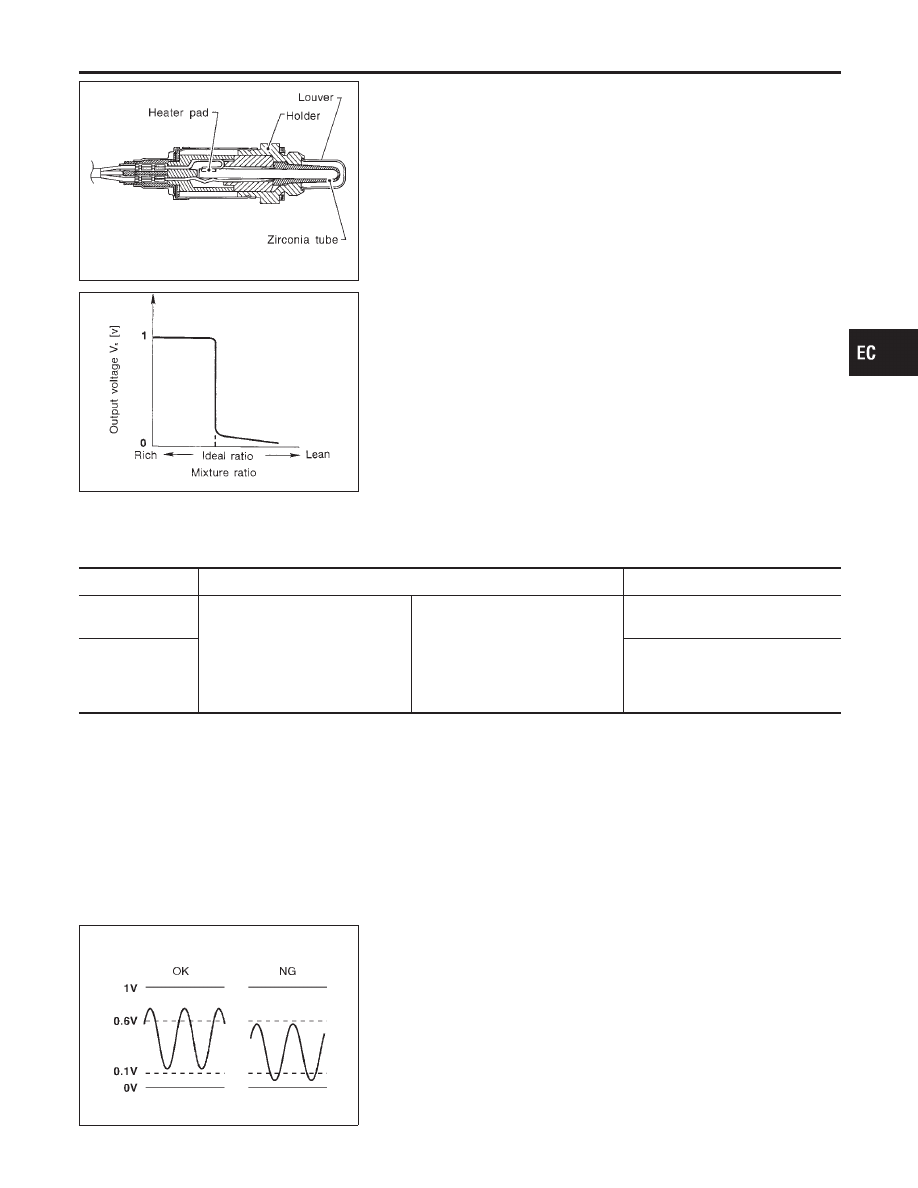

Component Description

NHEC1147

The heated oxygen sensor 1 is placed into the front tube. It detects
the amount of oxygen in the exhaust gas compared to the outside
air. The heated oxygen sensor 1 has a closed-end tube made of
ceramic zirconia. The zirconia generates voltage from approxi-
mately 1V in richer conditions to 0V in leaner conditions. The
heated oxygen sensor 1 signal is sent to the ECM. The ECM
adjusts the injection pulse duration to achieve the ideal air-fuel
ratio. The ideal air-fuel ratio occurs near the radical change from
1V to 0V.

CONSULT-II Reference Value in Data Monitor
Mode

NHEC1148

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

HO2S1 (B1)
HO2S1 (B2)

I

Engine: After warming up

Maintaining engine speed at 2,000
rpm

0 - 0.3V

+,

Approx. 0.6 - 1.0V

HO2S1 MNTR
(B1)
HO2S1 MNTR
(B2)

LEAN

+,

RICH

Changes more than 5 times during
10 seconds.

SEF300U

On Board Diagnosis Logic

NHEC1150

To judge the malfunction, the output from the heated oxygen sen-
sor 1 is monitored to determine whether the “rich” output is suffi-
ciently high and whether the “lean” output is sufficiently low. When
both the outputs are shifting to the lean side, the malfunction will
be detected.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

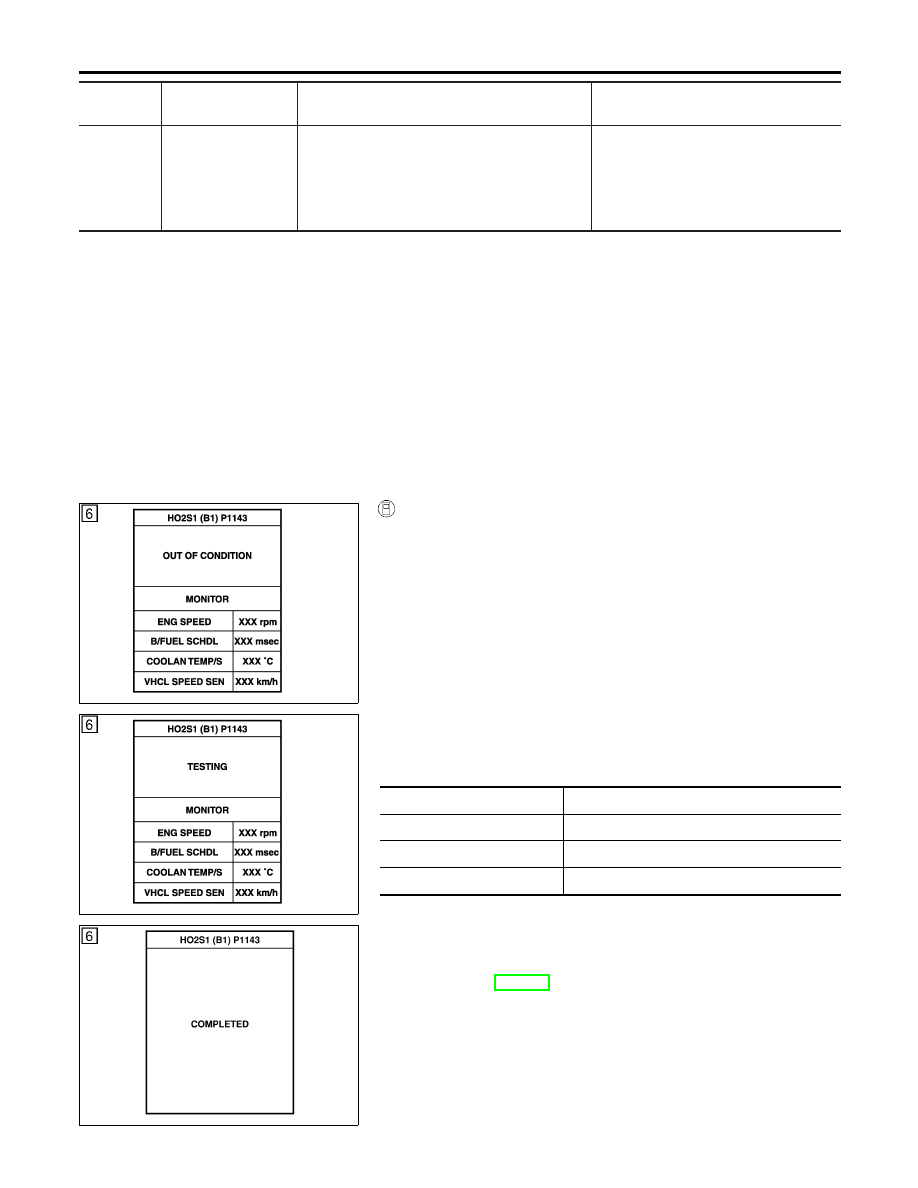

DTC P1143, P1163 HO2S1

Component Description

EC-479

DTC No.

Trouble diagnosis

name

DTC Detecting Condition

Possible Cause

P1143
1143
(Bank 1)
P1163
1163
(Bank 2)

Heated oxygen sen-
sor 1 lean shift moni-
toring

The maximum and minimum voltage from the
sensor are not reached to the specified voltages.

I

Heated oxygen sensor 1

I

Heated oxygen sensor 1 heater

I

Fuel pressure

I

Injectors

I

Intake air leaks

DTC Confirmation Procedure

NHEC1151

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If DTC Confirmation Procedure has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
TESTING CONDITION:

I

Always perform at a temperature above −10°C (14°F).

I

Before performing following procedure, confirm that bat-
tery voltage is more than 11V at idle.

PBIB0546E

PBIB0547E

SEC769C

WITH CONSULT-II

NHEC1151S01

1)

Start engine and warm it up to normal operating temperature.

2)

Stop engine and wait at least 10 seconds.

3)

Turn ignition switch ON and select “HO2S1 (B1)/(B2) P1143/
P1163” of “HO2S1” in “DTC WORK SUPPORT” mode with
CONSULT-II.

4)

Touch “START”.

5)

Start engine and let it idle for at least 3 minutes.

NOTE:
Never raise engine speed above 3,600 rpm after this step. If
the engine speed limit is exceeded, return to step 5.
6)

When the following conditions are met, “TESTING” will be dis-
played on the CONSULT-II screen. Maintain the conditions
continuously until “TESTING” changes to “COMPLETED”. (It
will take approximately 50 seconds or more.)

ENG SPEED

1,200 - 2,600 rpm

Vehicle speed

Less than 100 km/h (62 MPH)

B/FUEL SCHDL

3 - 9 msec

Selector lever

Suitable position

If “TESTING” is not displayed after 5 minutes, retry from
step 2.

7)

Make sure that “OK” is displayed after touching “SELF-DIAG
RESULTS”.

If

“NG”

is

displayed,

refer

to

“Diagnostic

Procedure”, EC-481.

DTC P1143, P1163 HO2S1

On Board Diagnosis Logic (Cont’d)

EC-480
