DOOR LOCK

BL-163

C

D

E

F

G

H

J

K

L

M

A

B

BL

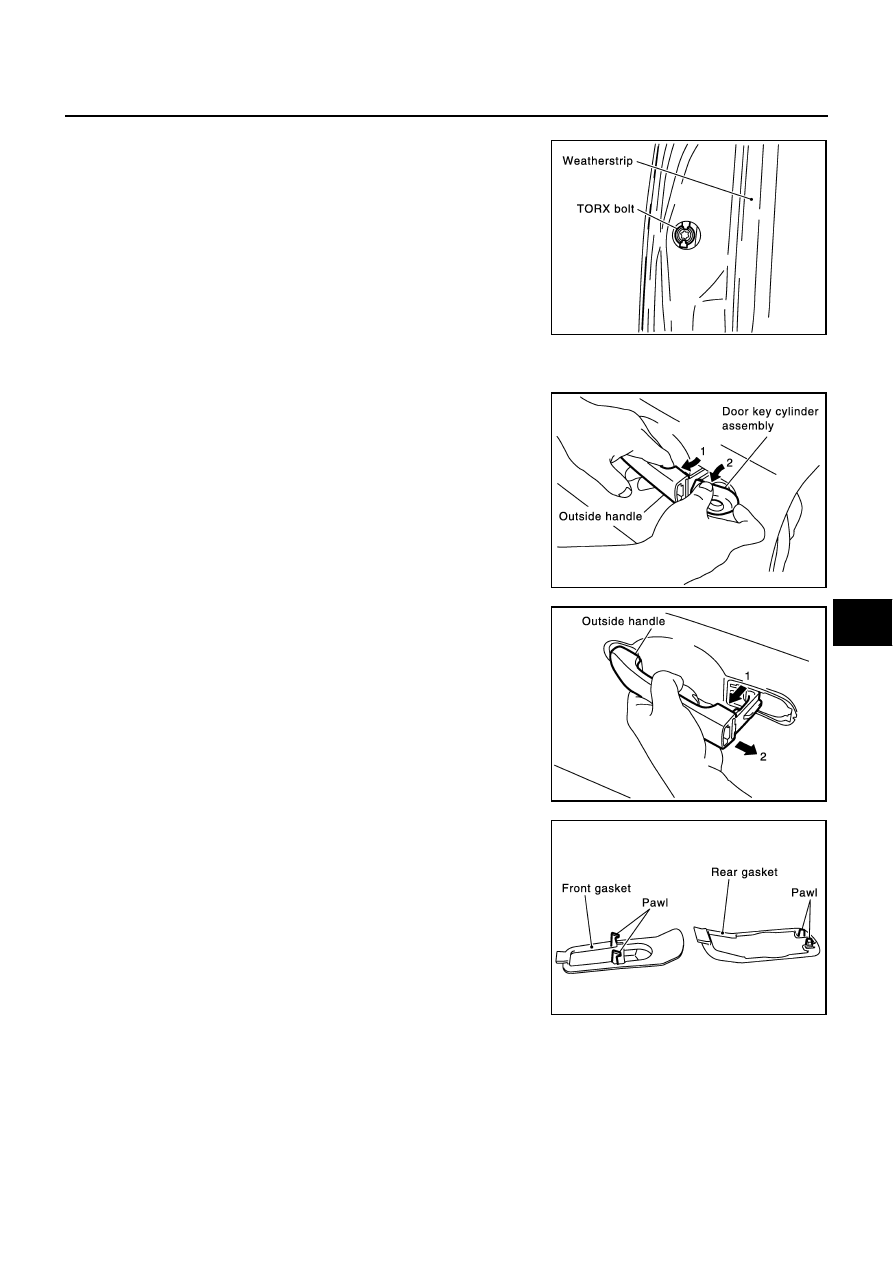

CAUTION:

Do not forcibly remove the TORX bolts (T30).

5.

Reach to separate the key cylinder rod connection (on the handle). If no door key cylinder is found, GO
TO 6.

6.

While pulling the outside handle, remove door key cylinder
assembly (driver side) or outside handle escutcheon (passenger
side).

7.

While pulling outside handle, slide toward rear of vehicle to
remove outside handle.

8.

Remove the front gasket and rear gasket.

PIIA3553E

PIIA3554E

PIIA3555E

PIIA3557E

BL-164

DOOR LOCK

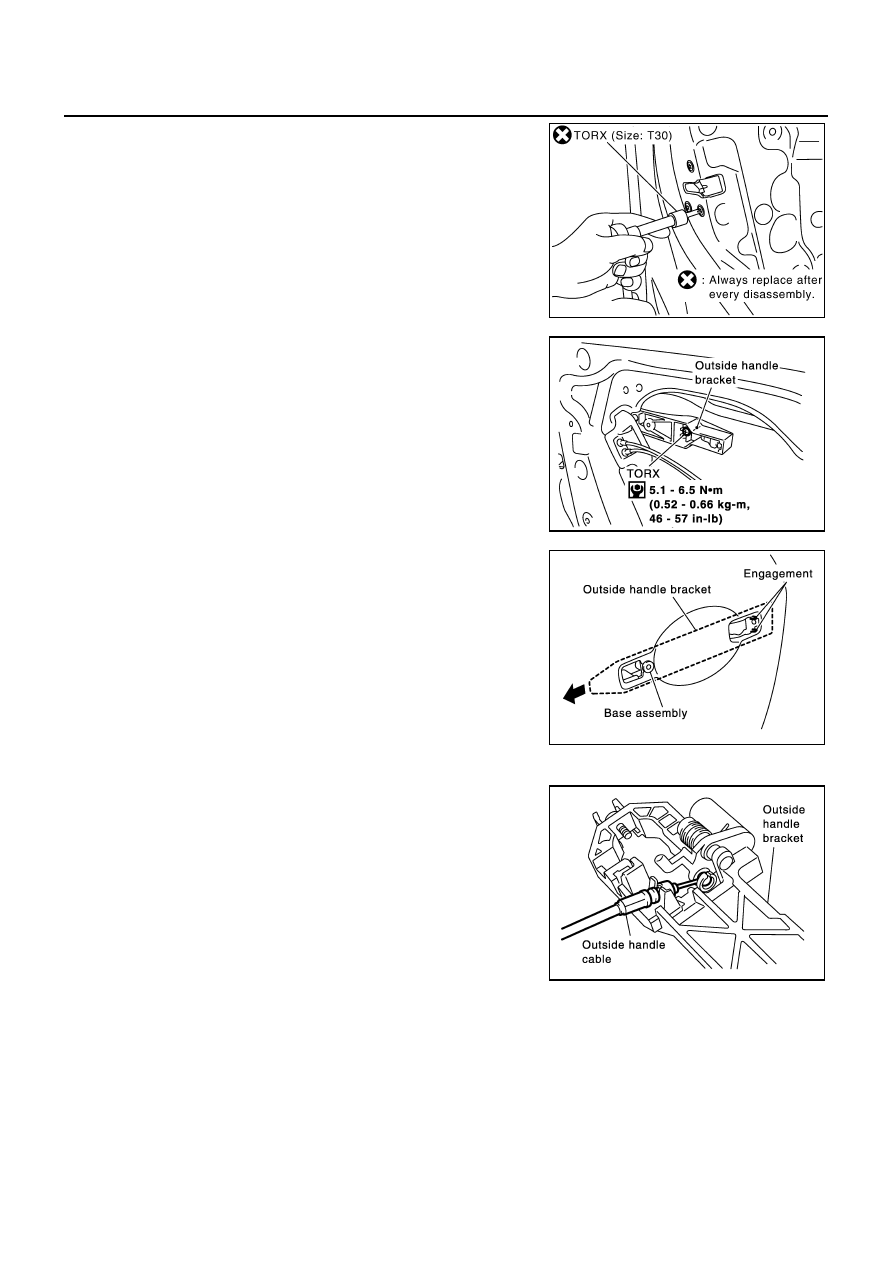

9.

Remove the TORX bolts (T30), remove the door lock assembly.

10. Remove the TORX bolt (T30) of the outside handle bracket.

11. While pulling outside handle bracket, slide toward rear of vehicle

to remove outside handle bracket and door lock assembly.

12. Disconnect the door lock actuator connector.

13. Reach to separate the key cylinder rod and outside handle cable

connection.

INSTALLATION

Install in the reverse order of removal.

CAUTION:

To install each rod, be sure to rotate the rod holder until a click is felt.

PIIA1090E

PIIA3556E

PIIA3558E

PIIA3559E

TRUNK LID

BL-165

C

D

E

F

G

H

J

K

L

M

A

B

BL

TRUNK LID

PFP:H4300

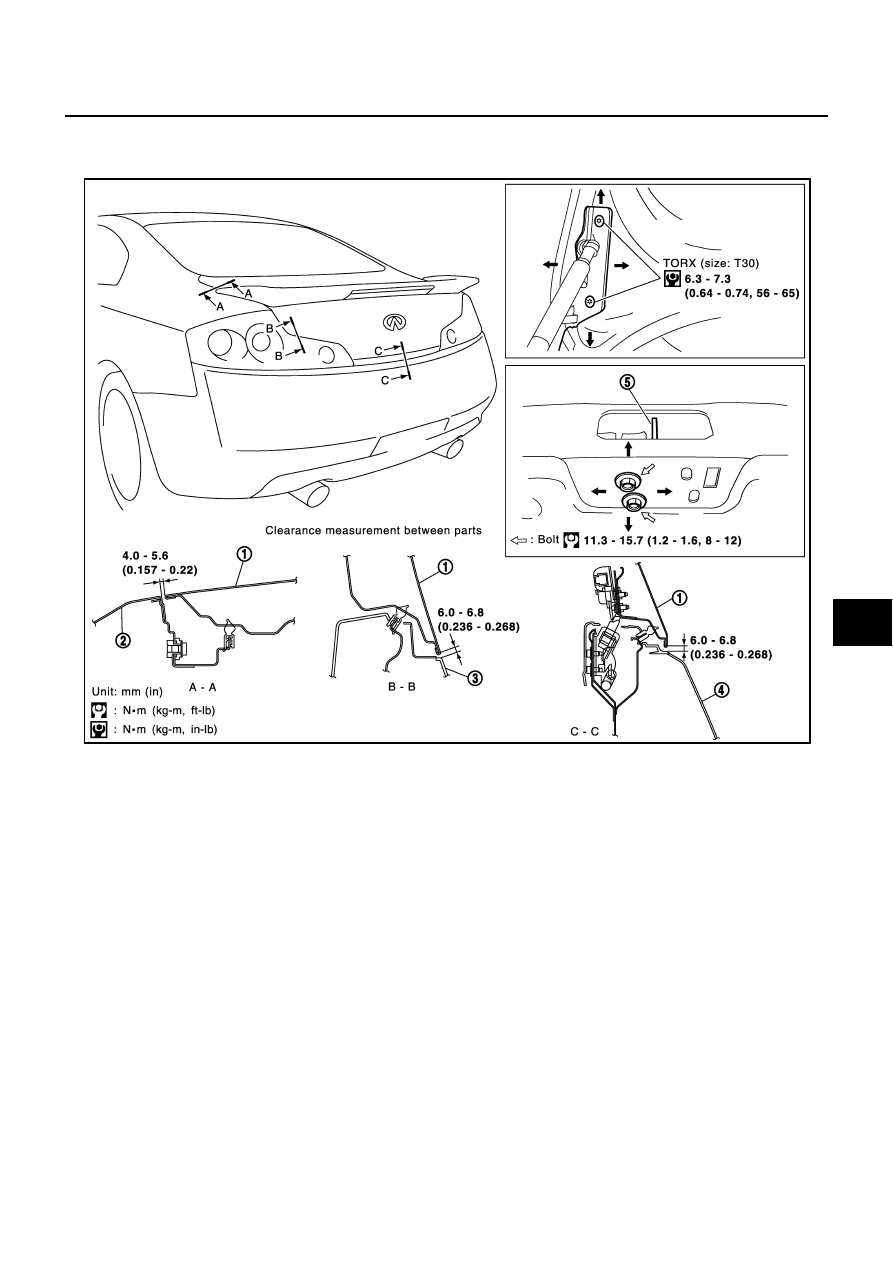

Fitting Adjustment

NIS000CD

LONGITUDINAL AND LATERAL CLEARANCE ADJUSTMENT

1.

With the striker released, loosen the trunk lid hinge mounting bolts to close the trunk lid.

2.

Make the lateral clearance and the clearance to the rear window glass equal, and open the trunk lid to
tighten the mounting bolts to the specified torque.

SURFACE HEIGHT ADJUSTMENT

1.

Loosen the striker mounting bolts. Raise the striker to the top position, and temporarily tighten the upper
mounting bolt at the position.

2.

Loosen the bumper rubber collar, and the damper is drawn out.

3.

Close the trunk lid lightly and adjust the surface height, then open the trunk lid to finally tighten the striker
mounting bolts to the specified torque or bumper rubber collar is tighten by the hand.

1.

Trunk lid

2.

Rear fender

3.

Rear combination lamp

4.

Rear bumper facie

5.

Trunk lid striker

PIIA3548E

BL-166

TRUNK LID

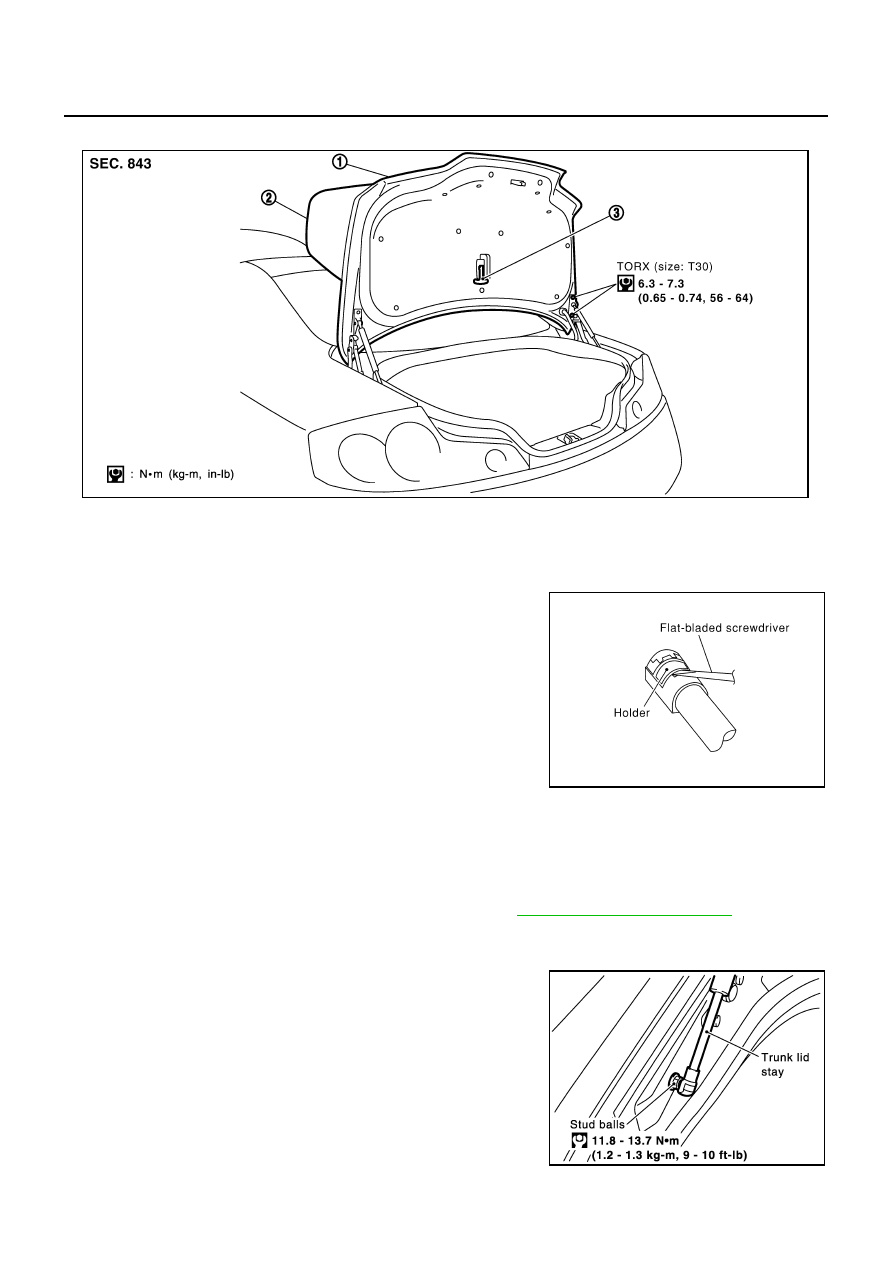

Removal and Installation of Trunk Lid Assembly

NIS000CE

REMOVAL

1.

Disconnect the connector in the trunk lid, and remove the harness clamps to pull the harness out of the
trunk lid.

2.

Insert flat-bladed screwdriver into the gap and remove holder.

3.

Remove trunk lid stay.

4.

Remove the mounting bolts, and remove the trunk lid assembly.

INSTALLATION

Install in the reverse order of removal.

CAUTION:

●

Operate with two workers, because of its heavy weight.

●

After installing, apply touch-up paint (the body color) onto the head of the hinge mounting bolts.

●

After installing, check the trunk lid  adjustment. Refer to

BL-165, "Fitting Adjustment"

 .

Removal and Installation of Trunk Lid Stay

NIS000CF

REMOVAL

1.

Insert flat-bladed screwdriver into the gap and remove holder.

2.

Remove trunk lid stay on the trunk lid.

3.

Remove the stud bolts, and trunk lid stay.

1.

Trunk lid assembly

2.

Rear spoiler

3.

Emergency lever

PIIA3549E

SIIA1561E

PIIA4138E
