Hummer H3. Manual - part 909

Fig. 23: Hood Front Seal Replacement
Courtesy of GENERAL MOTORS CORP.

Hood Front Seal Replacement

HOOD REAR SEAL REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Seal, Hood Front



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



Fig. 24: Hood Rear Seal Replacement
Courtesy of GENERAL MOTORS CORP.

Hood Rear Seal Replacement

HOOD REAR OUTER SEAL REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Seal, Hood Rear



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



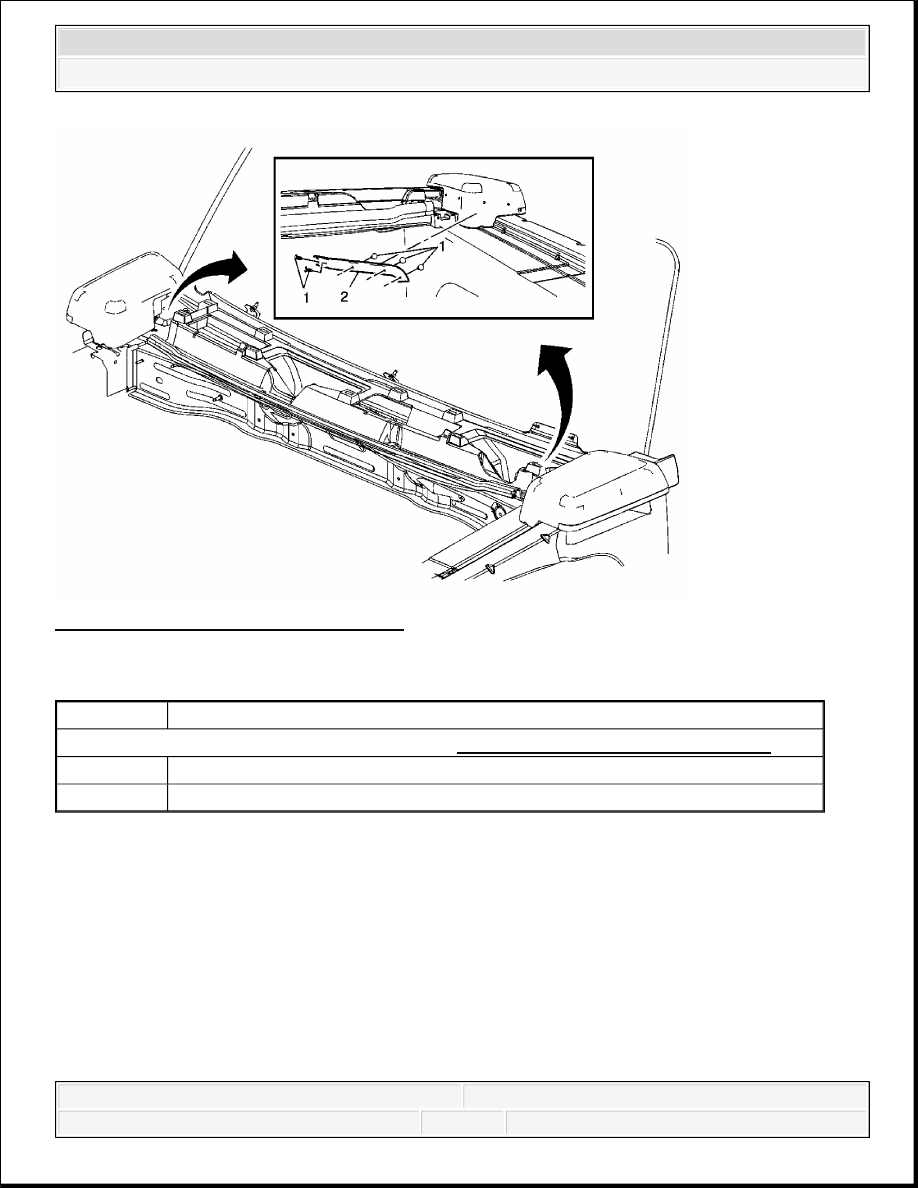

Fig. 25: Hood Outer Seal Replacement
Courtesy of GENERAL MOTORS CORP.

Hood Rear Outer Seal Replacement

ENDGATE STRUT REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Push In Retainers (Qty: 8)

2

Hood Rear Side Seal



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



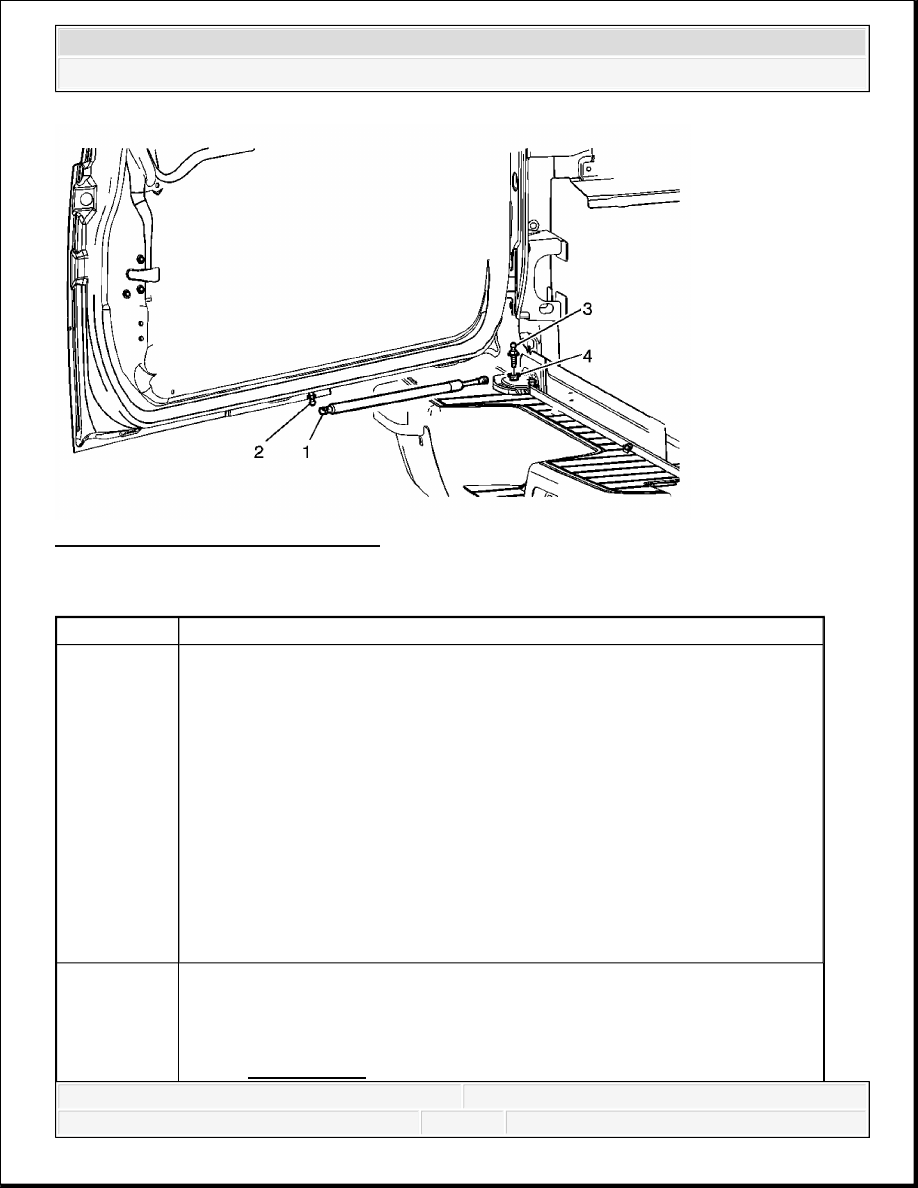

Fig. 26: Endgate Strut Replacement
Courtesy of GENERAL MOTORS CORP.

Endgate Strut Replacement

Callout

Component Name

1

Hood Open Assist Rod Assembly


Tip: Remove the metal clip at the ends of the assist rod, then pull away from
stud.

CAUTION:

When a hood hold open device is being removed or installed, provide alternate
support to avoid the possibility of damage to the vehicle or personal injury.

NOTE:

Apply pressure only at the end of the liftgate/hood assist rod that you are removing
or attaching. Do NOT apply pressure to the middle of the rod because damage or
bending will result.

2

Assist Rod Body Side Stud

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3
