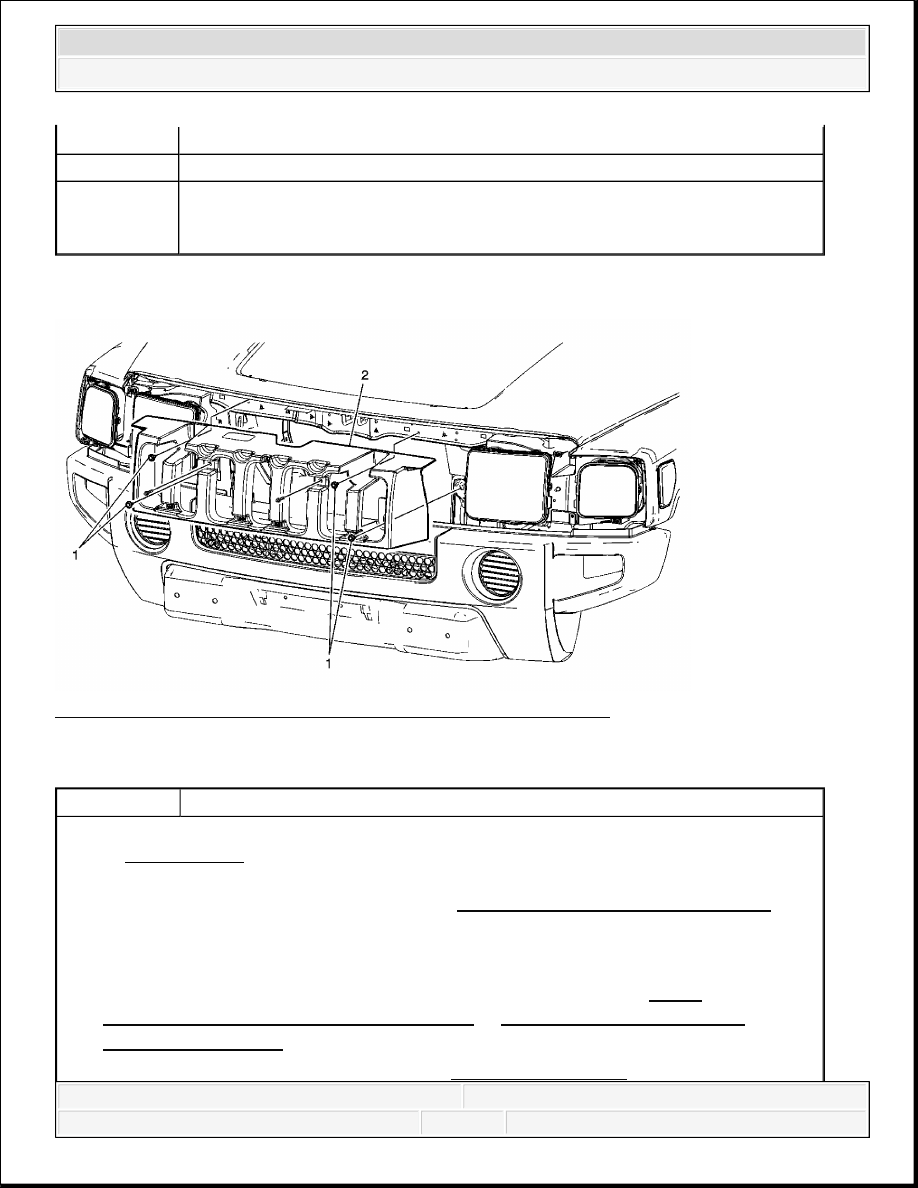

RADIATOR GRILLE REINFORCEMENT SUPPORT REPLACEMENT

Fig. 27: Radiator Grille Reinforcement Support Replacement
Courtesy of GENERAL MOTORS CORP.

Radiator Grille Reinforcement Support Replacement

Tighten: 10 N.m (89 lb in)

3

Assist Rod Endgate Side Stud

4

Assist Rod Stud Nut

Tighten: 10 N.m (89 lb in)

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedures

1. Remove the front grille guard/brush guard (if equipped). Refer to Grille

Guard/Brush Guard Replacement (Base) or Grille Guard/Brush Guard
Replacement (H3X) .

2. Remove the front radiator grille. Refer to Grille Replacement .

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



FRONT AND REAR SIDE DOOR UPPER AUXILIARY WEATHERSTRIP REPLACEMENT

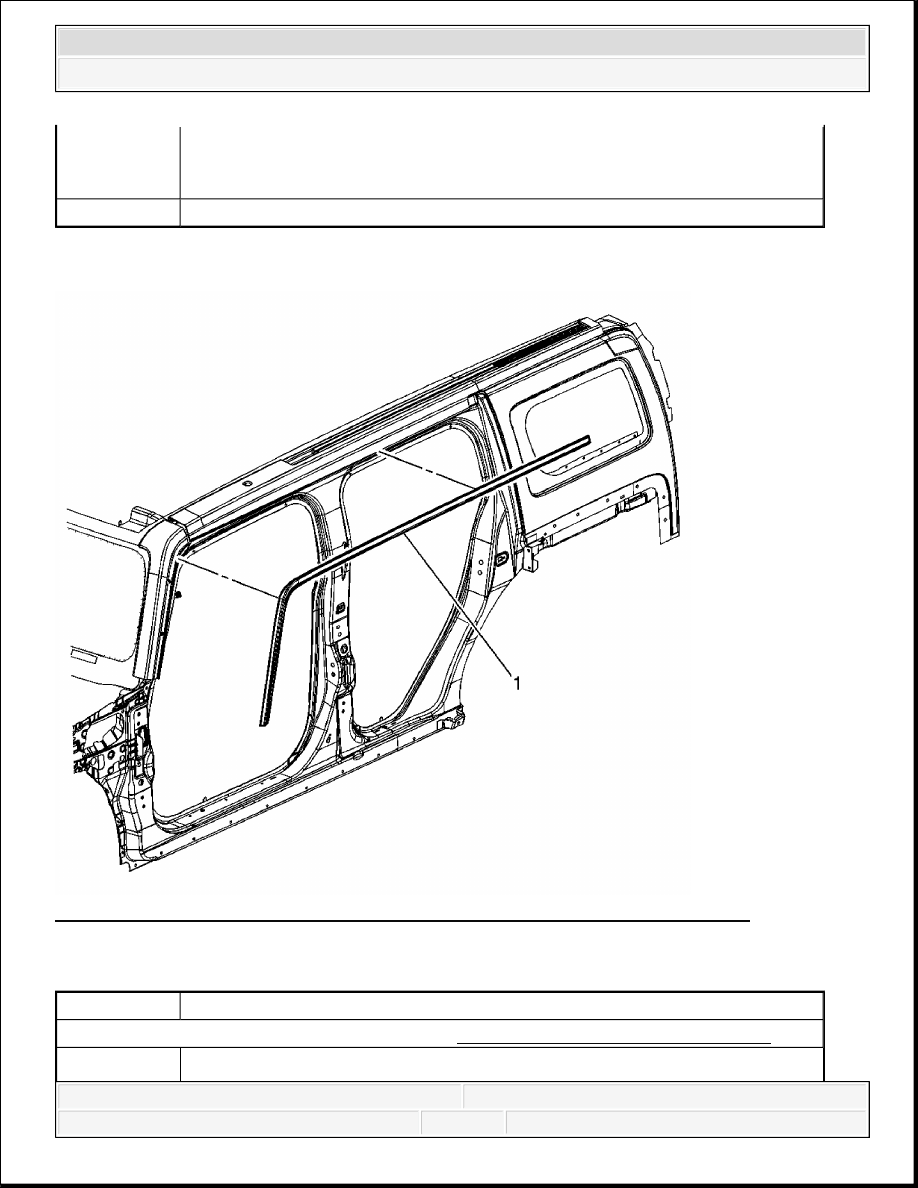

Fig. 28: Front & Rear Side Door Upper Auxiliary Weatherstrip Replacement
Courtesy of GENERAL MOTORS CORP.

Front and Rear Side Door Upper Auxiliary Weatherstrip Replacement

1

Bolts, Radiator Grille Support (Qty: 4)

Tighten: 9 N.m (27 lb in)

2

Support, Radiator Grille

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

Weatherstrip, Front Door Upper Auxiliary



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



FRONT SIDE DOOR WEATHERSTRIP REPLACEMENT

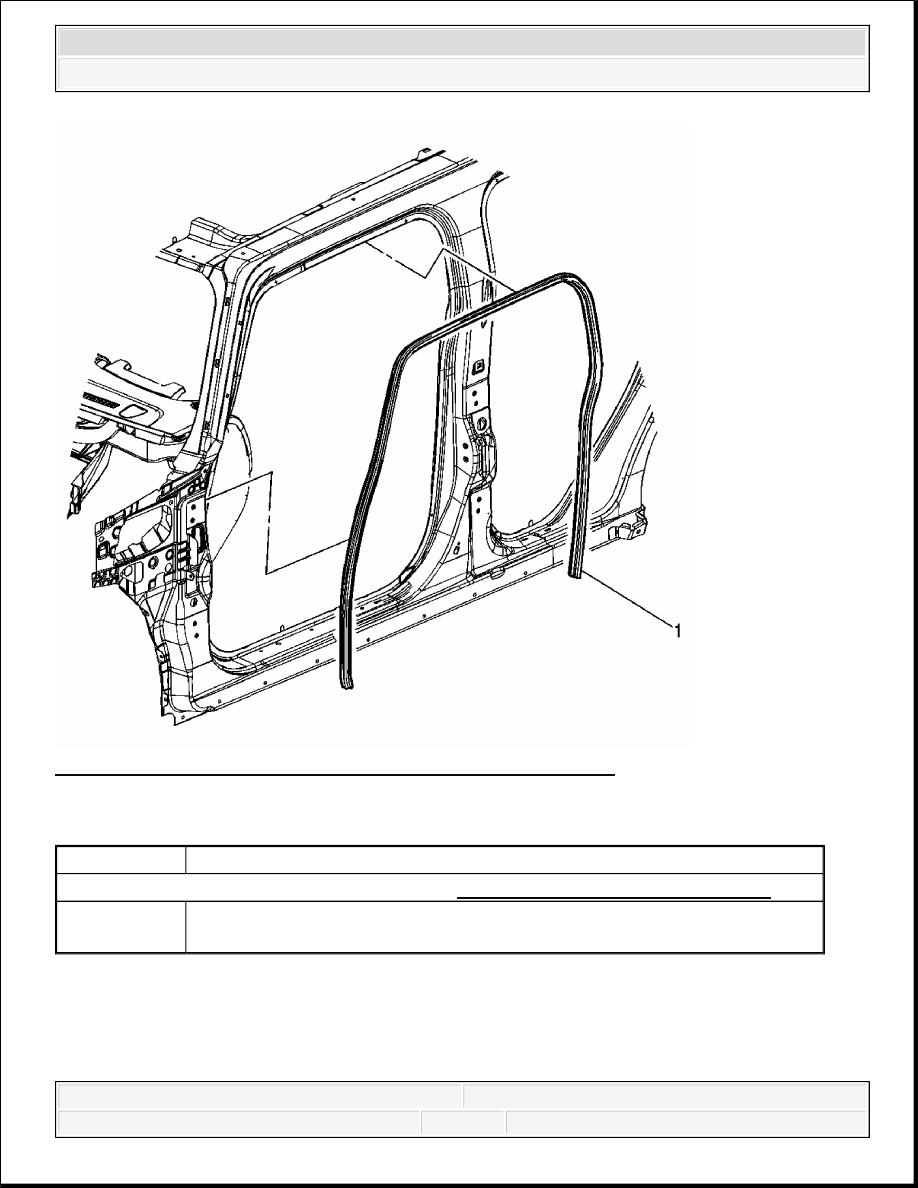

Fig. 29: Front Side Door Weatherstrip Replacement
Courtesy of GENERAL MOTORS CORP.

Front Side Door Weatherstrip Replacement

FRONT SIDE DOOR AUXILIARY WEATHERSTRIP REPLACEMENT

1

Tip: Pull the weatherstrip away from the flange to remove.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

1

Weatherstrip, Front Door
Tip: Carefully pull the weatherstrip away from the front door.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



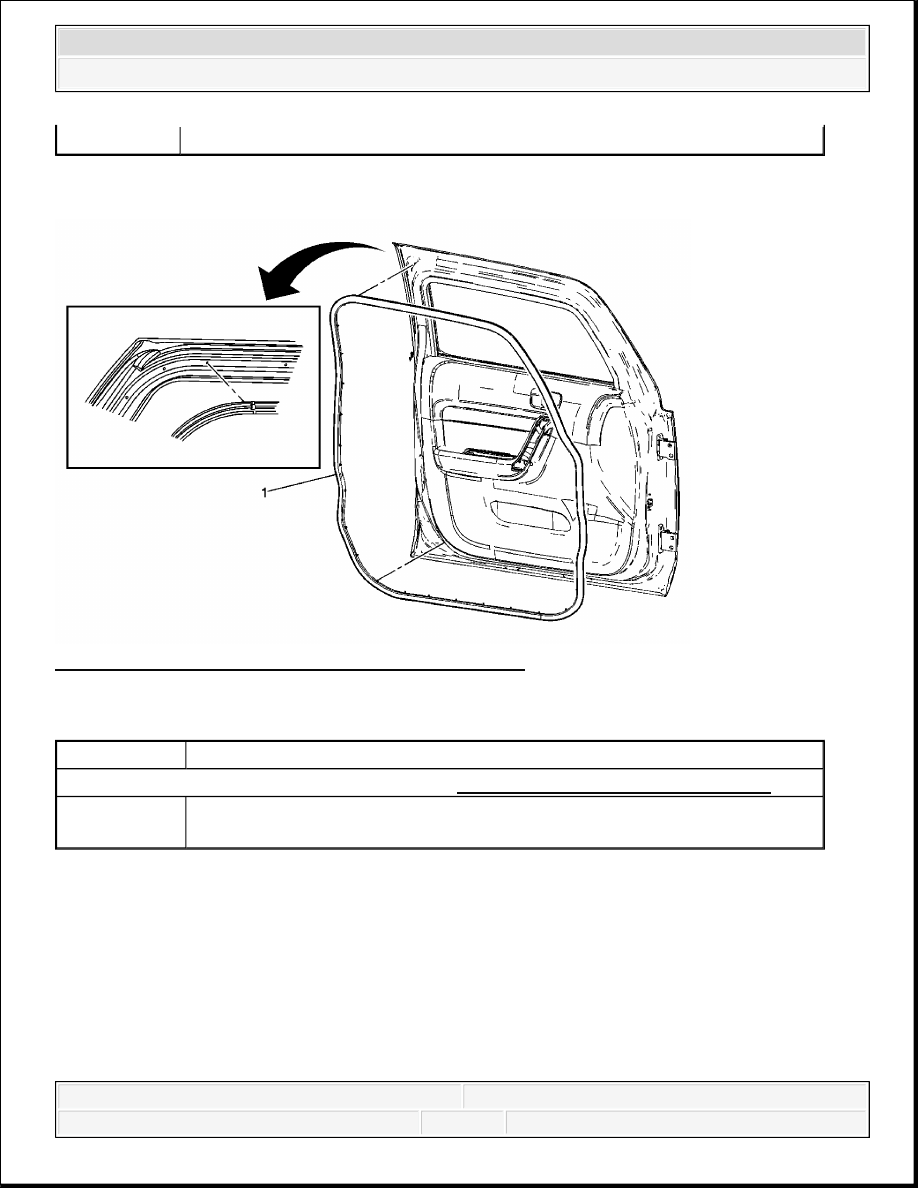

Fig. 30: Front Side Door Auxiliary Weatherstrip Replacement
Courtesy of GENERAL MOTORS CORP.

Front Side Door Auxiliary Weatherstrip Replacement

REAR COMPARTMENT LID WEATHERSTRIP REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

1

Weatherstrip, Front Door Auxiliary
Tip: Pull the weatherstrip away from the flange to remove.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3
