HOOD REPLACEMENT

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

NOTE:

Refer to Fastener Notice .

1

Bolt, Rear Side Door Upper Hinge to Body (Qty: 2)
Tip: Support door before removing hinge bolts.

Tighten: 27 N.m (20 lb ft)

2

Bolt, Rear Side Door Upper Hinge to Door (Qty: 2)

Tighten: 27 N.m (20 lb ft)

3

Hinge, Rear Side Door Upper

4

Bolt, Rear Side Door Lower Hinge to Body (Qty: 2)

Tighten: 27 N.m (20 lb ft)

5

Bolt, Rear Side Door Lower Hinge to Door (Qty: 2)

Tighten: 27 N.m (20 lb ft)

6

Hinge, Rear Side Door Lower



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



Fig. 16: Hood Replacement
Courtesy of GENERAL MOTORS CORP.

Hood Replacement

HOOD LATCH REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

NOTE:

Refer to Fastener Notice .

1

Bolts, Hood Hinge (Qty: 4)

Tighten: 25 N.m (19 lb ft)

2

Hood



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



Fig. 17: Hood Latch Replacement
Courtesy of GENERAL MOTORS CORP.

Hood Latch Replacement

FRONT SIDE DOOR CHECK LINK REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening
Specifications.Preliminary Procedure: Remove Grille Support. Refer to Radiator
Grille Reinforcement Support Replacement.

NOTE:

Refer to Fastener Notice .

1

Bolts, Hood latch (Qty: 3)

Tighten: 10 N.m (89 lb in)

2

Latch, Hood
Tip: Disconnect hood release cable.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Bolted Exterior Body Panels and Closures - H3



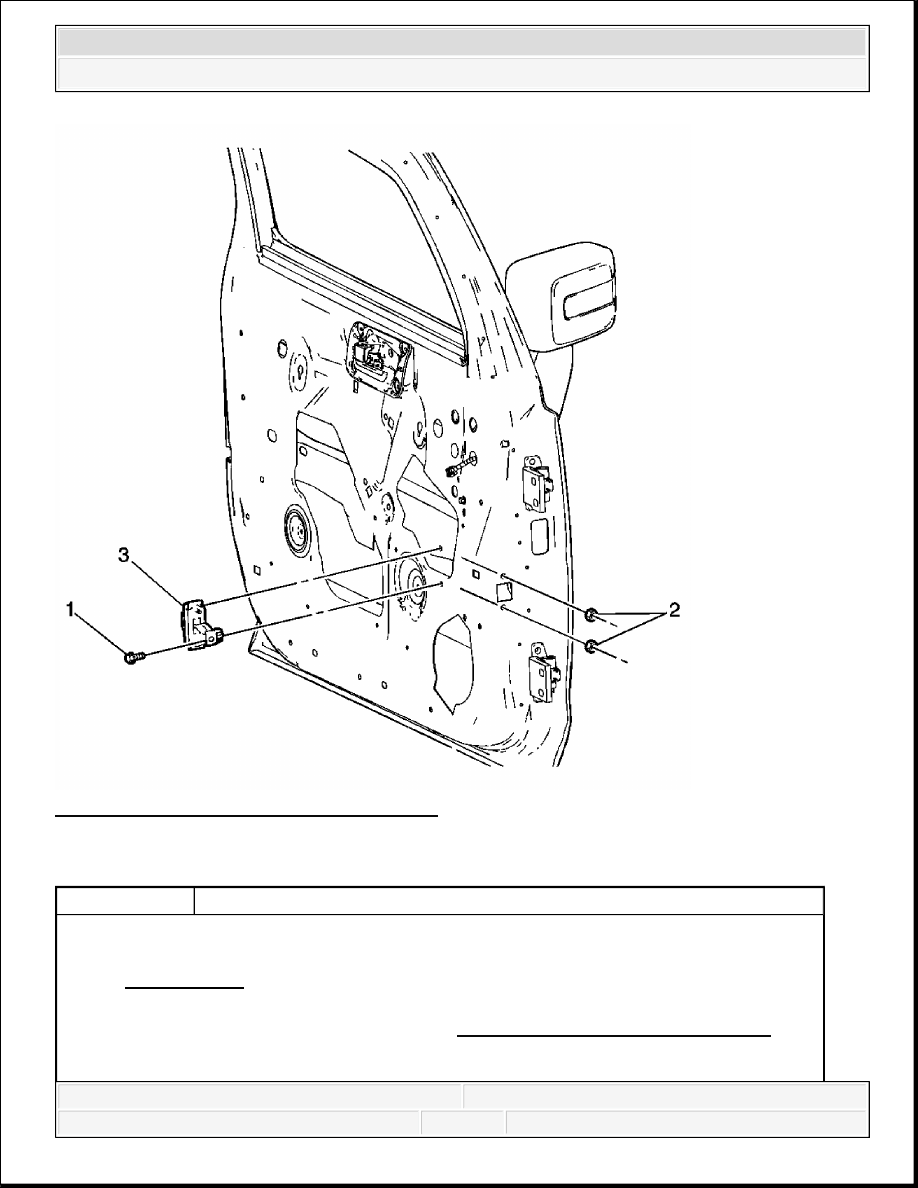

Fig. 18: Replacing Front Door Check Link
Courtesy of GENERAL MOTORS CORP.

Front Side Door Check Link Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

Preliminary Procedures

NOTE:

Refer to Fastener Notice .
