Hummer H3. Manual - part 610

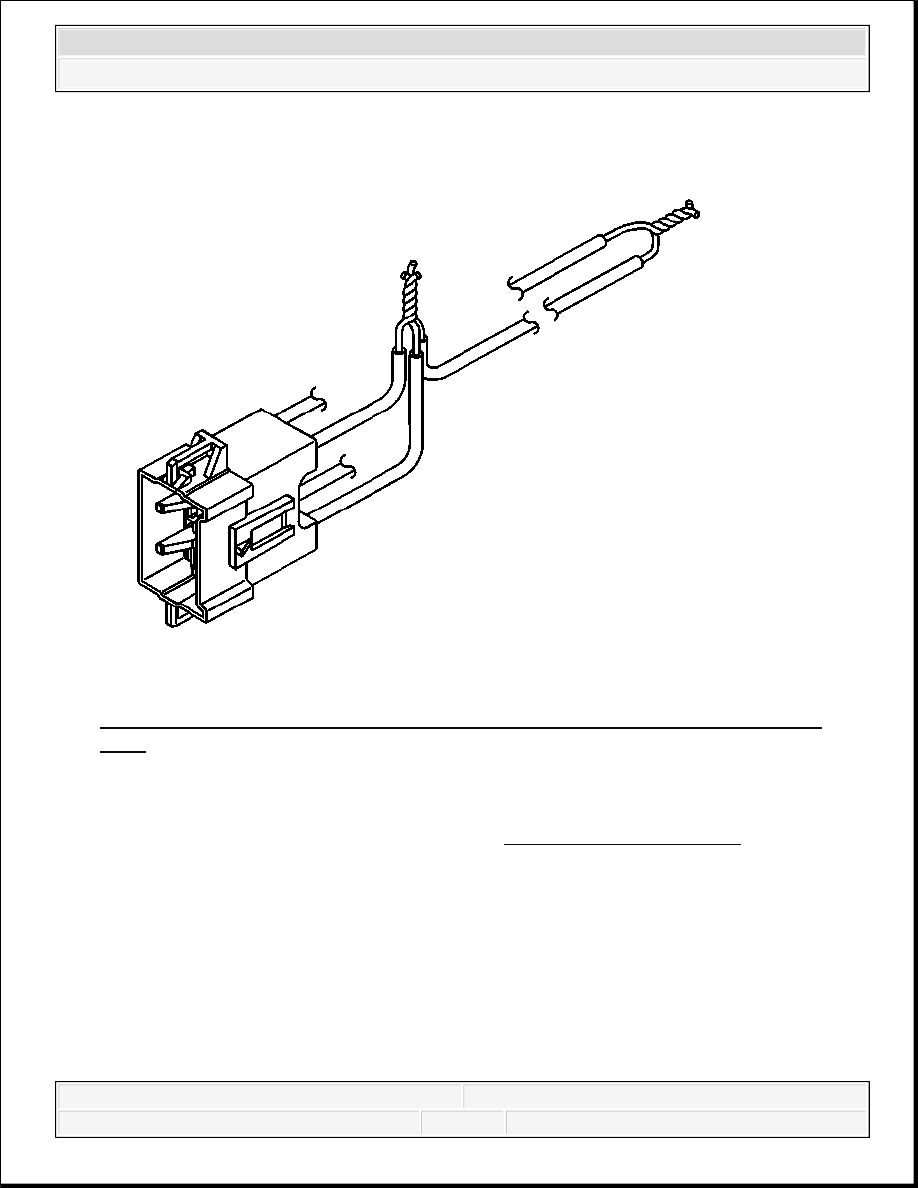

Fig. 95: Twisting Connector Wire Leads (Low Circuits) To Deployment Harness
Wire
Courtesy of GENERAL MOTORS CORP.

44. Twist together the 2 connector wire leads from the low circuits from both stages of the I/P

module to one set of deployment wires. Refer to SIR Connector End Views in order to
determine the correct circuits.

45. Inspect that the 3-wire connection is secure.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

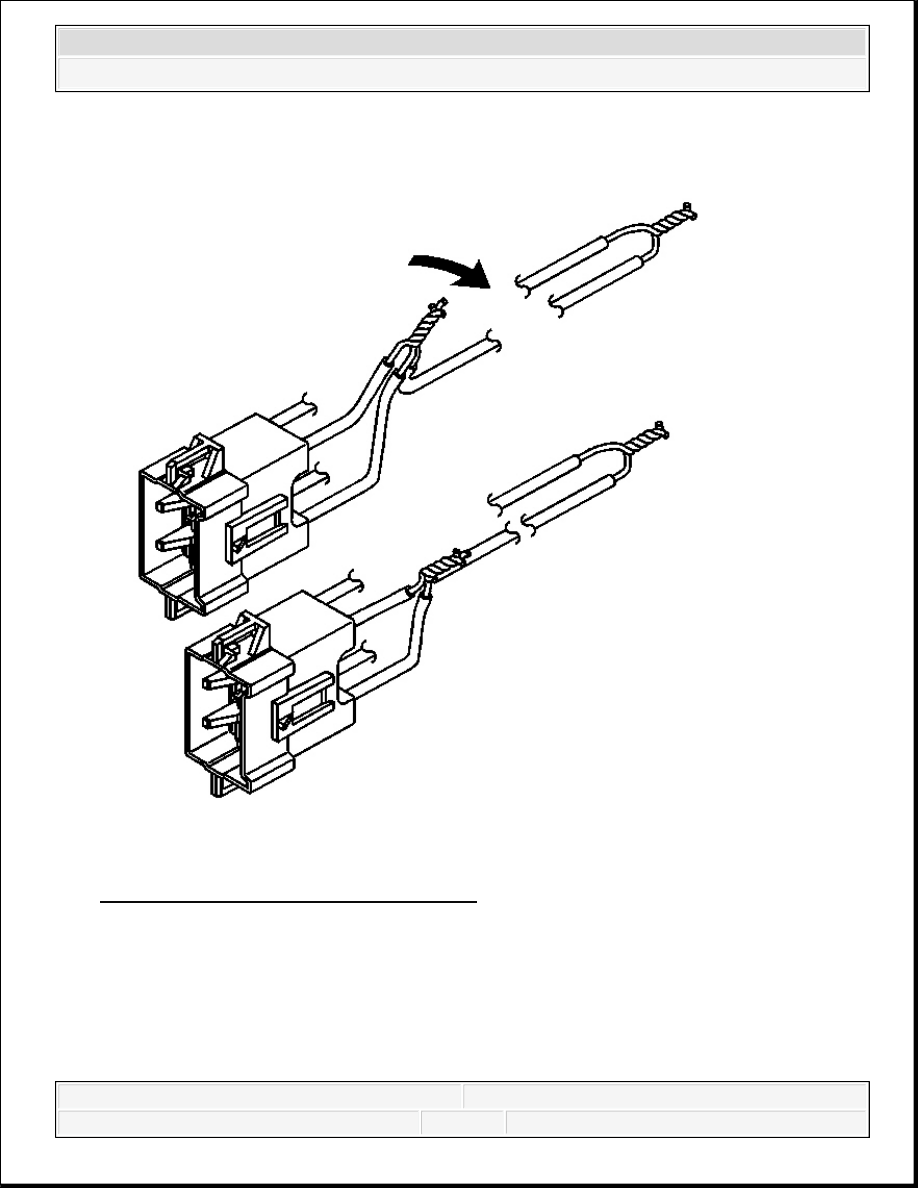

Fig. 96: Bending Twisted Connection Flat
Courtesy of GENERAL MOTORS CORP.

46. Bend flat the twisted connection.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

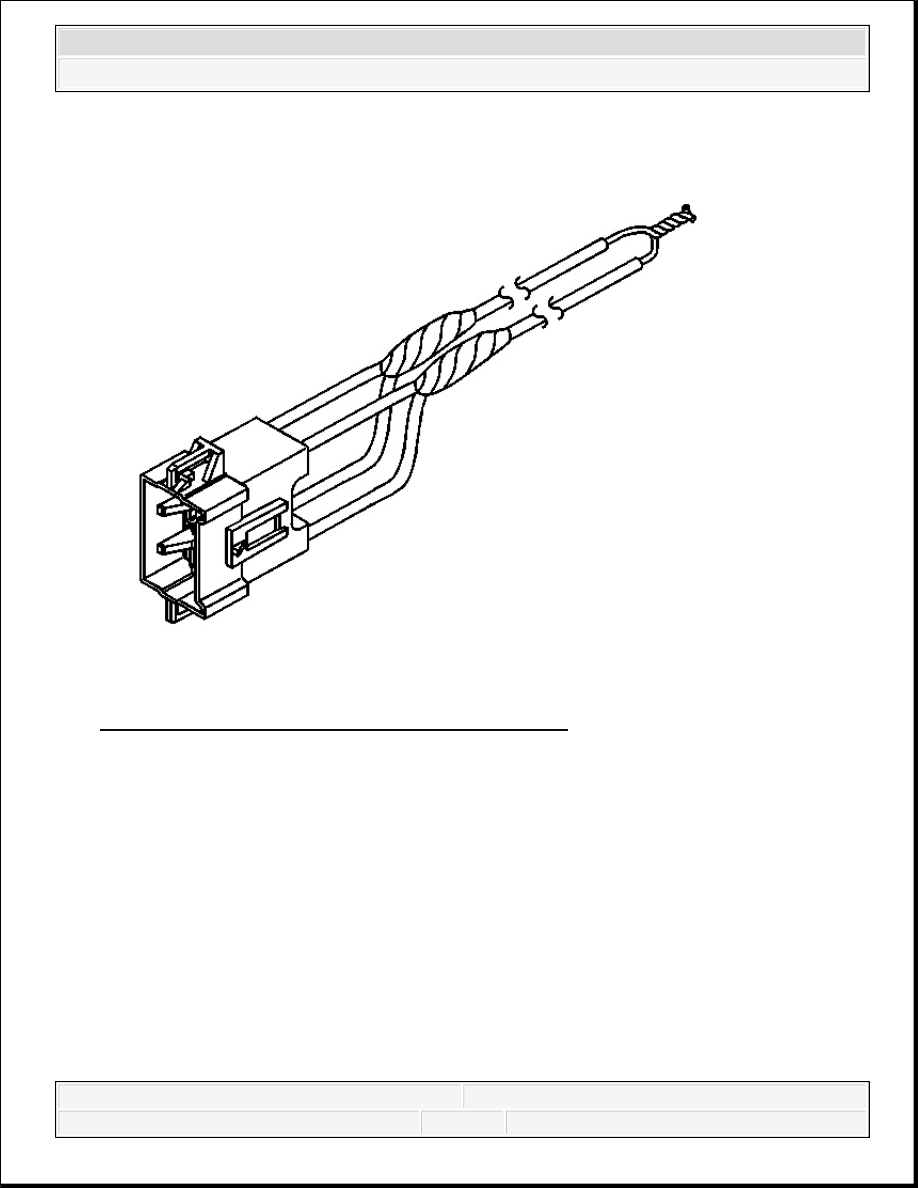

Fig. 97: Insulating Connection With Electrical Tape
Courtesy of GENERAL MOTORS CORP.

47. Secure and insulate the 3-wire connection to the deployment harness using electrical tape.

48. Connect the deployment harness to the I/P module in-line connector.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

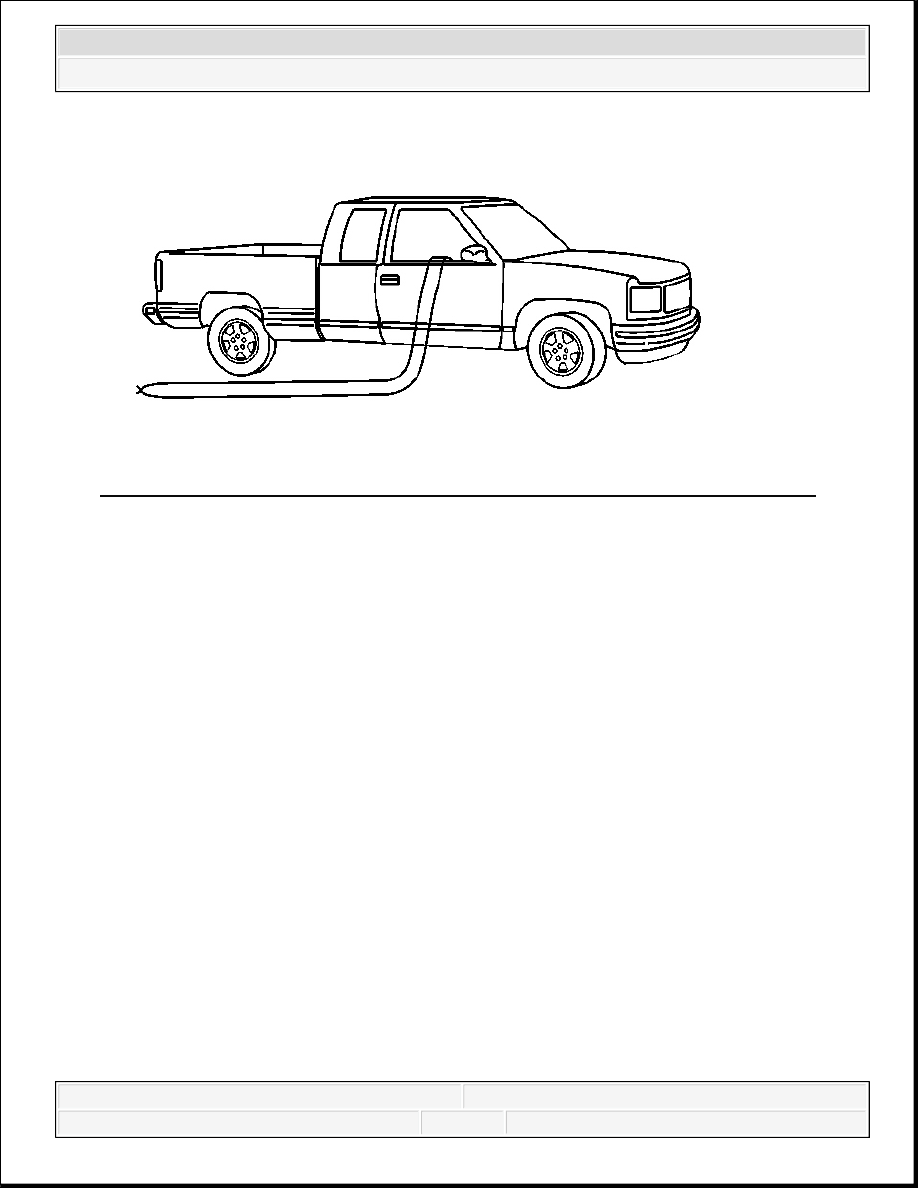

Fig. 98: Routing The Deployment Harness Out Of The Vehicle's Passenger Side
Courtesy of GENERAL MOTORS CORP.

49. Route the deployment harness out of the passenger side of the vehicle.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3
