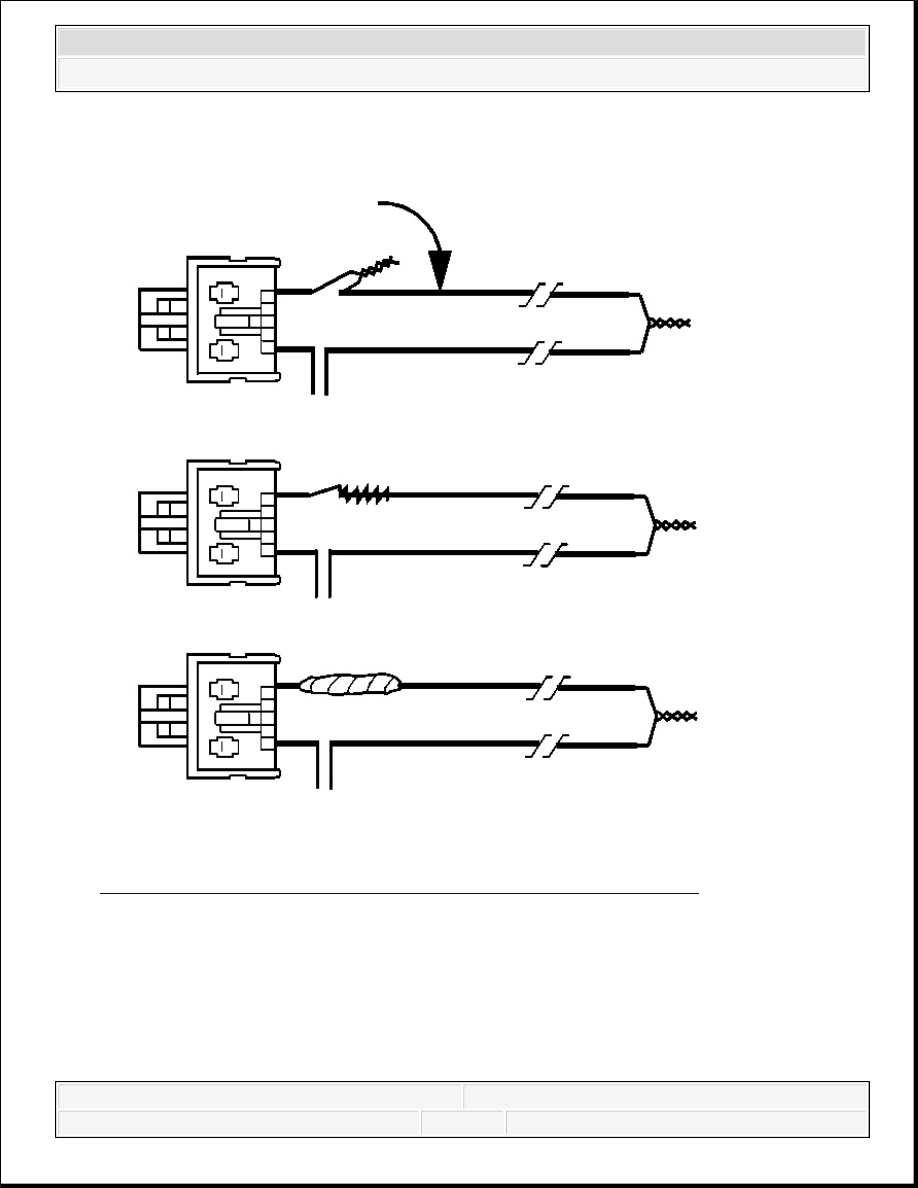

Fig. 86: Bending Twisted Connection Flat & Insulating With Tape
Courtesy of GENERAL MOTORS CORP.

29. Bend flat the twisted connection.

30. Secure and insulate the connection using electrical tape.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



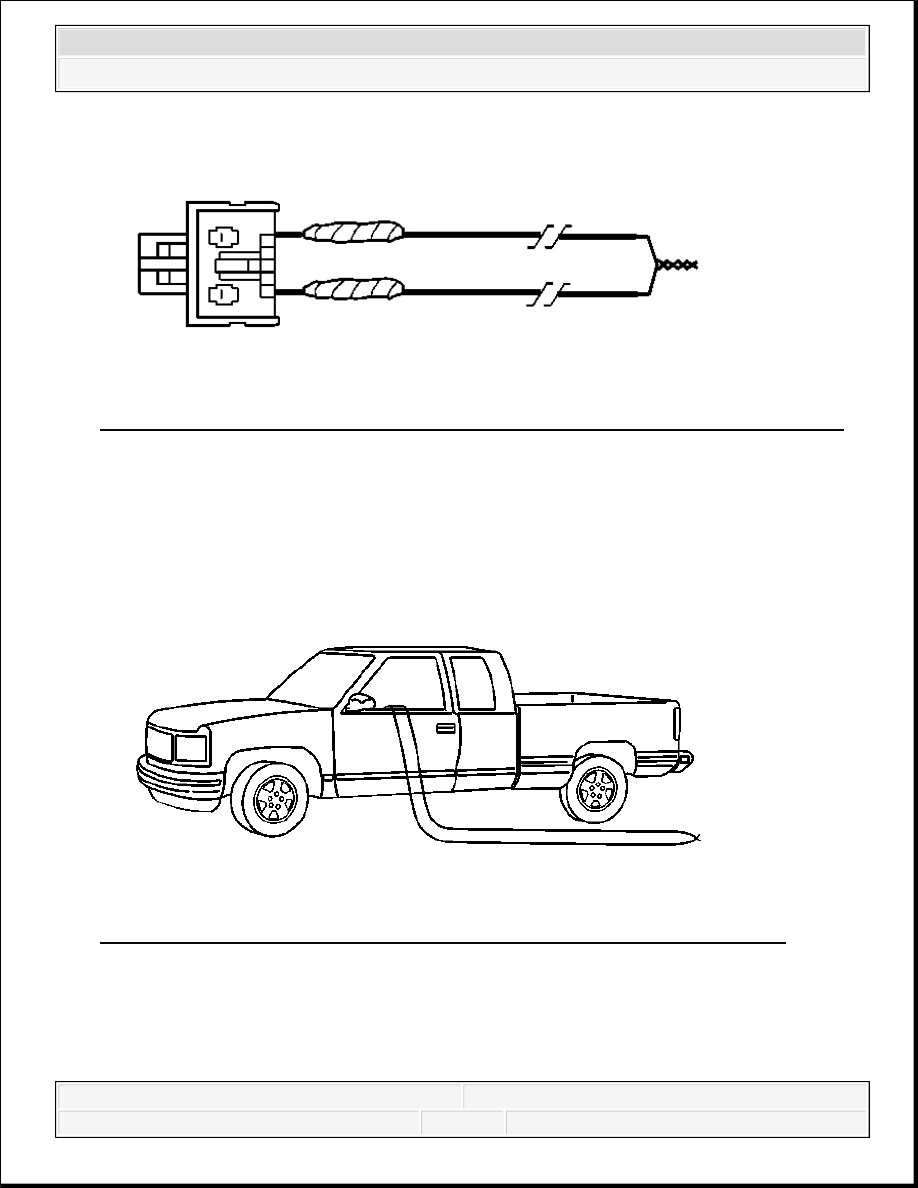

Fig. 87: Taping Remaining Connector Wire Lead To Remaining Deployment Wire
Courtesy of GENERAL MOTORS CORP.

31. Twist together, bend and tape the remaining connector wire lead to the remaining

deployment wire.

32. Connect the deployment harness to the yellow connector of the roof rail module.

Fig. 88: Routing The Deployment Harness Out Of The Vehicle's Driver Side
Courtesy of GENERAL MOTORS CORP.

33. Route the deployment harness out of the driver side of the vehicle.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



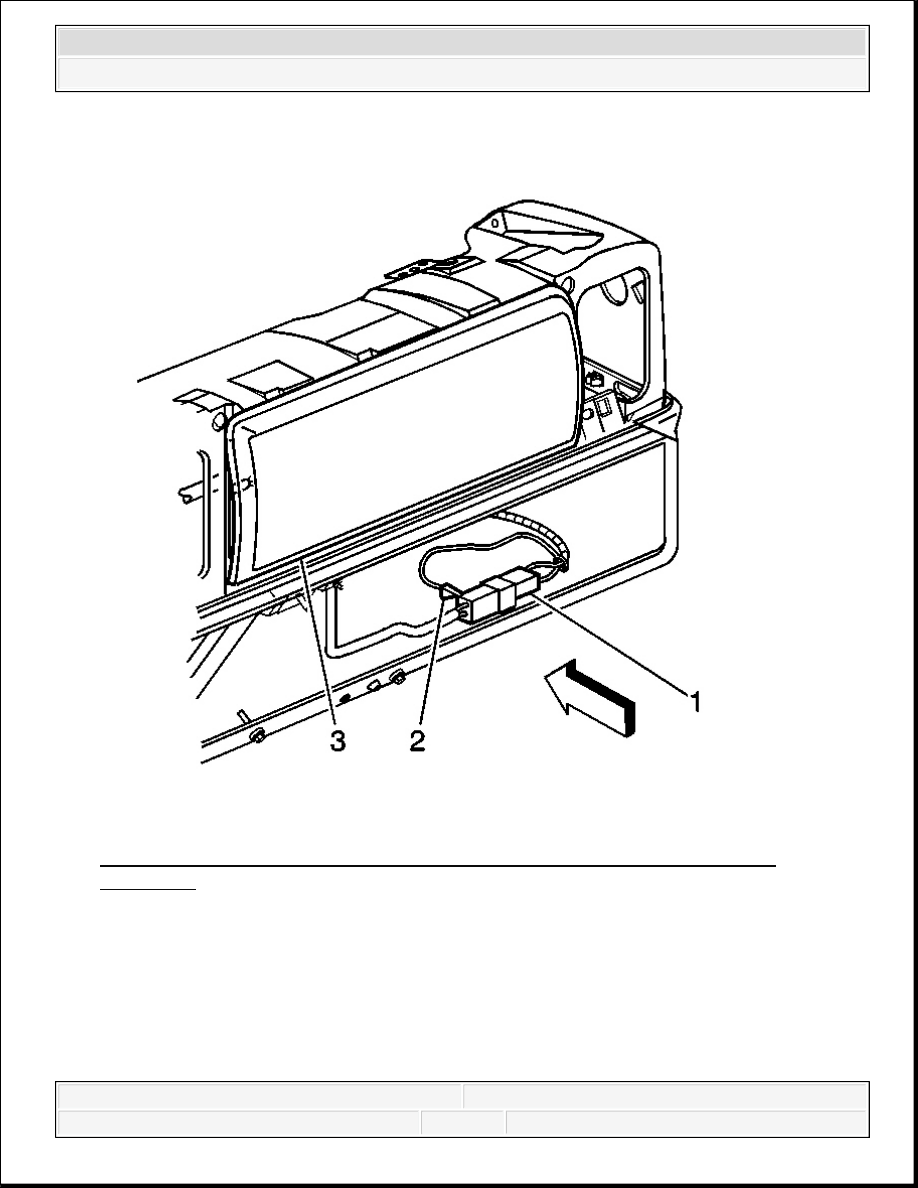

Fig. 89: View Of I/P Module Yellow Harness Connector & Vehicle Harness
Connector
Courtesy of GENERAL MOTORS CORP.

34. Disconnect the I/P module yellow harness connector (1) from the vehicle harness connector

(2).



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



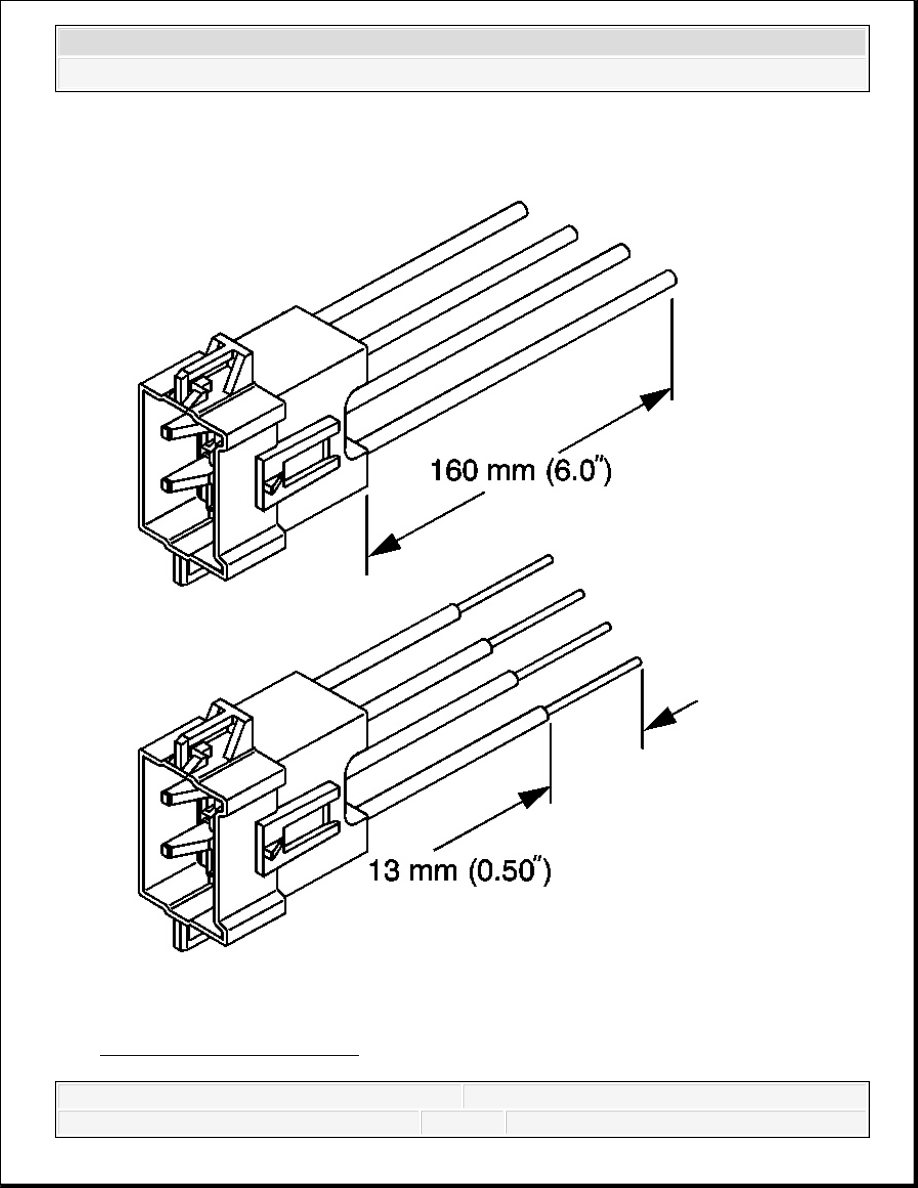

Fig. 90: Stripping SIR Wires
Courtesy of GENERAL MOTORS CORP.
