Hummer H3. Manual - part 606

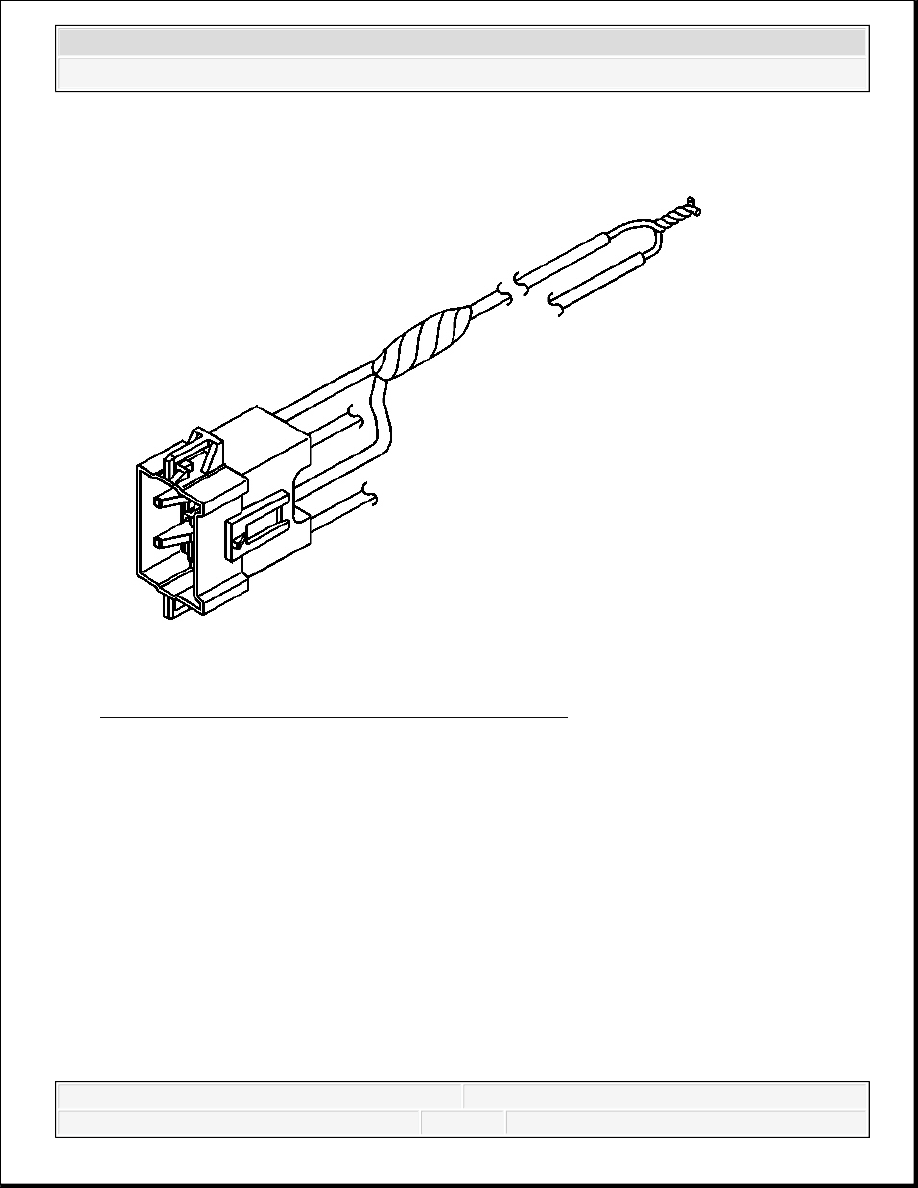

Fig. 77: Insulating Connection With Electrical Tape
Courtesy of GENERAL MOTORS CORP.

15. Secure and insulate the 3-wire connection to the deployment harness using electrical tape.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



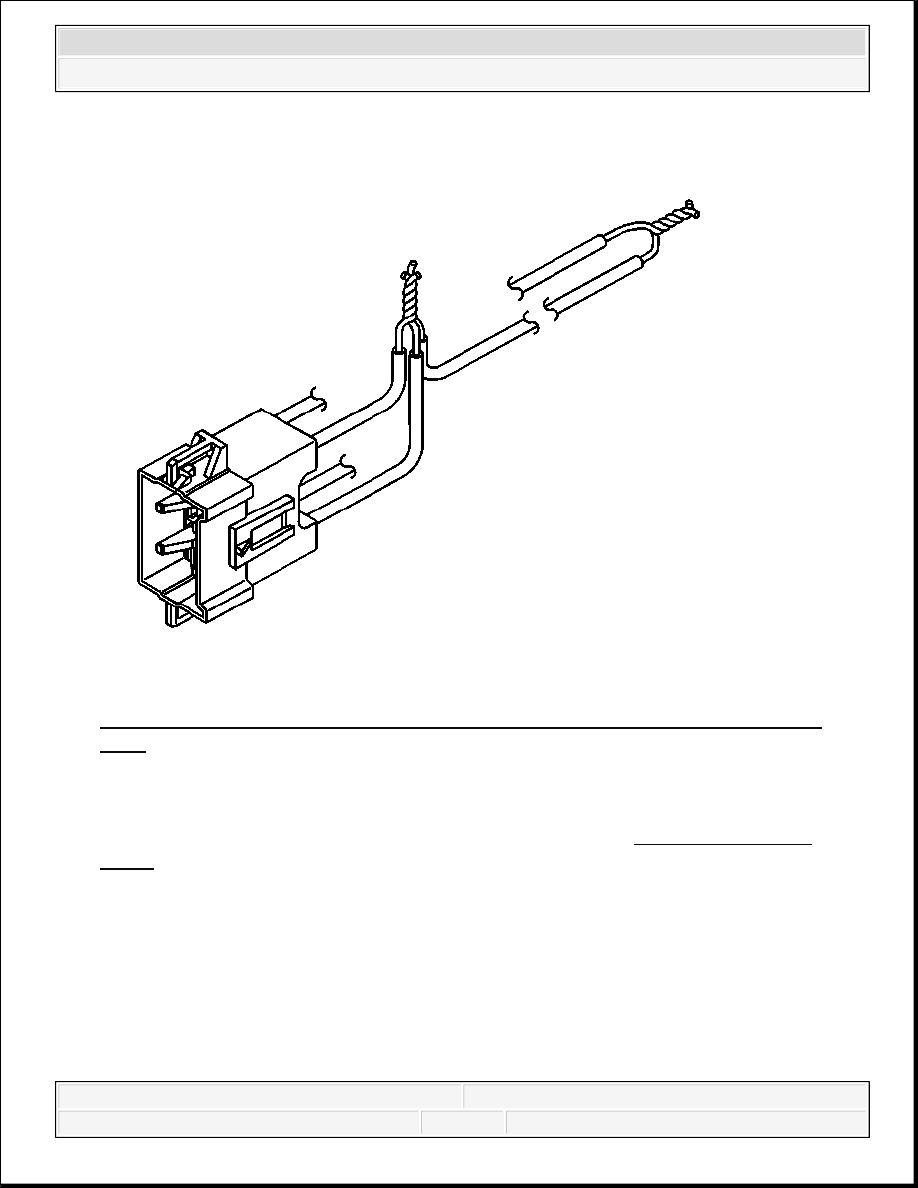

Fig. 78: Twisting Connector Wire Leads (Low Circuits) To Deployment Harness
Wire
Courtesy of GENERAL MOTORS CORP.

16. Twist together the 2 connector wire leads from the low circuits from both stages of the

steering wheel module, to one set of deployment wires. Refer to SIR Connector End
Views in order to determine the correct circuits.

17. Inspect that the 3-wire connection is secure.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



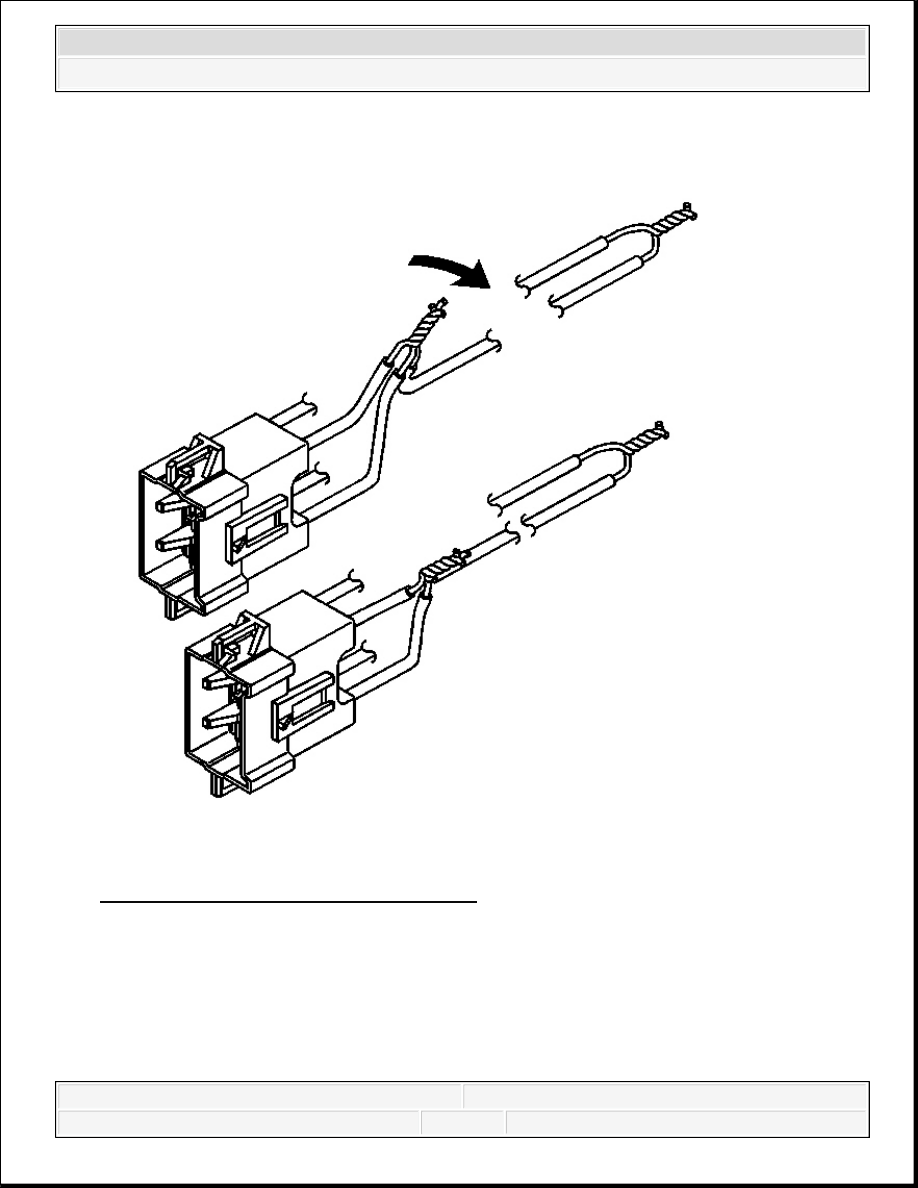

Fig. 79: Bending Twisted Connection Flat
Courtesy of GENERAL MOTORS CORP.

18. Bend flat the twisted connection.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



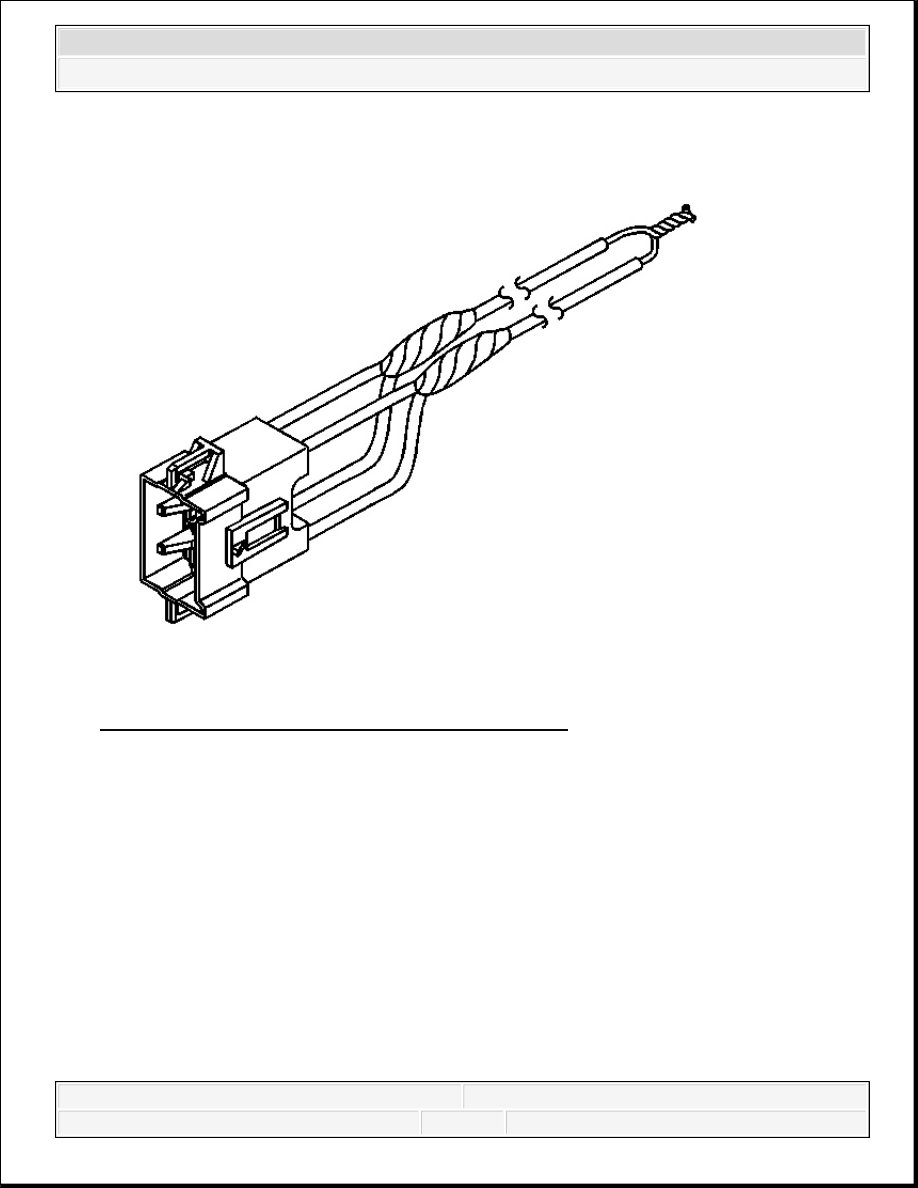

Fig. 80: Insulating Connection With Electrical Tape
Courtesy of GENERAL MOTORS CORP.

19. Secure and insulate the 3-wire connection to the deployment harness using electrical tape.

20. Connect the deployment harness to the connector on the steering wheel module.
