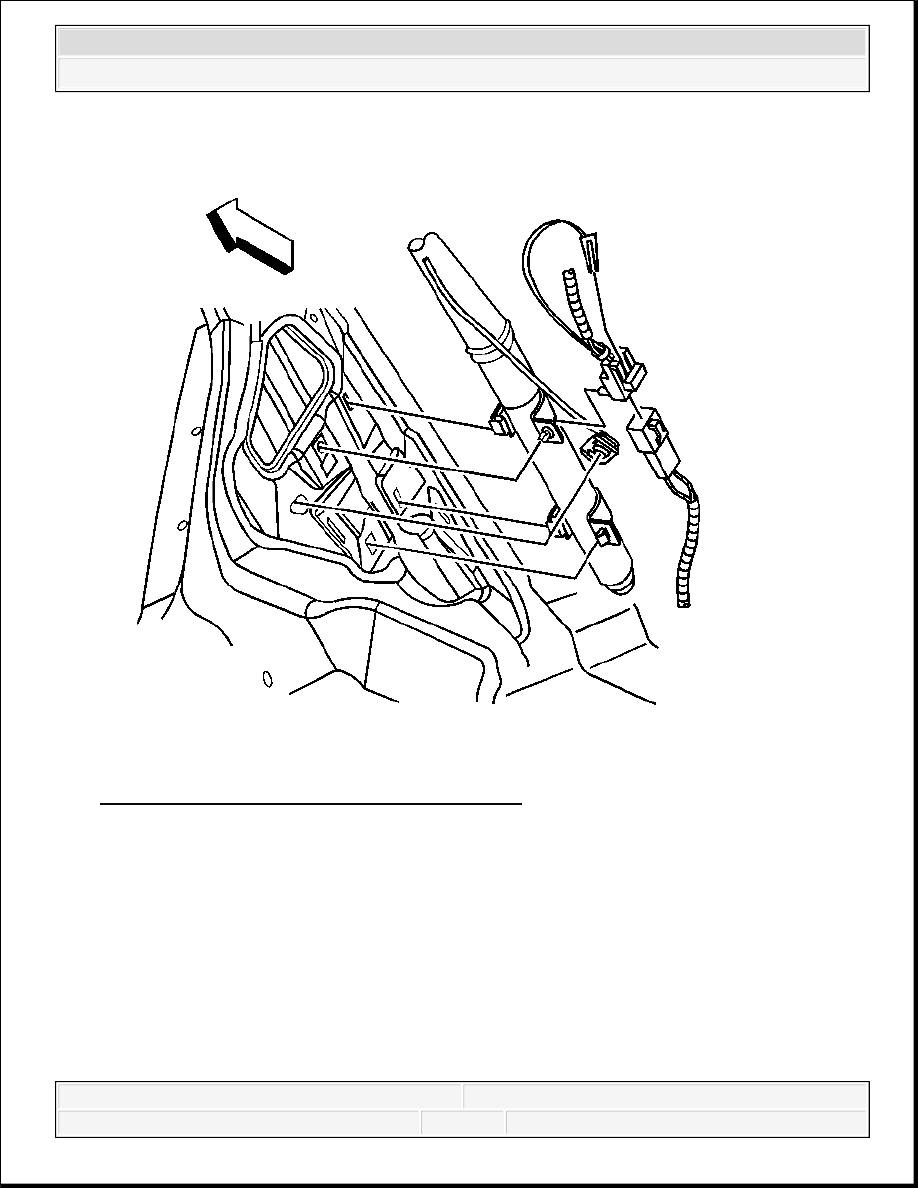

Fig. 99: Locating Roof Rail Module Connector
Courtesy of GENERAL MOTORS CORP.

50. Disconnect the yellow harness connector to the right roof rail air bag from the vehicle

harness connector.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

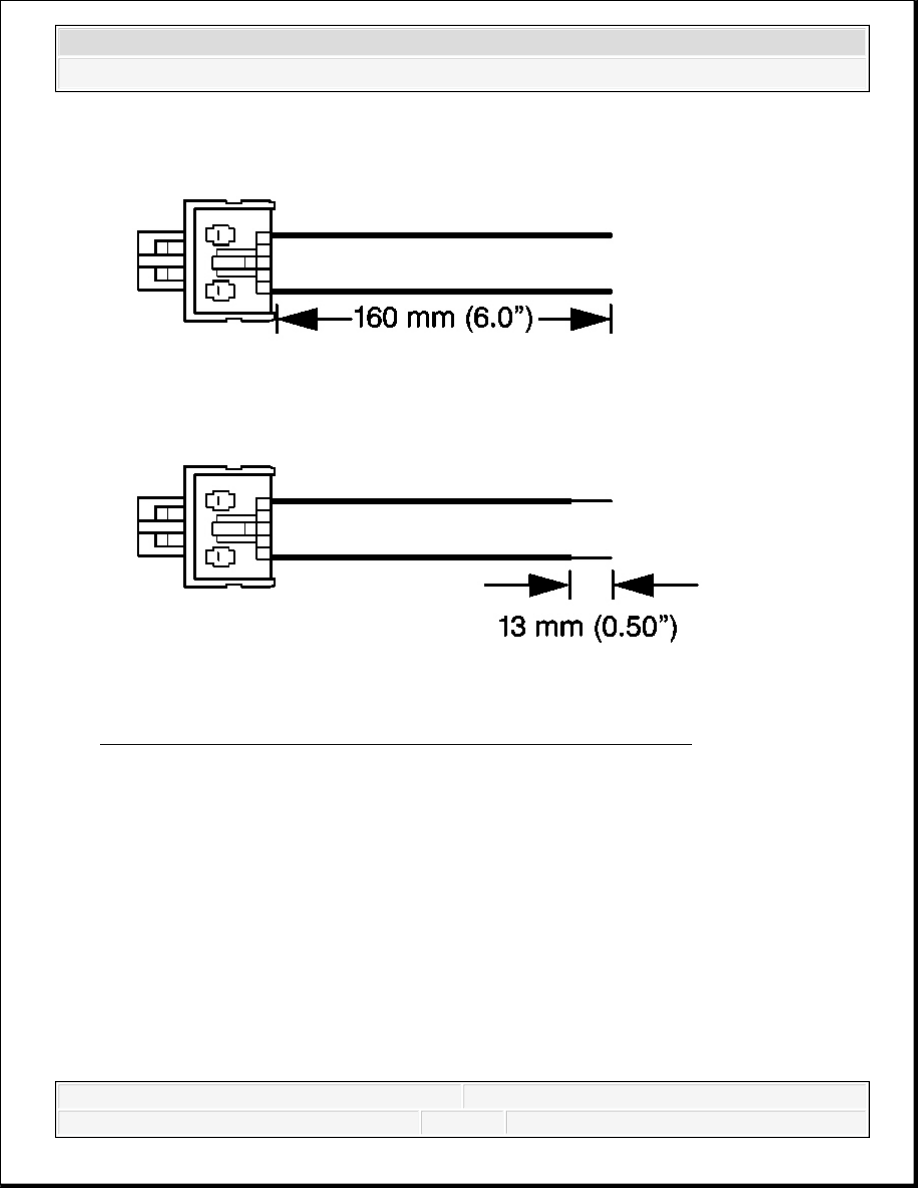

Fig. 100: Identifying Proper Stripping Of Connection Wire Leads
Courtesy of GENERAL MOTORS CORP.

51. Cut the harness connector out of the vehicle, leaving at least 16 cm (6 in) of wire at the

connector.

52. Strip 13 mm (0.5 in) of insulation from each of the connector wire leads.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

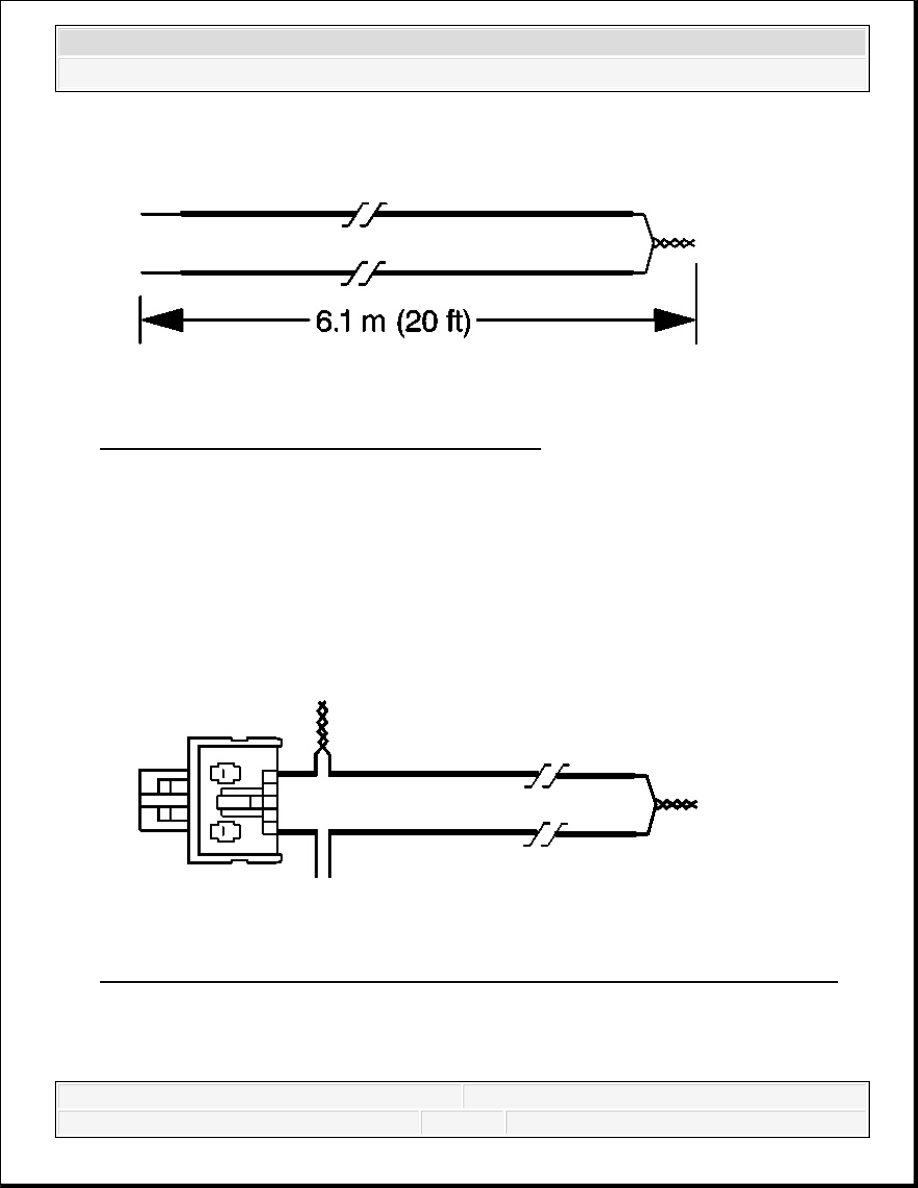

Fig. 101: Fabricating 20 Ft. Deployment Harness
Courtesy of GENERAL MOTORS CORP.

53. Cut two 6.1 m (20 ft) deployment wires from a 0.8 mm (18 gage) or thicker multi-strand

wire. These wires will be used to fabricate the roof rail module deployment harness.

54. Strip 13 mm (0.5 in) of insulation from both ends of the wires.

55. Twist together one end from each of the wires in order to short the wires.

Fig. 102: View Of Proper Twisting Of Connector Wire Lead To Deployment Wire
Courtesy of GENERAL MOTORS CORP.

56. Twist together one connector wire lead to one deployment wire.



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3

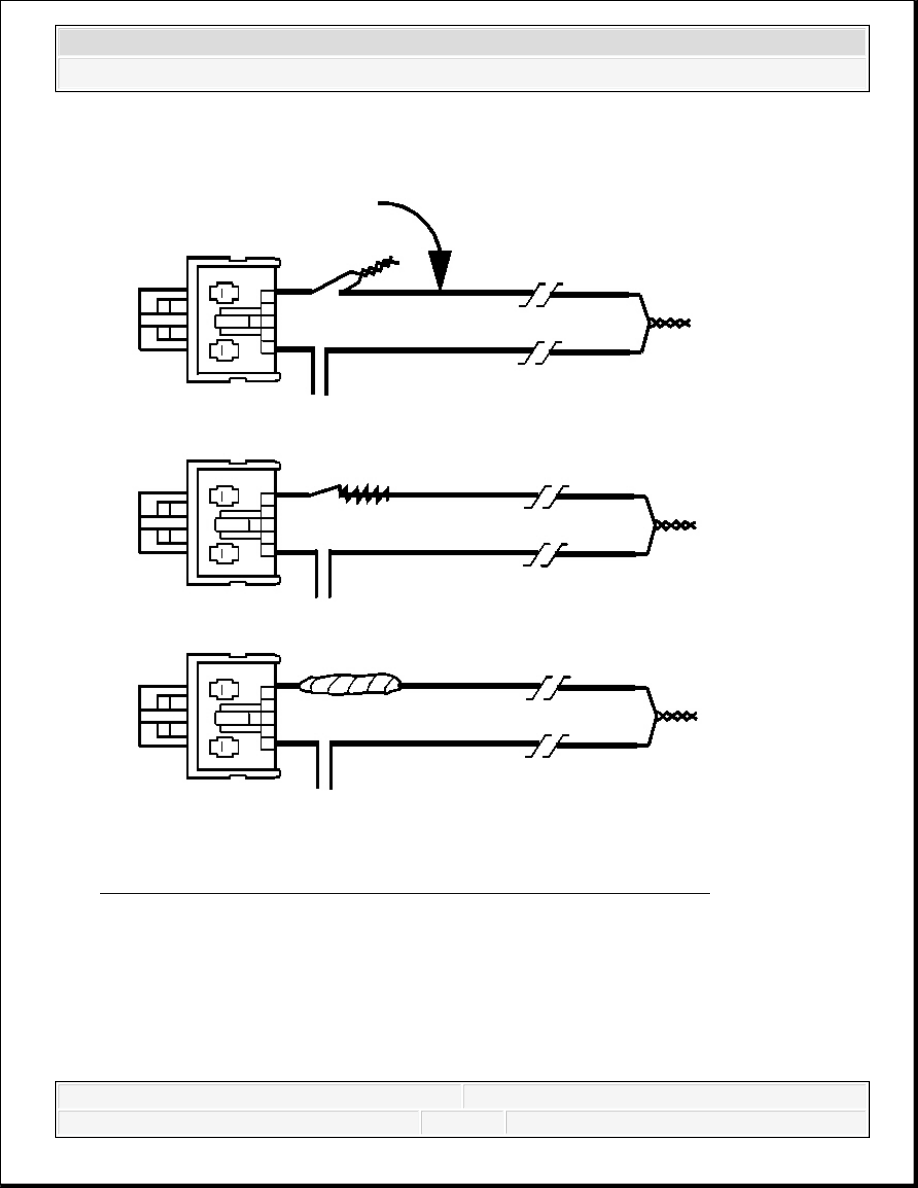

Fig. 103: Bending Twisted Connection Flat & Insulating With Tape
Courtesy of GENERAL MOTORS CORP.

57. Bend flat the twisted connection.

58. Secure and insulate the connection using electrical tape.
