Fig. 382: Checking Deck Surface For Flatness
Courtesy of GENERAL MOTORS CORP.

1. Clean the sealing material from all gasket mating surfaces.

2. Clean the engine block with a cleaning solution.

3. Flush the engine block with clean water.

4. Clean the oil passages.

5. Coat the cylinder bores and the machined surfaces with engine oil.

6. Inspect the threaded holes. Clean the holes with a tap, if needed.

7. Use a straight edge and a feeler gage to check the deck surface for flatness. Carefully



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



remove any minor irregularities. Replace the block if there is more than 0.08 mm (0.003 in)
gap.

Fig. 383: Measuring Cylinder Bores With J 8087
Courtesy of GENERAL MOTORS CORP.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



8. Inspect the cylinder bores. Use J 8087 to measure the cylinder bore. See Special Tools.

Inspect the bores for the following conditions:

Wear

Taper

Runout

Ridging

9. Replace the cylinder sleeve if the bore is out of specification.

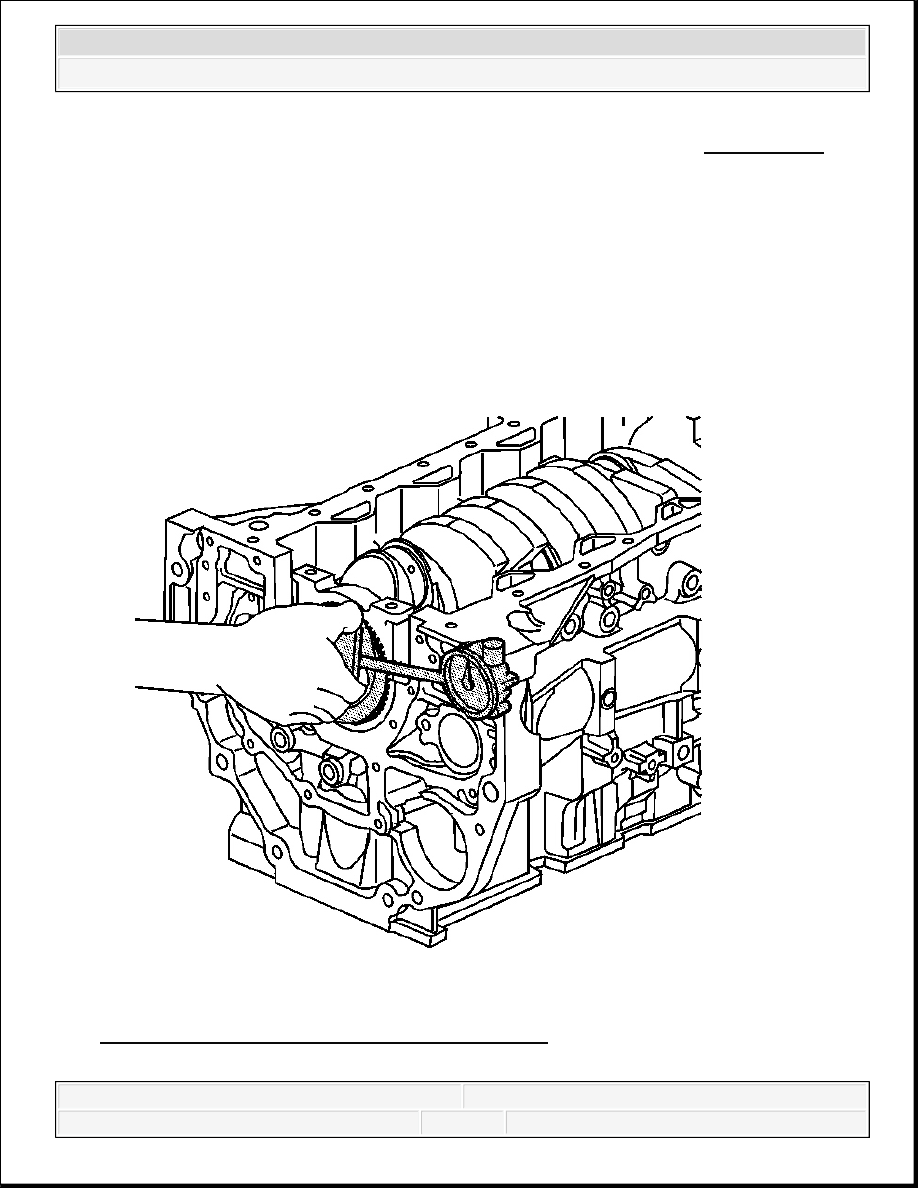

Fig. 384: Measuring Engine Block Flange Runout
Courtesy of GENERAL MOTORS CORP.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



10. Inspect the oil pan rail for nicks. Use a flat file to remove an nicks.

11. Inspect the front cover attaching area for nicks. Use a flat file to remove any nicks.

12. Inspect the mating surfaces of the transmission case.

13. Use the following procedure to measure the engine block flange runout at the mounting bolt

hole bosses:

1. Temporarily install the crankshaft. Measure the crankshaft flange runout.

2. Hold a gage plate flat against the crankshaft flange.

3. Place J 8001 (dial indicator stem) on the transmission mounting bolt hole boss. Set the

indicator to zero.

4. Record the readings obtained from all of the bolt hole bosses. The measurements

should not vary more than 0.25 mm (0.010 in).

5. Recheck the crankshaft flange runout if the readings vary more than 0.25 mm (0.010

in). If the crankshaft flange runout is within the specification, replace the engine block.
