Hummer H3. Manual - part 185

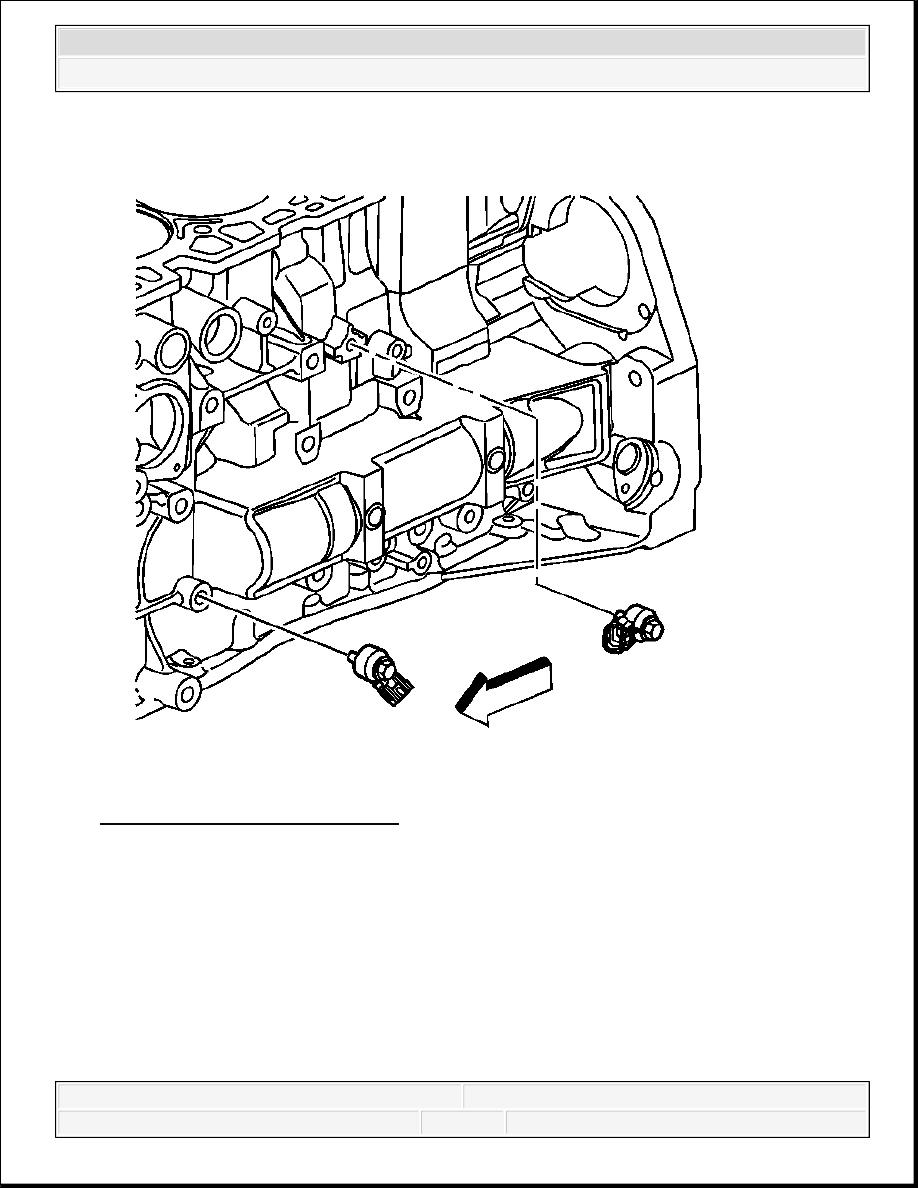

Fig. 378: View Of Knock Sensors
Courtesy of GENERAL MOTORS CORP.

4. Remove the knock sensors.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

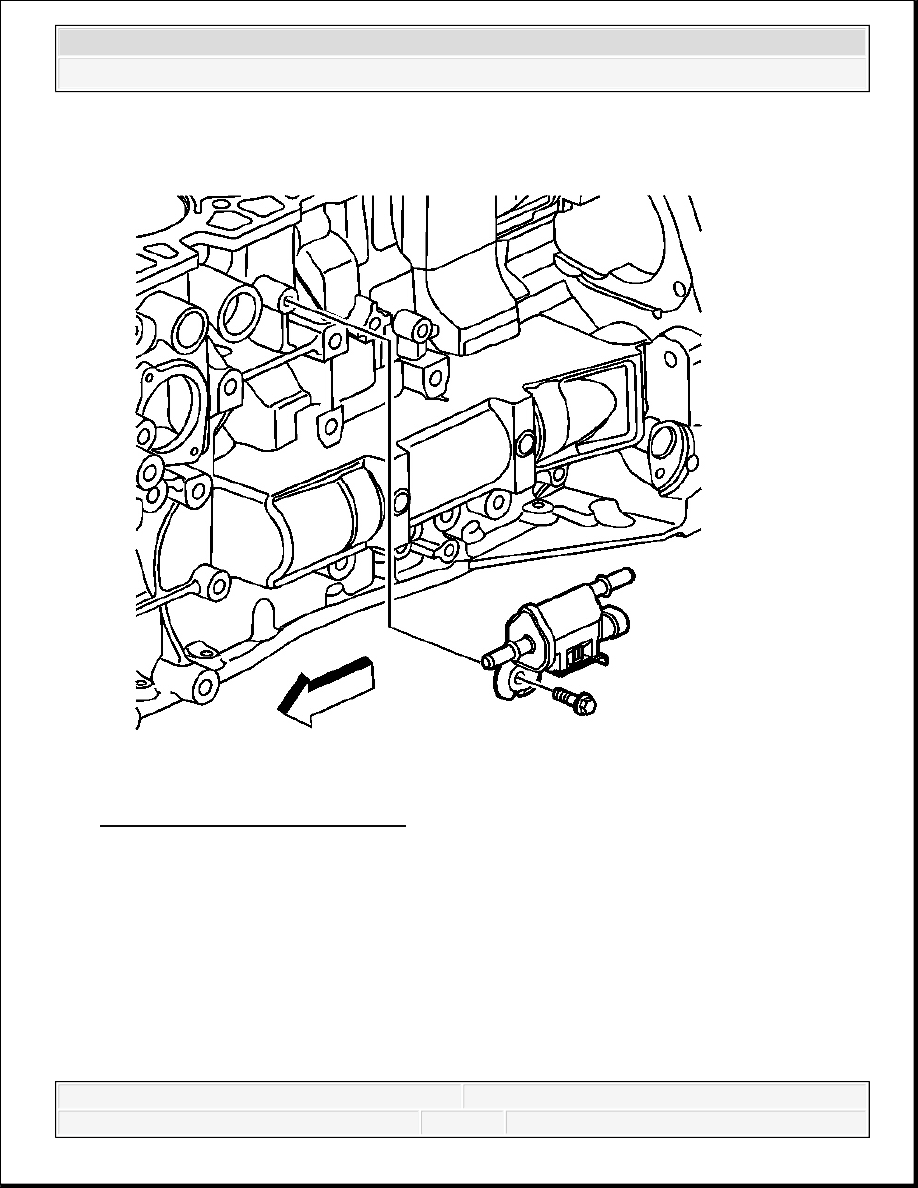

Fig. 379: View Of EVAP Solenoid
Courtesy of GENERAL MOTORS CORP.

5. Remove the EVAP solenoid.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

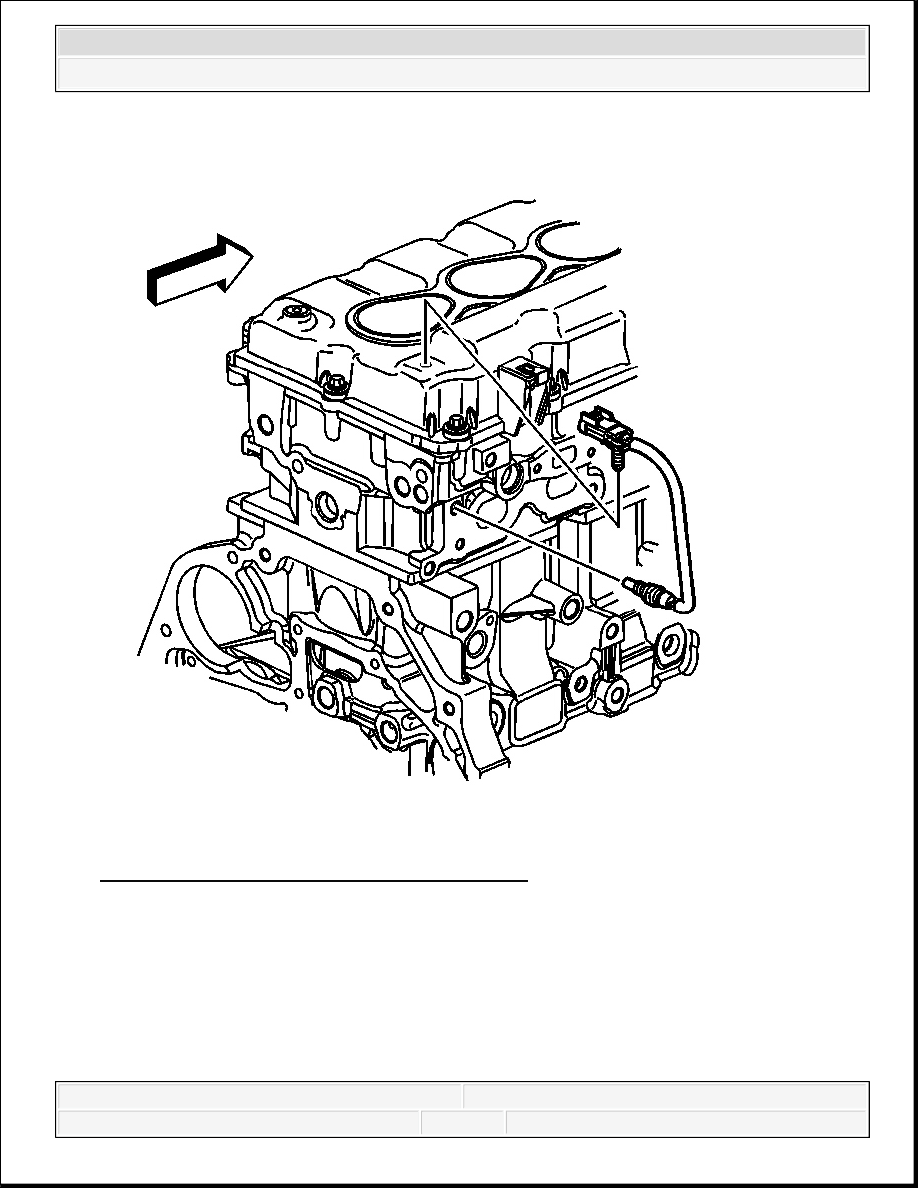

Fig. 380: View Of Coolant Temperature Sensor
Courtesy of GENERAL MOTORS CORP.

6. Remove the coolant temperature sensor.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

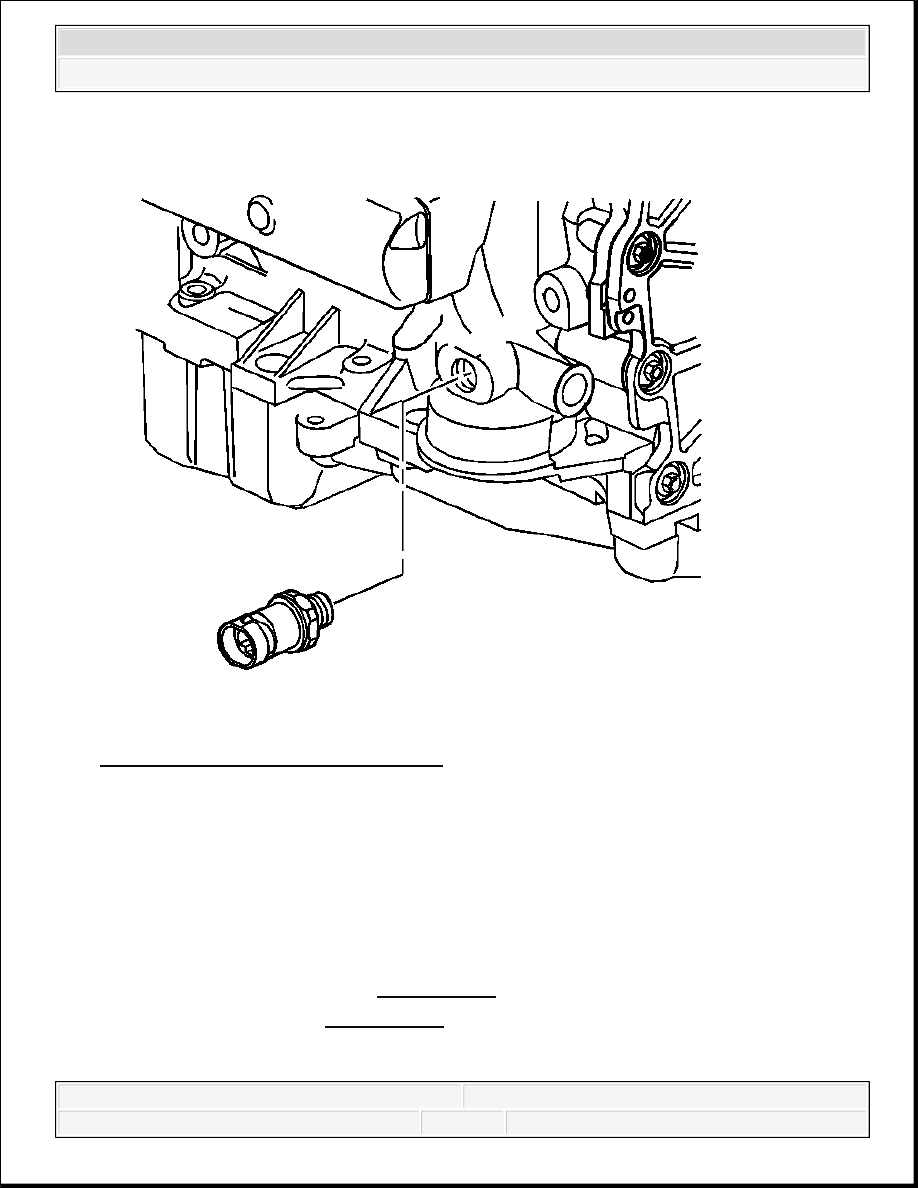

Fig. 381: View Of Oil Pressure Switch
Courtesy of GENERAL MOTORS CORP.

7. Remove the oil pressure switch.

ENGINE BLOCK CLEANING AND INSPECTION

Tools Required

J 8001 Dial Indicator Set

J 8087 Cylinder Bore Gage. See Special Tools.

J 45059 Angle Meter. See Special Tools.
