Hummer H3. Manual - part 183

Fig. 370: View Of Right Bearing
Courtesy of GENERAL MOTORS CORP.

10. Remove and discard the right front bearing (1).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

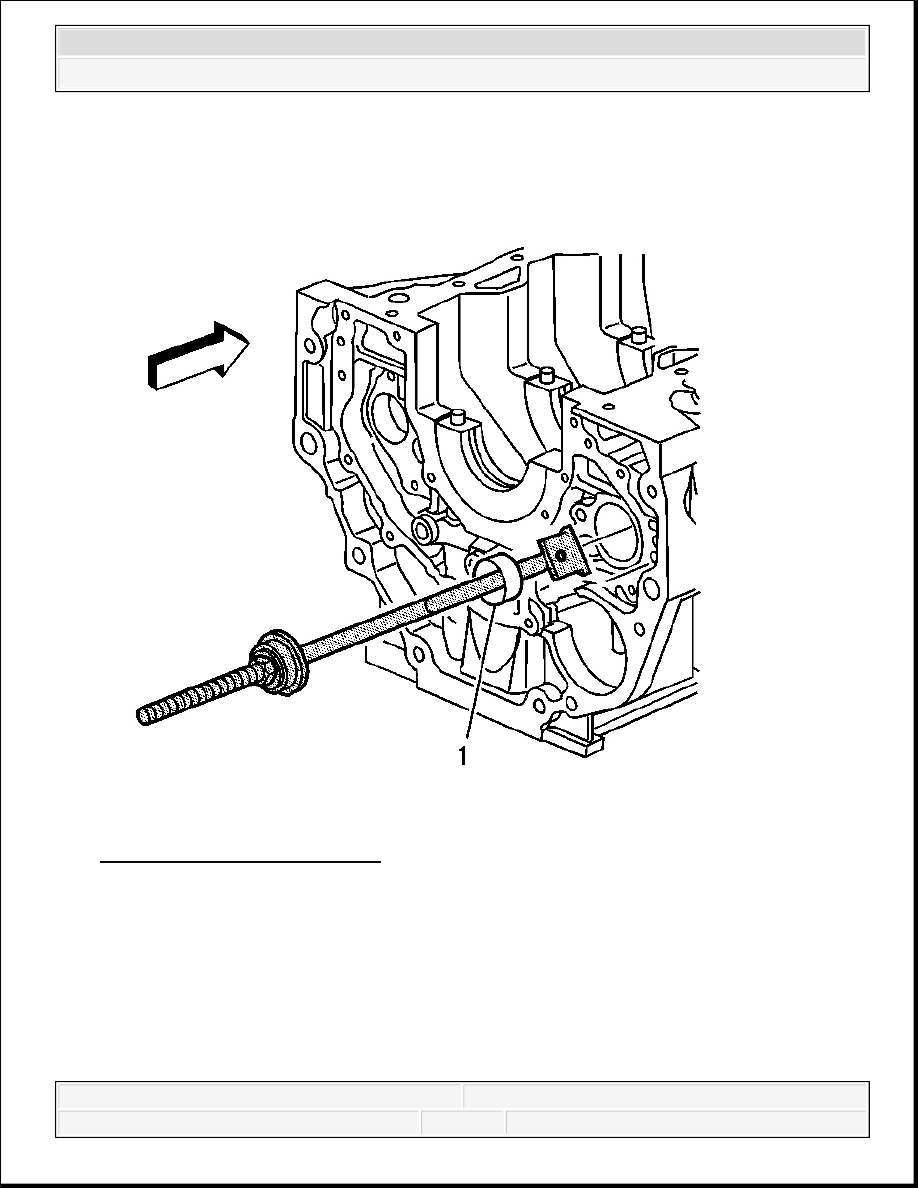

Fig. 371: Installing J 4425 Into Left Balance Shaft Bearing Bore
Courtesy of GENERAL MOTORS CORP.

11. Install J 44225 into the left balance shaft bearing bore.

12. Position the swivel end inside lip of J 44225 against the frontside of the rear bearing.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

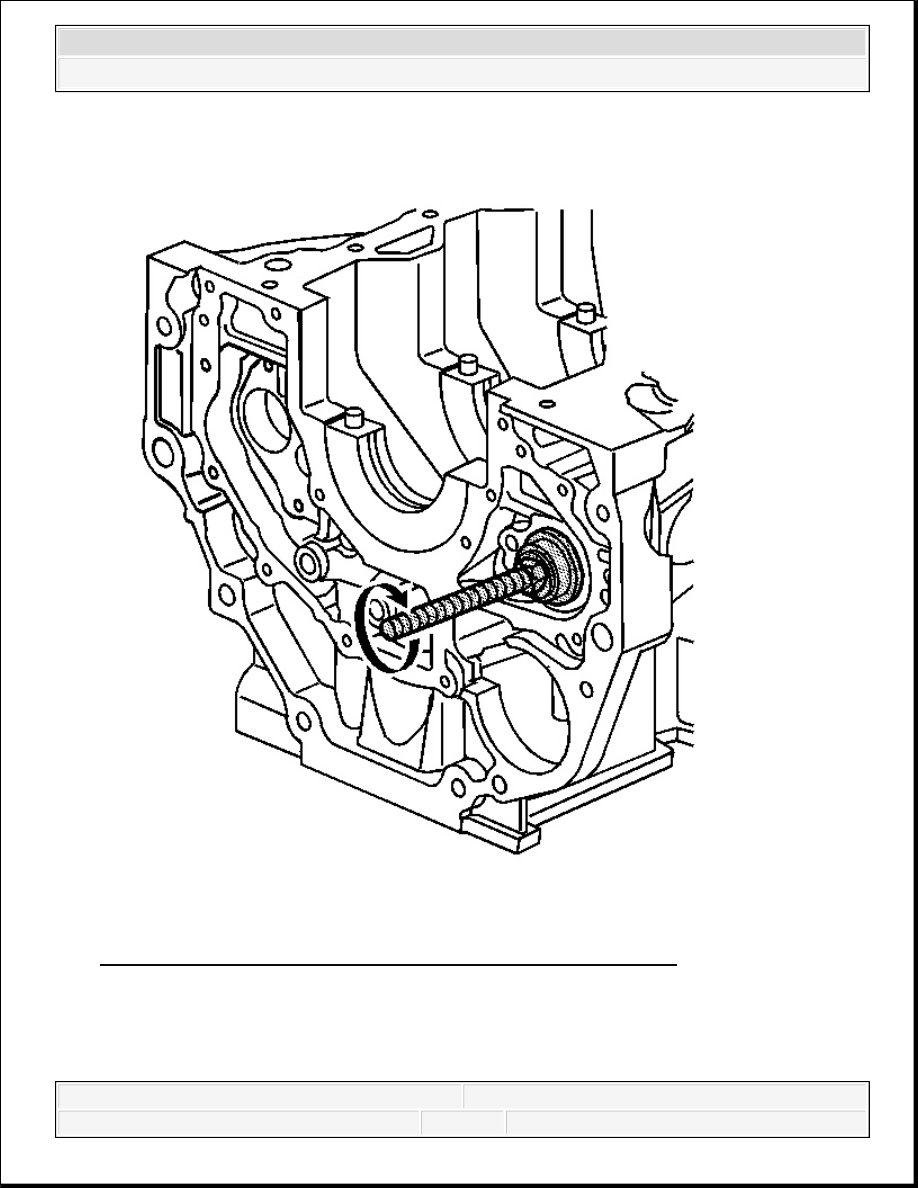

13. Turn the nut clockwise to remove the bearing.

Fig. 372: View Of Left Bearing
Courtesy of GENERAL MOTORS CORP.

14. Remove and discard the left rear bearing (1).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

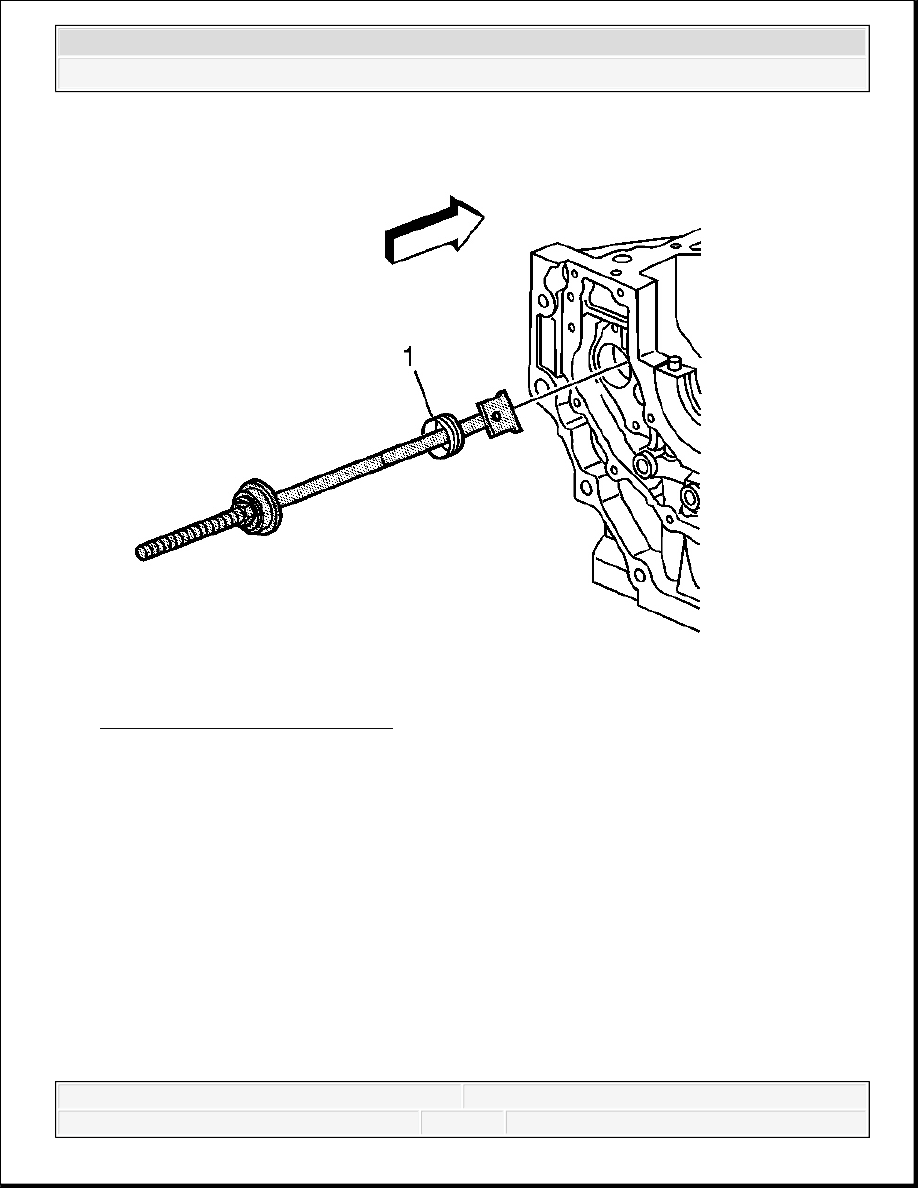

Fig. 373: Installing J 4425 Into Left Balance Shaft Bearing Bore
Courtesy of GENERAL MOTORS CORP.

15. Install J 44225 into the left balance shaft bearing bore.

16. Position the swivel end inside lip of J 44225 against the frontside of the front bearing.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
