Tool Required

J 41240 Pulley Holding Tool. See Special Tools.

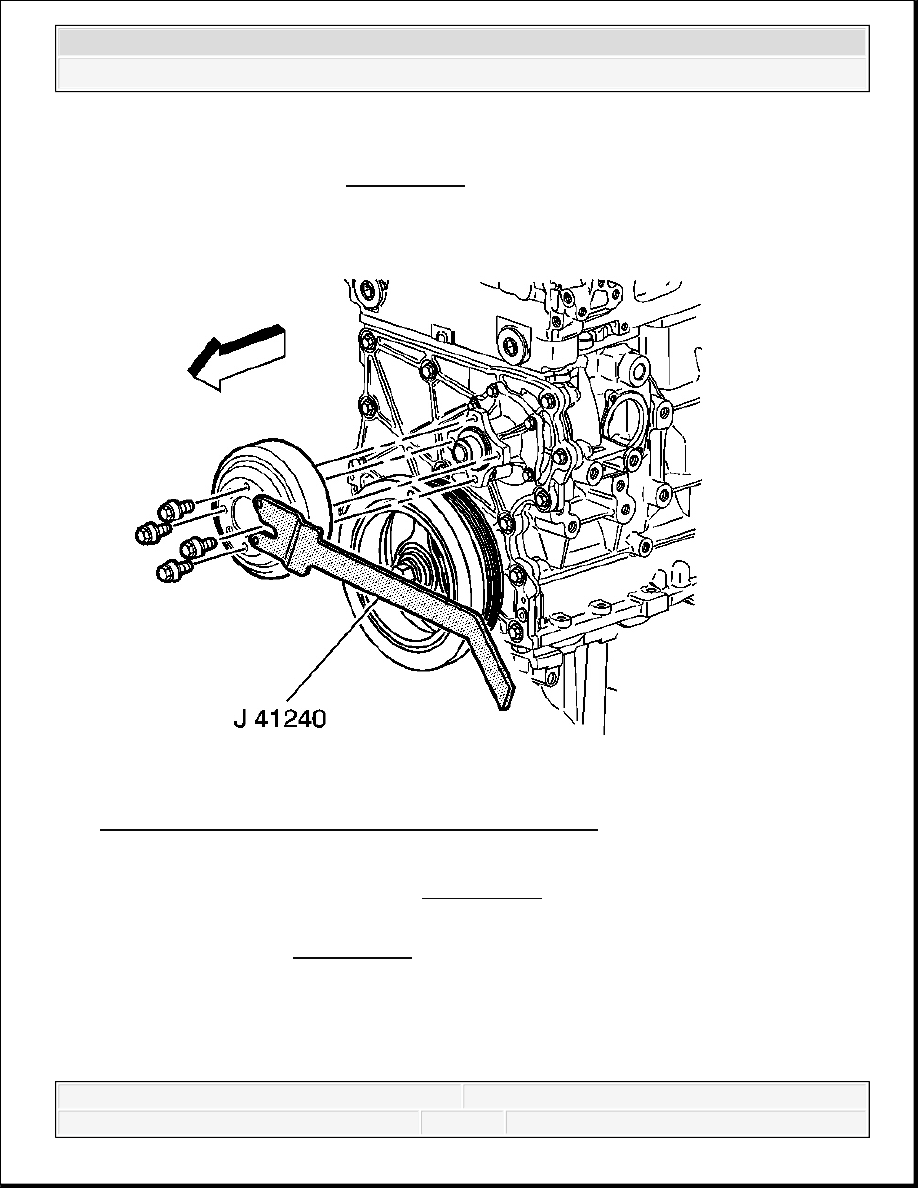

Fig. 314: View Of Water Pump Pulley, Bolts & J 41240
Courtesy of GENERAL MOTORS CORP.

1. Install J 41240 to hold the pulley. See Special Tools.

2. Remove the water pump pulley bolts.

3. Remove J 41240 . See Special Tools.

4. Remove the water pump pulley



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

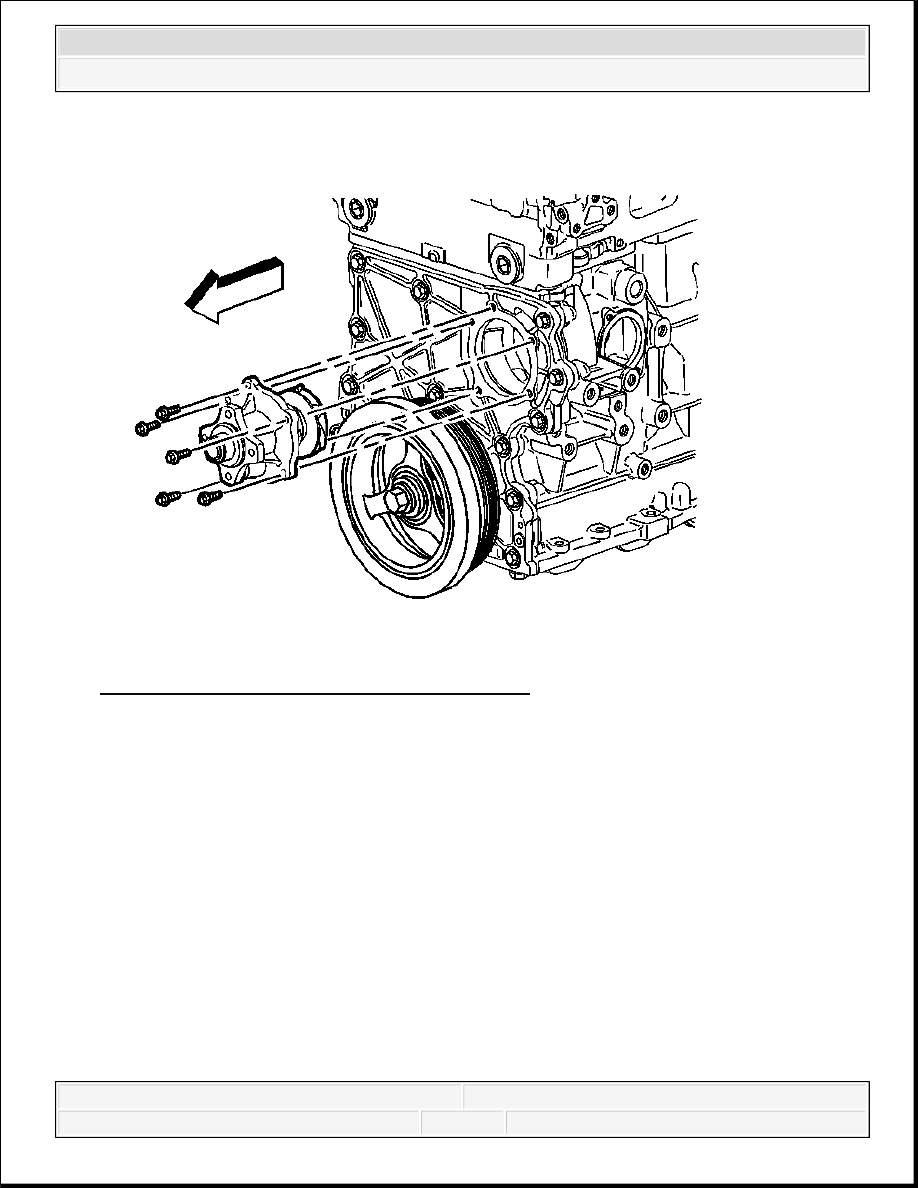

Fig. 315: View Of Water Pump, Gasket & Bolts
Courtesy of GENERAL MOTORS CORP.

5. Remove the water pump bolts.

6. Remove the water pump.

7. Remove and discard the water pump gasket.

THERMOSTAT HOUSING REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

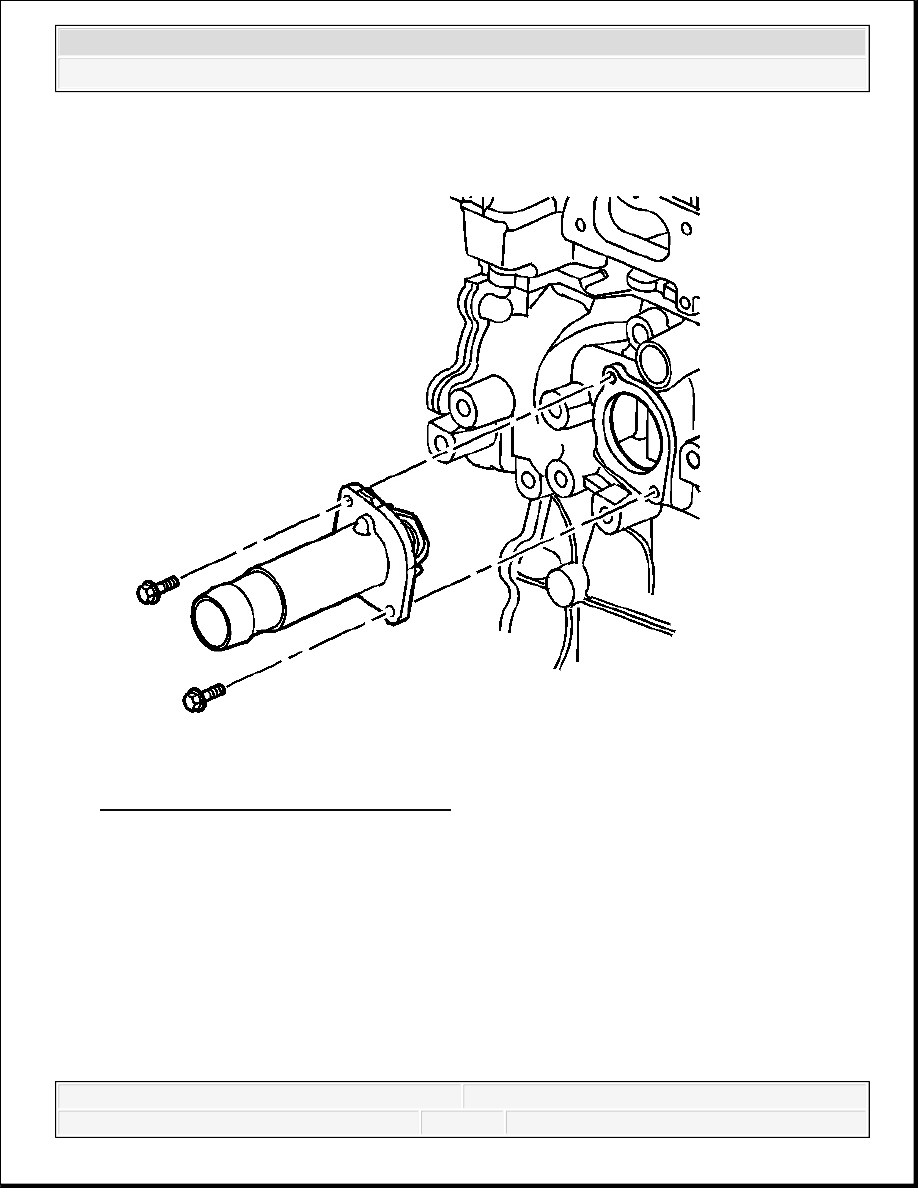

Fig. 316: View Of Thermostat Housing
Courtesy of GENERAL MOTORS CORP.

1. Remove the thermostat housing bolts.

2. Remove the thermostat housing.

INTAKE MANIFOLD REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

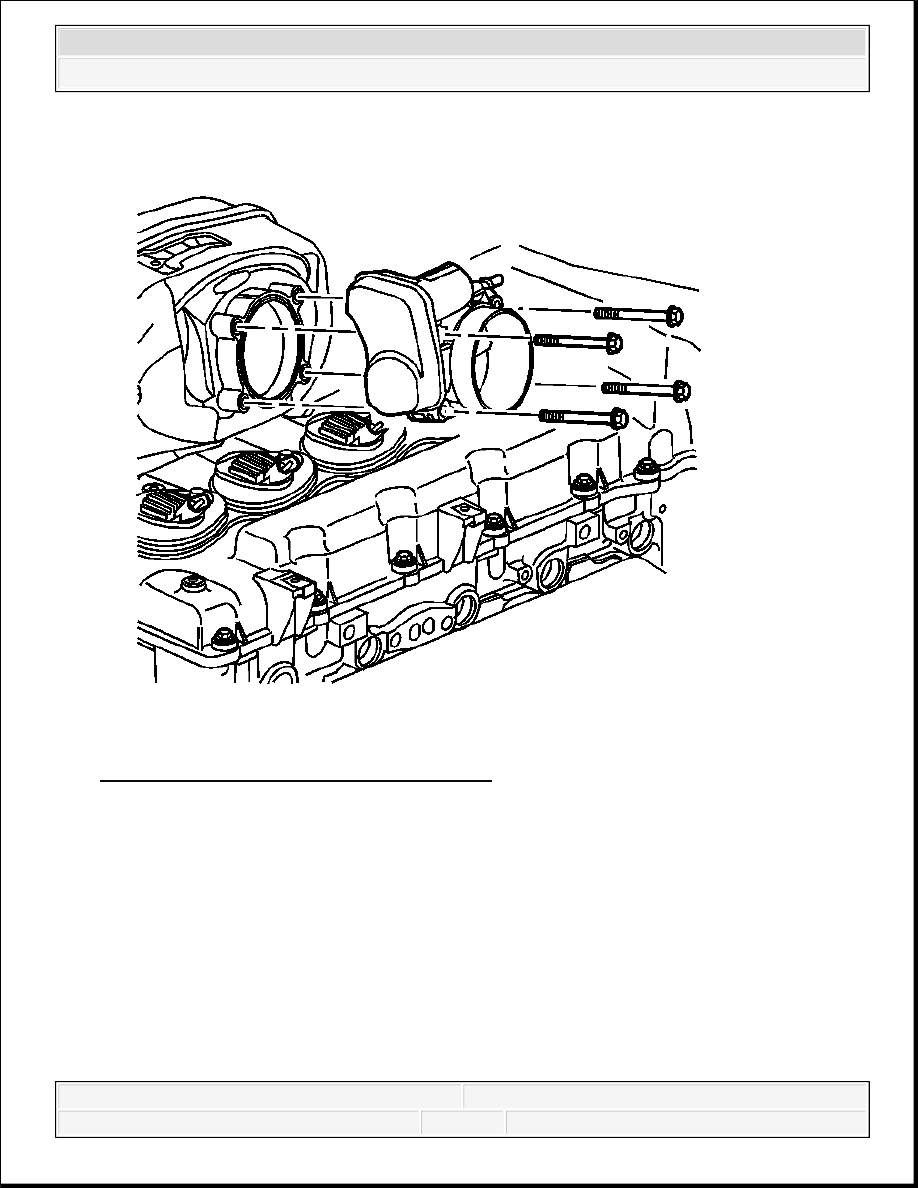

Fig. 317: View Of Throttle Control Module
Courtesy of GENERAL MOTORS CORP.

1. Remove the throttle control module bolts.

2. Remove the throttle control module.

3. Remove and discard the throttle control module gasket.
