Hummer H3. Manual - part 167

Fig. 306: View Of Exhaust Manifold Studs
Courtesy of GENERAL MOTORS CORP.

3. Remove the exhaust manifold studs (if needed).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 307: View Of Exhaust Manifold
Courtesy of GENERAL MOTORS CORP.

4. Remove the exhaust manifold bolts.

5. Remove the exhaust manifold.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 308: View Of Exhaust Manifold Gasket
Courtesy of GENERAL MOTORS CORP.

6. Remove and discard the exhaust manifold gasket.

OIL FILTER ADAPTER REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

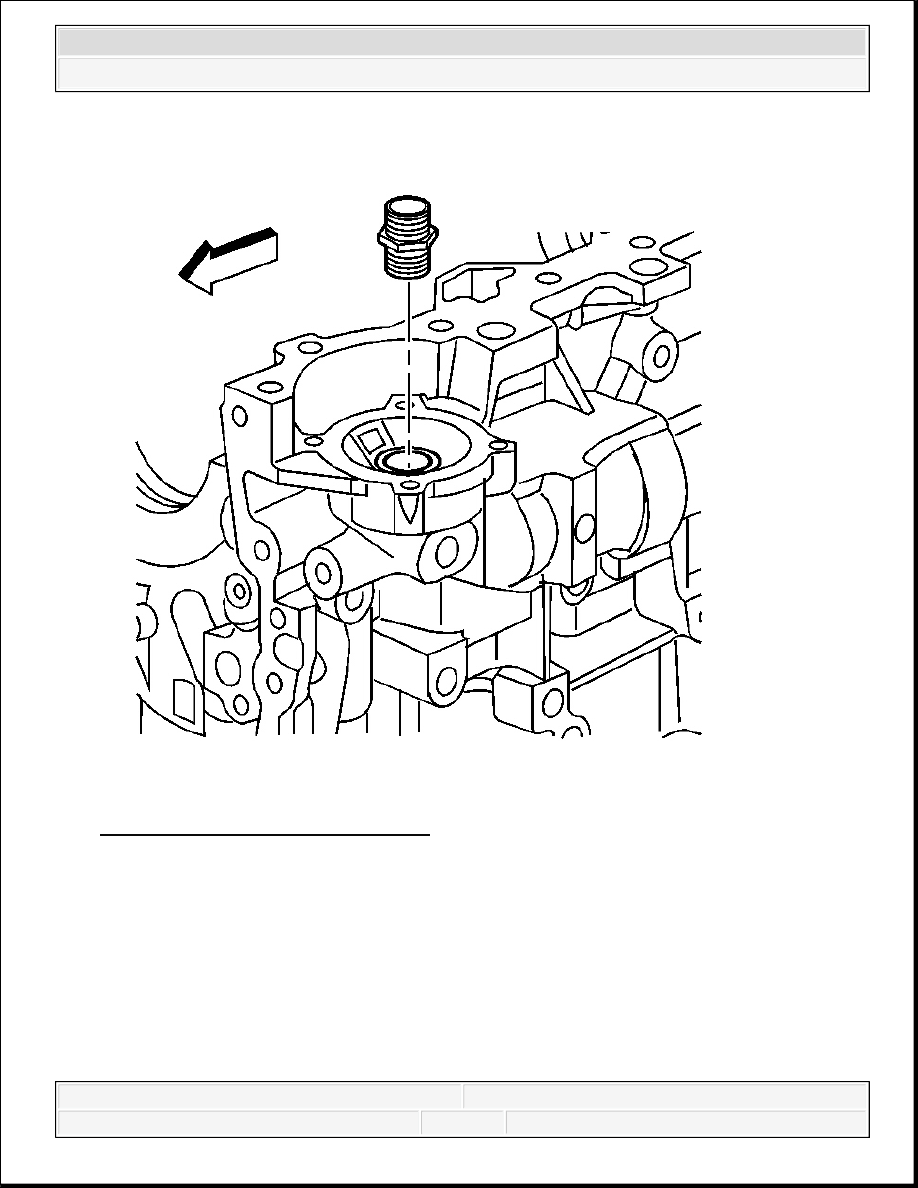

Fig. 309: View Of Oil Filter Adapter
Courtesy of GENERAL MOTORS CORP.

1. Remove the oil filter adapter.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
