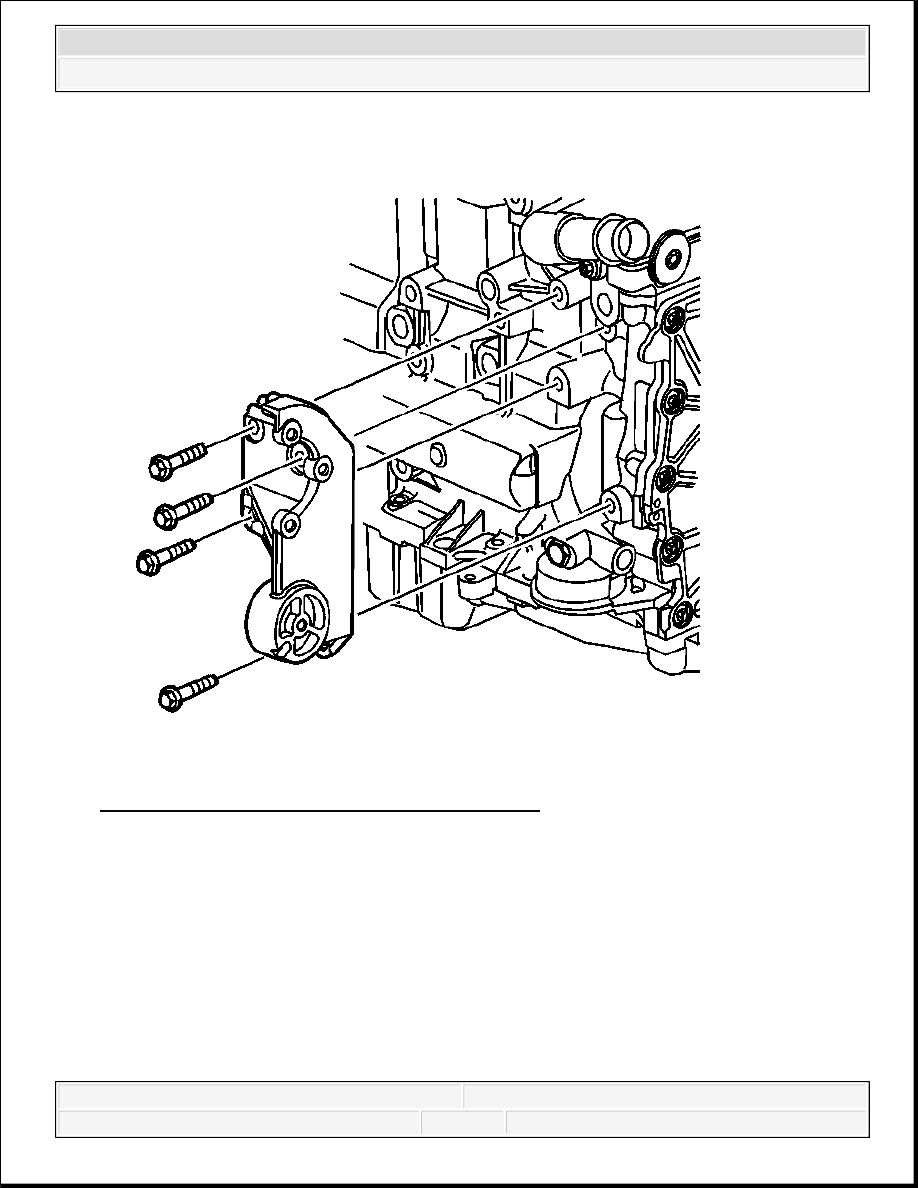

Fig. 302: View Of Power Steering Pump Bracket
Courtesy of GENERAL MOTORS CORP.

1. Remove the power steering pump bracket bolts.

2. Remove the power steering pump bracket.

DRIVE BELT IDLER PULLEY REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



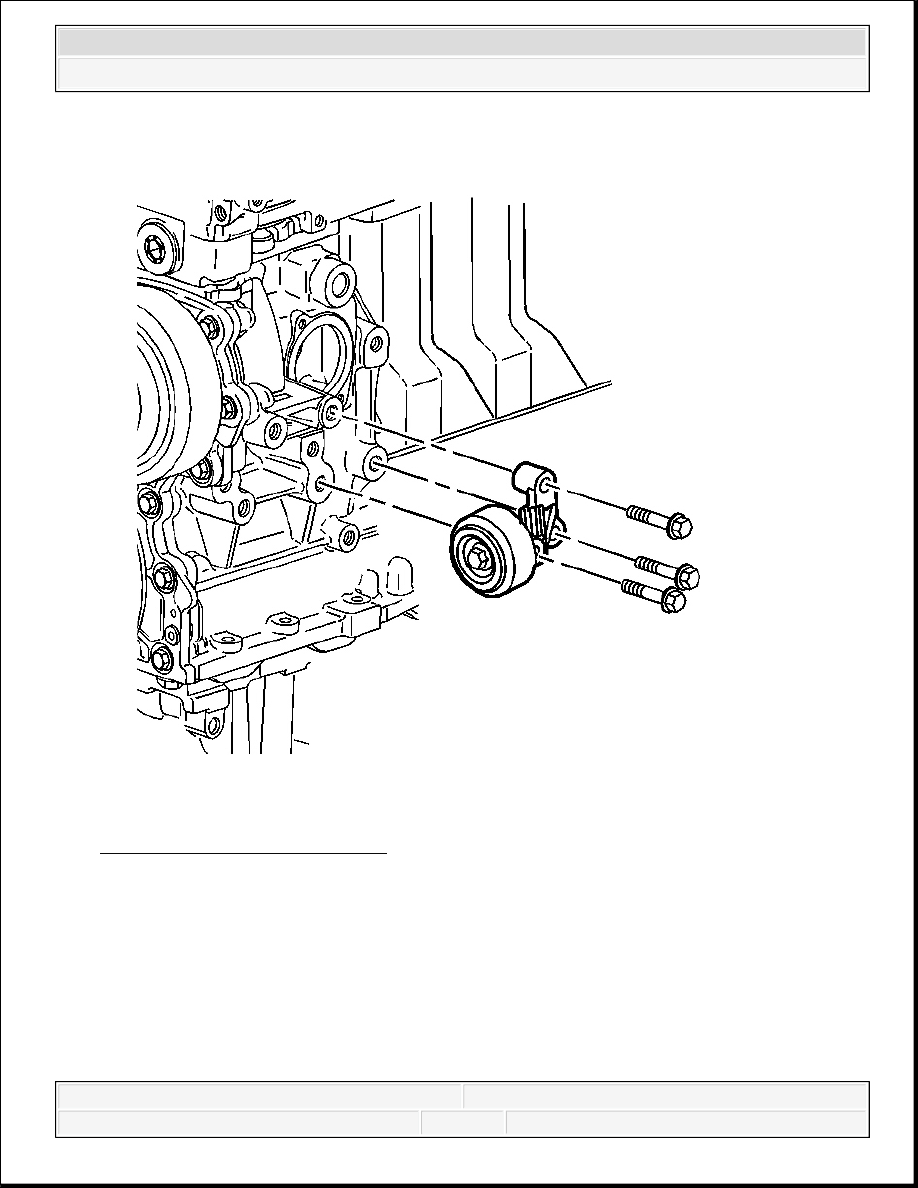

Fig. 303: Drive Belt Idler Pulley
Courtesy of GENERAL MOTORS CORP.

1. Remove the drive belt idler pulley bolts.

2. Remove the drive belt idler pulley.

OIL LEVEL INDICATOR AND TUBE REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



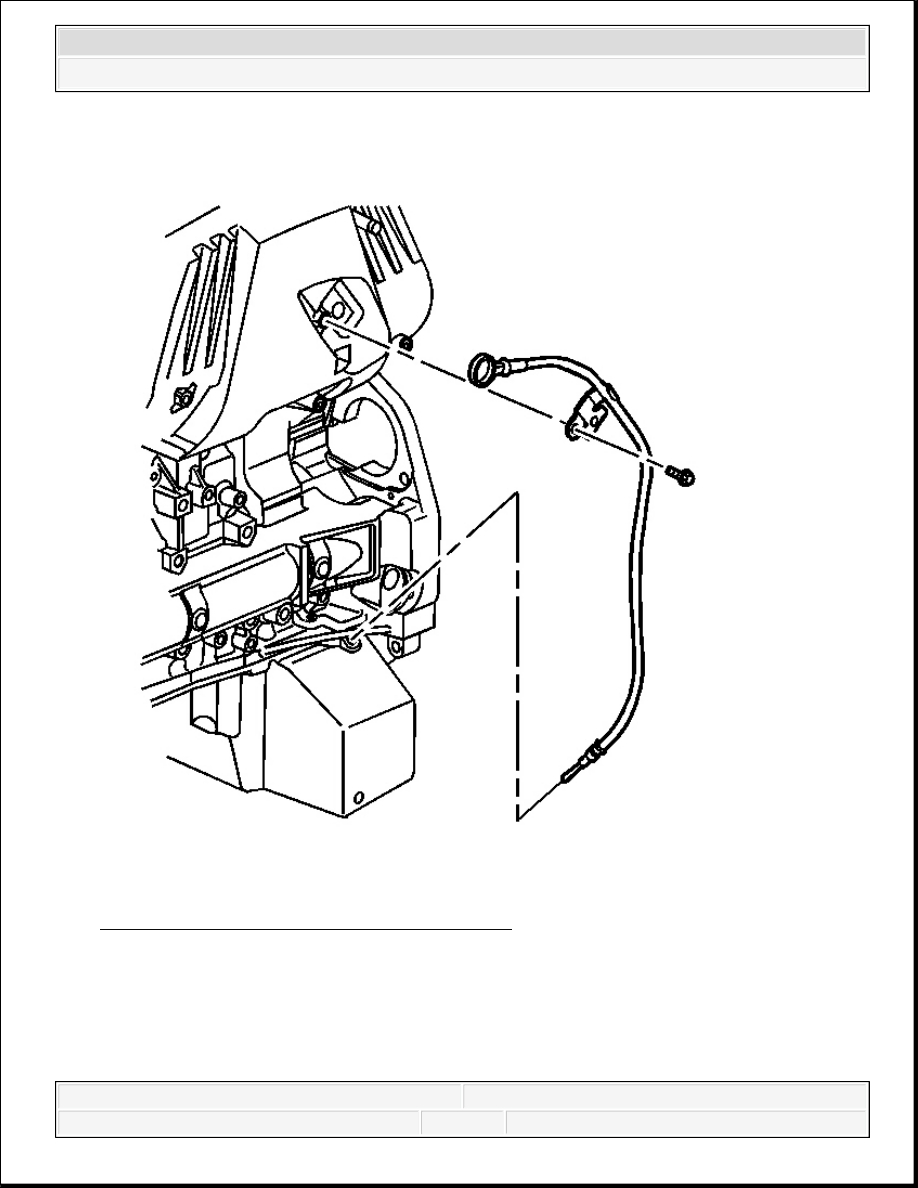

Fig. 304: View Of Oil Level Indicator & Tube
Courtesy of GENERAL MOTORS CORP.

1. Remove the oil level indicator.

2. Remove the oil level indicator tube bolt.

3. Remove the oil level indicator tube.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



EXHAUST MANIFOLD REMOVAL

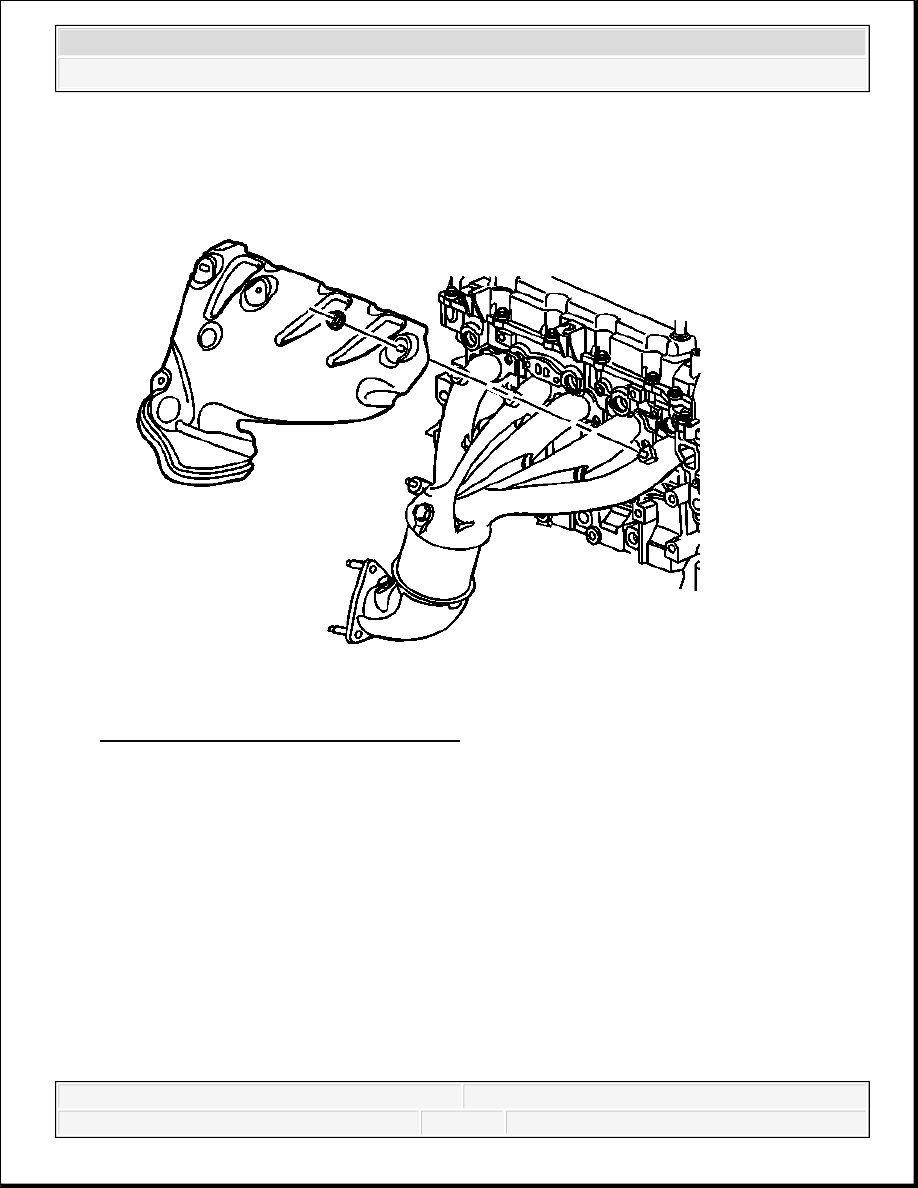

Fig. 305: Exhaust Manifold Heat Shield
Courtesy of GENERAL MOTORS CORP.

1. Remove the exhaust manifold heat shield nuts.

2. Remove the exhaust manifold heat shield.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
