Hummer H3. Manual - part 165

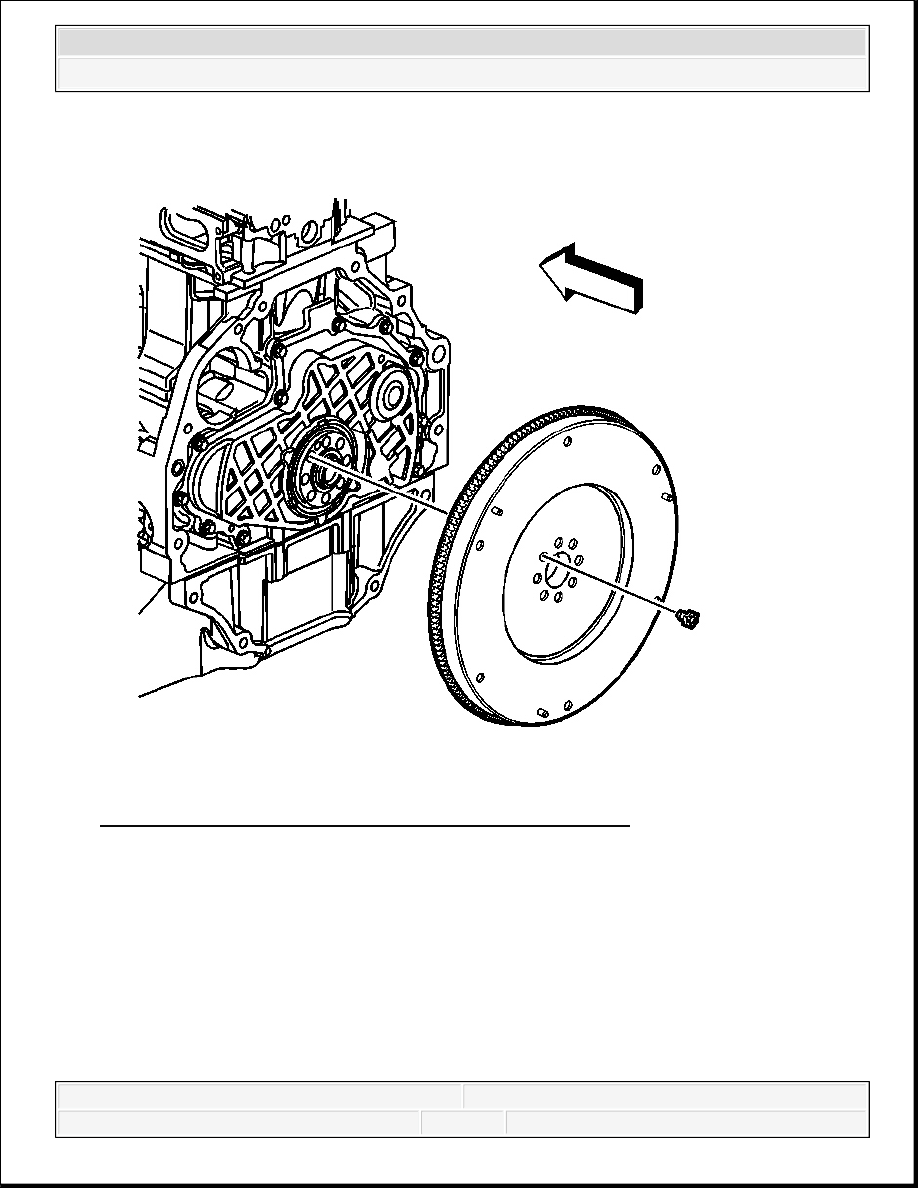

Fig. 298: View Of Engine Flywheel - Manual Transmission
Courtesy of GENERAL MOTORS CORP.

1. Remove and discard the flywheel bolts.

2. Remove the flywheel.

DRAINING FLUIDS AND OIL FILTER REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

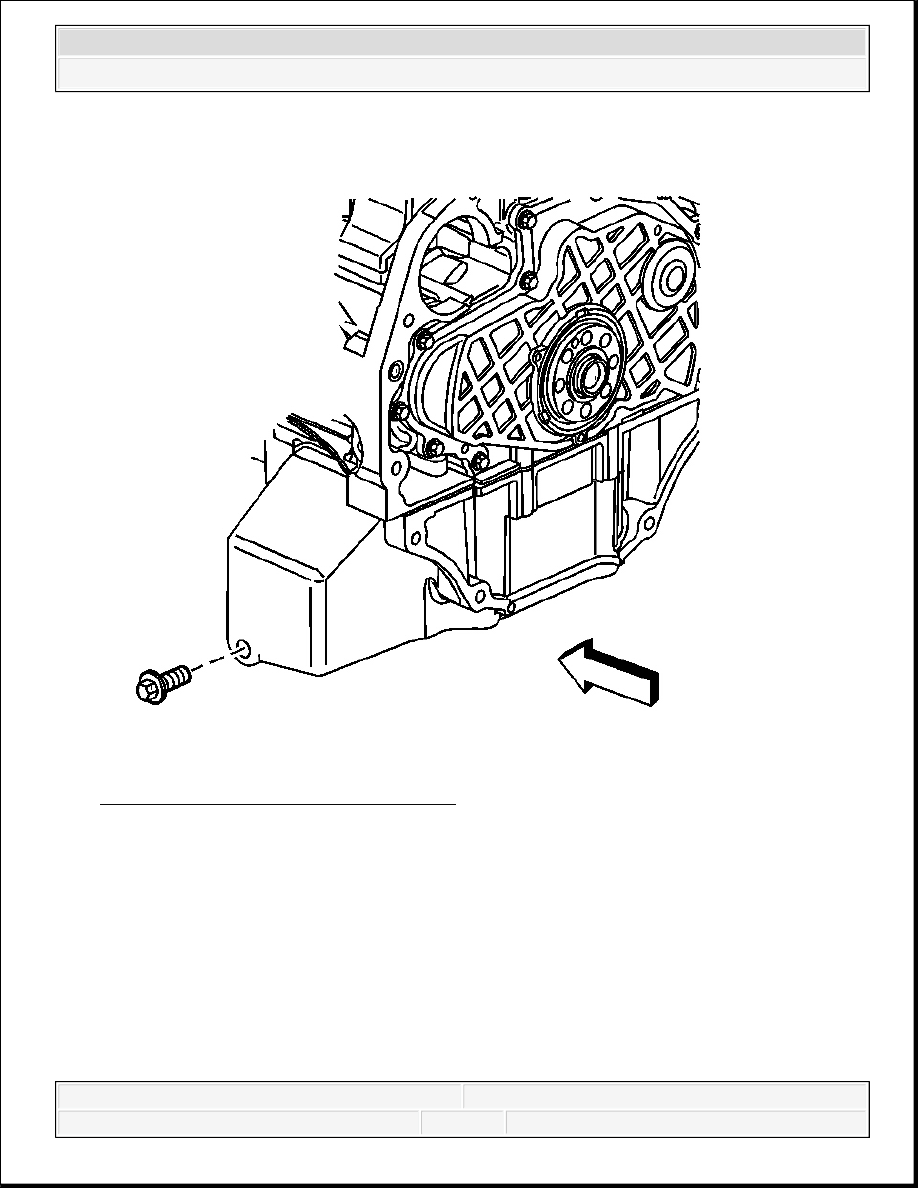

Fig. 299: Removing Oil Pan Drain Plug
Courtesy of GENERAL MOTORS CORP.

1. Remove the oil pan drain plug.

2. Drain the engine oil.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

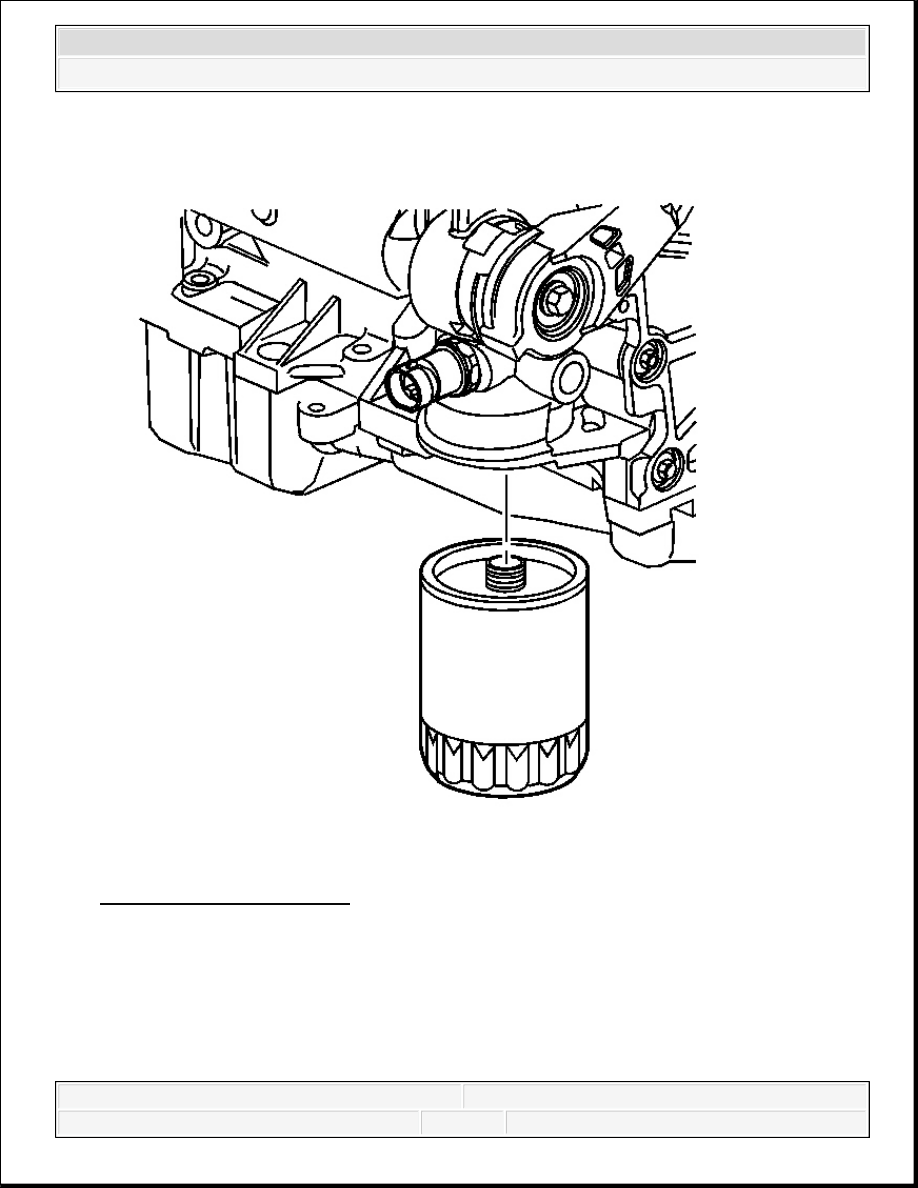

Fig. 300: View Of Oil Filter
Courtesy of GENERAL MOTORS CORP.

3. Remove the oil filter.

DRIVE BELT TENSIONER REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

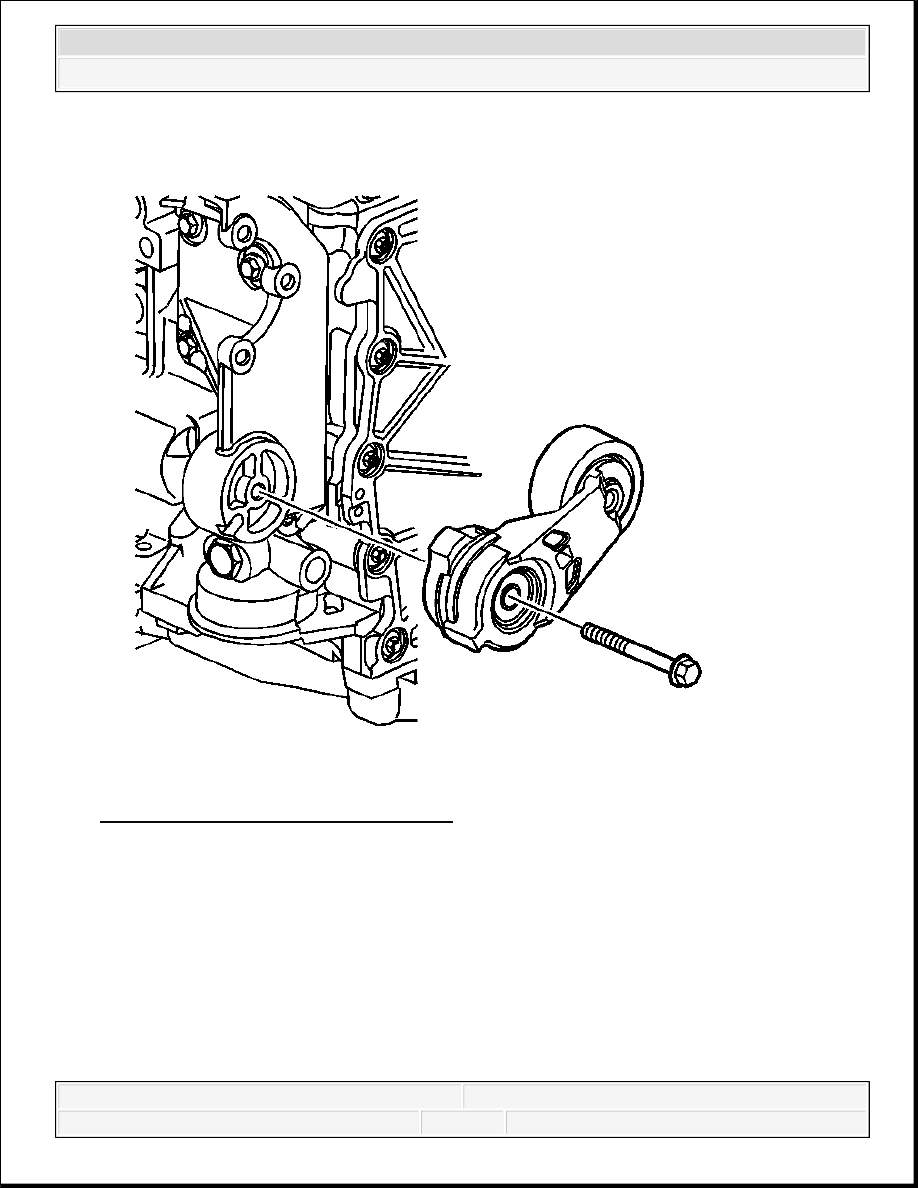

Fig. 301: View Of Drive Belt Tensioner
Courtesy of GENERAL MOTORS CORP.

1. Remove the drive belt tensioner bolt.

2. Remove the drive belt tensioner.

POWER STEERING PUMP BRACKET REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
