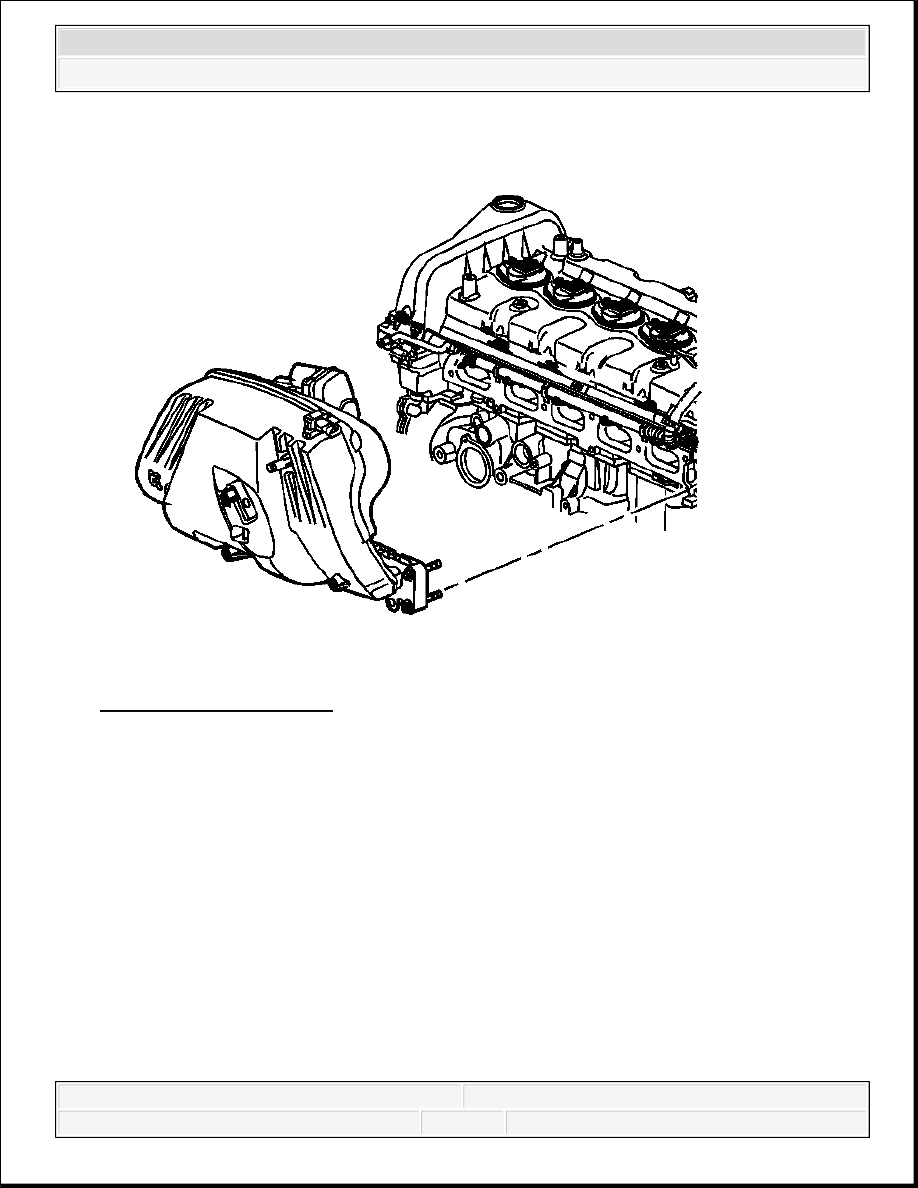

Fig. 318: Intake Manifold
Courtesy of GENERAL MOTORS CORP.

4. Remove the intake manifold and bolts.

5. Remove and discard the intake manifold gasket.

FUEL RAIL AND INJECTORS REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



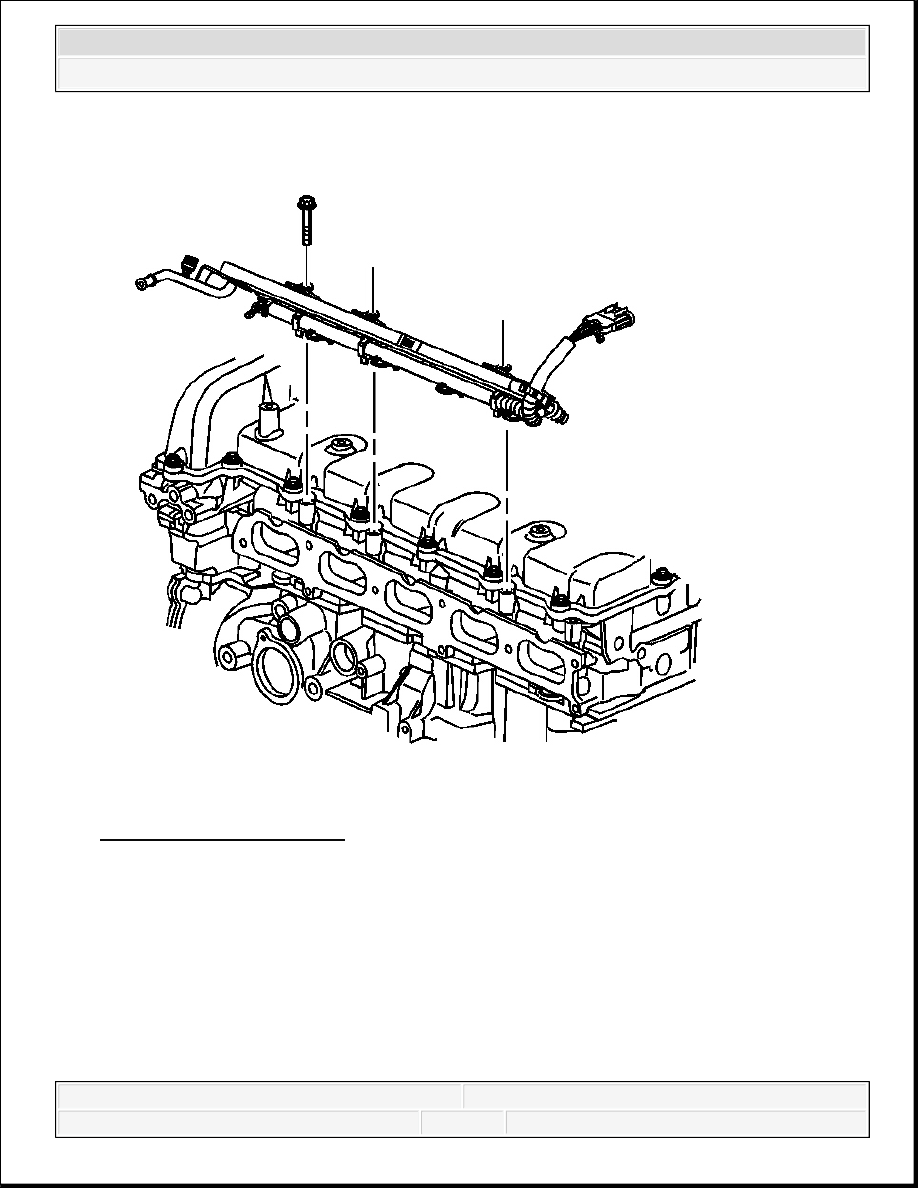

Fig. 319: Fuel Injector Rail
Courtesy of GENERAL MOTORS CORP.

1. Remove the fuel injector rail bolts.

2. Remove the fuel injector rail.

CAMSHAFT POSITION ACTUATOR VALVE REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



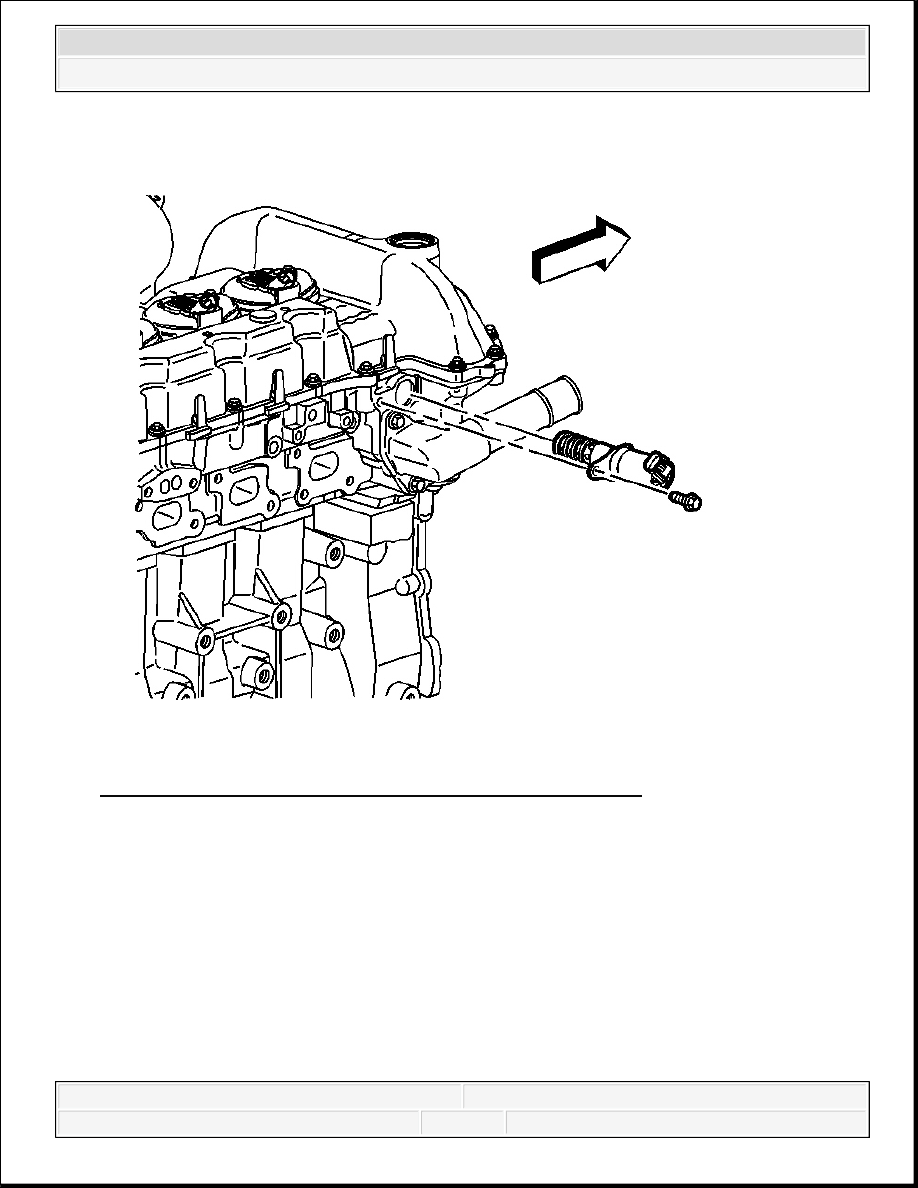

Fig. 320: View Of Camshaft Position Actuator Valve & Bolt
Courtesy of GENERAL MOTORS CORP.

1. Remove the camshaft position actuator valve bolt.

2. Remove the camshaft position actuator valve.

CAMSHAFT COVER REMOVAL



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



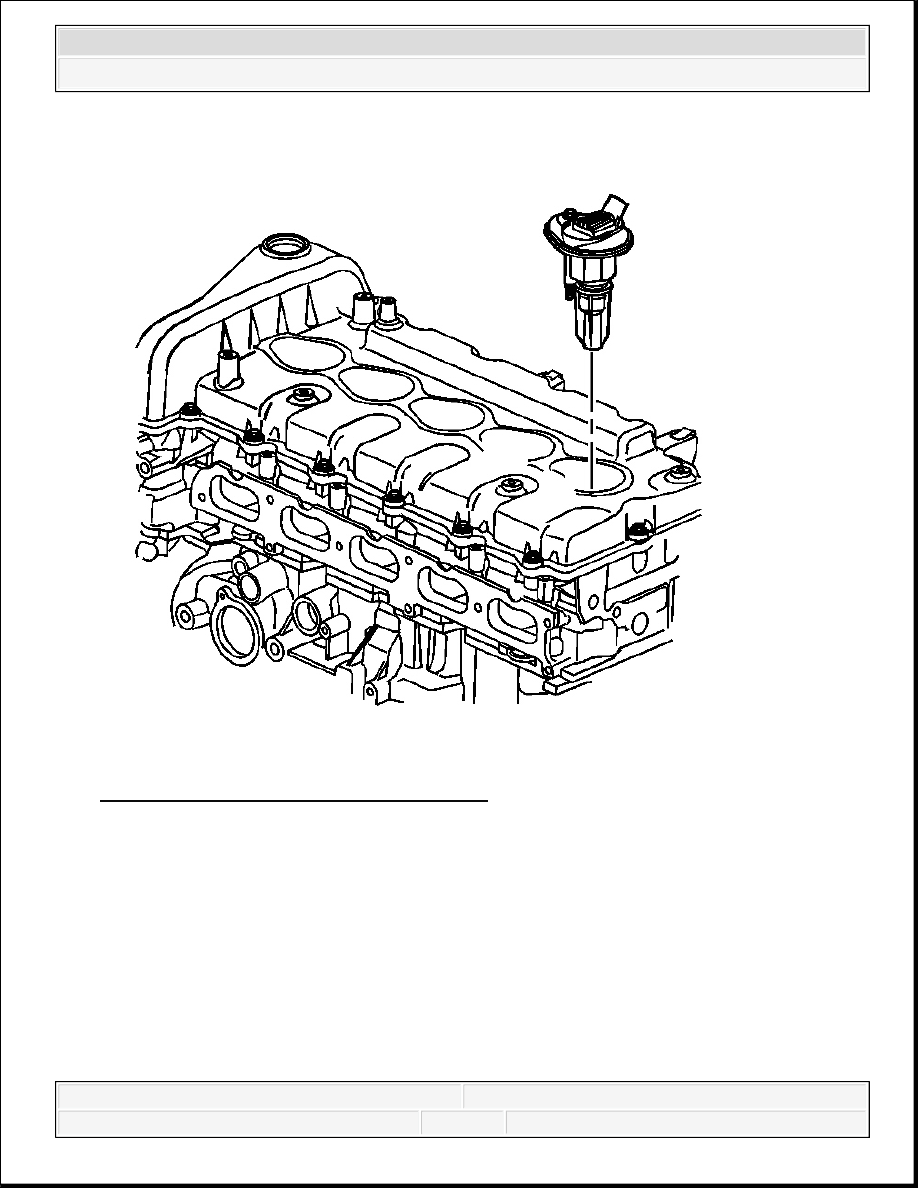

Fig. 321: View Of Ignition Control Module
Courtesy of GENERAL MOTORS CORP.

1. Remove the ignition control modules and bolts.
