Tighten:

1. Tighten the stabilizer bar link nut to 80 N.m (59 lb ft).

2. Tighten the insulator bracket bolts to 50 N.m (37 lb ft).

6. Remove the rear axle support.

7. Lower the vehicle.

STABILIZER SHAFT INSULATOR REPLACEMENT

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Support the rear axle at curb height.

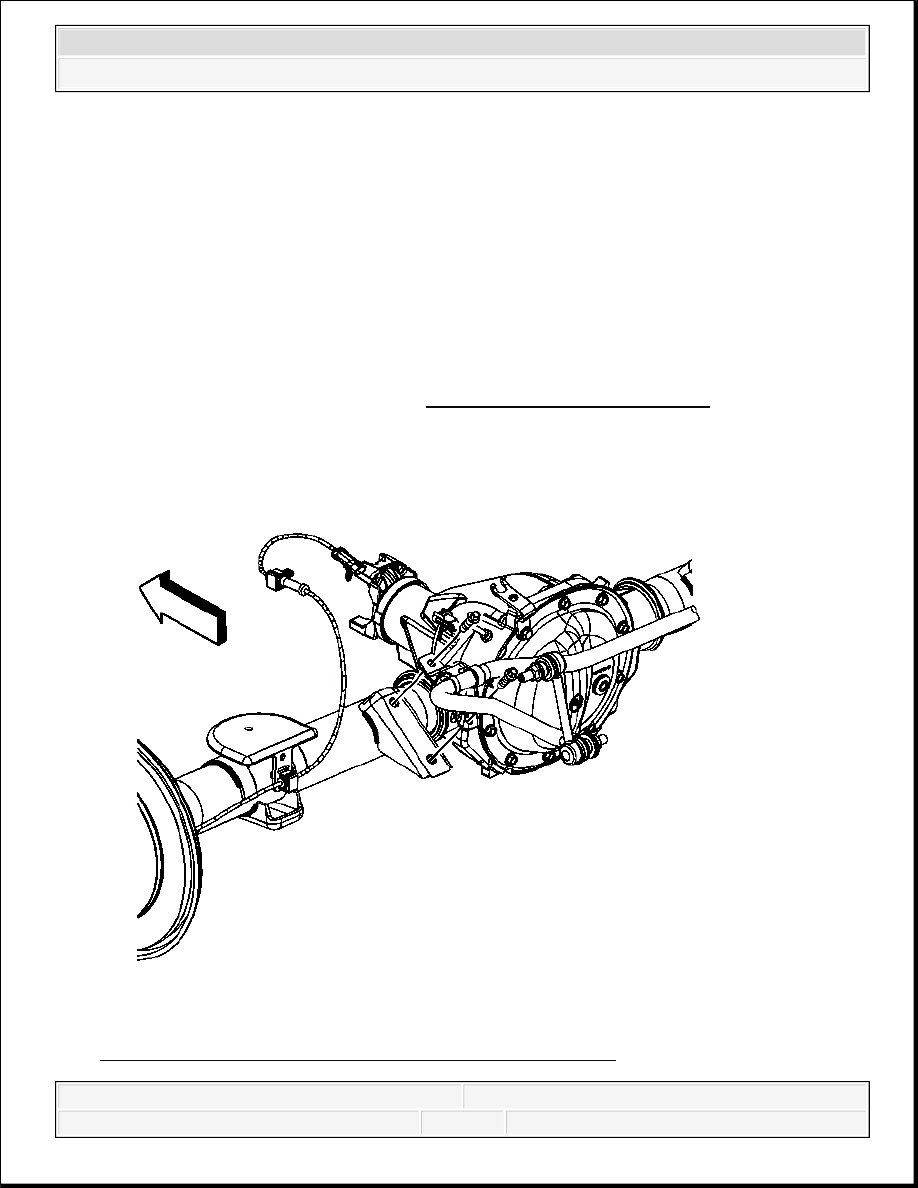

Fig. 5: Stabilizer Shaft Insulator Bracket Mounting Bolts
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3



3. Remove the stabilizer shaft insulator bracket mounting bolts.

4. Remove the stabilizer shaft insulator brackets.

5. Remove the stabilizer shaft insulators.

Installation Procedure

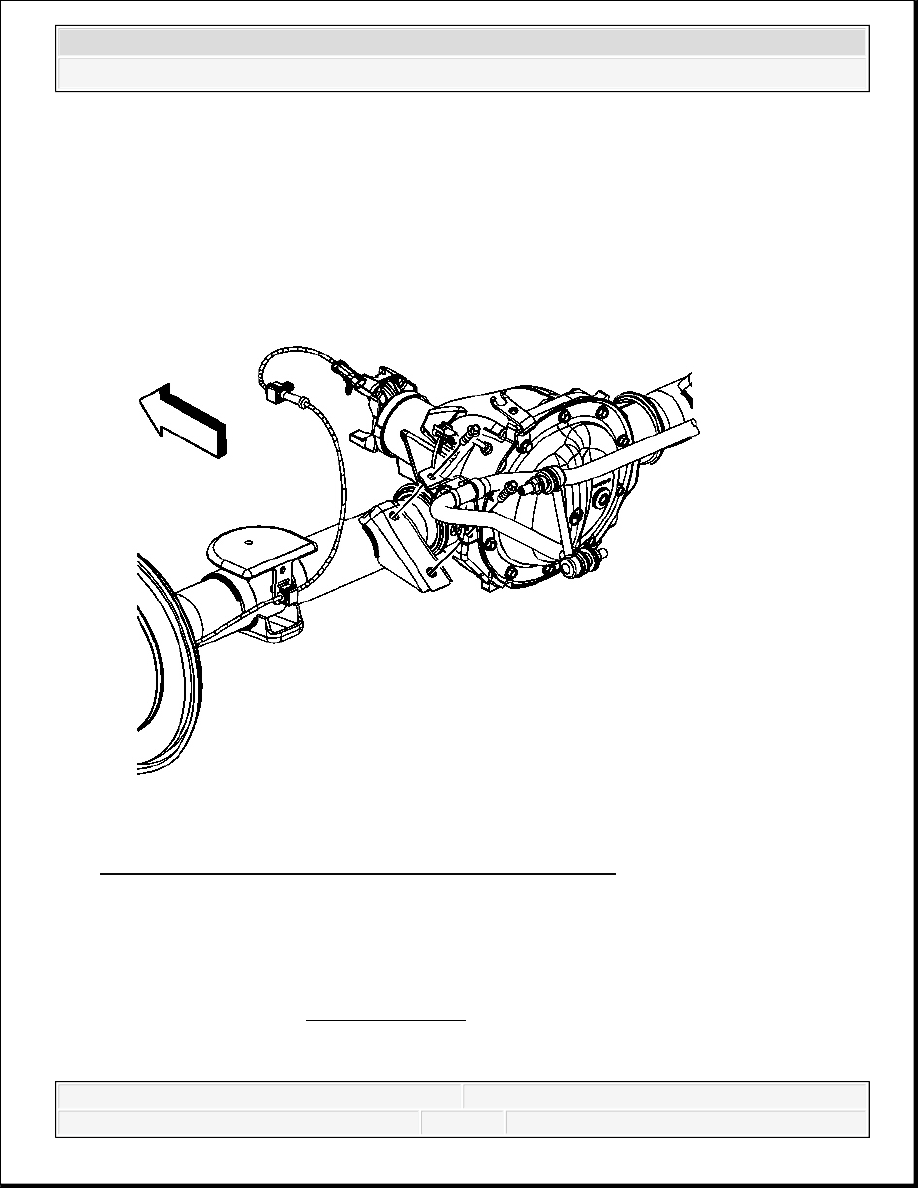

Fig. 6: Stabilizer Shaft Insulator Bracket Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

1. Install the stabilizer shaft insulators to the stabilizer shaft.

2. Install the stabilizer shaft insulator brackets to the rear axle.

3. Install the stabilizer shaft bracket mounting bolts.

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3



Tighten: Tighten the bolts to 50 N.m (37 lb ft).

4. Remove the rear axle support.

5. Lower the vehicle.

STABILIZER SHAFT LINK REPLACEMENT

Removal Procedure

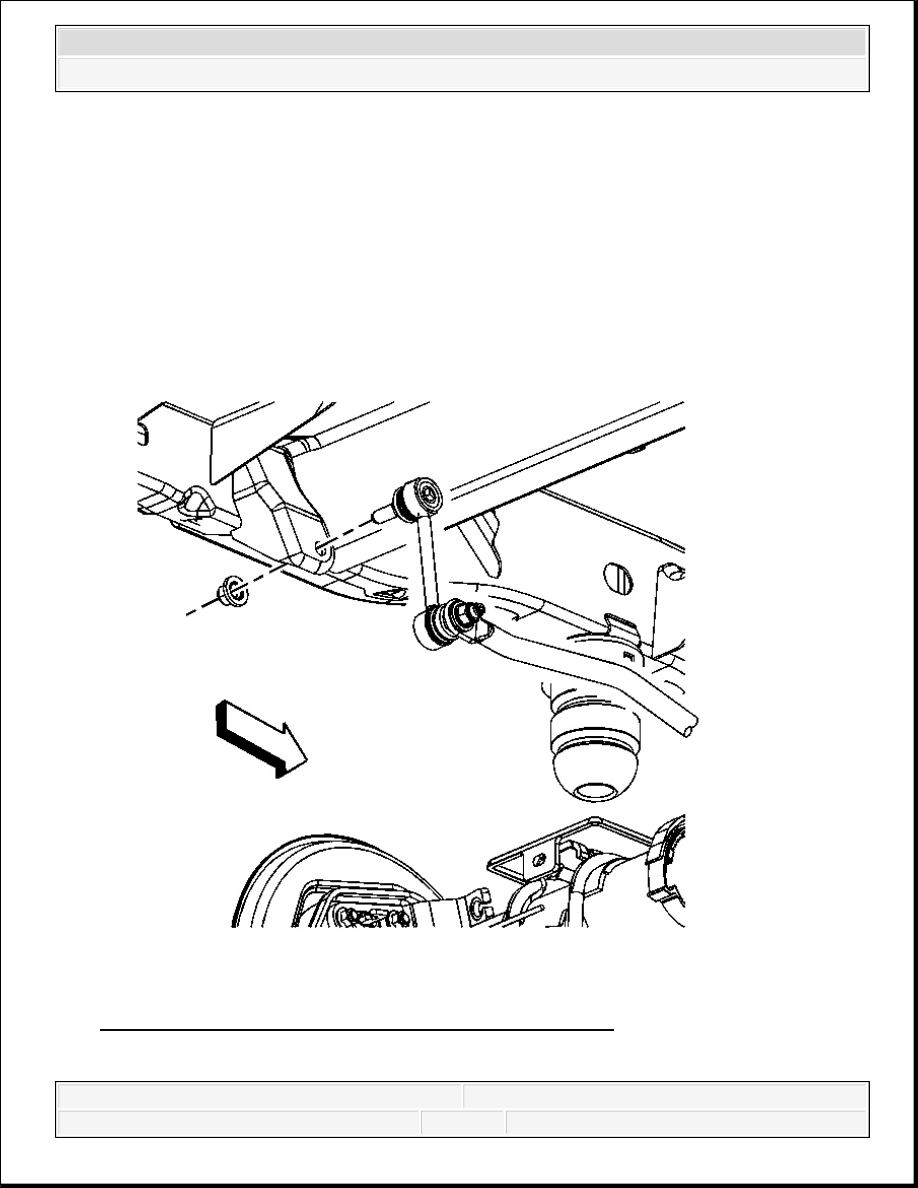

Fig. 7: Removing/Installing Stabilizer Shaft-To-Link Nut
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3



1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Support the rear axle at ride height.

3. Remove the stabilizer shaft link upper nut.

4. Remove the stabilizer shaft link lower nut.

5. Remove the stabilizer shaft link.

Installation Procedure

IMPORTANT: Do not attempt to hold the stabilizer shaft link near the boot.

Use the hex feature on the end of the stud. Failure to do so
could damage the boot.



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3
