Hummer H3. Manual - part 1594

J-25034-C

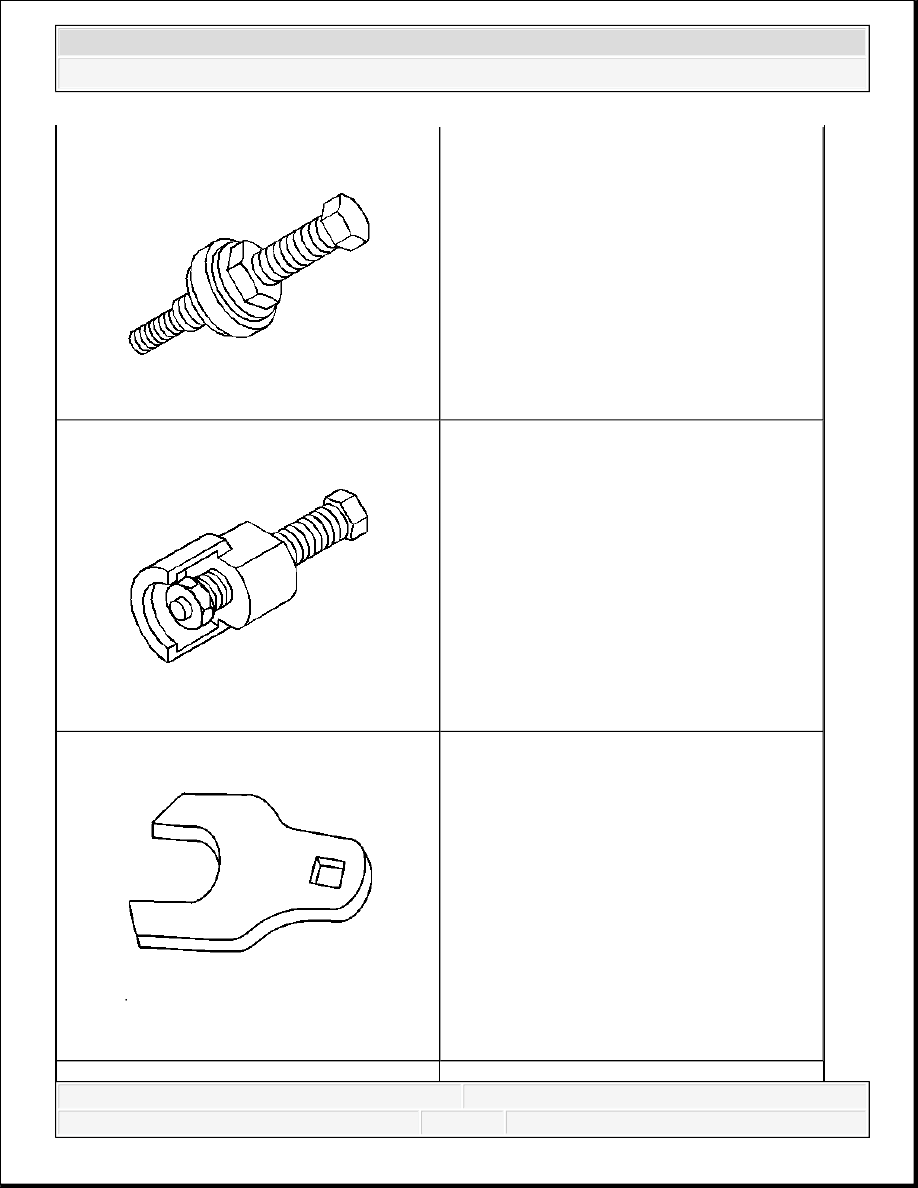

Power Steering Pulley Remover

J-34028

Inner Tie Rod Wrench



2007 Hummer H3

2007 STEERING Power Steering - H3



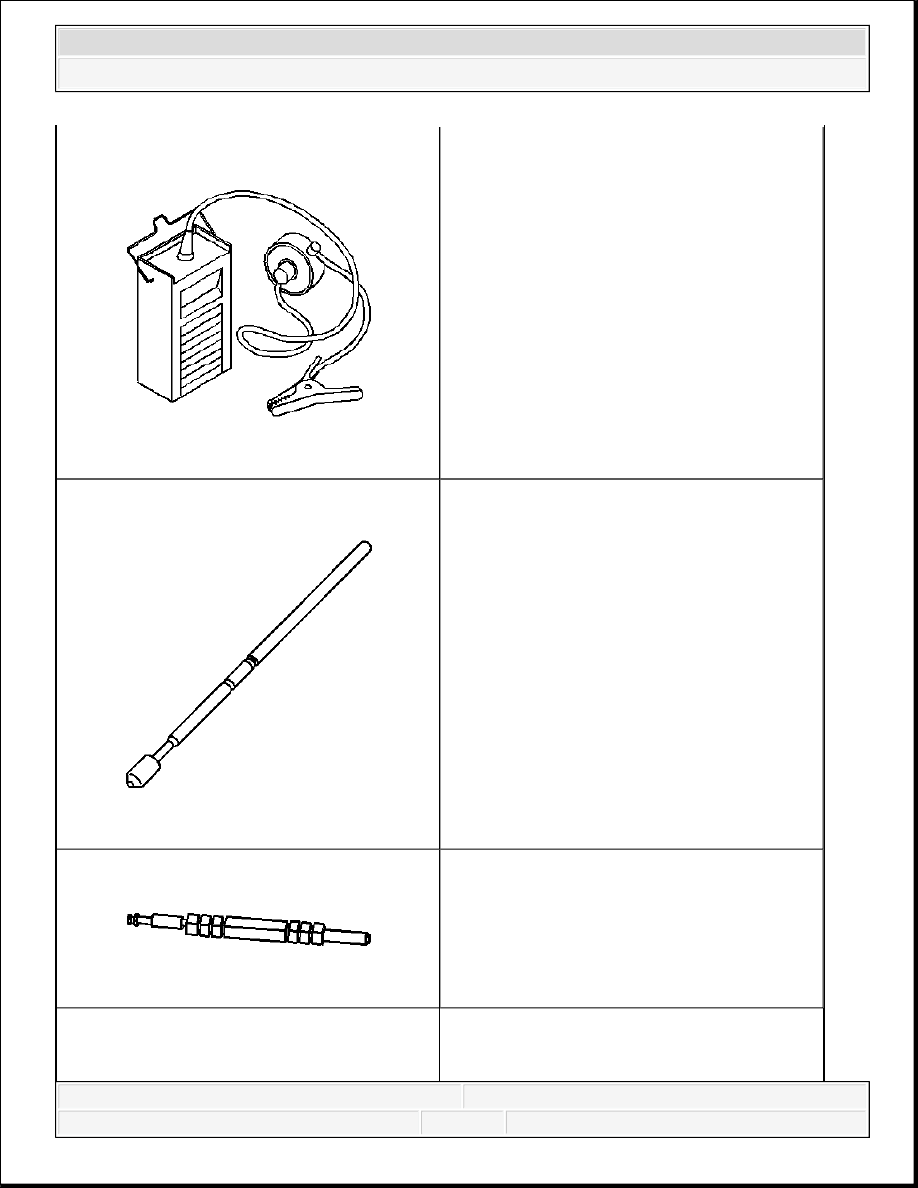

J-36660-A

Torque Angle Meter

J-42640

Steering Column Lock Pin

J-44586

Power Steering Gear Oil Seal

Remover/Installer



2007 Hummer H3

2007 STEERING Power Steering - H3



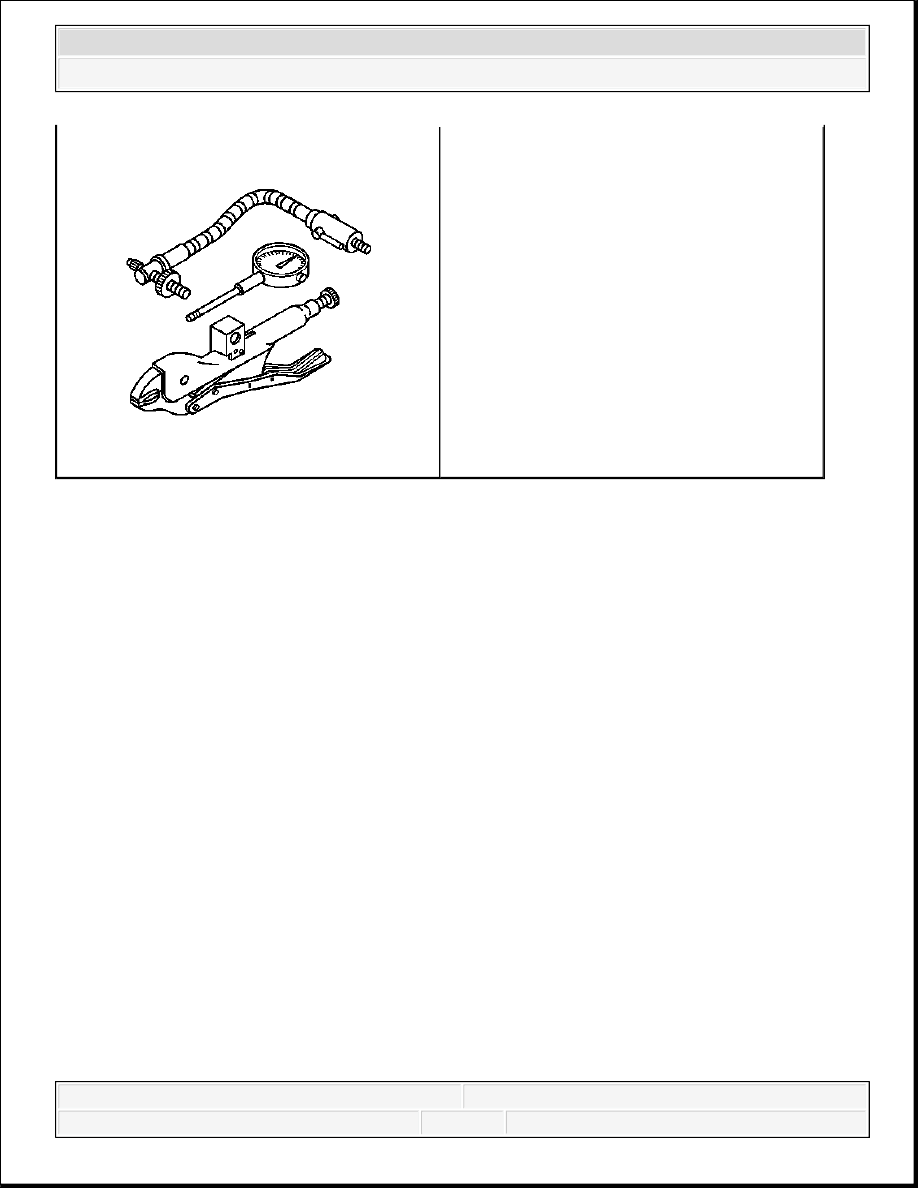

J-45101

Hub and Wheel Runout Gage



2007 Hummer H3

2007 STEERING Power Steering - H3



2007 SUSPENSION

Rear Suspension - H3

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

REPAIR INSTRUCTIONS

STABILIZER SHAFT REPLACEMENT

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Support the rear axle at curb height.

Application

Specification

Metric

English

Leaf Spring to Front Bracket Nut

125 N.m

92 lb ft

Leaf Spring U-Bolt Nuts

76 N.m

56 lb ft

Spring Shackle to Frame Nut

85 N.m

63 lb ft

Spring Shackle to Leaf Spring Nut

85 N.m

63 lb ft

Shock Absorber Lower Bolt

95 N.m

70 lb ft

Shock Absorber Upper Bolts

35 N.m

26 lb ft

Stabilizer Bar Lower Link Nut

80 N.m

59 lb ft

Stabilizer Bar Upper Link to Frame Nut

80 N.m

59 lb ft

Stabilizer Clamp Bolts

50 N.m

37 lb ft

IMPORTANT: Do not attempt to hold the stabilizer shaft link near the boot.

Use the hex feature on the end of the stud. Failure to do so
could damage the boot.
