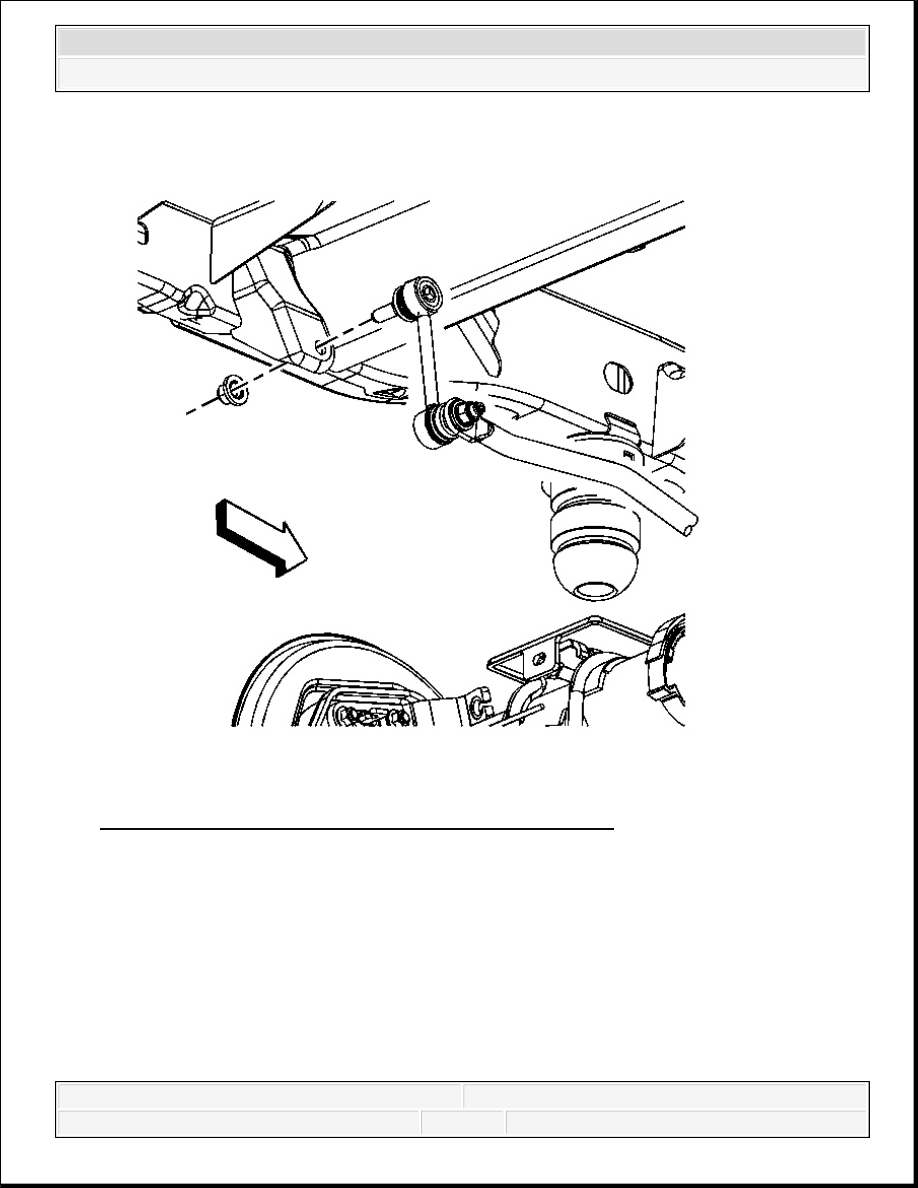

Fig. 1: Removing/Installing Stabilizer Shaft-To-Link Nut
Courtesy of GENERAL MOTORS CORP.

3. Remove the stabilizer shaft to link nut.



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3



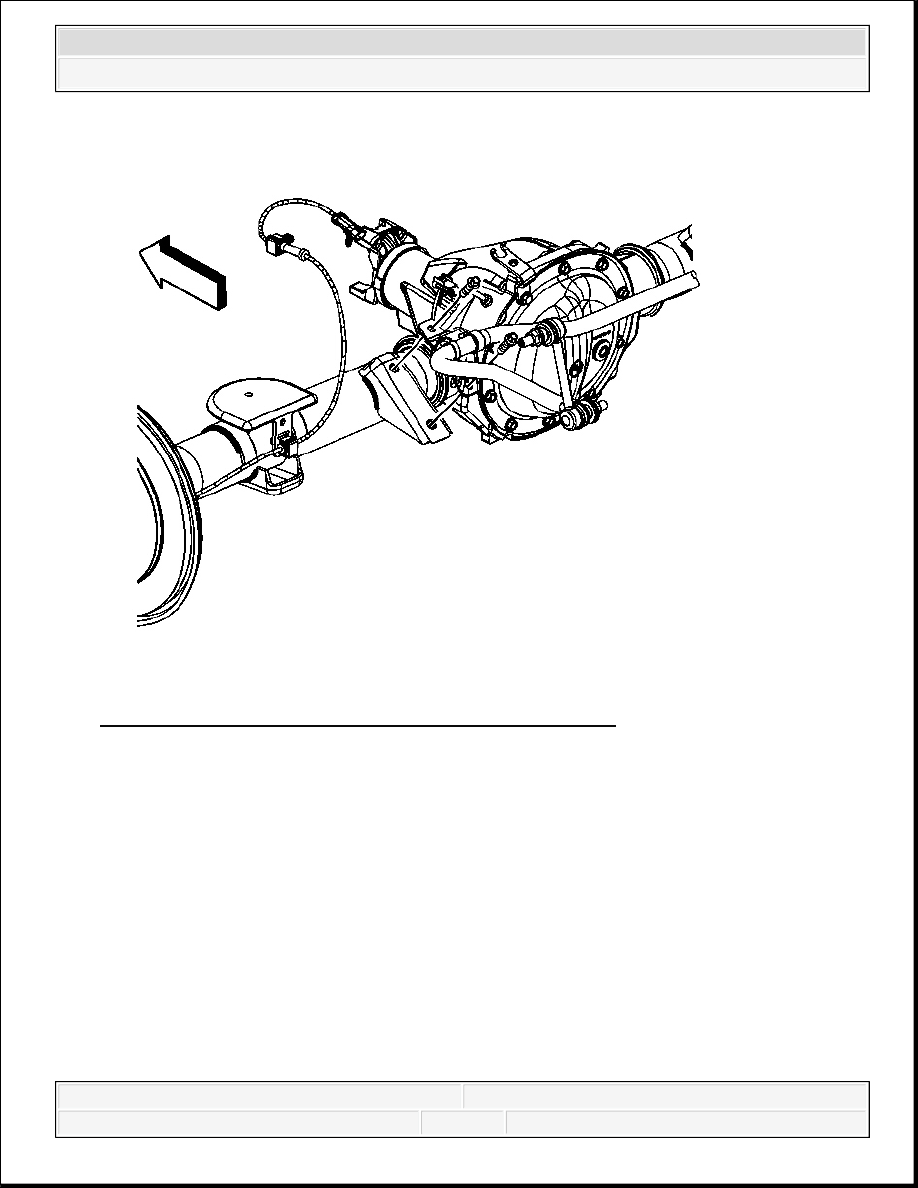

Fig. 2: Stabilizer Shaft Insulator Bracket Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

4. Remove the stabilizer shaft insulator bracket mounting bolts.

5. Remove the stabilizer shaft.

6. Remove the stabilizer shaft insulator brackets.

7. Remove the stabilizer shaft insulators.

Installation Procedure



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3



Fig. 3: Stabilizer Shaft Insulator Bracket Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

1. Install the stabilizer shaft insulators to the stabilizer shaft.

2. Install the stabilizer shaft.

3. Install the stabilizer shaft insulator brackets to the rear axle.

4. Install the stabilizer shaft bracket mounting bolts.



2007 Hummer H3

2007 SUSPENSION Rear Suspension - H3



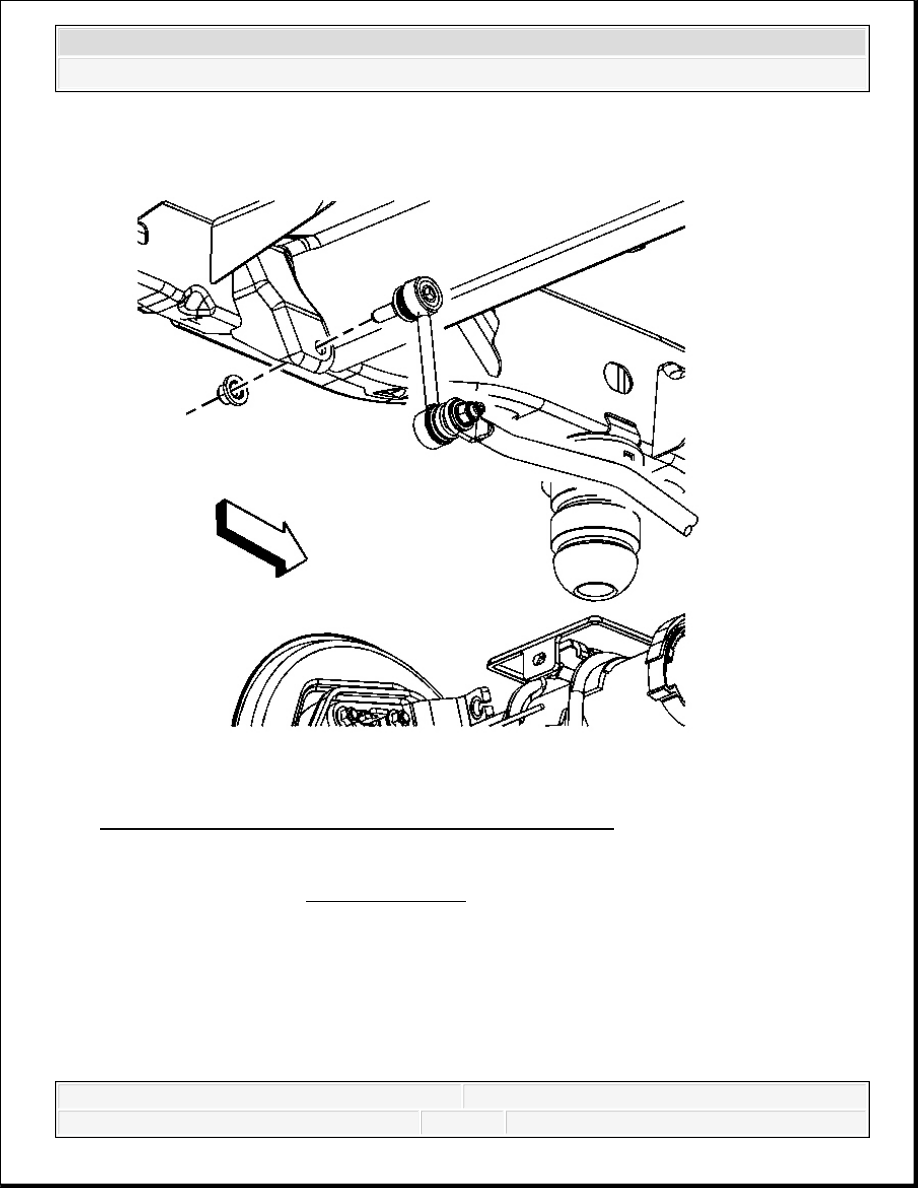

Fig. 4: Removing/Installing Stabilizer Shaft-To-Link Nut
Courtesy of GENERAL MOTORS CORP.

5. Install the stabilizer shaft to link nut.

NOTE:

Refer to Fastener Notice .

IMPORTANT: Do not attempt to hold the stabilizer shaft link near the boot.

Use the hex feature on the end of the stud. Failure to do so
could damage the boot.
