BATTERY BOX REPLACEMENT

Removal Procedure

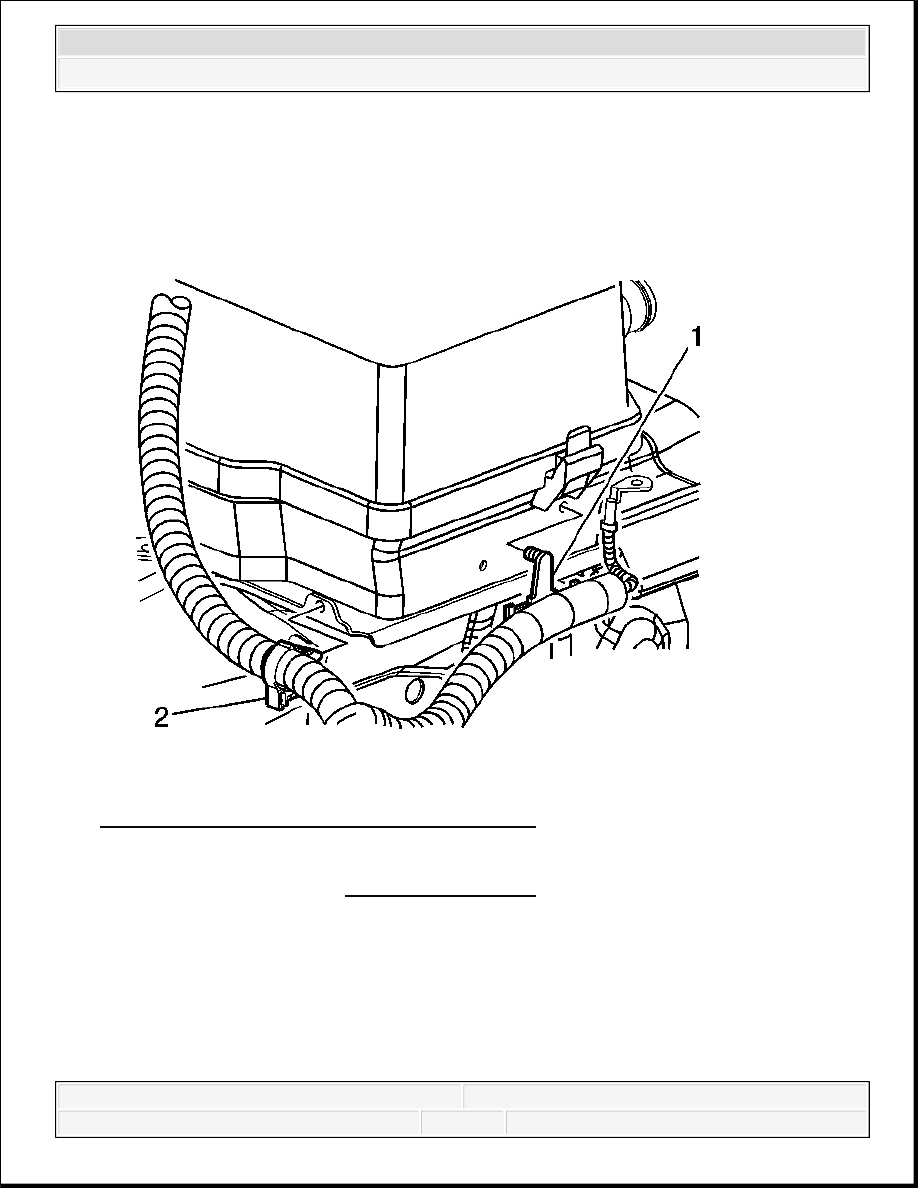

Fig. 51: Identifying Battery Cable Harness Clips
Courtesy of GENERAL MOTORS CORP.

1. Remove the battery. Refer to Battery Replacement.

2. Remove the battery cable harness clips (1, 2) from the battery tray.



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



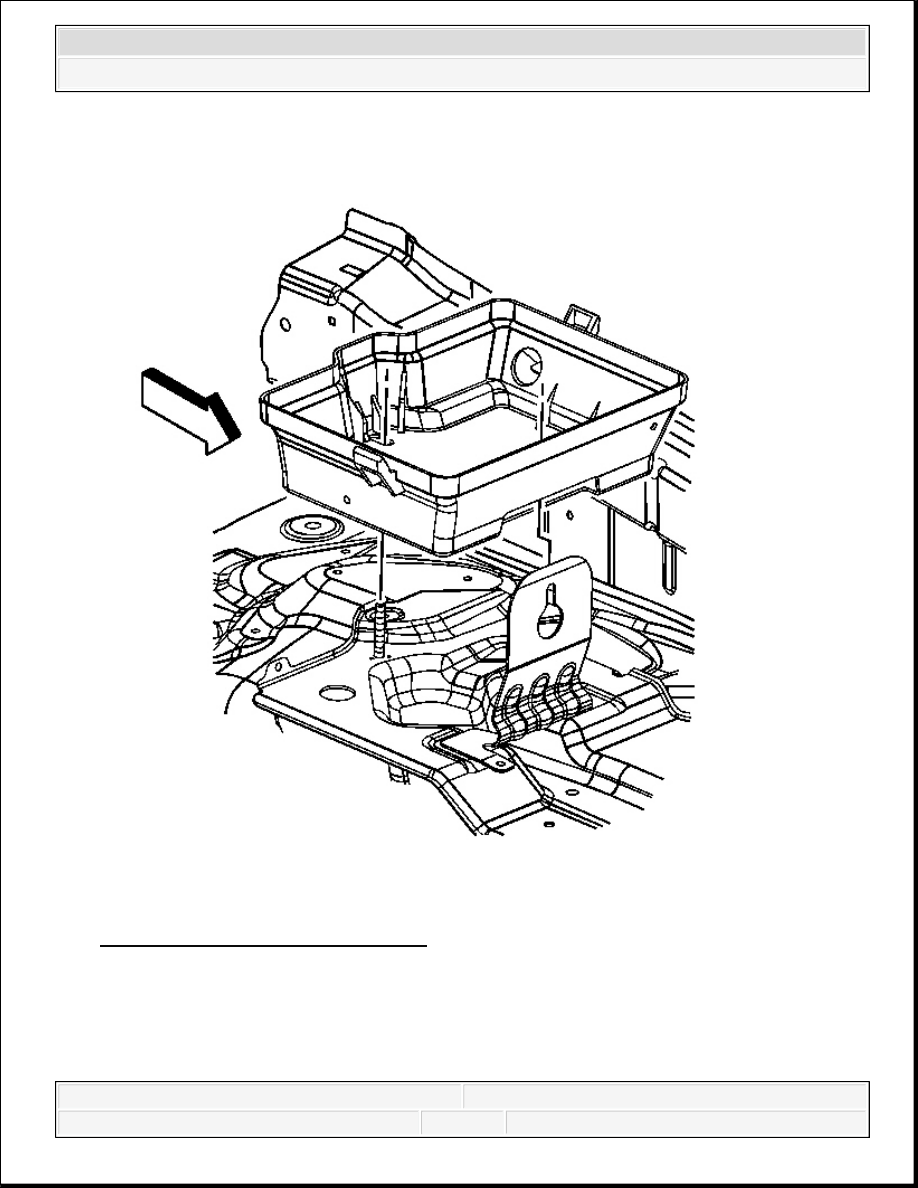

Fig. 52: View Of Lower Battery Box
Courtesy of GENERAL MOTORS CORP.

3. Lift the lower battery box upward from the battery tray.

Installation Procedure



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



Fig. 53: View Of Lower Battery Box
Courtesy of GENERAL MOTORS CORP.

1. Install the lower battery box to the retainer stud and battery tray.



2007 Hummer H3

2007 ENGINE Engine Electrical - H3

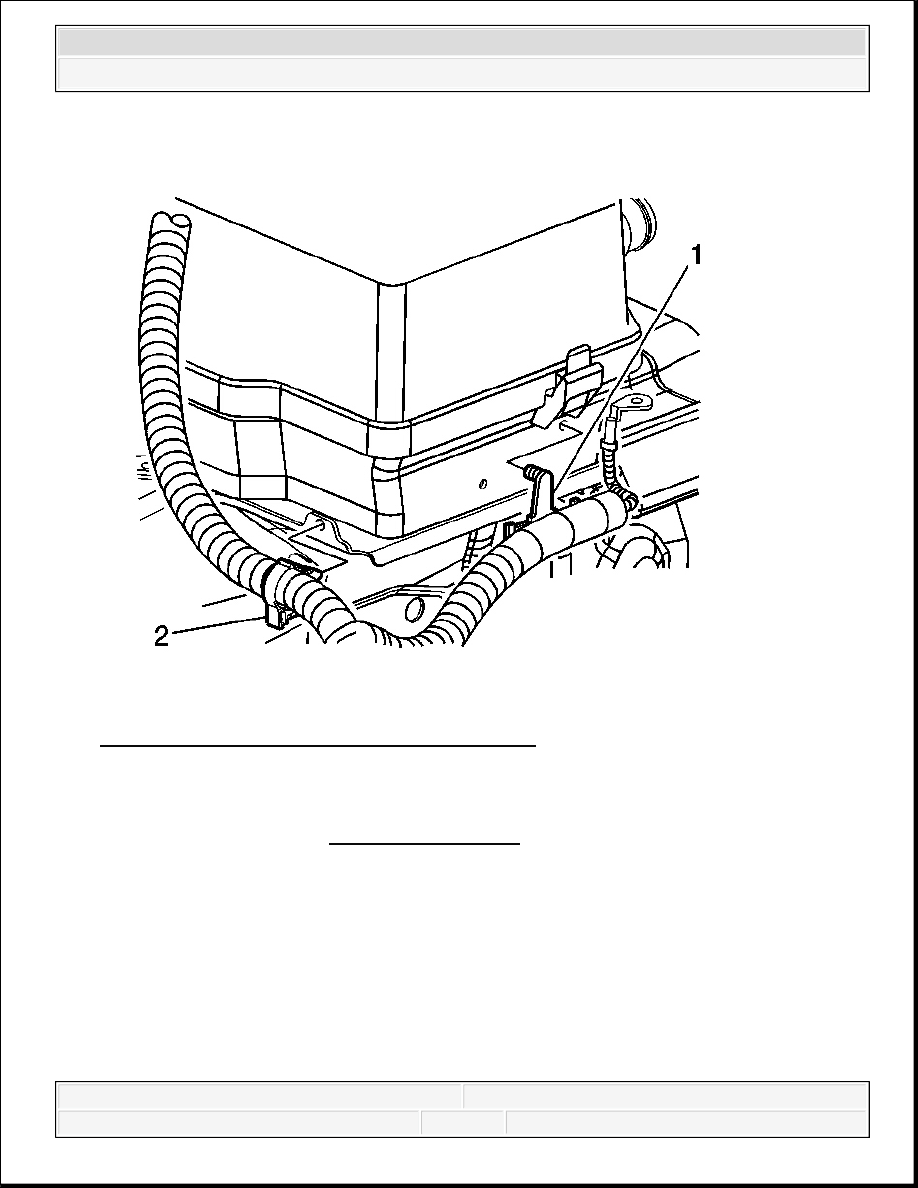

Fig. 54: Identifying Battery Cable Harness Clips
Courtesy of GENERAL MOTORS CORP.

2. Install the battery cable harness clips (1, 2) to the battery tray.

3. Install the battery. Refer to Battery Replacement.

STARTER MOTOR REPLACEMENT

Removal Procedure
