Hummer H3. Manual - part 1150

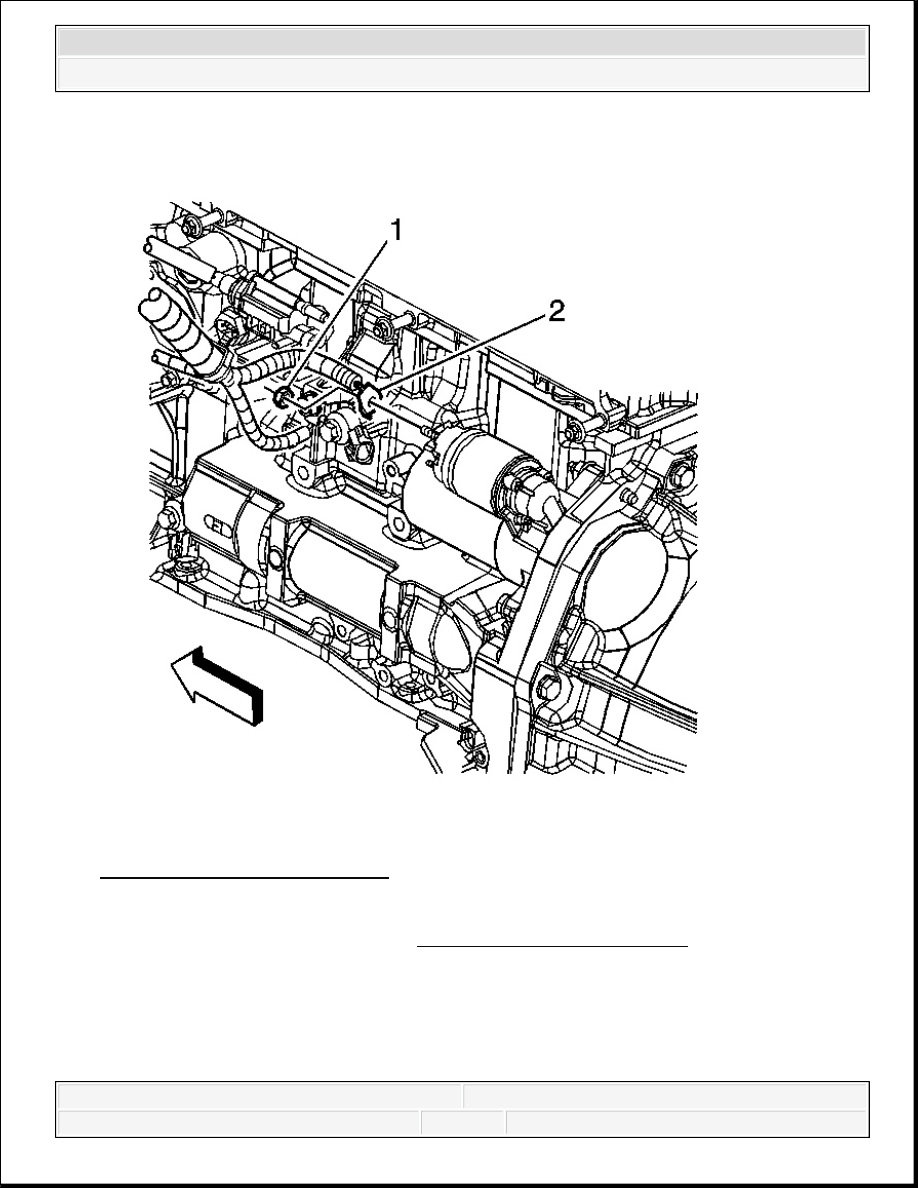

Fig. 55: View Of Starter Wiring
Courtesy of GENERAL MOTORS CORP.

1. Remove the intake manifold. Refer to Intake Manifold Replacement .

2. Remove the starter solenoid S terminal nut and disconnect the lead from the starter.

3. Remove the starter terminal nut (1) and disconnect the positive battery cable (2) from the

starter.



2007 Hummer H3

2007 ENGINE Engine Electrical - H3

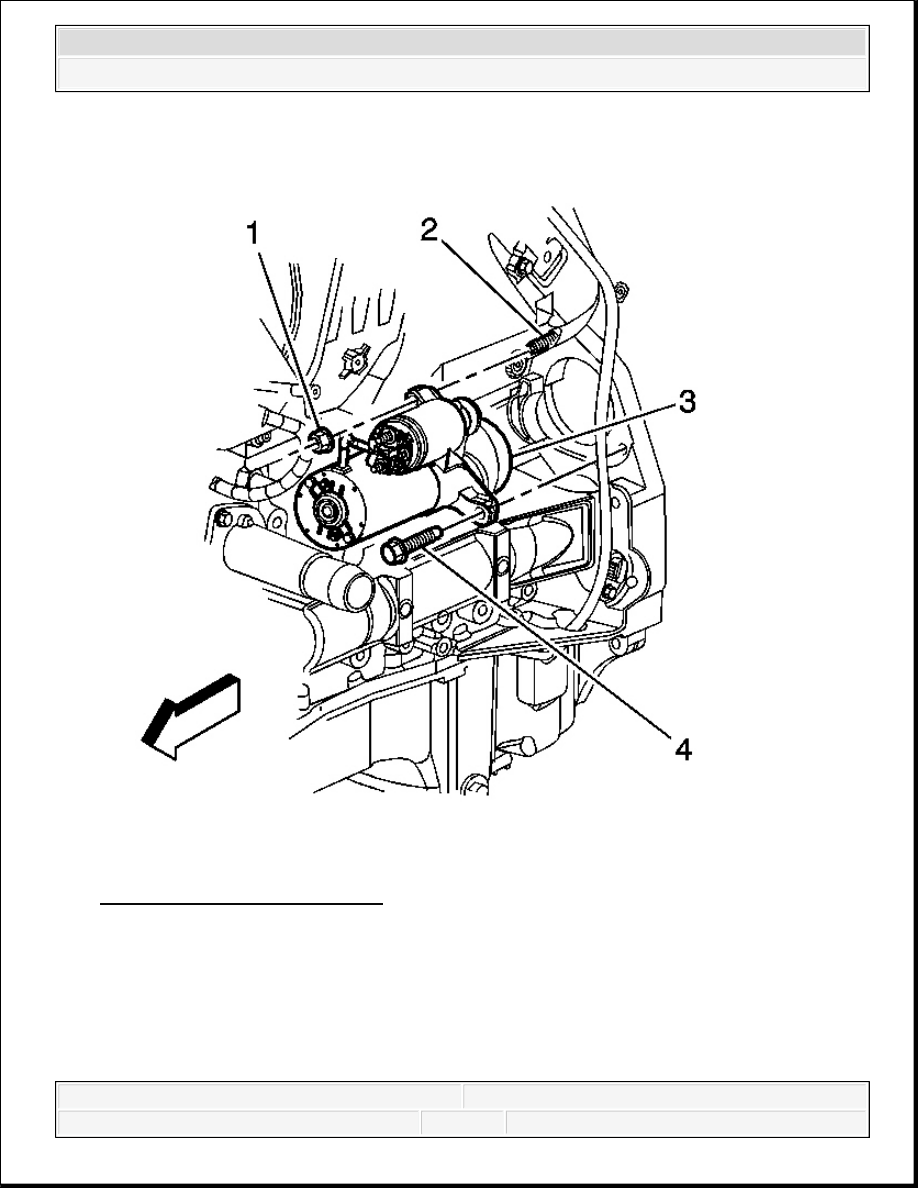

Fig. 56: View Of Starter Motor
Courtesy of GENERAL MOTORS CORP.

4. Remove the starter motor nut (1) and bolt (4).

5. Remove the starter motor (3).

Installation Procedure



2007 Hummer H3

2007 ENGINE Engine Electrical - H3

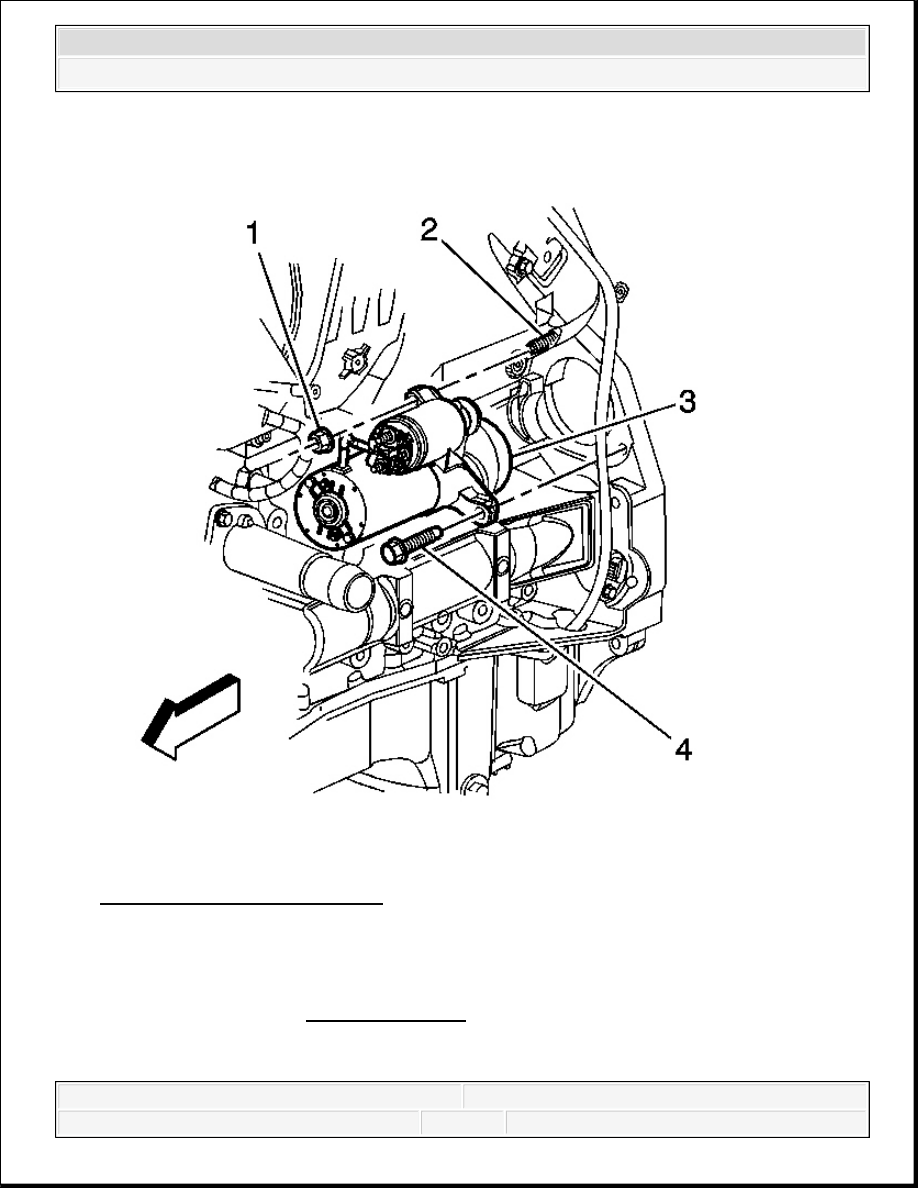

Fig. 57: View Of Starter Motor
Courtesy of GENERAL MOTORS CORP.

1. Position the starter motor (3) over the stud (2).

2. Install the starter motor nut (1) and bolt (4).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



Tighten: Tighten the bolt/nut to 50 N.m (37 lb ft).

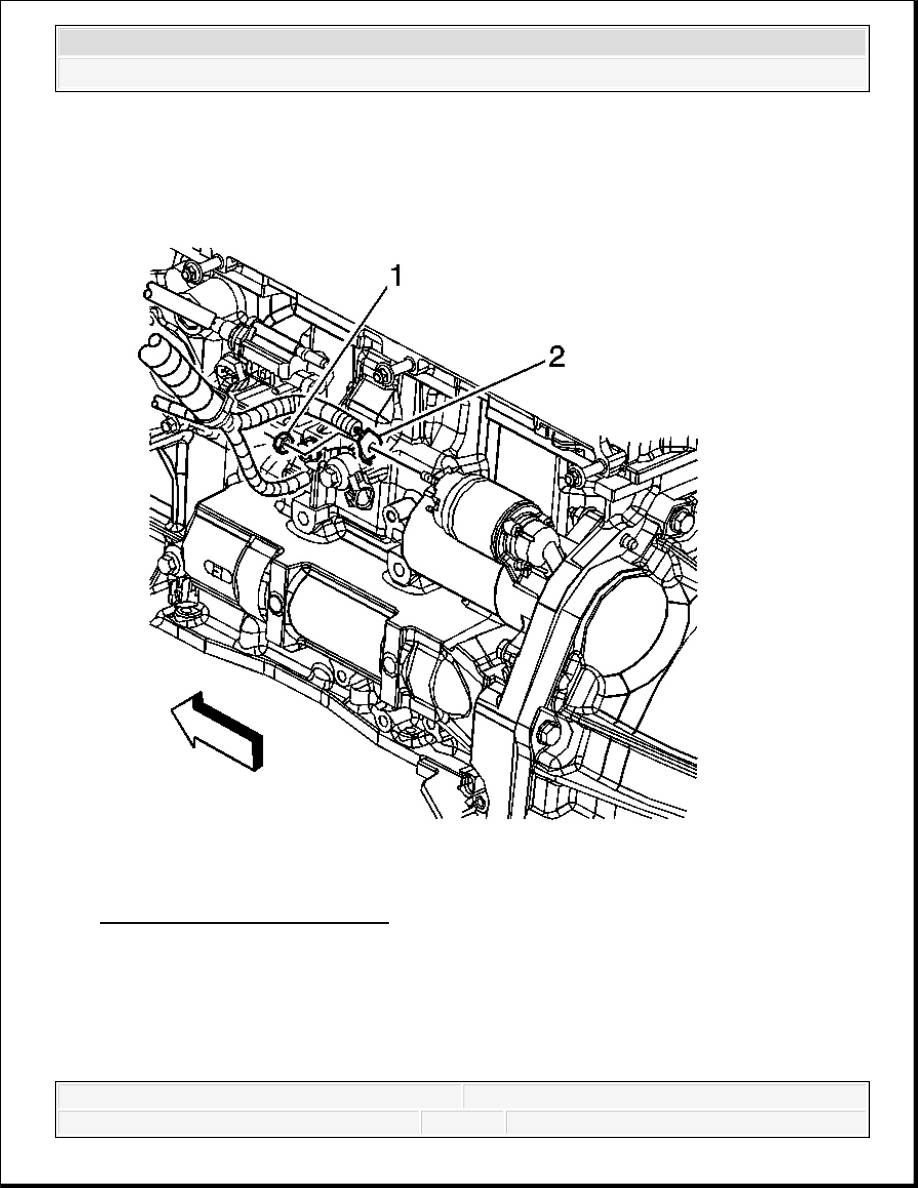

Fig. 58: View Of Starter Wiring
Courtesy of GENERAL MOTORS CORP.

3. Connect the battery positive cable (2) to the starter and install the starter terminal nut (1).

Tighten: Tighten the nut to 9 N.m (80 lb in).

4. Connect the lead to the starter solenoid and install the starter solenoid S terminal nut.
