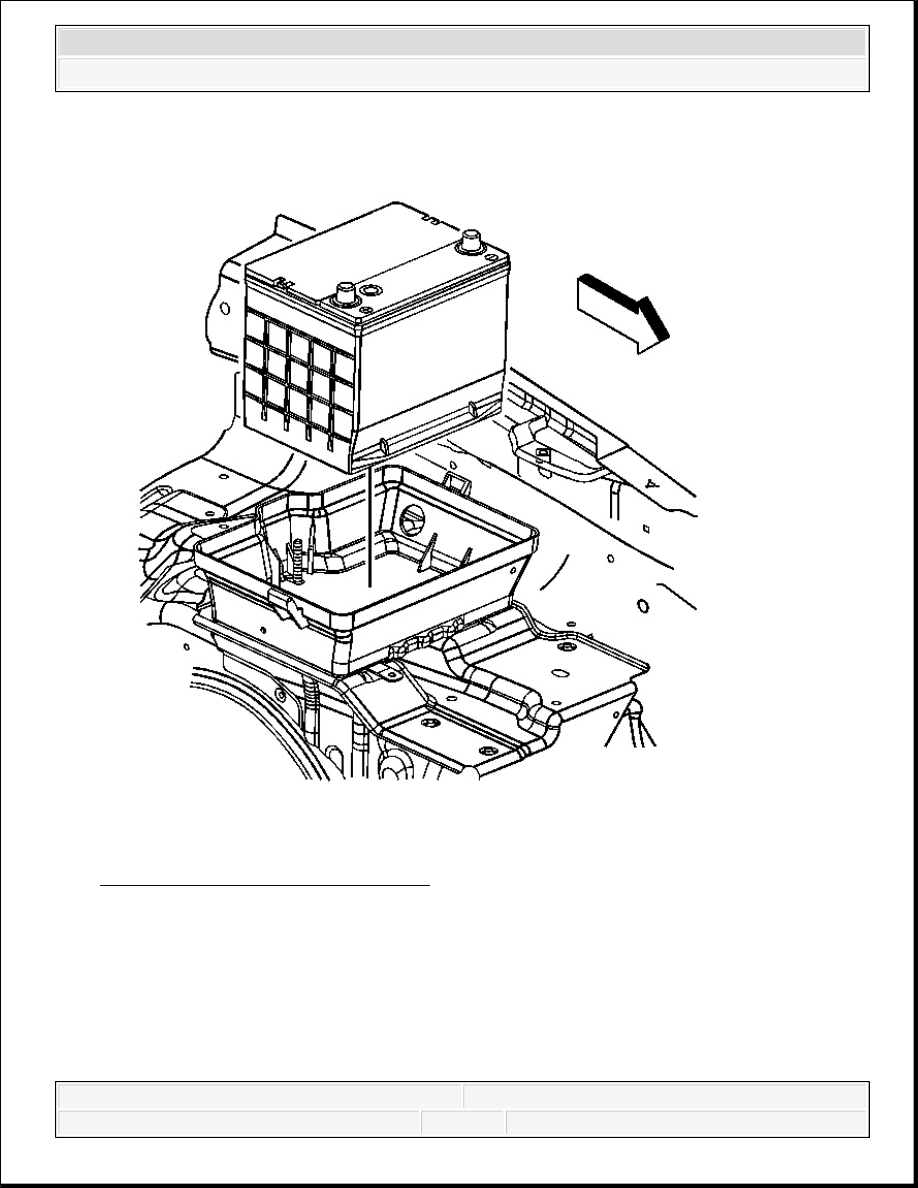

Fig. 43: Removing/Installing Battery
Courtesy of GENERAL MOTORS CORP.

1. Install the battery to the lower battery box.



2007 Hummer H3

2007 ENGINE Engine Electrical - H3

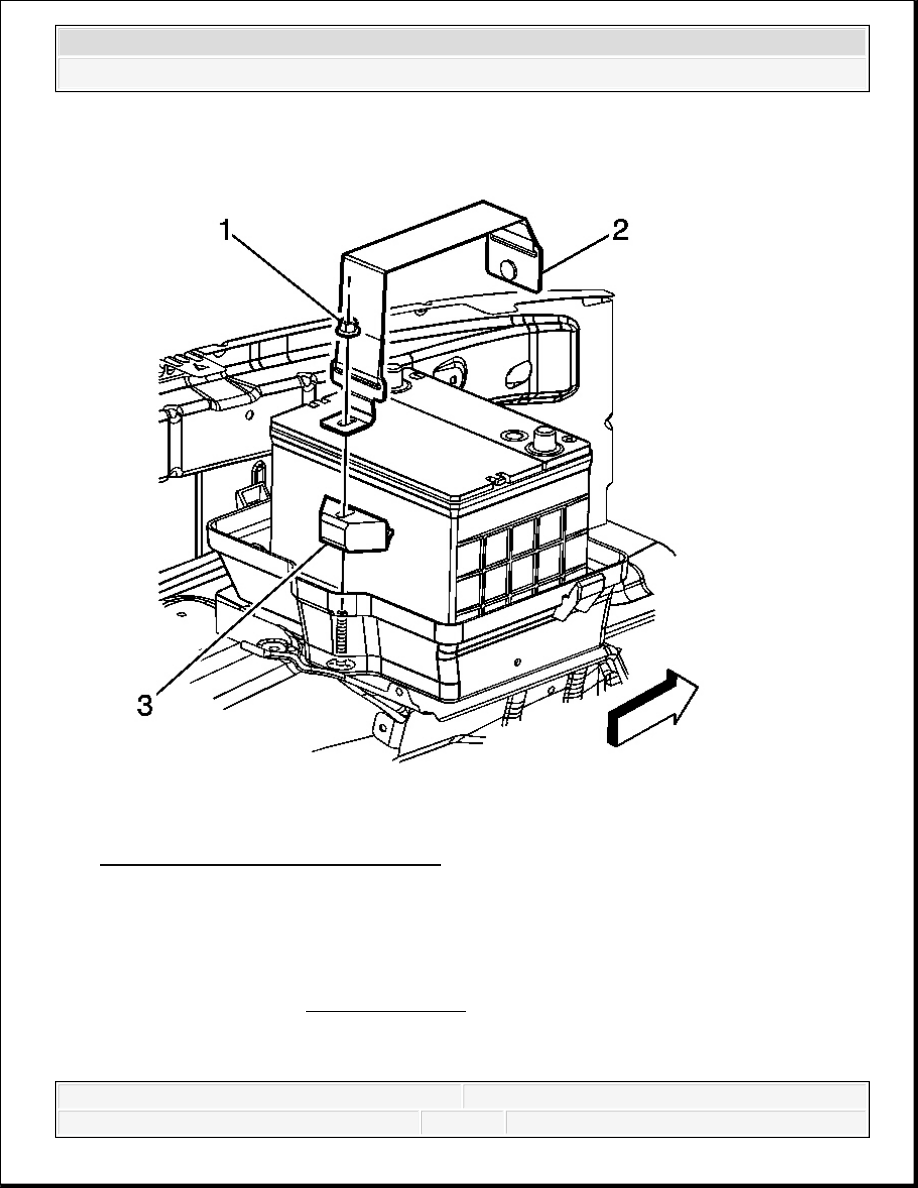

Fig. 44: View Of Battery Strap & Nut
Courtesy of GENERAL MOTORS CORP.

2. Install the battery retainer (3).

3. Install the battery tray strap (2).

4. Install the battery retainer nut (1).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



Tighten: Tighten the nut to 15 N.m (11 lb ft).

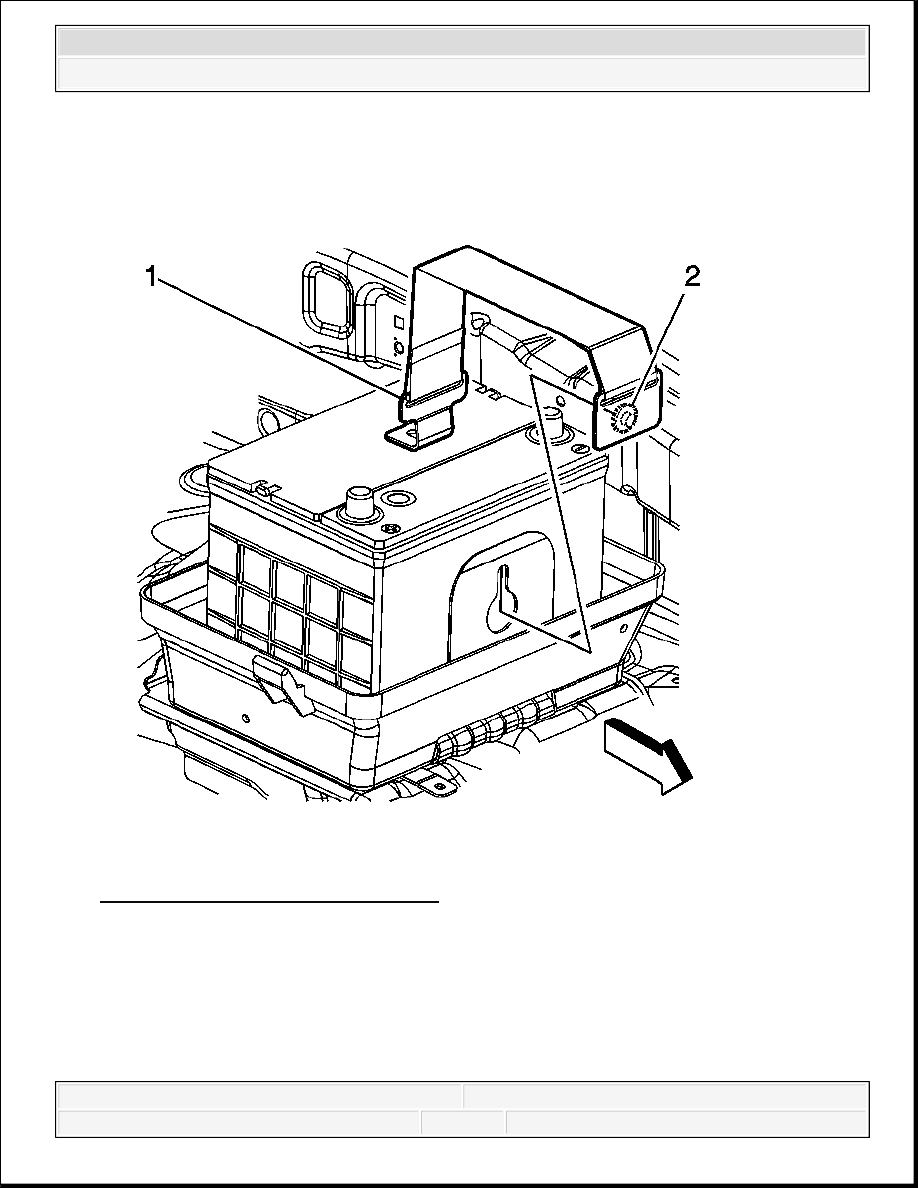

Fig. 45: Identifying Battery Strap Pin
Courtesy of GENERAL MOTORS CORP.

5. Engage the battery strap pin (2) to the battery tray bracket stopper.



2007 Hummer H3

2007 ENGINE Engine Electrical - H3

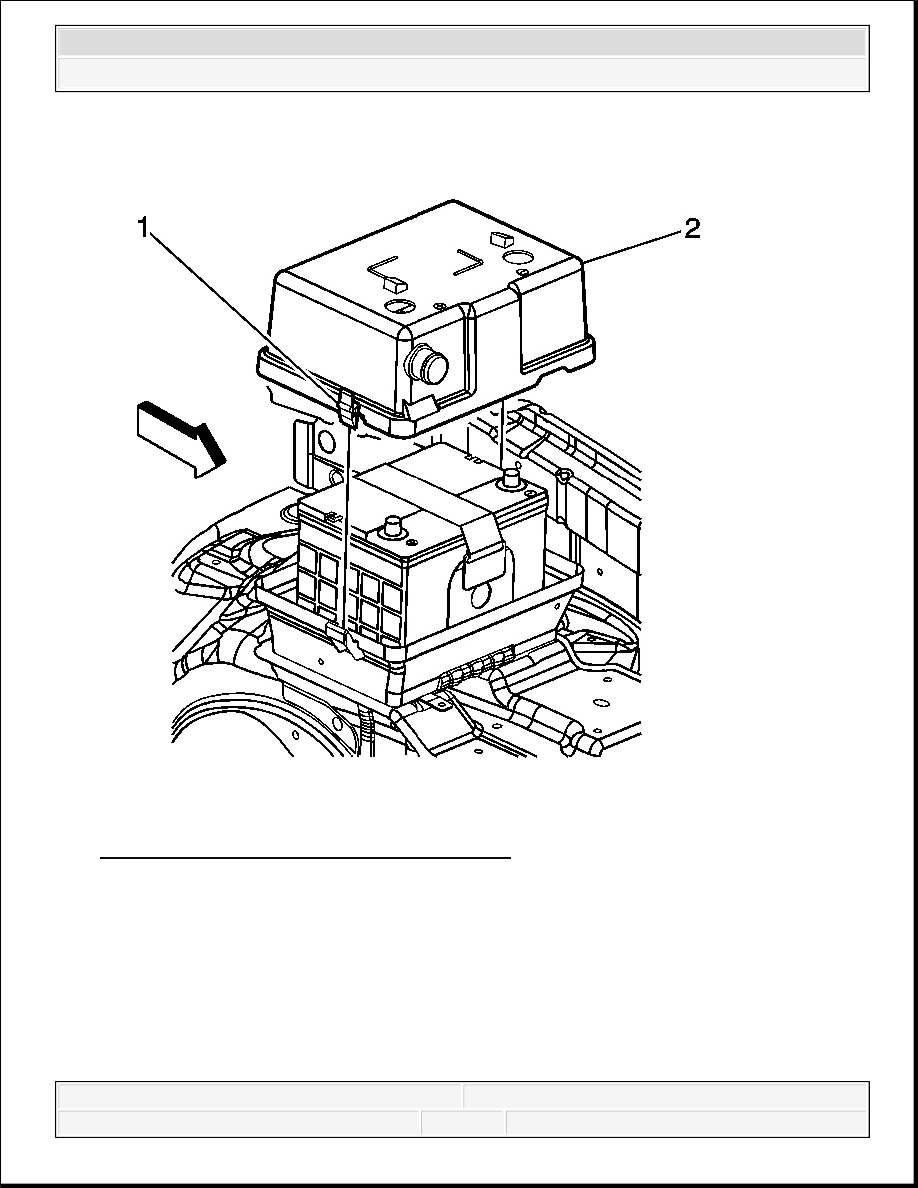

Fig. 46: Identifying Upper Battery Box Cover
Courtesy of GENERAL MOTORS CORP.

6. Install the upper battery box (2) over the battery, engage the locking tabs (1) into the lower

battery box.

7. Connect the battery vent duct to the upper battery box (2).
