9.3.7 Removal and installation

9.3.7.1 Replacement of Front Seat Belt Lock Catch

Dismantlement Procedure

1.    For dismantling of front row seat, refer to 12.7.3.2

Replacement of front row seat.

2.   For dismantling of front row seat side trimming

plate, refer to 11.11.8.2 Replacement of seat side
trimming plate.

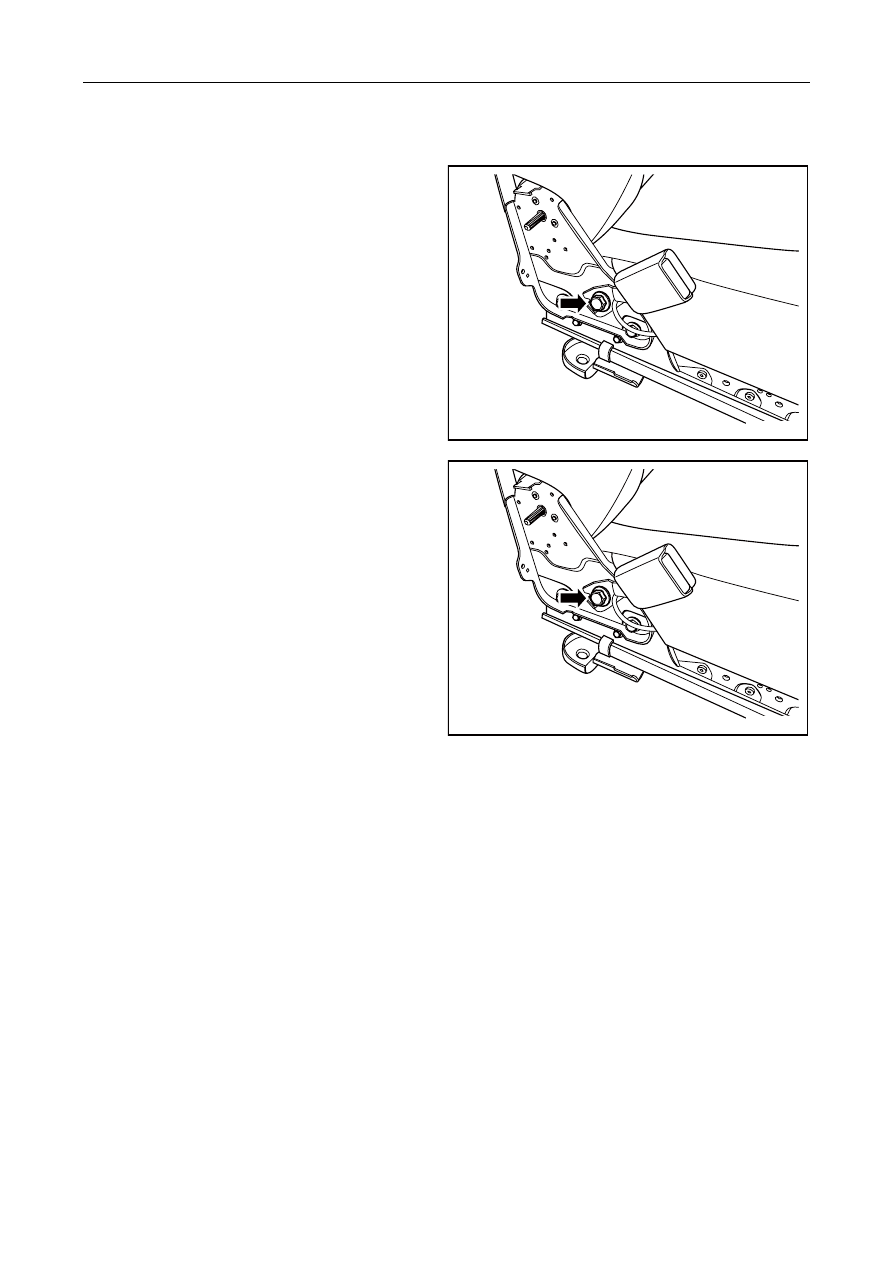

3.    Dismantle fixing bolt of safety belt buckle of front

row seat.



NL09-0035b

Installation Procedure:

1.    Install front row seat safety belt buckle and tighten

fixing bolt.

Torque: 45Nm (Metric) 33. 3lb-ft(English system)

2.    Install front row seat trimming plate.

3.  Install the front seats.

NL09-0035b

1871




9.3.7.2 Replacement of Second-row Left Seat Belt Lock Catch

Dismantlement Procedure

1.   For dismantling of middle row left seat, refer to

12.7.3.5 Replacement of middle row seat.

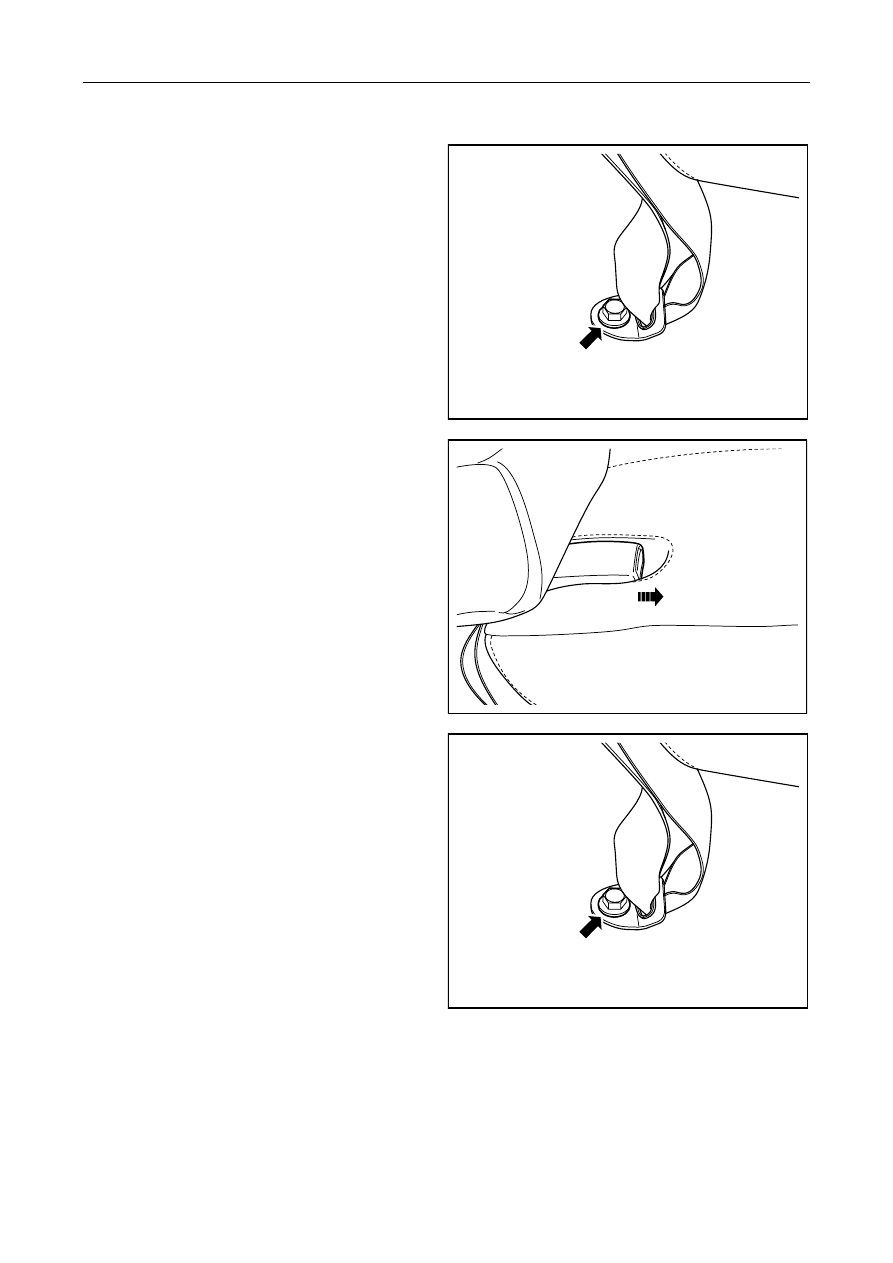

2.   Dismantle fixing bolt of the second left middle

safety belt buckle.



NL09-0036b

3.    Remove the second left safety belt buckle.



NL09-0037b

Installation Procedure:

1.   Install second row left safety belt buckle and

tighten fixing bolt.

Torque:45 Nm (Metric) 33.3 lb-ft (English system)

2.    Install middle row left side seat.



NL09-0036b

1872




9.3.7.3 Replacement of Second-row Middle Seat Belt Lock Catch

Dismantlement Procedure

1.  Dismantle second row left middle safety belt

buckle fixing bolt fixed on the back of middle row
left side seat.



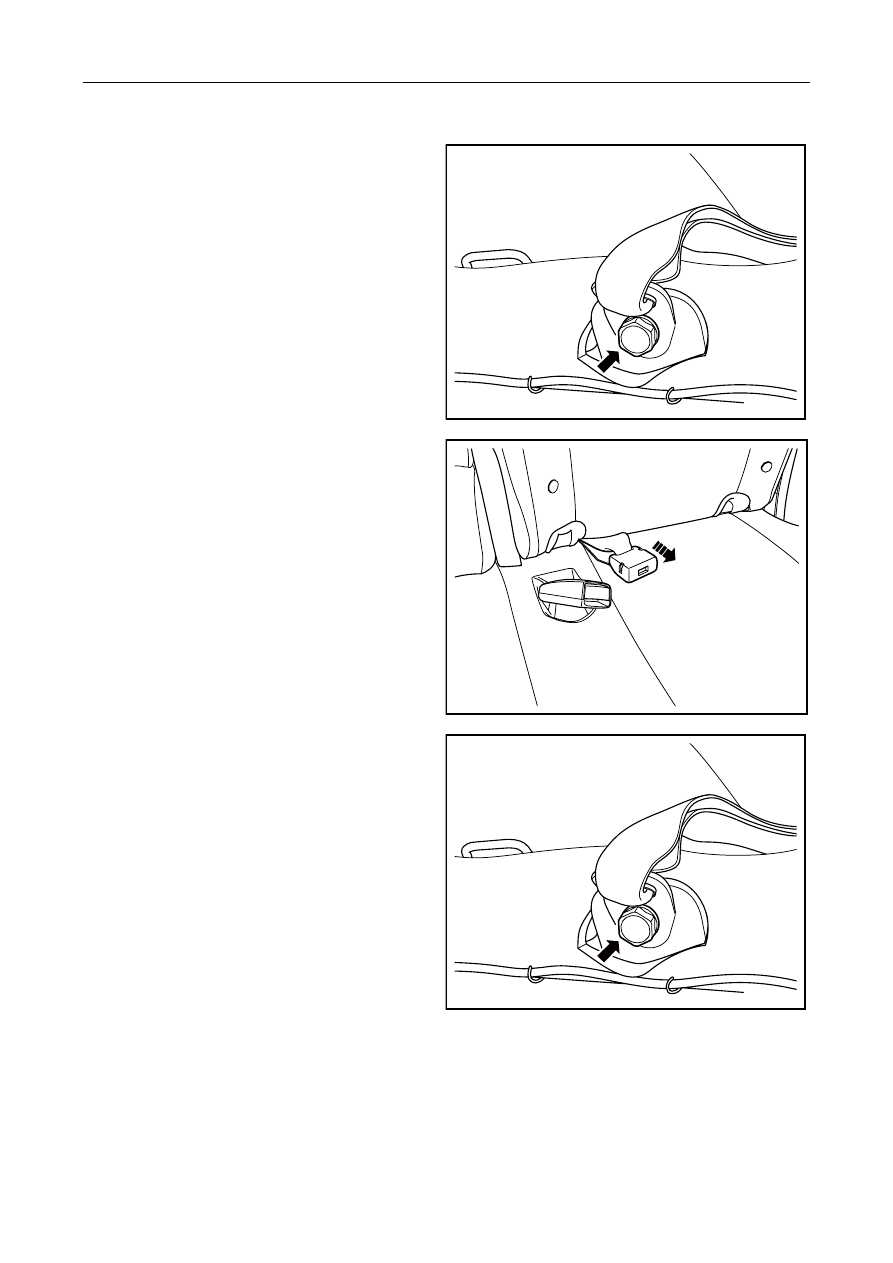

NL09-0038b

2.   Draw out the second row left middle safety belt

buckle.



NL09-0039b

Installation Procedure:

1.  Install second row left middle safety belt buckle

and tighten fixing bolt.

Torque: 45Nm (Metric) 33. 3lb-ft (English system)

NL09-0038b

1873




9.3.7.4 Replacement of Second-row Right Middle Seat Belt Lock Catch

Dismantlement Procedure

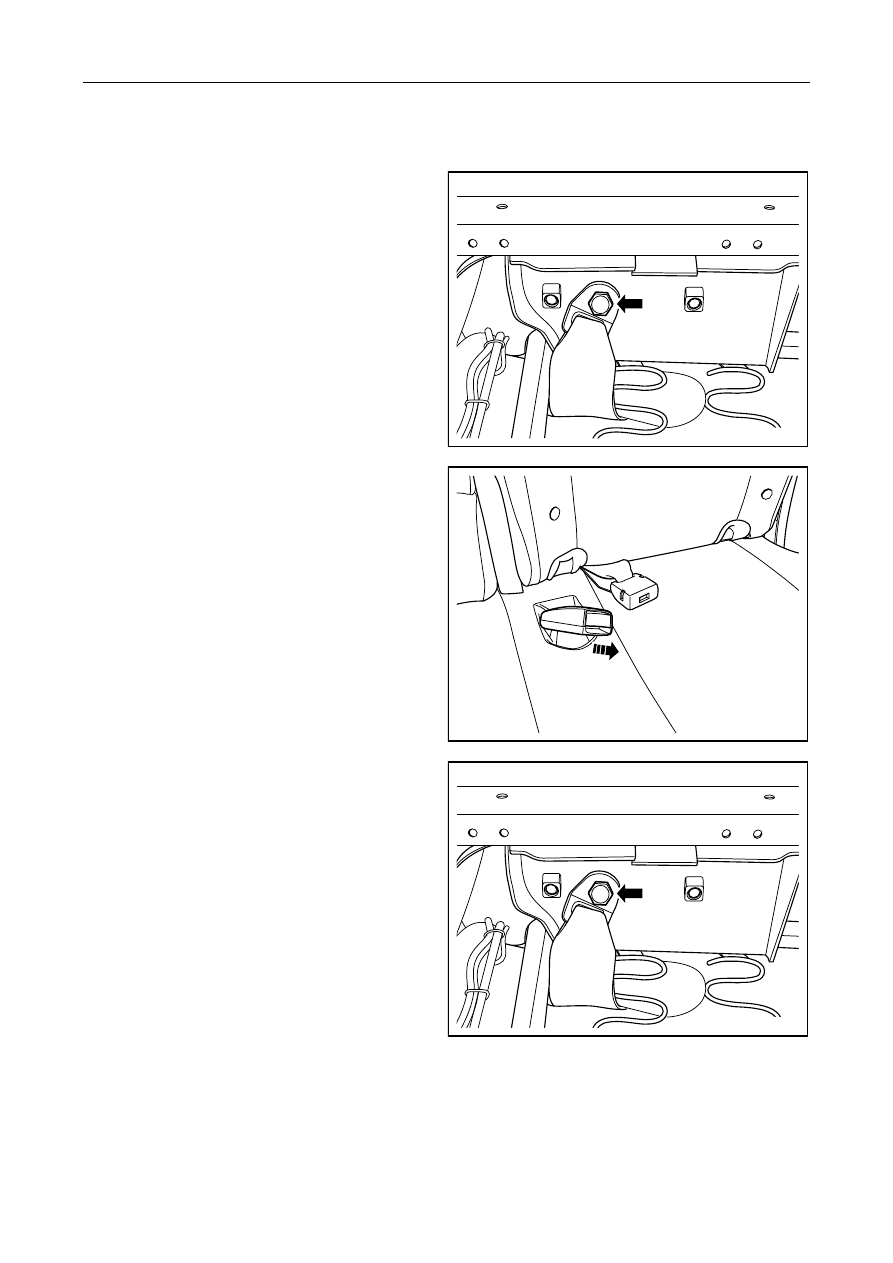

1.    Turn over middle row right side seat.

2.   Dismantle fixing bolt of the second right middle

safety belt buckle.

NL09-0040b

3.   Remove the second row right middle safety belt

buckle.



NL09-0041b

Installation Procedure:

1.   Install and tighten the second row right middle

safety belt buckle fixing bolt.

Torque: 45Nm (Metric) 33. 3lb-ft(English system)

2.    Turn down middle row right seat.



NL09-0040b
