6.6.7.2 Speed sensor replacement (front)

Dismantle procedure

2

2

1

NL06-0074b



Warning!

Warning: refer to warning for battery disconnection
in Warning and precaution .

1.  Dismantle battery negative cable , refer to

2.11.8.1 Disconnect connecting process of
battery cable

2.    For lifting vehicle see 1.3 Lifting vehicle .

3.    For dismantling of front wheels, refer to 4.4.5.1

Replacement of wheels.

4.    For dismantling of front fender lining plate, refer

to 12.10.1.9 Replacement of front fender lining
plate.

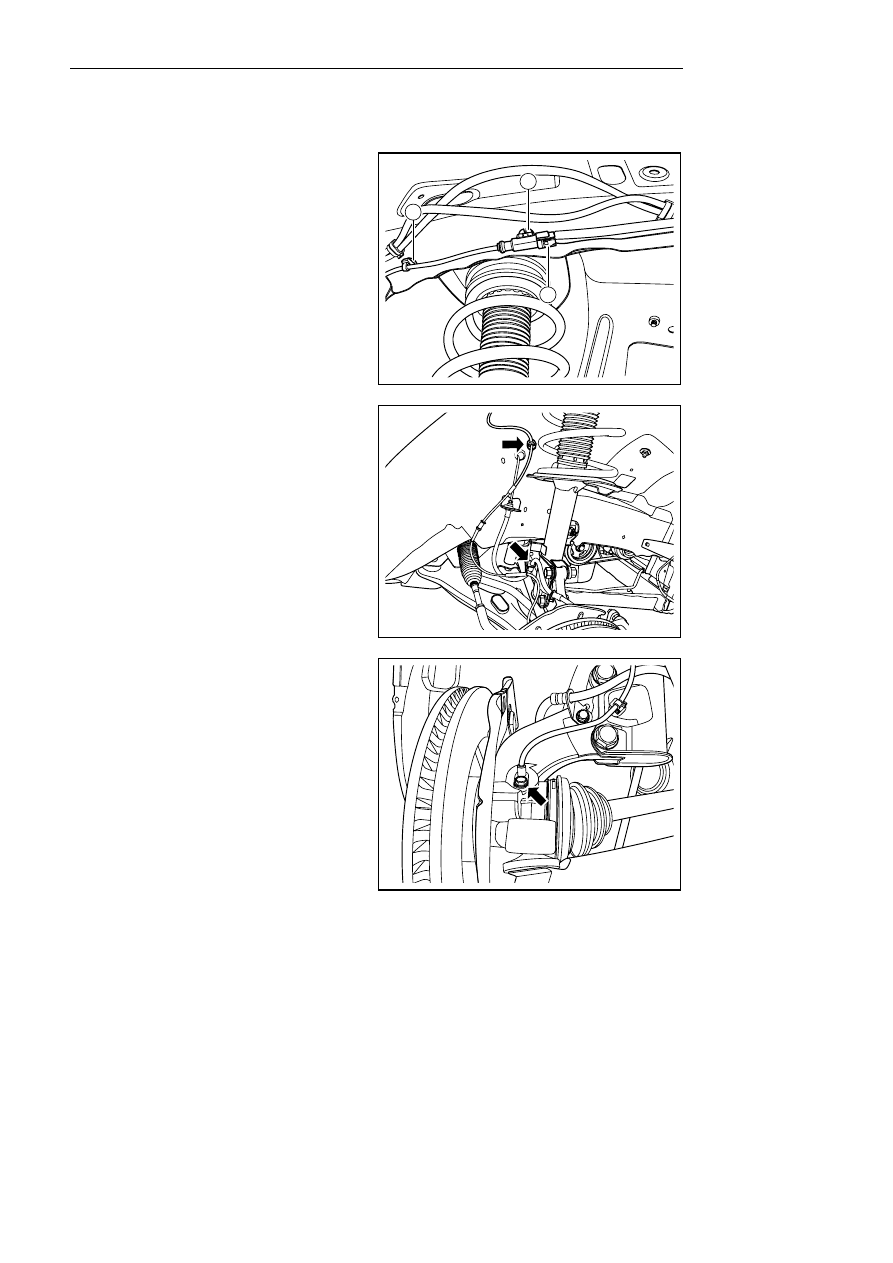

5.  Disconnect harness connector 1 of the front

wheel speed sensor and detach the sensor harness
buckle 2.

6.   Detach the front wheel speed sensor harness

buckle.

NL06-0075b



7.    Remove the fixing bolt for the front wheel speed

sensor.

8.    Dismantle the front wheel speed sensor.

NL06-0076b





1619






Installation Procedure:

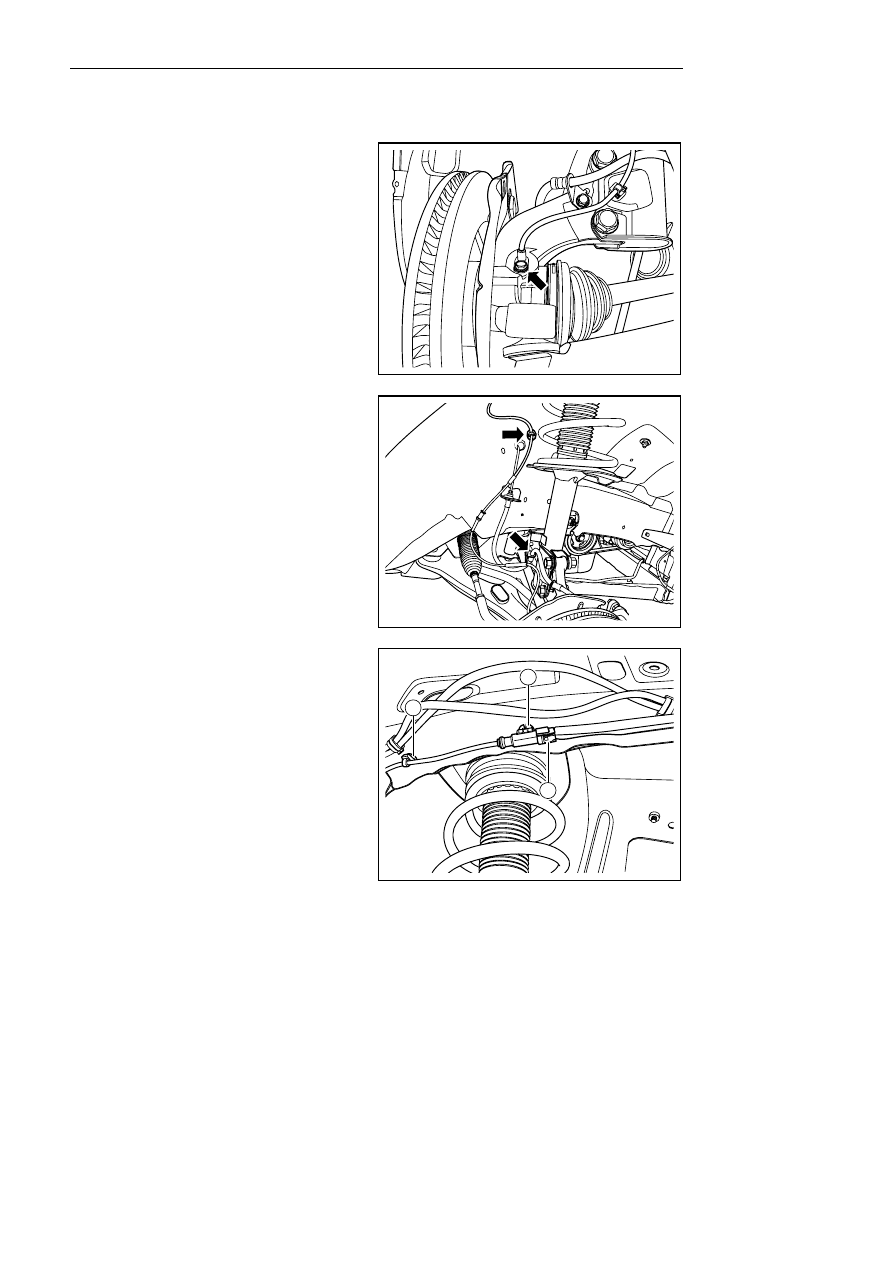

1.  Install front wheel speed sensor and tighten it by

using bolt with plain washer.

Torque:20 Nm (Metric) 14.8 lb-ft (English system)

NL06-0076b



2.    Fix fixing buckle of front wheel speed sensor.

NL06-0075b



3.  Connect front wheel speed sensor harness

connector 1 and fix buckle 2 of sensor wire
harness.

4.  Install the front fender liner.

5.   Lower the vehicle.

6 .  Connect the battery negative cable.

7.    Install the front wheel.

Notes:

Similarly disassembly method of left front and right
front speed sensor

2

2

1

NL06-0074b



1620




6.6.7.3 Speed sensor replacement (rear)

Dismantle procedure

Warning!

Warning: Refer to warning for battery disconnection
in Warning and precaution .

1.   Disconnect the battery negative cable. Refer to

2.11.8.1 Battery cable disconnection/connection
procedures .

2.    For dismantling of boot trimming plate, refer to

12.9.1.5 Replacement of lower trimming plate of
rear column.

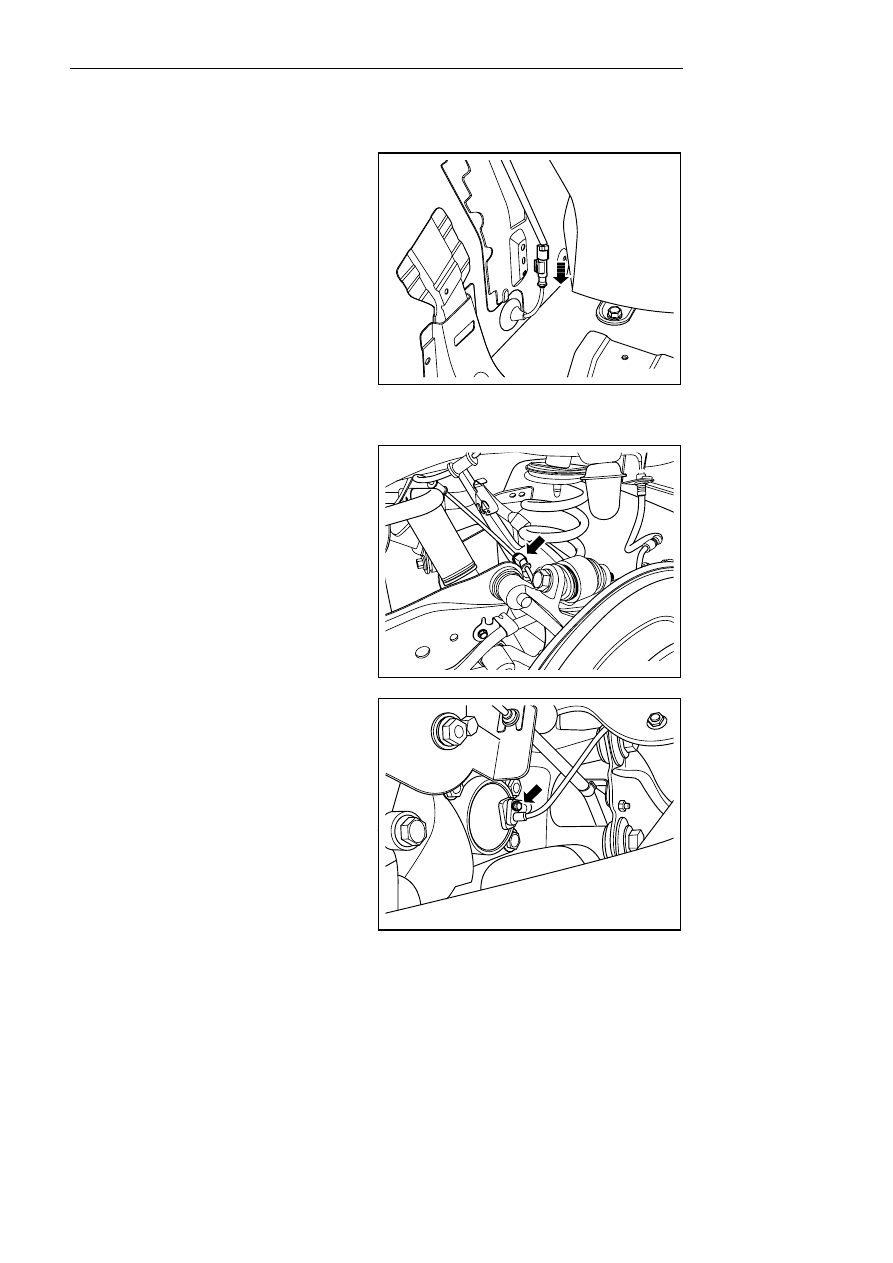

3 .  Disconnect rear wheel speed sensor harness

connector.

4.    For lifting vehicle see 1.3 Lifting vehicle .

5.  For removal of rear wheels, see 4.4.5.1

replacement of Wheels.

NL06-0077b



6.    Detach the rear wheel speed sensor harness from

the rear suspension.

NL06-0078b



7.    Remove the rear wheel speed sensor fixing bolt.

8.    Dismantle the rear wheel speed sensor.

NL06-0079b





1621






Installation Procedure:

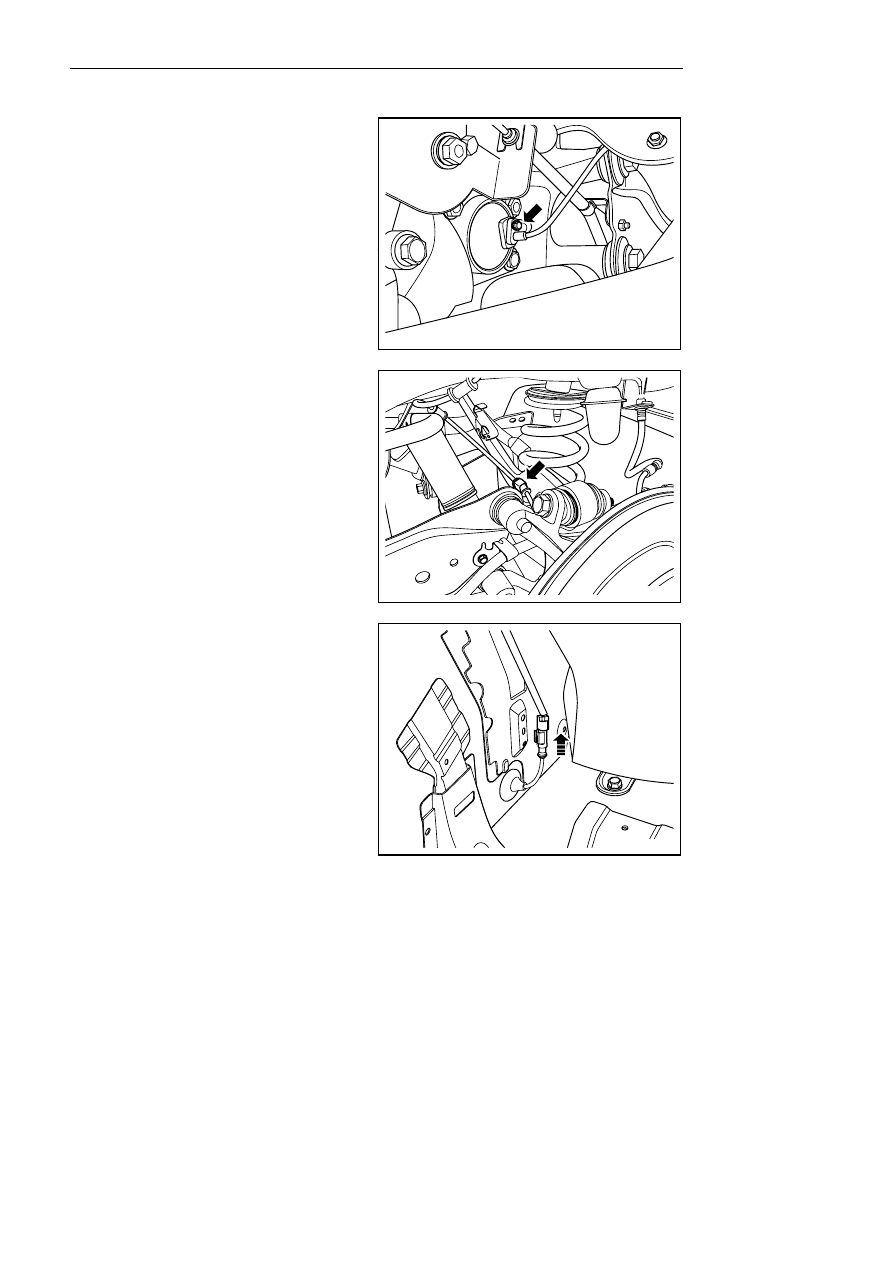

1.    Install rear wheel speed sensor and tighten it by

using bolt with plain washer.

Torque:20 Nm (Metric) 14.8 lb-ft (English system)

NL06-0079b



2.   Fix rear wheel speed sensor harness onto rear

suspension.

3.   Install rear wheels.

4.   Lower the vehicle.



NL06-0078b



5.    Connect the harness connector of the rear wheel

speed sensor.

6.    Install the rear column lower trim panel.

7.  Connect the battery negative cable.

Notes:

The method for disassembling the left rear and right
rear speed sensors is similar.

NL06-0080b
