4.3.4 Component position

4.3.4.1 Component position

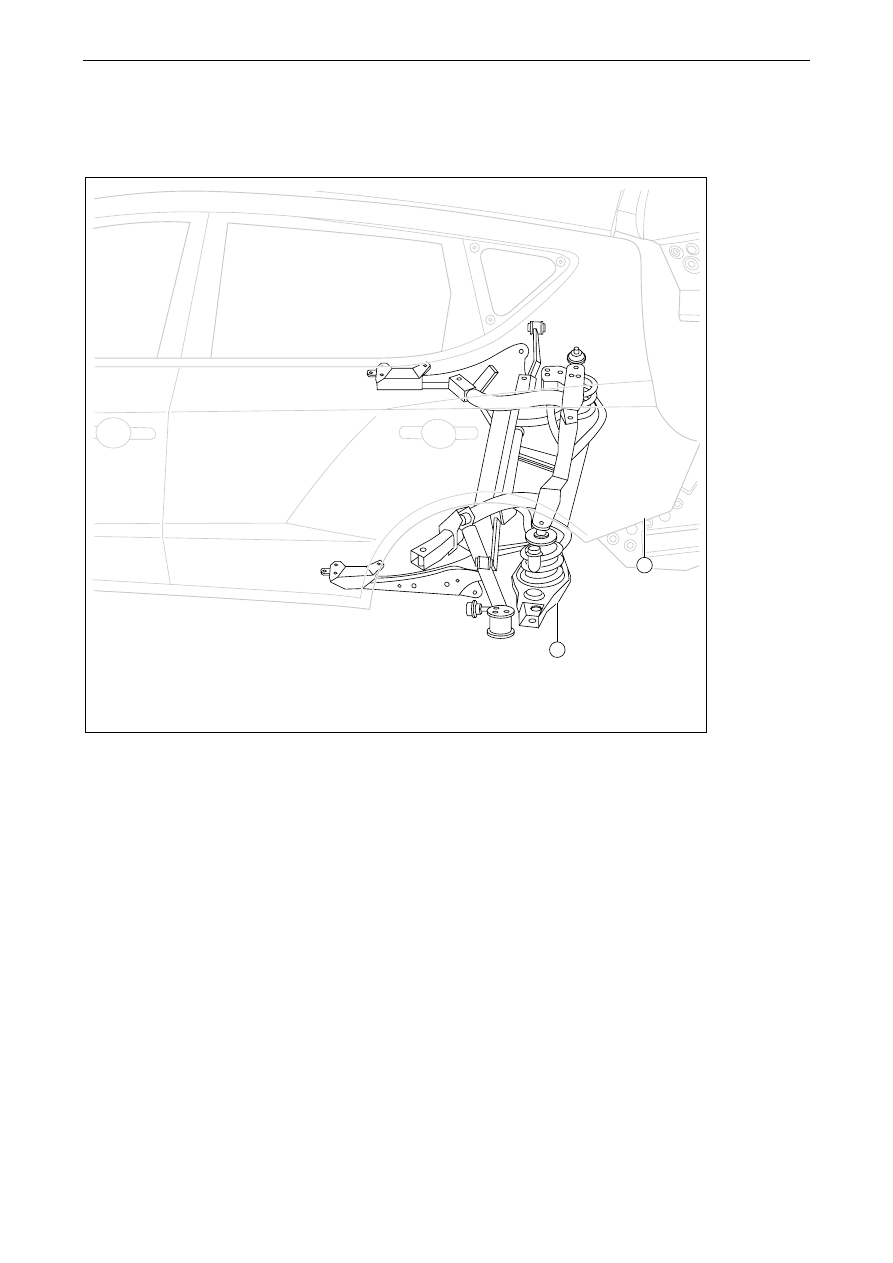

NL04-1005b

1

2



1.

Vehicle body

2 Rear suspensions

1451




6

1

3

17

18

19

20

14

2

4

24

21

22

5

7

8

11

9

12

13

23

10

15

16

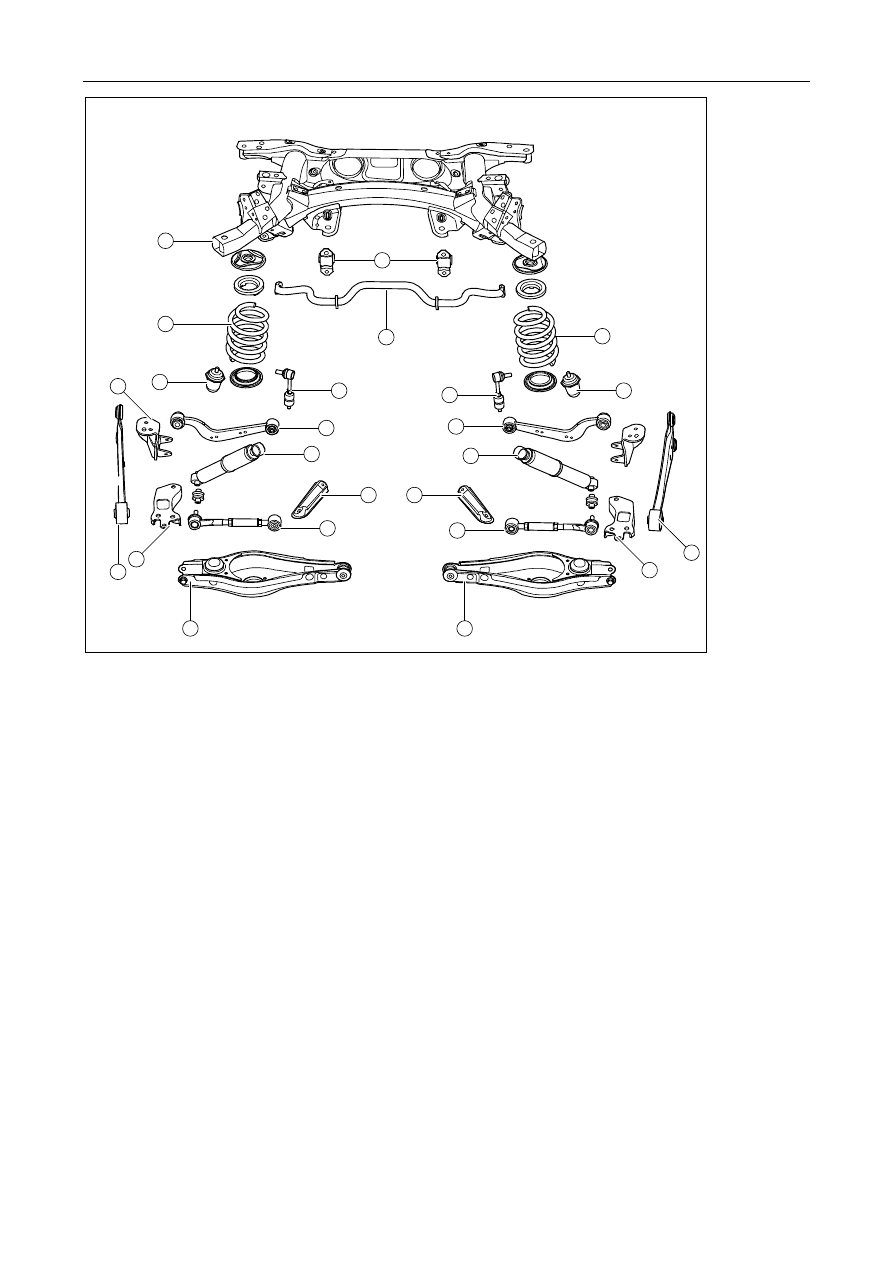

NL04-1006b



1.

Hexagon flange face lock nut

2.

Coil spring on right side of rear suspension.

3.

Right side limiting block of rear suspension

4.

Right rear stabilizer connecting rod

5.

Right upper swing arm of rear suspension

6.

Back right shock absorber mounting bracket

7.    Right rear shock absorber

8.    Rear subframe right reinforcement plate

9.

Rear right tailing arm assembly

10.  Right rear trailing arm mounting support

11.  Rear frame right No.1 swing arm

12.  Right No.2 swing arm of rear suspension

13.  Left swing arm 2 of rear suspension

14.  Left swing arm 1 of rear suspension

15.  Left rear tailing arm mounting bracket.

16.  Left rear tailing arm assembly

17. Left

reinforce

plate

of rear auxiliary frame.

18.  Left rear shock absorber

19.  Left upper swing arm of rear suspension

20.

Left side rear stabilizer rod and stabilizer
connecting rod

21.   Left side limiting block of rear suspension

22.  Rear suspension left coil spring

23.   Rear stabilizer rod

24.

Fixing clamper and rubber sleeve of rear
stabilizer rod

1452




1

2

3

4

5

10

11

9

6

7

8

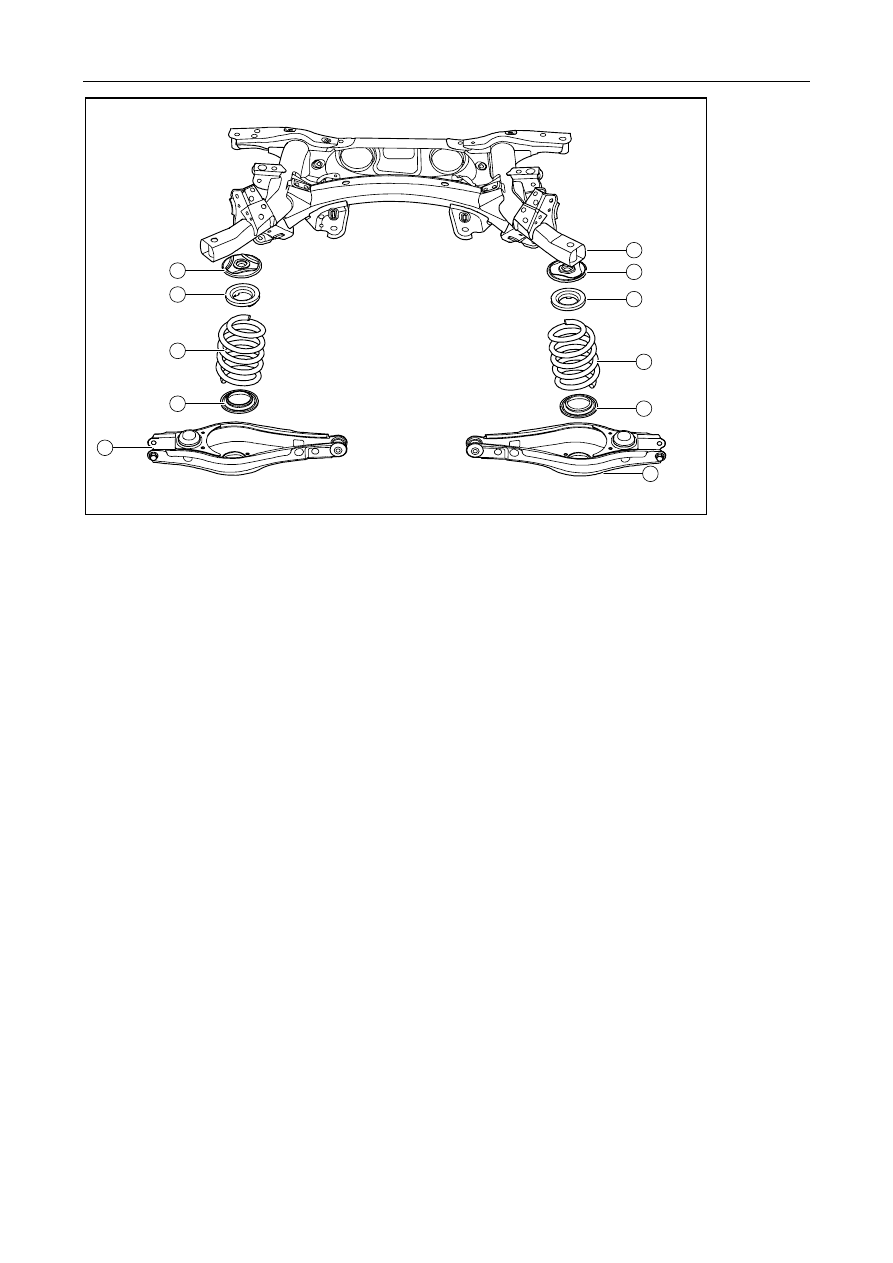

NL04-1007b



1.

Upper seat of right rear coil spring

2.

Upper damping cushion of right rear coil spring

3.

Right rear coil spring

4.  Lower damping cushion of right rear coiling

spring.

5.

Rear suspension right No.2 swing arm assembly

6.

Rear suspension left No.2 swing arm assembly

7.      Left rear coil spring lower damping cushion

8.    Left rear coil spring

9.

Left rear coil spring upper damping cushion

10.  Upper support seat of left rear coil spring

11.  Rear auxiliary frame assembly

1453






4.3.6 diagnosis information and procedures

4.3.6.1 diagnosis information and procedures

See 4.2.6 diagnosis information and procedures.
