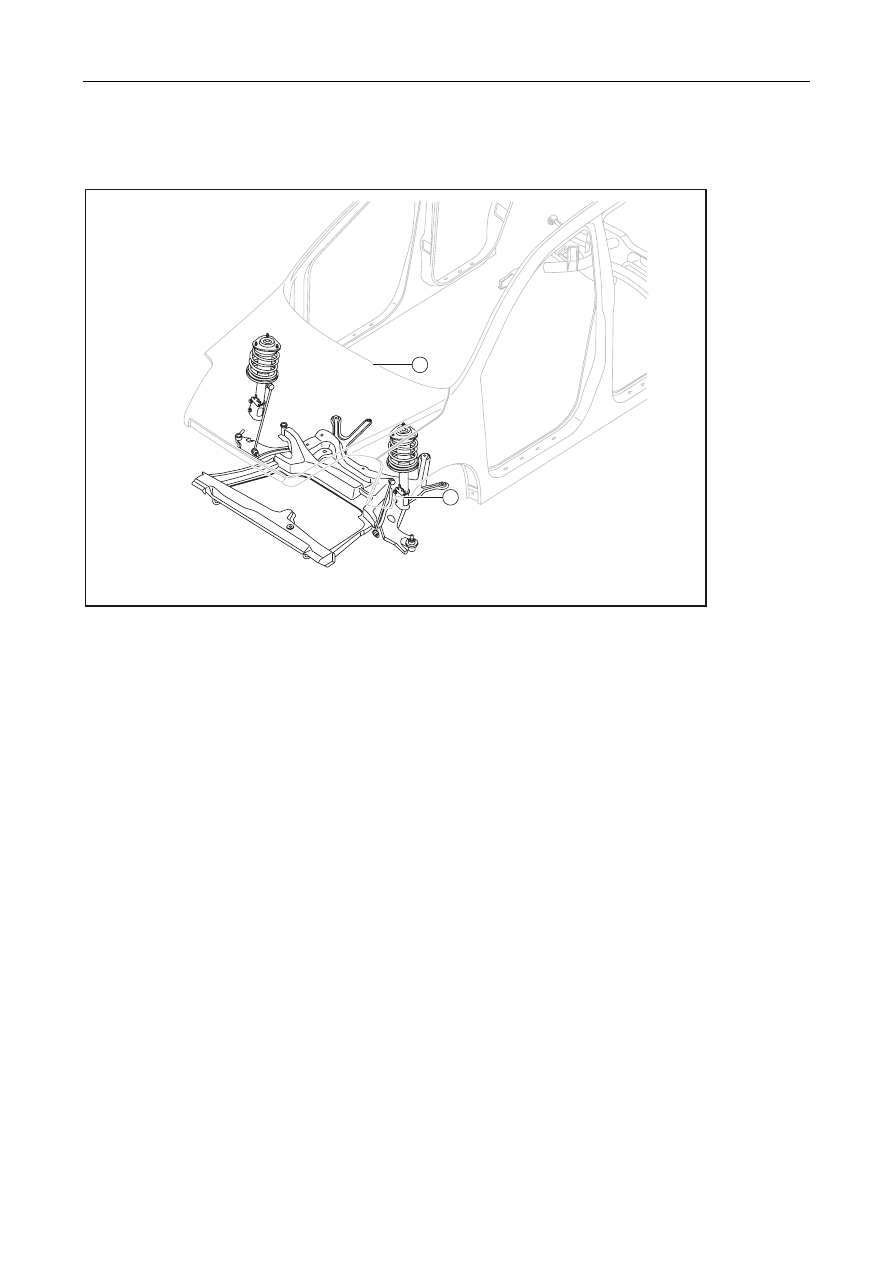

4.2.4 Component position

4.2.4.1 Component position

NL04-1002b

1

2



1 Front

suspension

2. Vehicle

body



1415






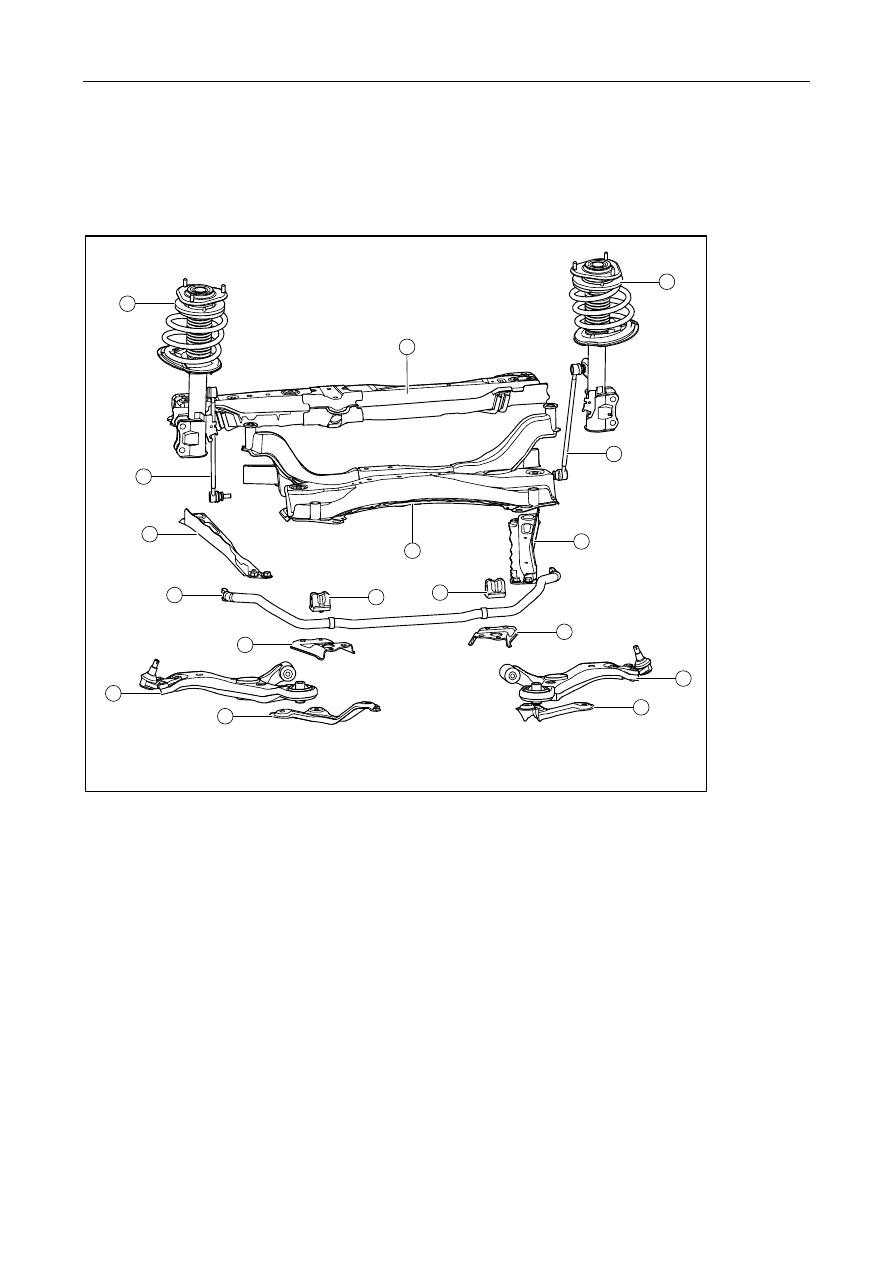

4.2.5 Disassemble drawings

4.2.5.1 Disassemble drawings

Front suspension

5

3

7

4

6

8

2

1

5

9

10

11

12

13

14

16

15

NL04-1003b



1.

Right front support post

2.  Right front stabilizer rod and stabilizer

connecting rod assembly

3.

Front suspension right side longitudinal beam

4.

Front stabilizer bar

5.

Front stabilizer bar bushing

6.

Front right stabilizer bar fixing bracket

7.

Right side lower swing arm

8.

Right side front subframe reinforcement plate

9.

Left side front subframe reinforcement plate

10.  left side lower swing arm

11.  Fixing support of left side front stabilizer rod

12.  Front suspension left side longitudinal beam

13.  Left front stabilizer rod and stabilizer connecting

rod assembly.

14.  Left front post assembly.

15.  Front suspension horizontal beam assembly

16.  Front auxiliary frame.



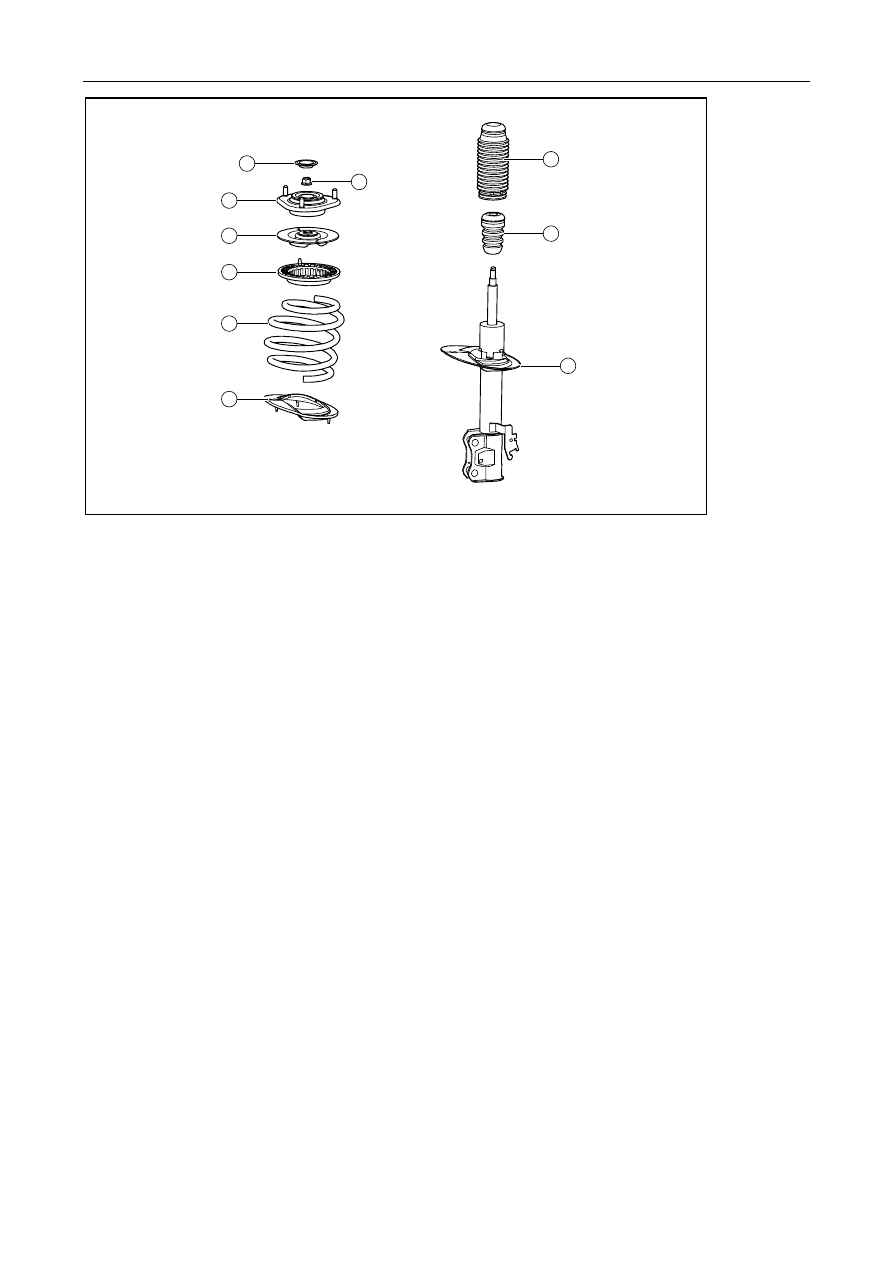

1416




1

3

4

5

6

7

2

8

9

10

NL04-1004b



1.

Upper support seat anti-dust cover of front shock
absorber

2. Lock

nut



3.

Upper support seat of front shock absorber

4.

Upper bracket for front coiling spring.

5.

Upper damping cushion of front coiling spring

6.

Front suspension coiling spring

7.

Front coiling spring lower damping cushion

8.

Front shock absorber assembly

9.

Front shock absorber bumper block

10.  Anti-dust cover of front shock absorber



1417






4.2.6 diagnosis information and procedures

4.2.6.1 Diagnosis descriptions

Starting system diagnosis referring to the system description and operations. When malfunction occurs, refer to
description and operation, as it will help to determine the correct symptoms diagnosis procedures. It will also help
to determine whether the condition the customer described is in normal. Refer to 4.2.2 Description and Operation
to confirm the correct procedures for system diagnosis.

4.2.6.2 Shock absorber is too soft

1

Check whether the tire pressure is normal?















Quickly press down and release the closest detecting shock absorber bumper corner. Compare with the normal
similar vehicle on the compression resilience effect.









2

Check whether the vehicle overloads?

3

Check whether the compression resilience effects of the shock absorber are normal?

4

The system is normal.

Yes

No

Adjust the tire pressure to the standard value
according to the specification on the tire label.

Yes

No

Ask for the user to explain the user what is the
normal load of the vehicle.

Yes

No

Refer to 4.2.7.3 Replacement of front post
Assembly and 4.3.7.1 Replacement of rear
shock absorber to replace the shock absorber.

1418
