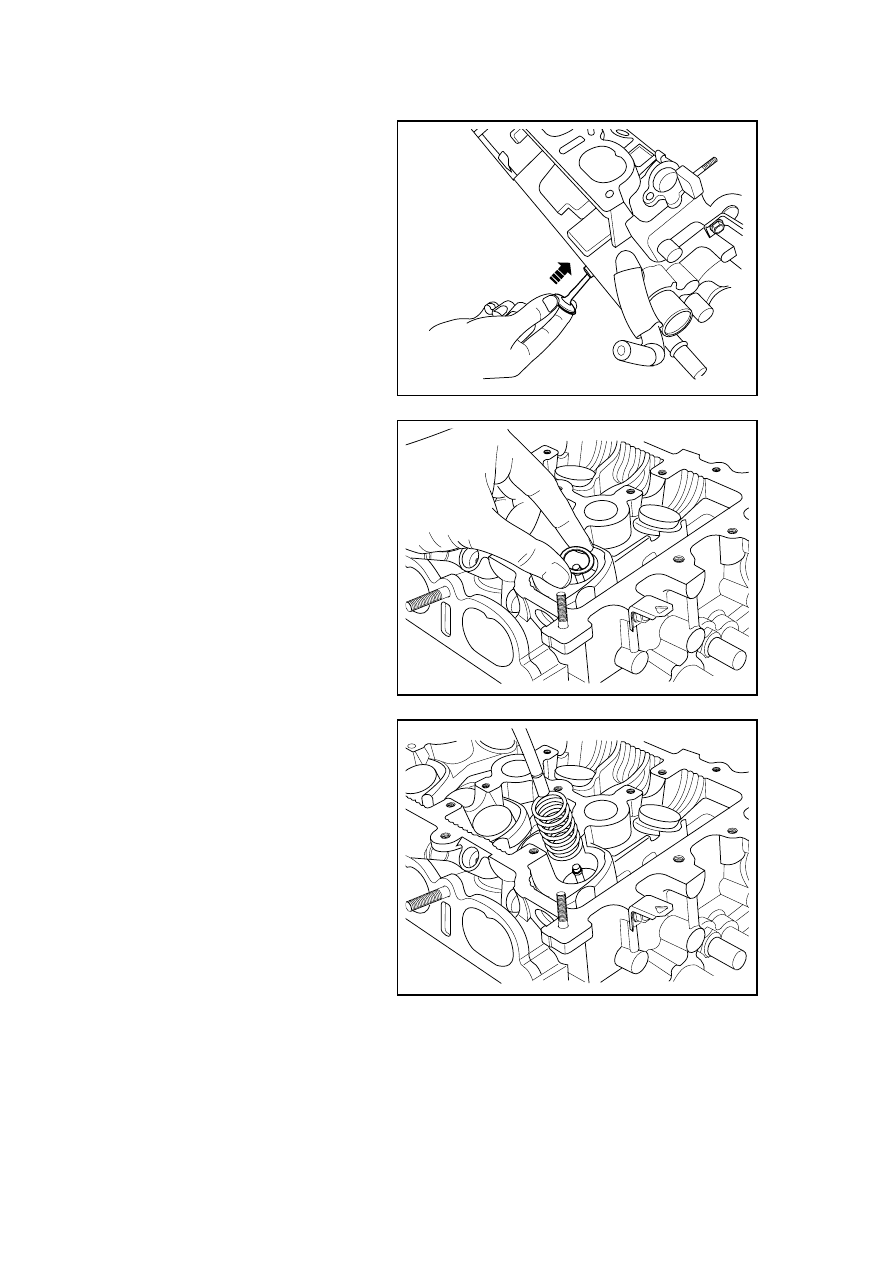

3. Install

the

valves.

FE02-0215b

4.  Install the valve spring pads.

FE02-0216b

5.  Install the valve springs.

FE02-0217b

1027

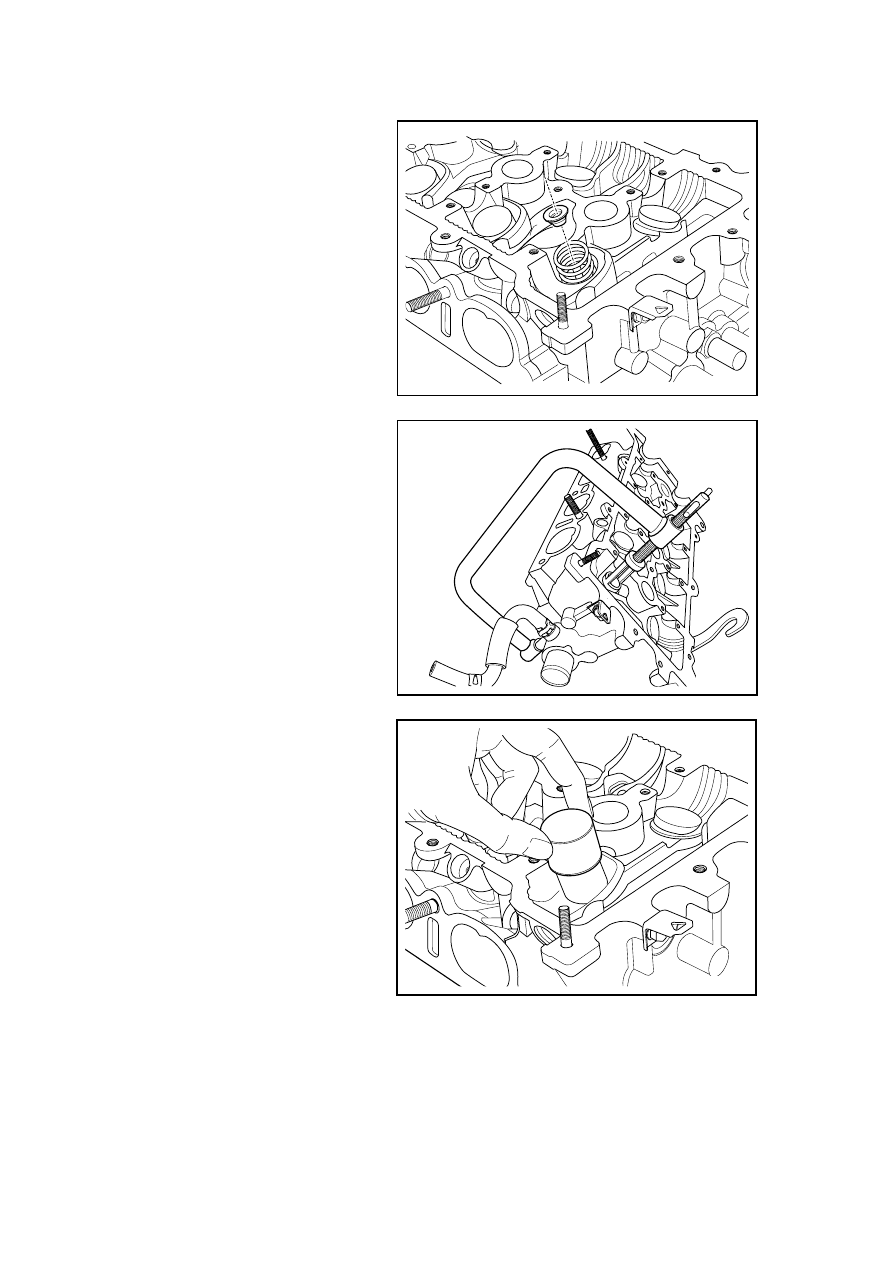

6.  Install the valve spring seat.

FE02-0218b

7.  Use a special tool to compress

the valve springs and install the
valve spring locking pieces.

FE02-0219b

8.  Confirm locking pieces is in

place. slowly remove the special
tool with a wood hammer gently
knock the valve, so that the valve
is in place.

Warning: Do not apply excessive
force, otherwise the valve spring
might pop up and cause personal
injury.

9.  Install the valve lifter.

10.

Install the cylinder hood
assembly.

FE02-0220b

1028

2.13.8.16 Replacement of Piston, Connecting Rod and Connecting Rod Bearing

Dismantlement Procedure

1. Dismantle

the

engine. Refer

to

2.13.8.13 Replacement of
Engine.

2.  Refer to 2.13.8.14 "Replacement

of Cylinder Hood Assembly" to
dismantle the cylinder hood.

3.  Dismantle oil pan, refer to 2.9.8.3

Replacement of Oil Pan.

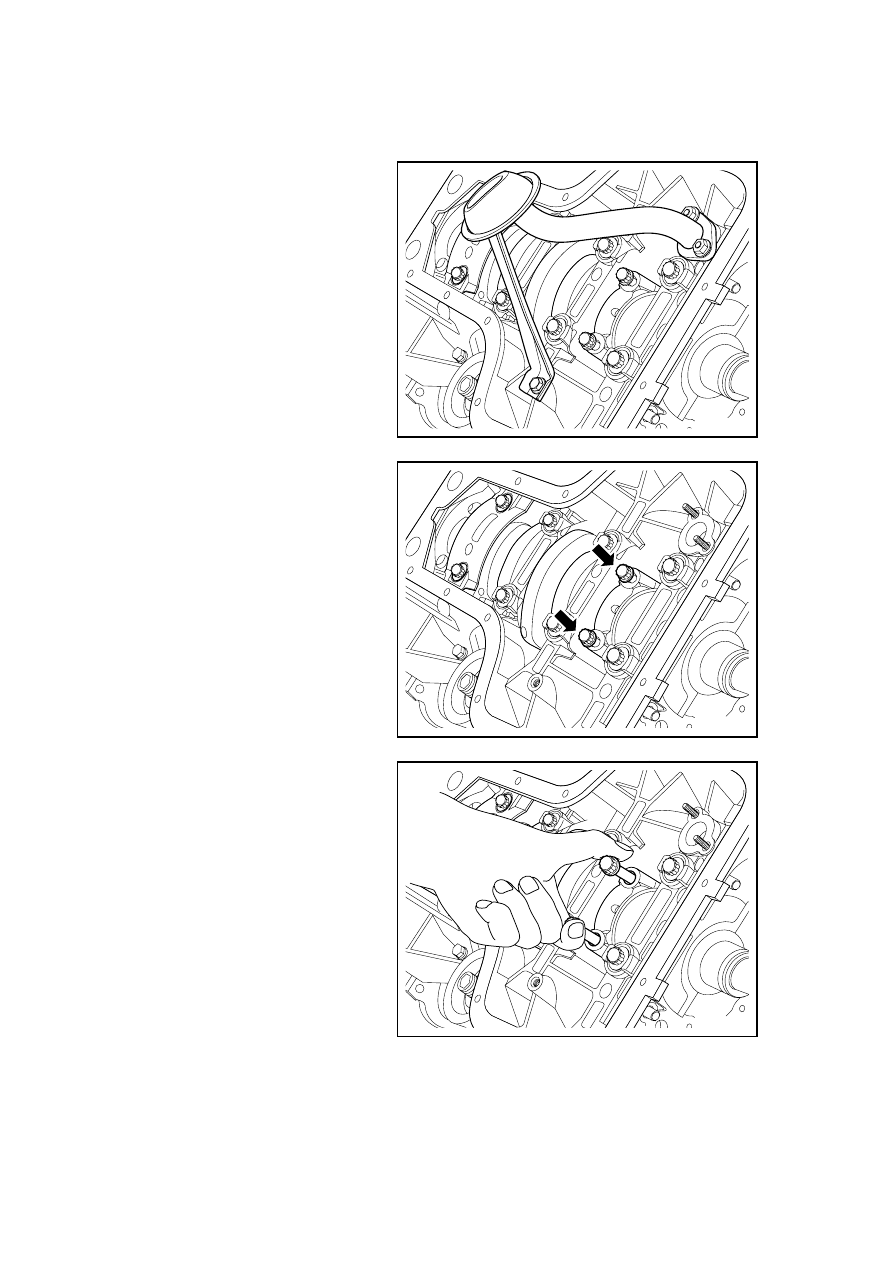

4. Dismantle

the

filters.

FE02-0221b

5.  Rotate the crankshaft, so that the

cylinder NO.1 and 4 are at BDC
positions. Dismantle the cylinder
NO.1 rod bearing cap bolts.

FE02-0222b

6.  Hold the connecting rod bolts

and take out the Cylinder #1
connecting rode bearing cap and
mark the Cylinder #1 position on
the bearing cap.

FE02-0223b

1029

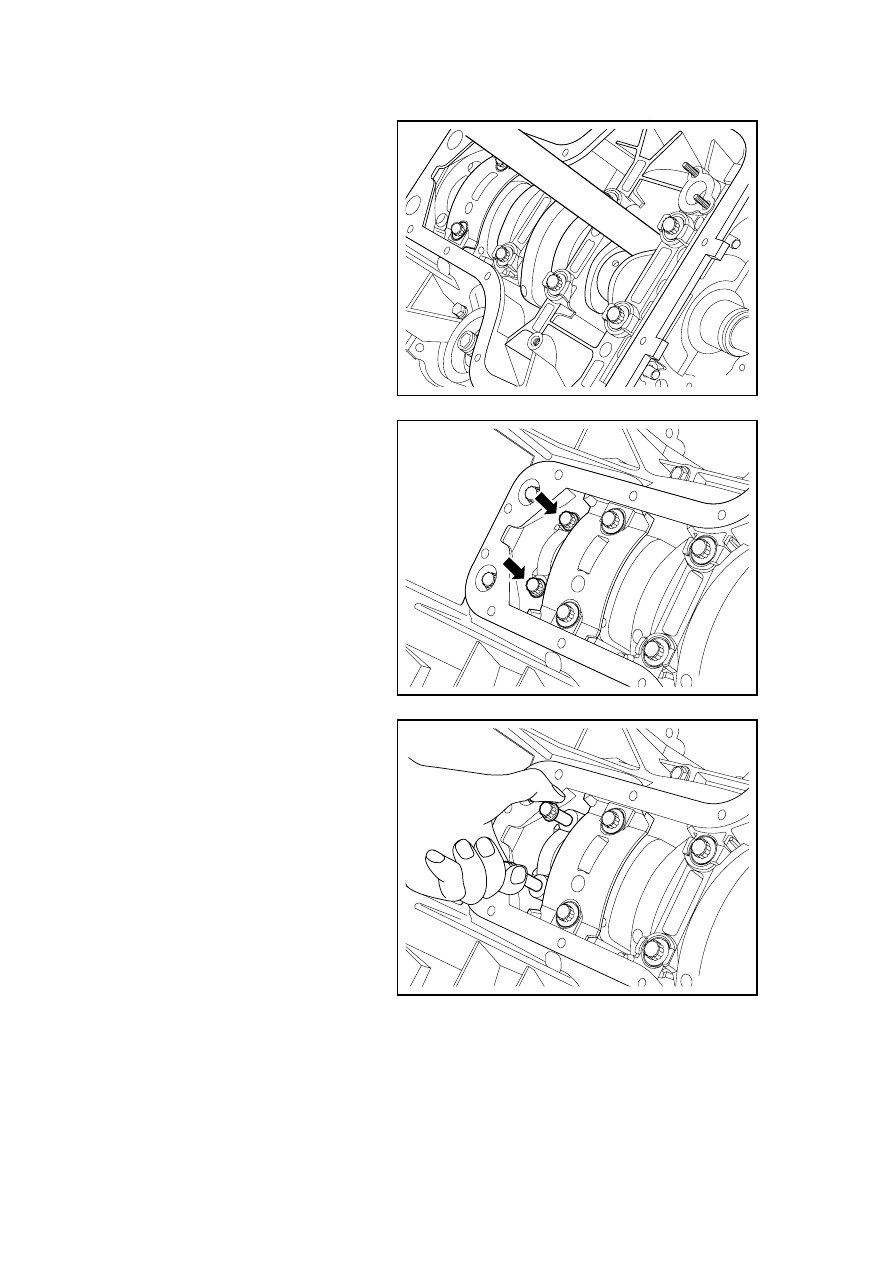

7.  Drive #1 cylinder piston and

connecting rod assembly with a
wooden stick and mark the
position of #1 cylinder on the
piston and connecting rod
assembly.

FE02-0224b

8.  Remove the bolt for the #4

cylinder connecting rod bearing
cover.

FE02-0225b

9.  Hold the connecting rod bolts

and take out the Cylinder #4
connecting rode bearing cap and
mark the Cylinder #4 position on
the bearing cap.

FE02-0226b

1030
