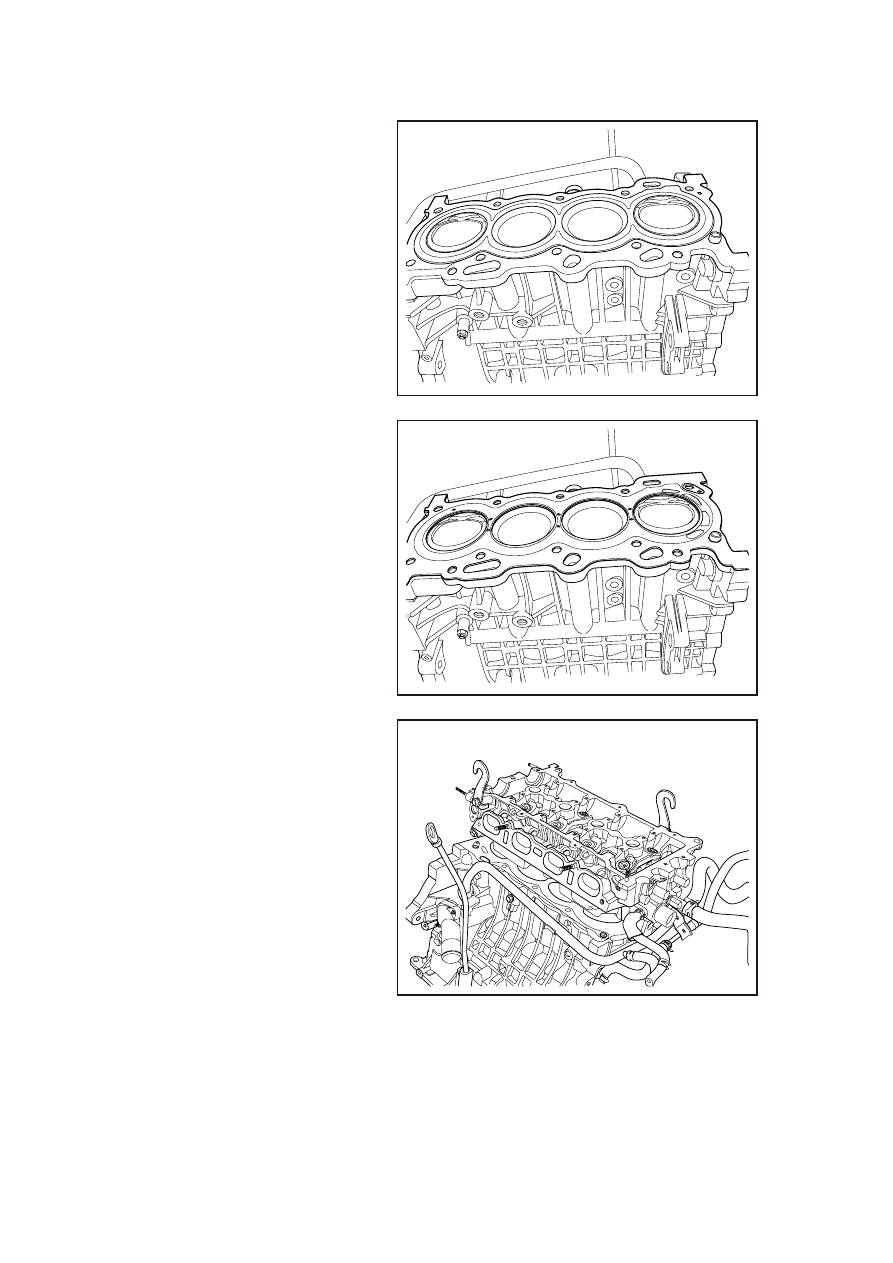

Installation Procedure:

1.  Clean cylinder hood and engine

body gasket surface.

FE02-0194b

2.  Install the cylinder hood gasket.

Note: the cylinder head gasket as a
single use piece must be placed with
a new one!

FE02-0195b

3.  Install cylinder head assembly.

FE02-0196b

1019

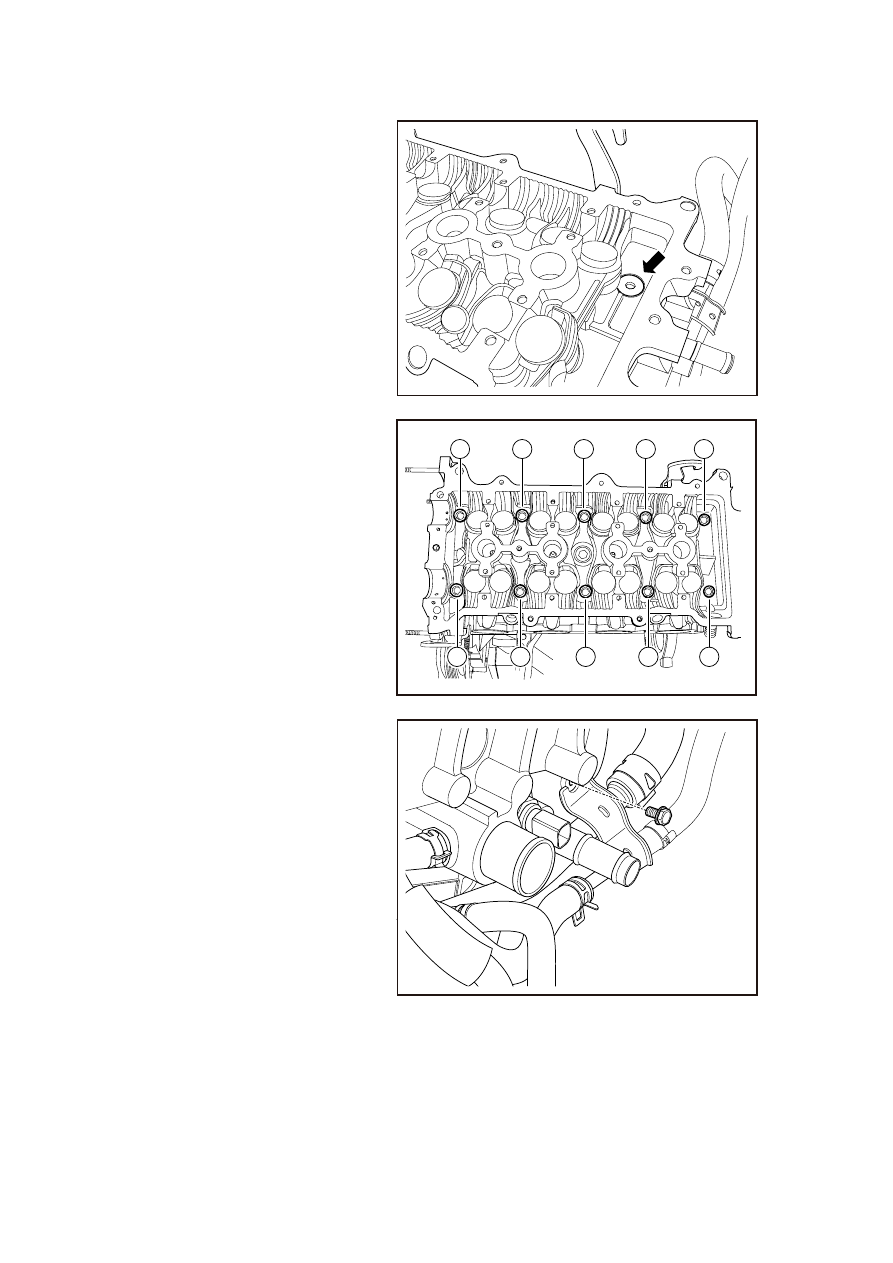

4.  Install the cylinder hood gasket

bolt gaskets.

FE02-0197b

5.  Install and tighten the cylinder

hood bolts, according to the
sequence in the graph.

Torque

First49N . m(Metric) 36 .
3lb-ft(English system)

Second 80N . m(Metric) 59 .
1lb-ft(English system)

9

4

2

6

8

7

5

1

3

10

FE02-0198b

6.  Install the fixing bolts of small

cycle pipes cylinder head.

FE02-0199b

1020

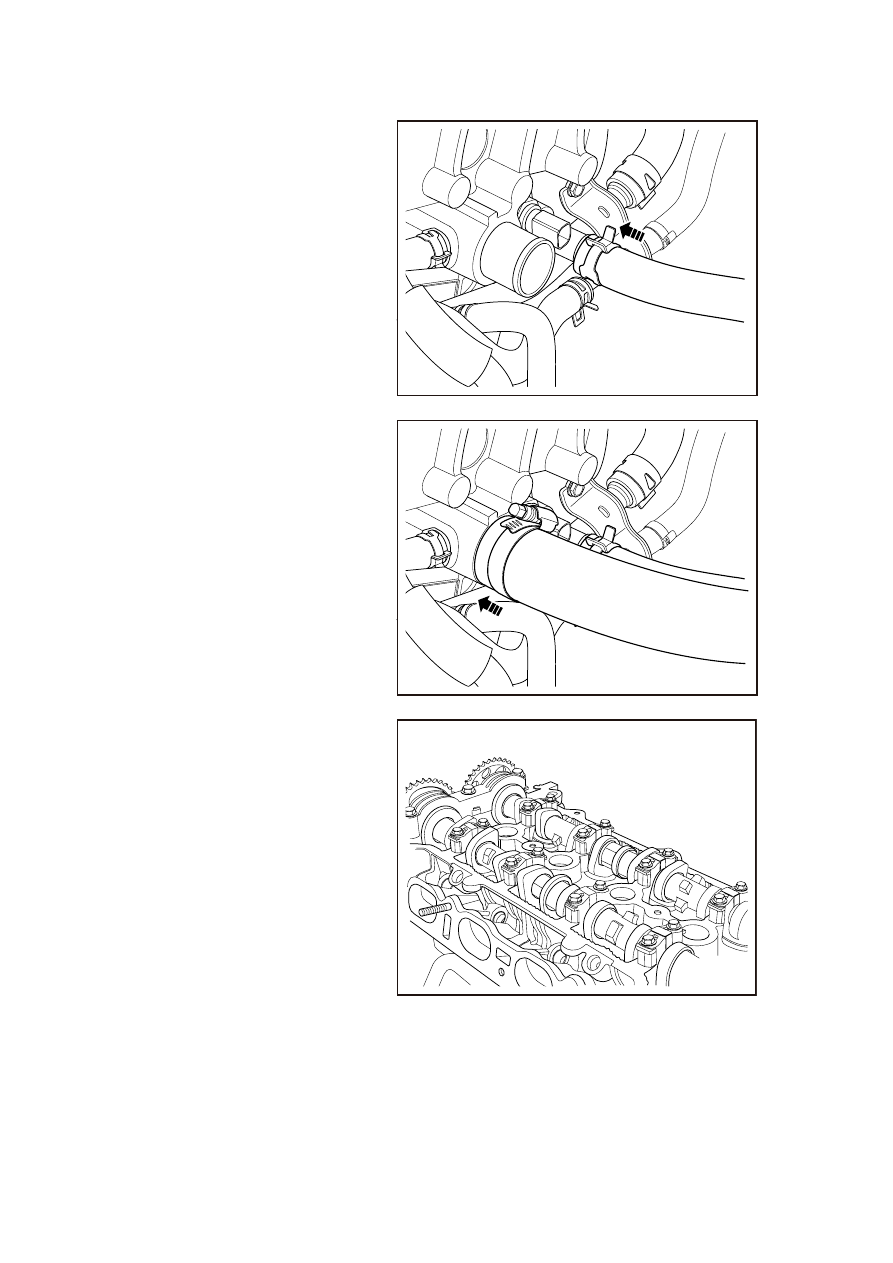

7.  Install the warm water pipe for

the heater tank.

FE02-0200b

8.  Install the radiator inlet and

outlet pipes.

FE02-0201b

9. Install

camshaft.

FE02-0202b

1021

10.  Install the VVT solenoid valve.

11. Install the camshaft position

sensor.

12.

Install the engine coolant
temperature sensor wiring
harness connector.

13.  Install the fuel distributing pipe

assembly.

14.  Install timing chain

15.  Install the timing chain cover.

16.Install the engine mounting.

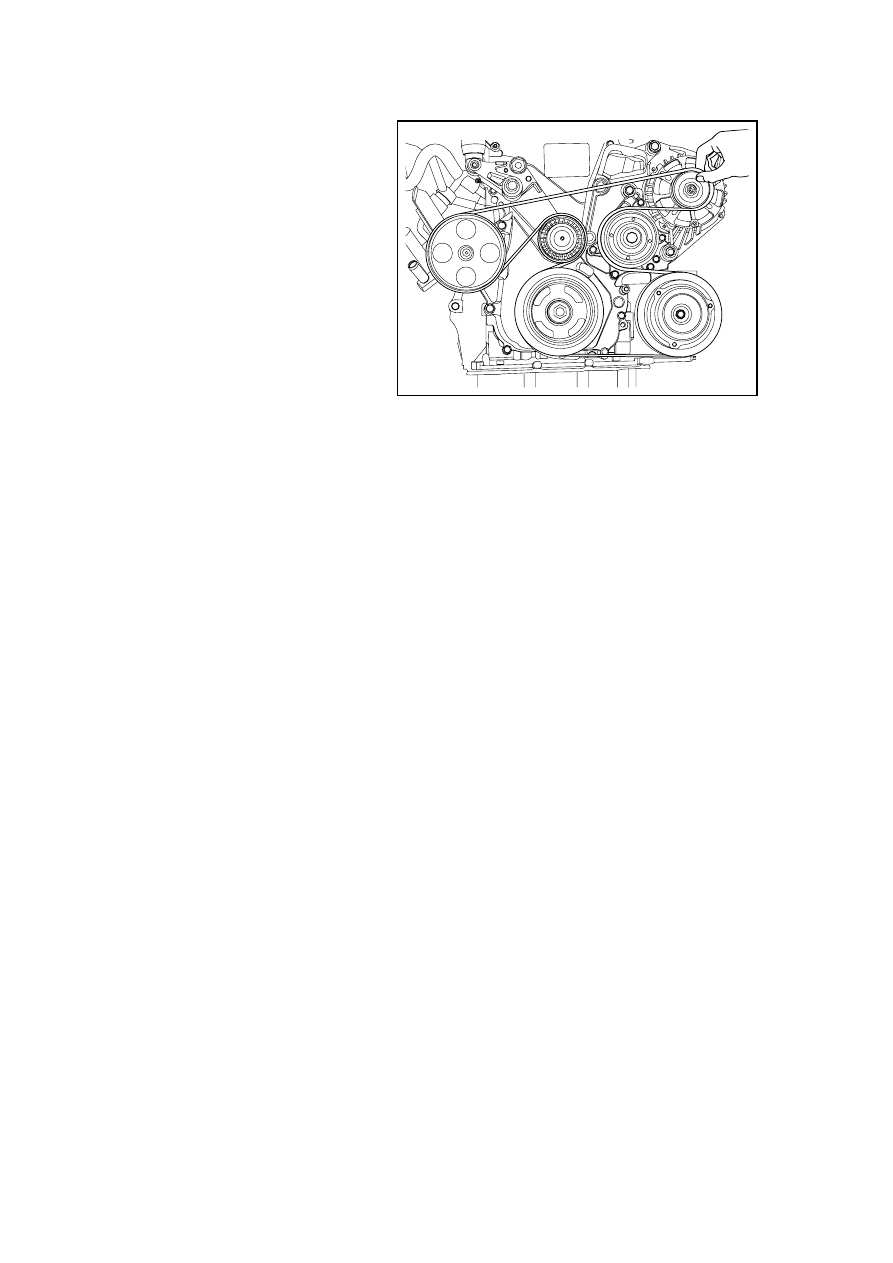

17.  Install the drive belt.

18.  Install the cylinder hood cover.

19. Install the ignition coil and

ignition wire.

20.  Install air exhaust manifold.

21.

Install air intake manifold
assembly.

22.  Install the throttle body.

23.  Fill the engine coolant.

24. Install the plastic shield of

engine.

25.  Connect battery negative cable.

FE01-0203b

1022
