28.  Refer to 12.6.4.3 "Replacement

of Longitudinal Beam of Front
Suspension" and 12.6.4.4
"Replacement of Front
Subframe" to dismantle the
longitudinal beam of front
suspension, subframe and
associated connectors.

29.  Dismantle left and right drive

shaft. Refer to 5.3.4.2
Replacement of drive shaft.

30. Place a mobile working table

under the engine assembly to
lower and support the powertrain
assembly.

Warning: Make sure solid contact
between the working table and the
powertrain, otherwise it will result
in human injury.

31. Dismantle the engine right

suspension assembly .

NL02-0188b

32. Dismantle the gearbox left

suspension assembly .

33. Lift the vehicle slowly to

separate powertrain from the
frame .

Note: In the lifting process, avoid the
powertrain assembly tilt on the
working table. Pay attention to the
powertrain and vehicle body
interference.

34.  Use an engine lifting device to

support the engine and then
separate the engine and the
gearbox. Refer to 3.3.8.3
Replacement of Gearbox.

NL02-0189b



1011

Installation Procedure:

1.  Use the engine lifting device to

support the engine and then
connect the engine assembly and
the gearbox assembly.

2.  Place the powertrain assembly

on the mobile working table, lift
the vehicle and move the
working table so the powertrain
assembly moves back into the
vehicle body frame.

3.  Slowly lower the vehicle. Pay

attention in the lowering
process; do not interfere with the
vehicle body frame.

Note: Make sure solid contact
between the working table and the
powertrain, otherwise it will result in
personal injury.

NL02-0189b



4. Install the engine right

suspension assembly.

Torque :45Nm (Metric) 33 . 3lb-ft
(English system)

5. Install the gearbox left

suspension assembly.

Torque :50Nm (Metric) 37lb-ft
(English system)

6.  Lifting and Jacking the Vehicle

7.  Install the left and right drive

shafts.

8.  Install the longitudinal beam of

front suspension and front
subframe.

NL02-0188b

1012

9.  Install the power steering gear tie

rod lateral pin bolts.

Refer to 3.3.8.1 “Inspect Gearbox Oil
and Liquid Level” to inspect the
tightness of the gearbox oil exhaust
bolts and refill the gearbox oil.

11. Lower the vehicle.

12.  Install the front wheels.

NL02-0187b

13.  Install the heater intake and outlet

pipes.

NL02-0186b

14.  Install gear shift lever cable.

NL02-0185b

1013

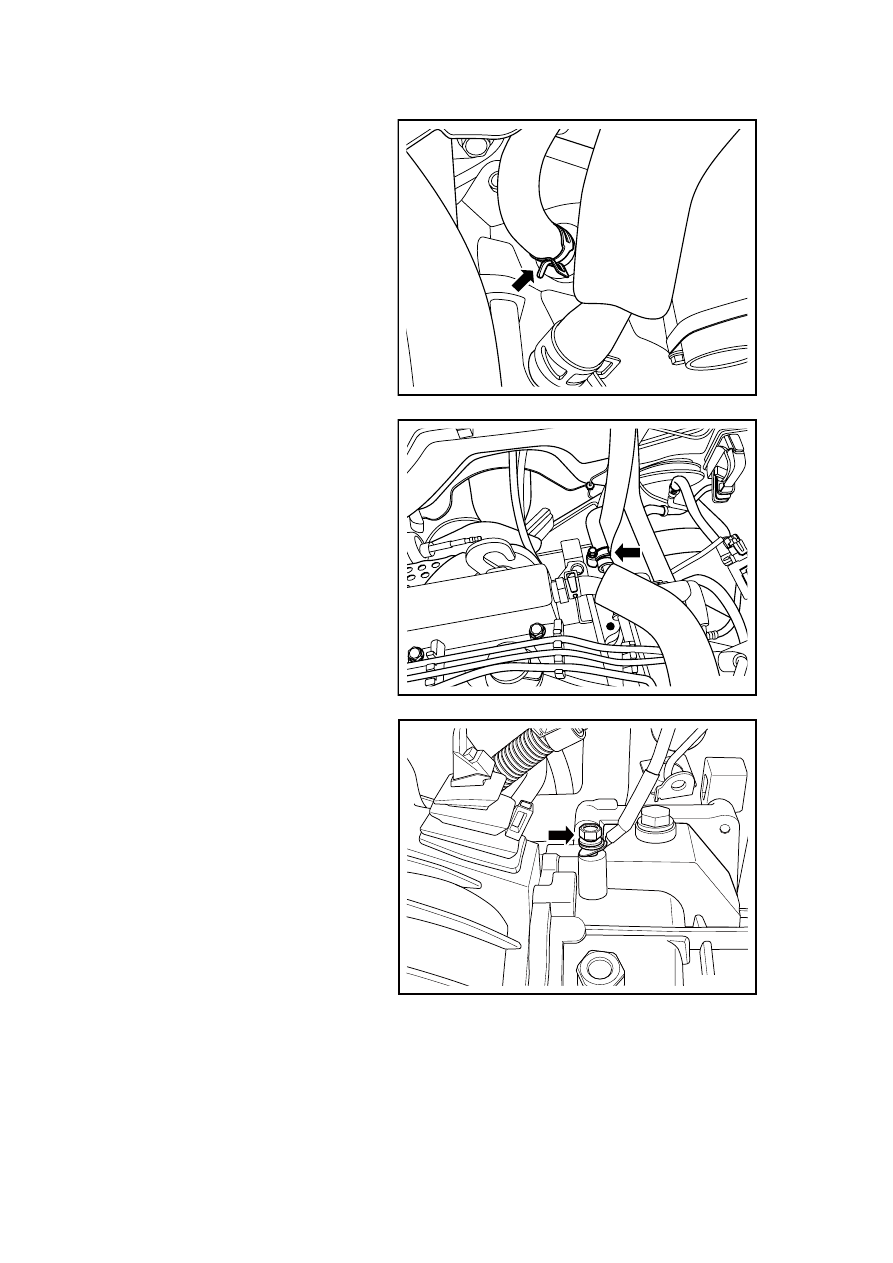

15.  Install canister vacuum tubes.

NL02-0184b

16.  Install the fuel pipe.

NL02-0183b

17.  Install grounding point of battery

negative cable in gearbox
housing.

NL02-0182b
