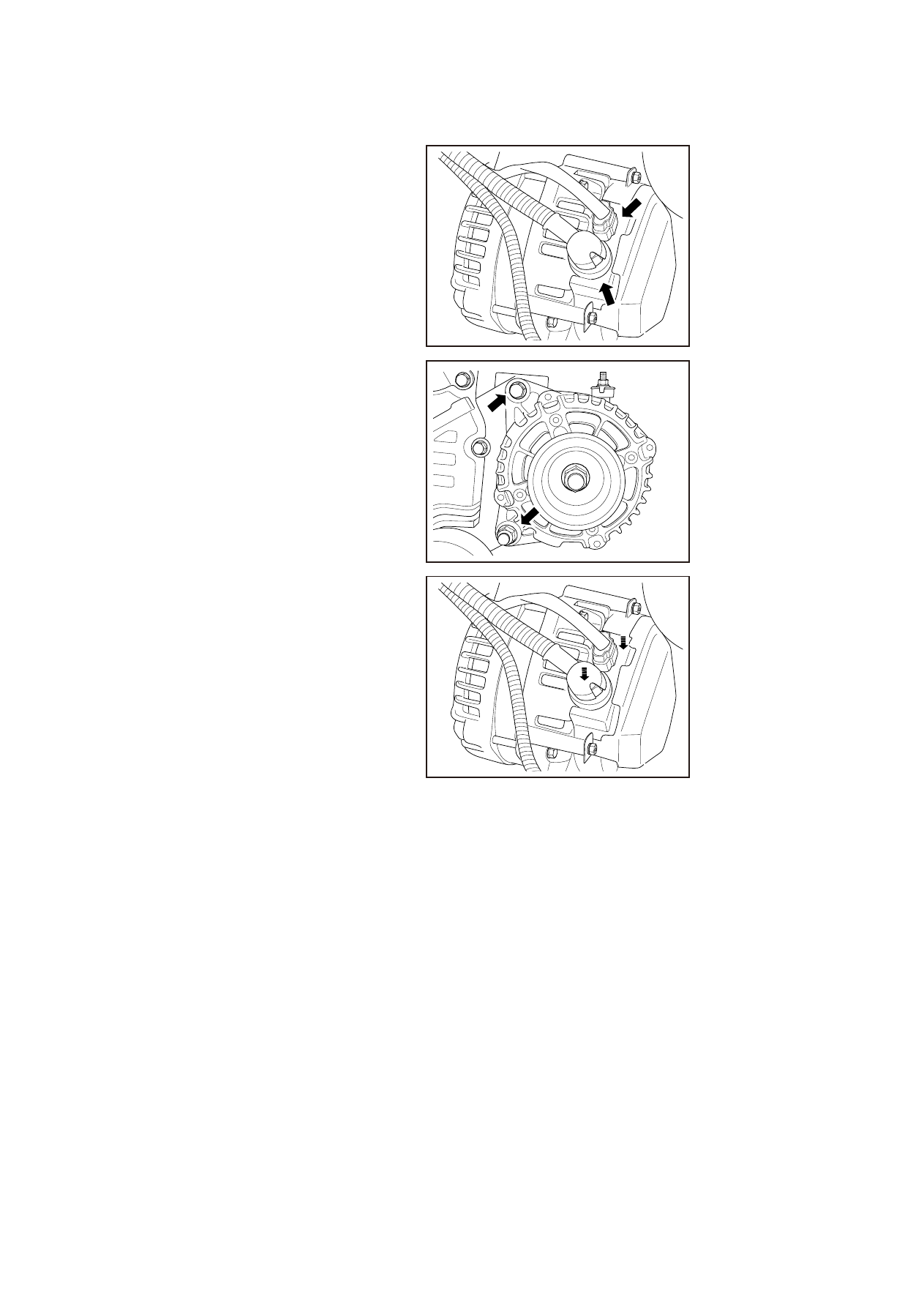

2.11.6.3 Replacement of Generator

Dismantlement Procedure

Warning: refer to "warning of battery disconnection" in "warnings and precautions".

1.  Disconnect the battery negative

electrode cable. Refer to 2.12.6.1
Battery Disconnection.

2.  Disconnect the generator harness

connector.

3.  Dismantle the fixing nuts of

generator charging harness.

GC02-0281b

4.  Dismantle the drive belt. Refer to

2.6.8.3 Replacement of Drive
Belt.

5.  Dismantle the lower fixing nuts

of generator.

6.  Dismantle the upper fixing bolts

of generator.

7.  Remove the generator from the

generator bracket.

GC02-0282b

Installation Procedure:

1.  Install and tighten the upper

fixing bolts of generator.

Torque :49±9N·m(Metric). 36. 1±6 .
6lb-ft(English system)

2.  Install and tighten the lower

fixing bolts of generator.

Torque :44±10N·m(Metric) .32. 5±7. 4
lb-ft(English system)

3.  Install the drive belt.

4.  Install the generator charging

harness and tighten the fixing
nuts of harness.

GC02-0283b

Torque :25±5N·m(Metric) .18 . 4±3. 7lb-ft(English system)

5.  Connect the generator harness connector.

6.  Connect battery negative cable.

643

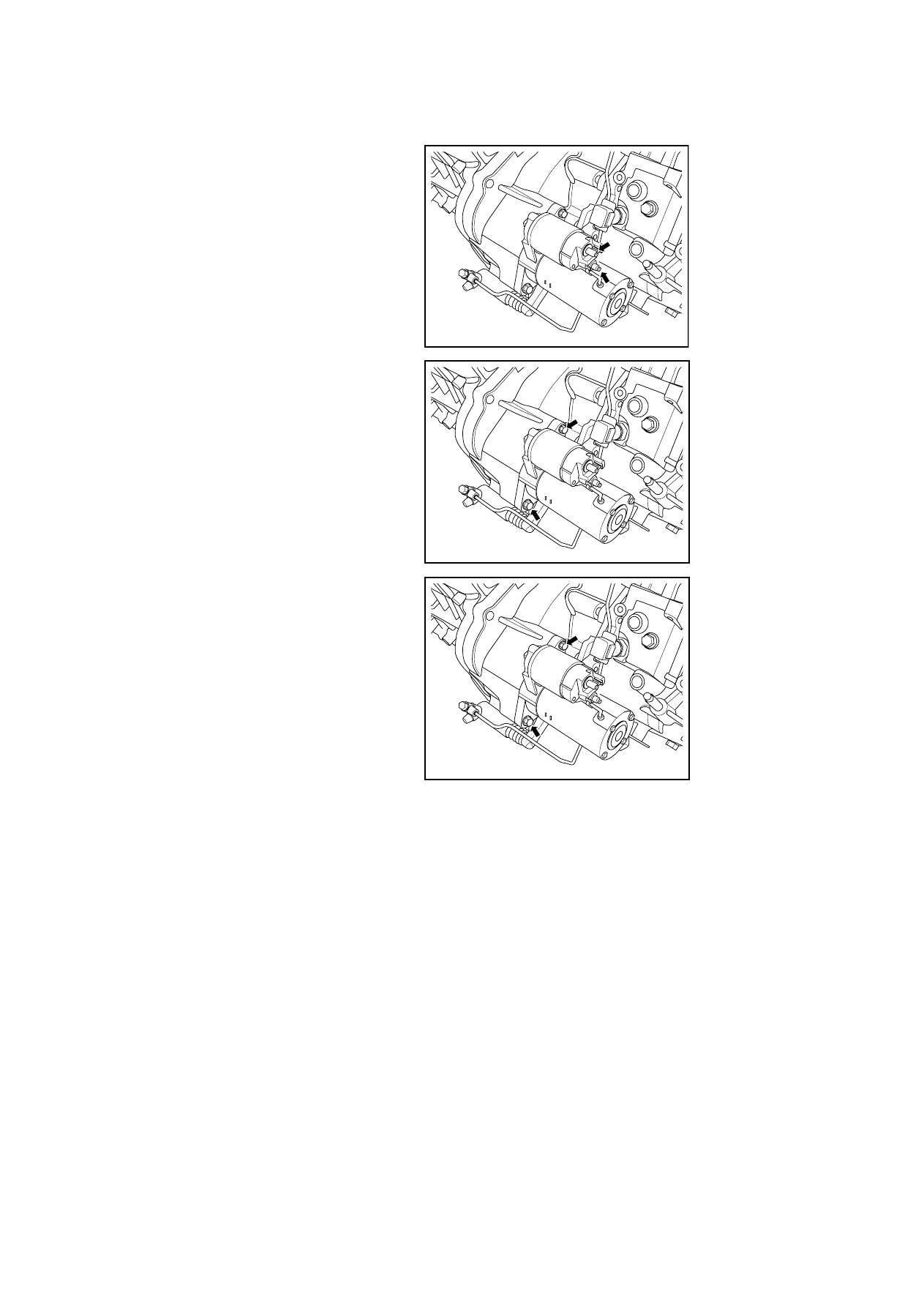

2.11.6.4 Replacement of Starter

Dismantlement Procedure

Warning: Refer to "Warning on Battery Disconnection" in "Warning and Precautions".

1.  Disconnect the battery negative

cable. Refer to 2.12.6.1 Battery
Cable Disconnection/Connection
Procedure.

2.

Disconnect starter control
harness connector and power
harness.

GC02-0120c

3.  Dismantle the fixing bolts of

starter.

4. Dismantle

the

starter.

GC02-0119c

Installation Procedure:

1.  Install the fixing bolts of starter.

Torque :26. 5-33 .3N·m
(Metric) .19.6-24.6lb-ft(English
system)

2.  Install the starter power supply

harness and tighten the fixing
nut.

3. Install the starter harness

mounting bracket and tighten the
fixing bolts.

4. Connect the starter control

harness connector.

GC02-0119c

5.  Connect the negative cable of the accumulator.

644

2.12 control system (4G18 with Delphi systems)

2.12.1 Specifications

2.12.1.1 Fastener Specifications

Tightening Torque

Fastener Name

Specification

Metric (N.m)

English system (lb-ft)

Camshaft Position Sensor
Bolts

M6×14 8-10

6-7.4

Fixing Bolts of Crankshaft
Position Sensor

M6×12 8-10

6-7.4

Fixing Bolts of Ignition
Coil

M6×35 7-11

5.2-7.8

Engine Control Module
Bolts

M6×16 8-10

6-7.4

Temperature sensor of
engine coolant bolts

M12×1.5×6 15

11

Evaporative Emission
Canister

M6×20 7-9

5.2-6.7

Evaporative Emission
Canister Solenoid Valve
Bracket Bolts

M6×20 7-9

5.2-6.7

Fuel Filter Mounting
Bracket Assembly Bolts

M6×16 8-10

6-7.4

Fuel Filter Mounting
Bracket Bolts

M6×16 8-10

6-7.4

Fixing Bolts of Fuel
Distributing Pipe

M6×20 10

7

Fixing Bolts of Fuel Tank

M10×30

38-46

28.1-34

Fixing Bolts of Idle Speed
Control Valve

M4×10 2-3

1.5-2.4

Bolts of Knock Sensor

M8×30

15-22

10.7-16

Fixing Bolts of Intake
Manifold Absolute Pressure
and Temperature Sensors

M6×12 8-10

6-7.4

Oxygen Sensor Bolts

M18×8

44

32.6

Air-conditioning
compressor mounting
bracket bolt

M8×80 25

18.2

Spark Plug

M14×1 . 25×22

20-30

14.8-22.4

645

Throttle Body Retaining
Nut

M8 20-25

14.8-18.5
