Installation Procedure:

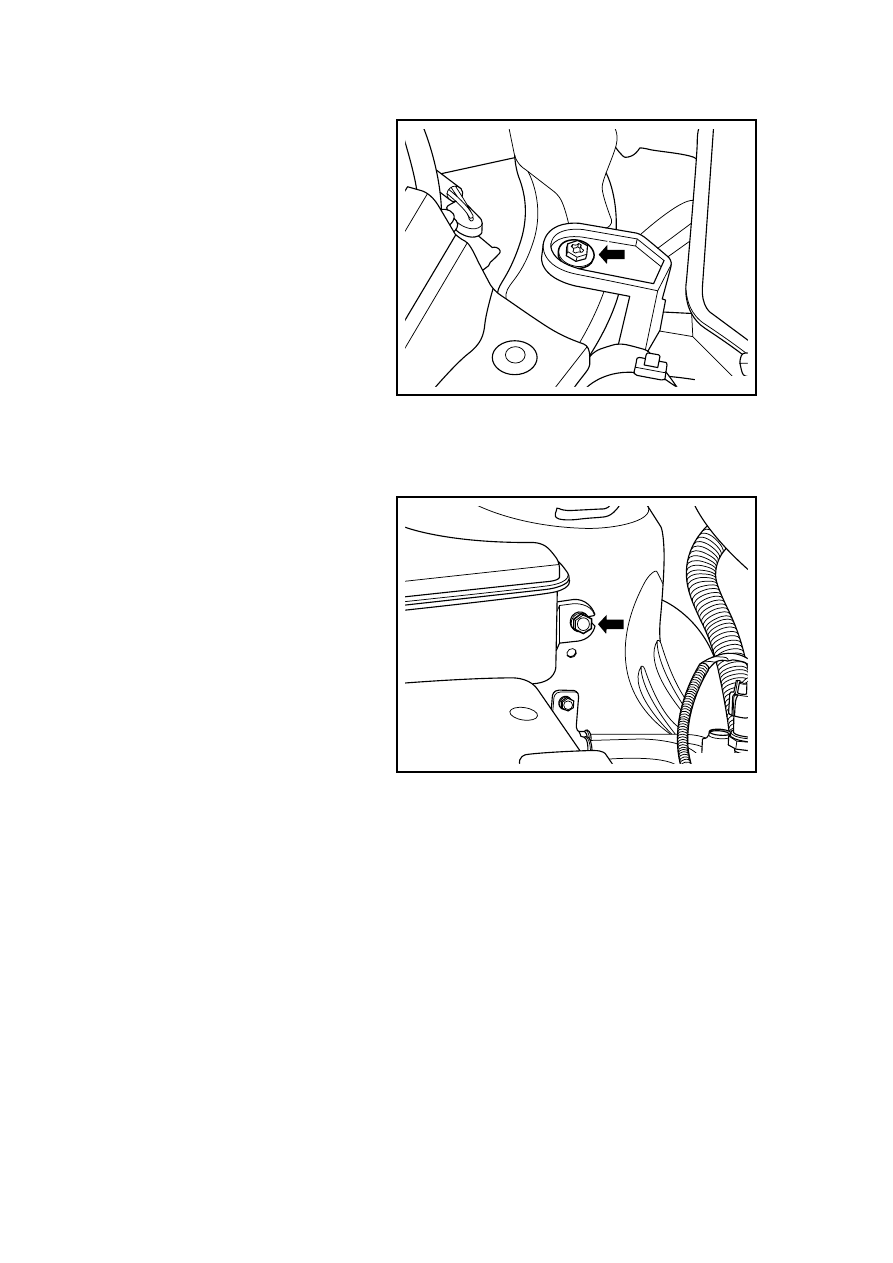

1.  Install upper fixing bolt of

expansion tank assembly.

Torque:10Nm(Metric) 7.4lb-ft(English
system)

2.  Install fixing bolt on the right of

expansion reservoir assembly

Torque :25Nm(Metric) 18 .
5lb-ft(English system)

3. Connect coolant hose to

expansion tank.

4.  Fill the coolant to the level

between the standard scale lines
of L and F.

5.  Install the coolant sealed cap.

NL02-0299b



NL02-0300b

571

2.8.8.3 Replacement of Cooling Fan

Dismantlement Procedure

Do not place hands in between fan blades running area when the fan is not switched off.

1.  Disconnect the battery negative

cable. Refer to 2.12.6.1 Battery
Cable Disconnection/Connection
Procedures.

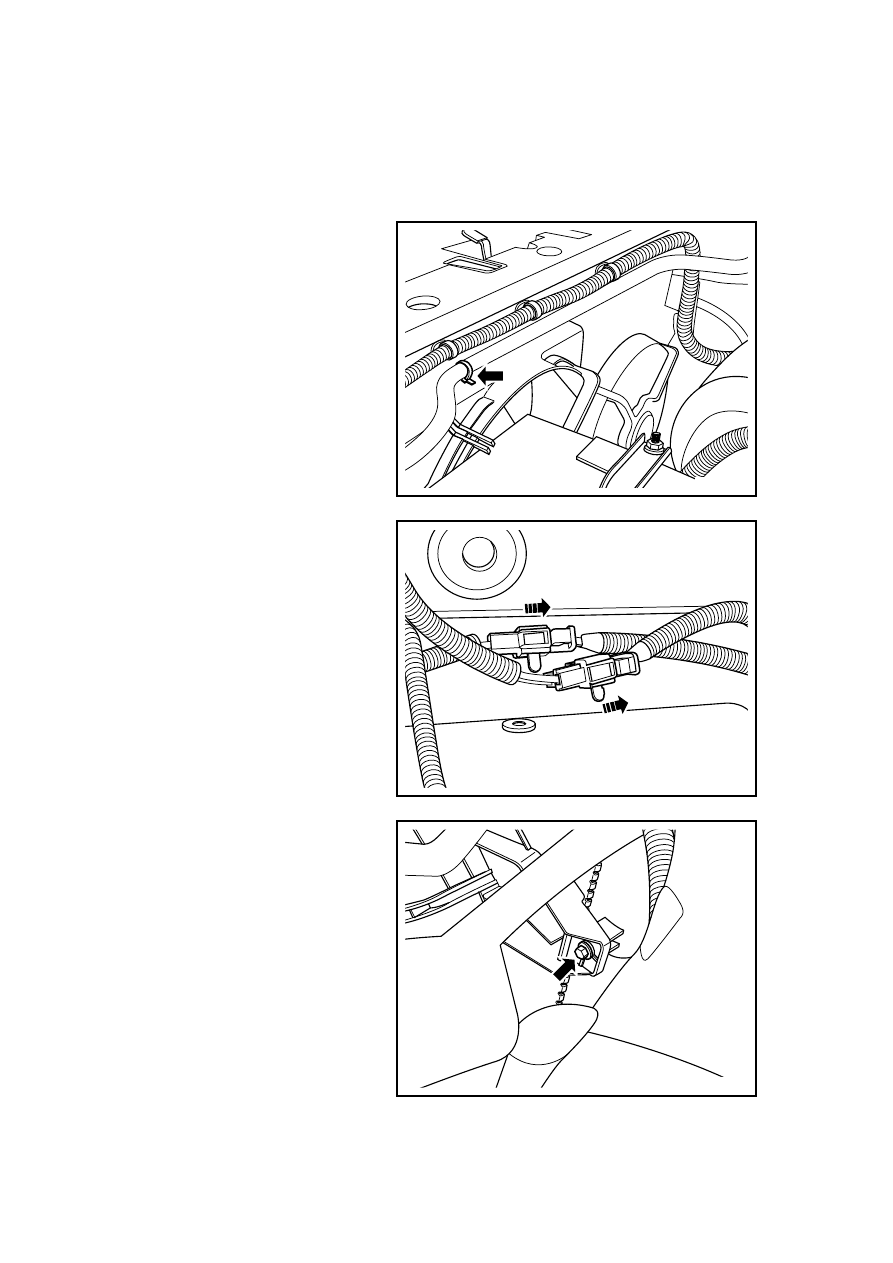

2.  Disconnect the fixing clips of the

coolant overflowing hose 2 from
the fan support of the radiator.

NL02-0302b

3. Disconnect the Fan wiring

harness connector.

NL02-0303b

4.  Dismantle the fixing bolts at the

right side of the fan cover.

NL02-0304b

572

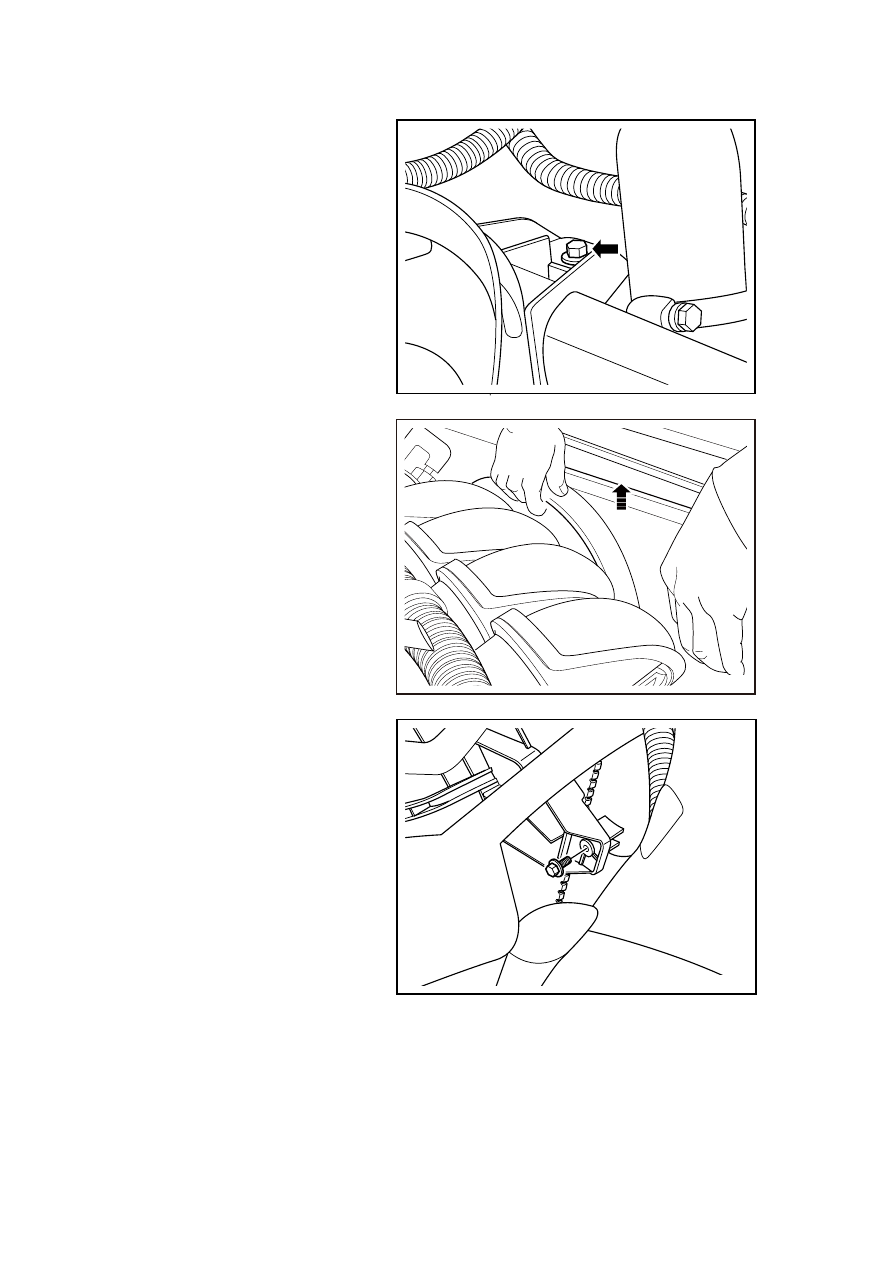

5.  Dismantle the fixing bolts at the

left side of the fan cover.

NL02-0305b

6.  Dismantle the fan assembly from

the vehicle.

NL02-0306b

Installation Procedure:

1.  Install fan assembly onto the

radiator.

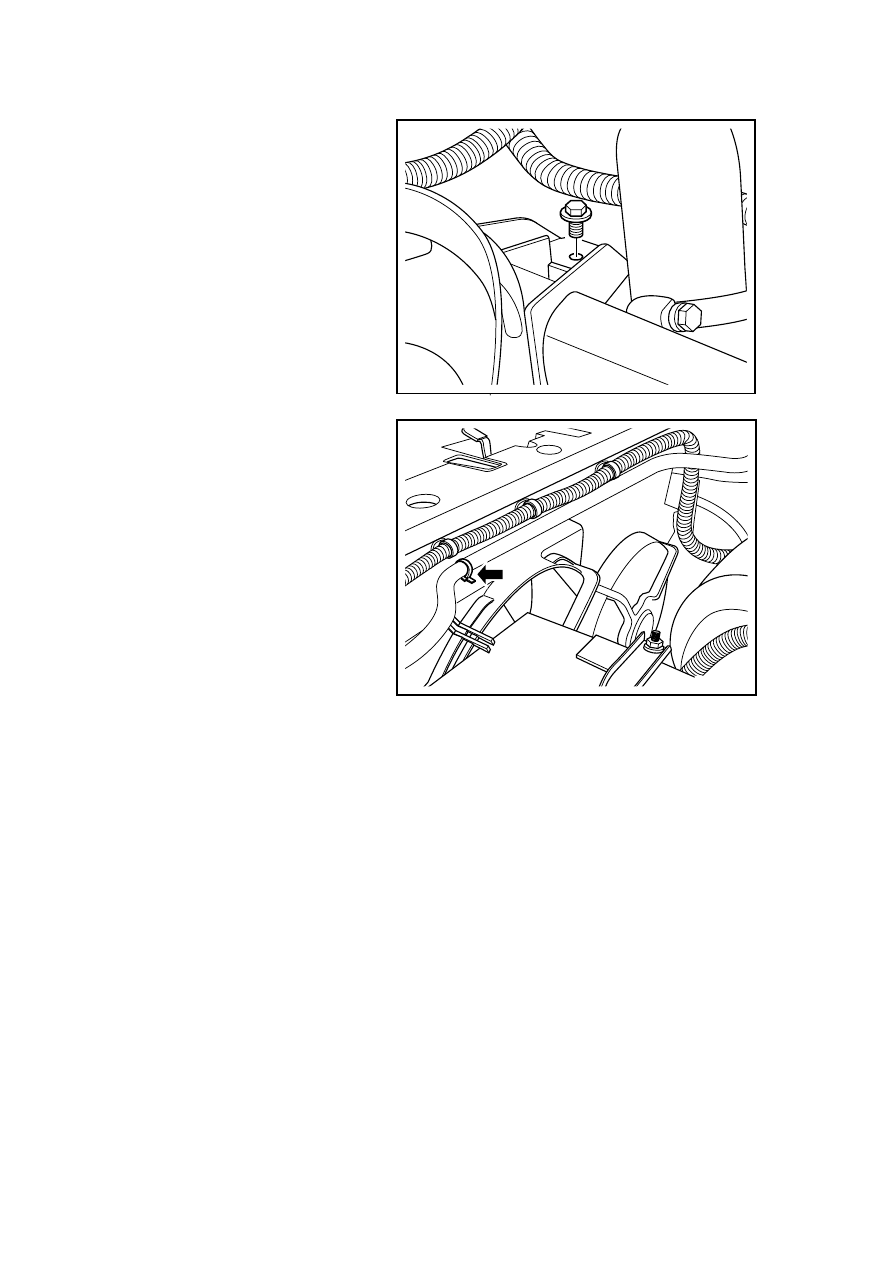

2.  Install the fixing bolts at the right

side of the fan cover.

Torque:10Nm(Metric) 7.4lb-ft(English
system)

NL02-0308b

573

3.  Install the fixing bolts at the left

side of the fan cover.

Torque:10Nm(Metric) 7.4lb-ft(English
system)

NL02-0309b

4.  Connect the cooling fan harness

connector.

5.  Connect the battery negative

cable .

6.  Fix coolant overflowing hose.

NL02-0302b
