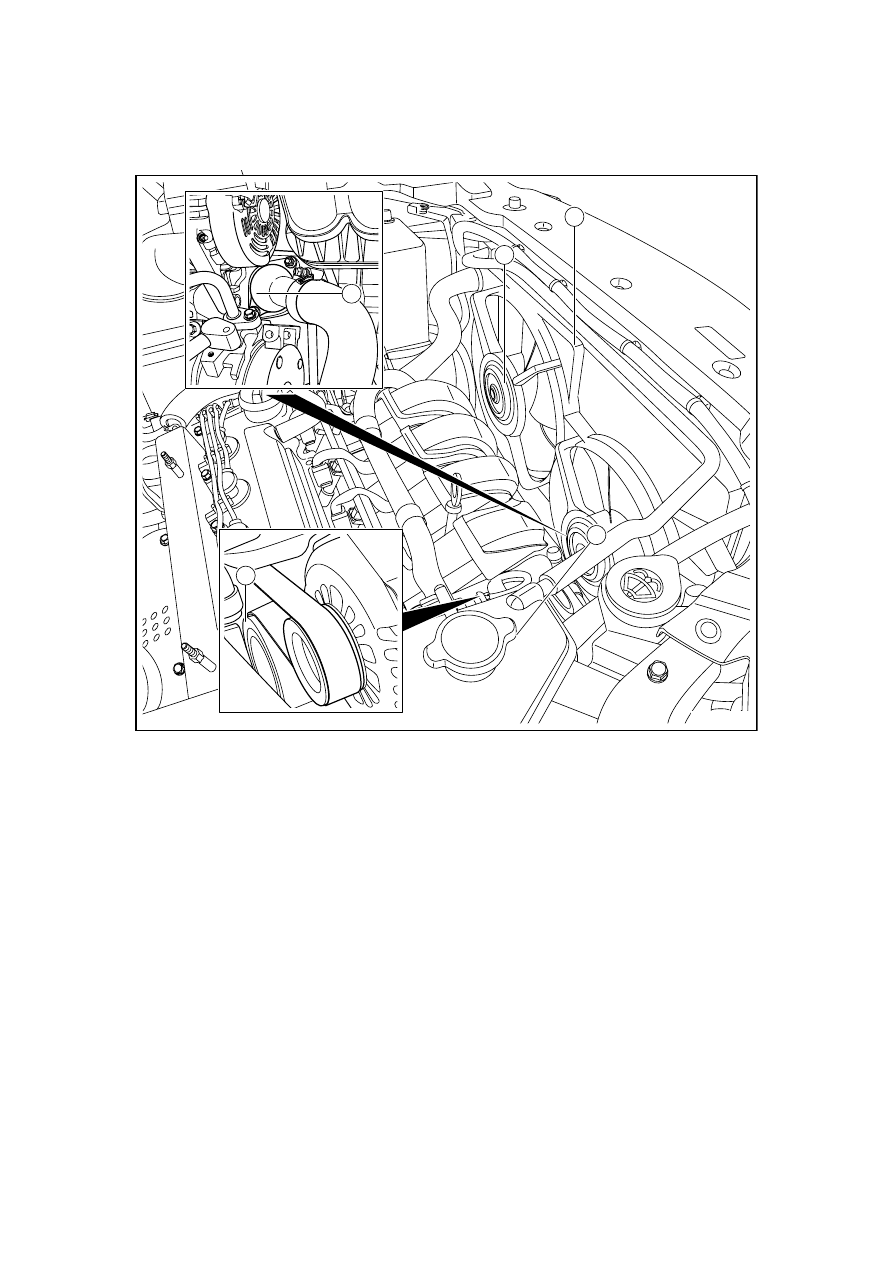

2.8.4 Component position

2.8.4.1 Component position

2

5

1

3

4

NL11-2274b



1. Cooling

Fan

2. Radiator

Assembly

3. Thermostat

4. Water

Pump

5. Expand

pod

assembly

539

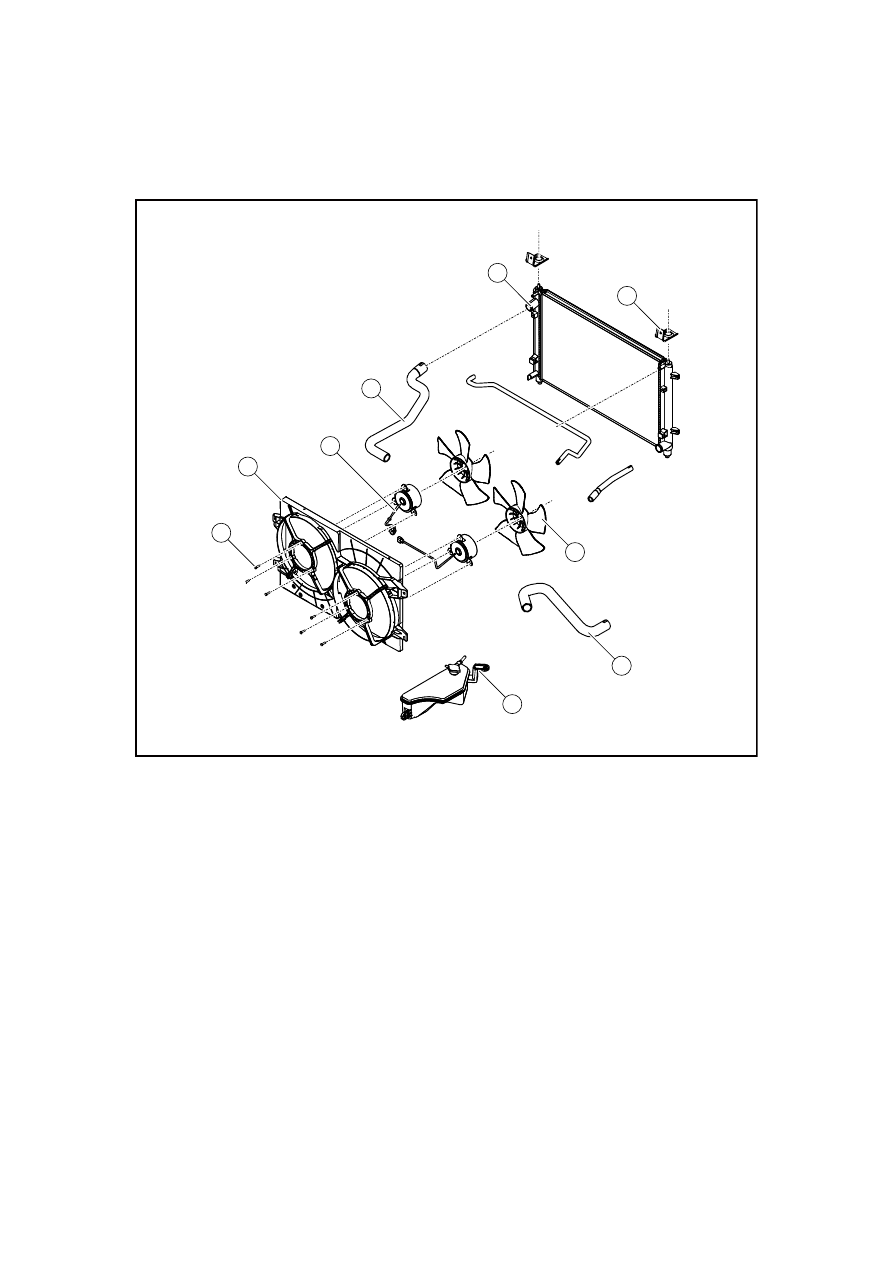

2.8.5 Disassemble drawings

2.8.5.1 Disassembly diagram

Manual transmission

NL02-2282b

1

2

4

5

6

3

7

9

8



1.  Fixing bolts of fan motor

2.  Cooling Fan Shroud

3. Fan

Motor

4. Radiator

Inlet

Hose

5. Radiator

6.  Radiator Upper Mounting Brackets

7. Fan

Blades

8.  Radiator Outlet Hose

9. Expand

pod

assembly

540

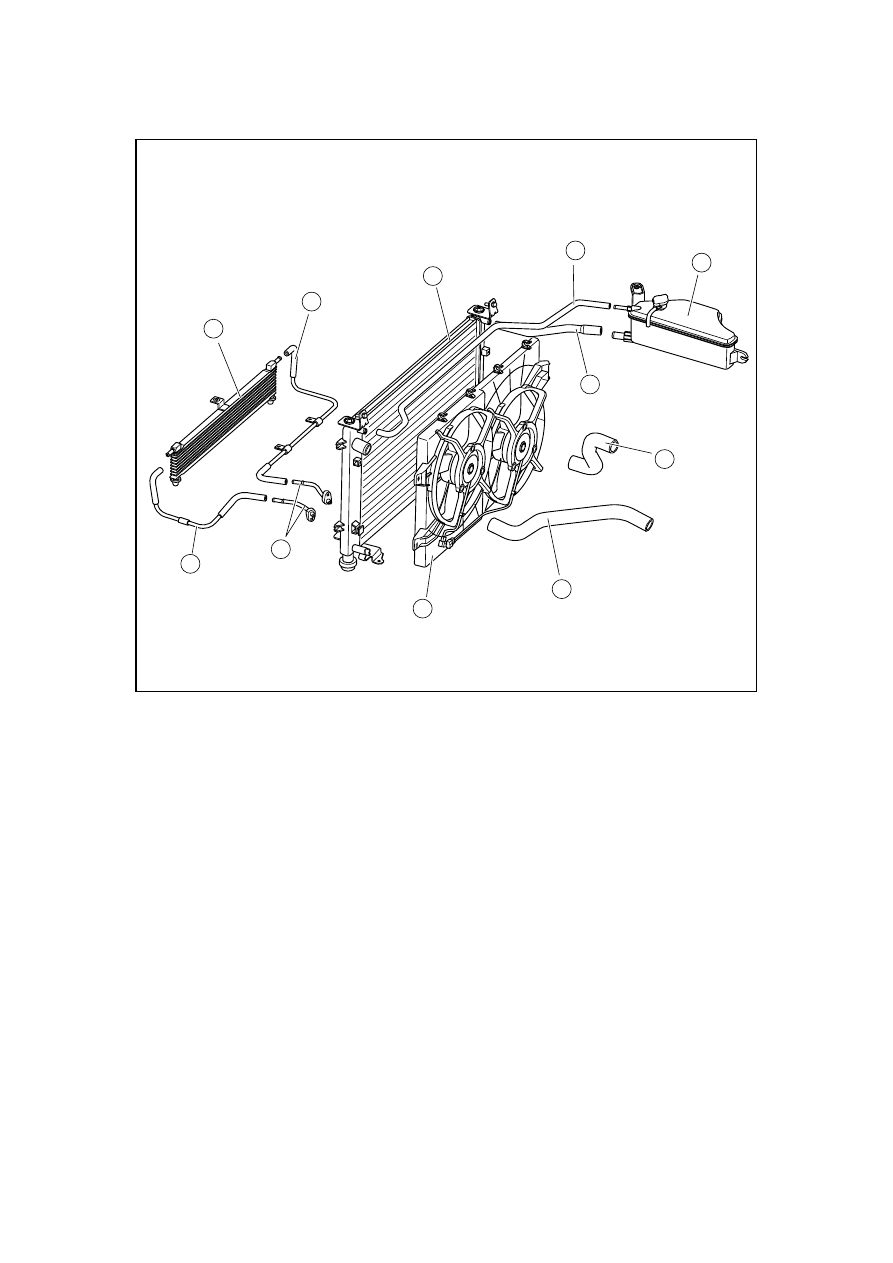

DSIAuto-transmission :

1

11

10

9

2

3

4

5

6

7

8

NL02-2001c



1.  Oil cooler oil inlet hose

2    Oil cooler assembly

3.  Oil cooler oil outlet hose

4.  Oil pipe connector

5.  Cooling fan assembly

6. Radiator

Inlet

Hose

541

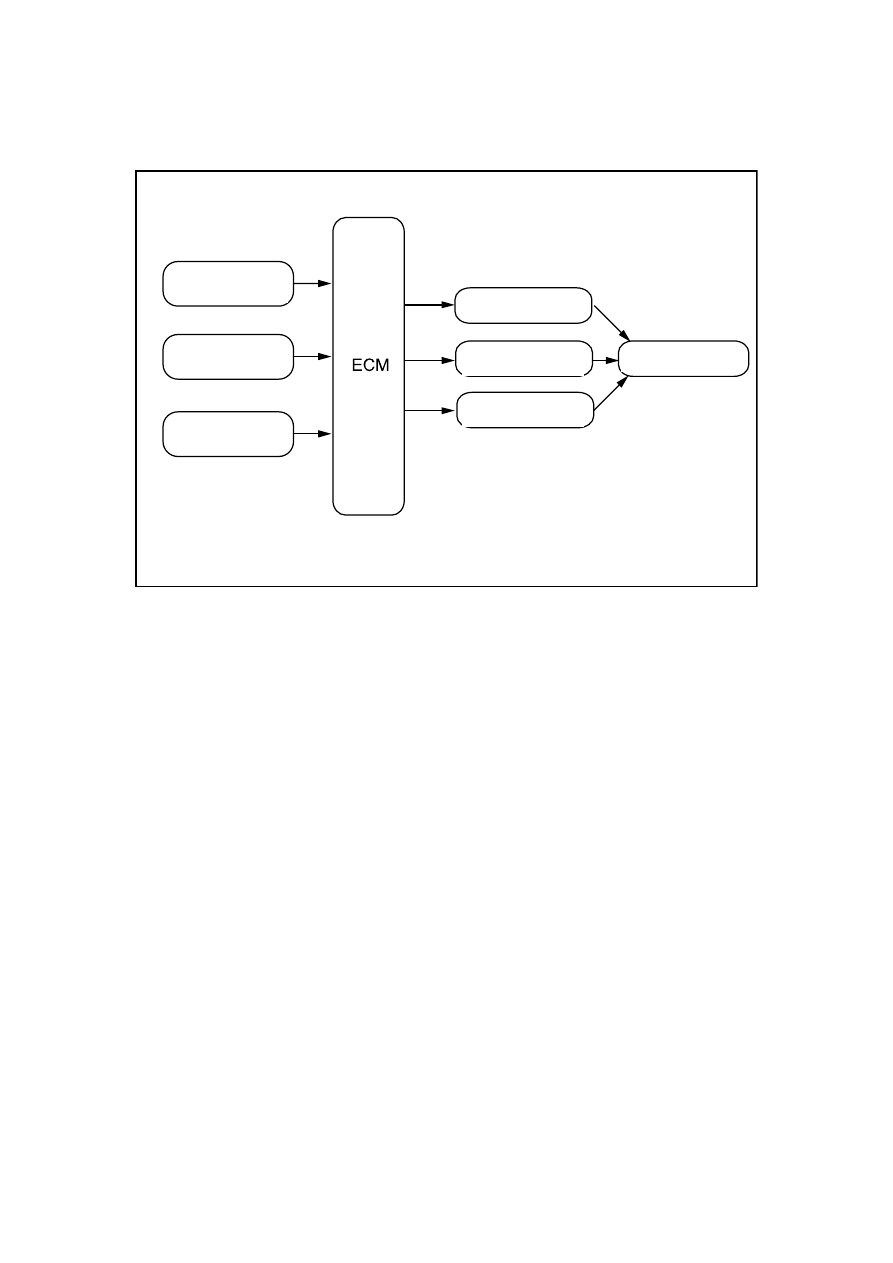

2.8.6 Electrical schematic diagram

2.8.6.1 Electrical Schematic Diagram

1

2

NL02-2248b



Engine coolant

temperature sensor

A/C signal

Air conditioning

pressure sensor

Cooling fan high speed

relay

Cooling fan low speed

relay1

Cooling fan low speed

relay2

Cooling fan motor

542
