2.  Clean the cylinder head cover

and the exhaust manifold mating
face.

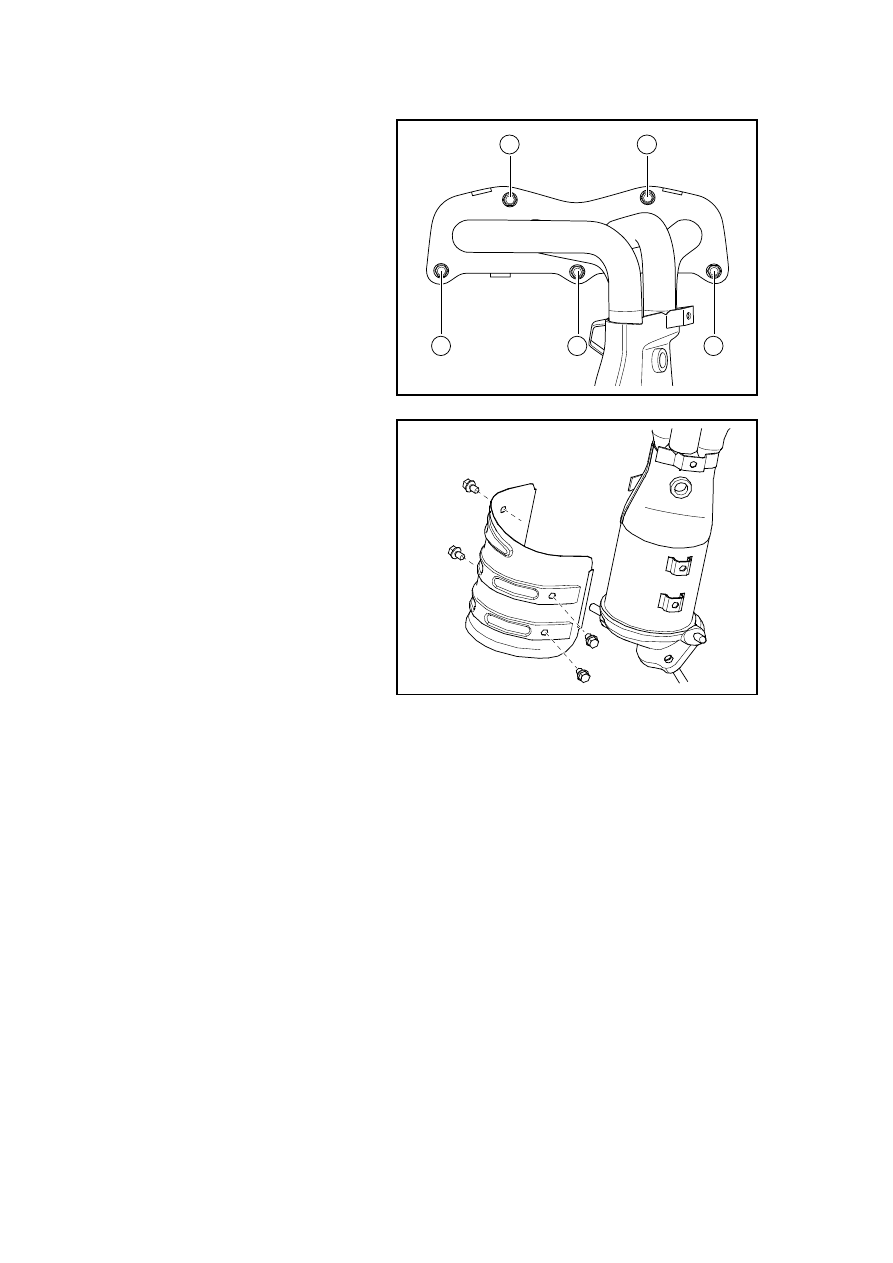

3.  Install the exhaust manifold, and

tighten the mounting nuts
according to the sequence in the
graph.

3

5

2

1

4

GC02-0093c

4.

Install three-way catalytic
converter heat shield and tighten
the fixing bolts.

Torque :11-13 N . m(Metric) .  8 .
1-9 . 6 lb-ft(English system)

5.  Install the exhaust manifold

lower heat shield and tighten the
fixing bolts.

Torque :11-13 N . m(Metric) .  8 .
1-9 . 6 lb-ft(English system)

6.  Install the exhaust manifold

upper heat shield and tighten the
fixing bolts.

Torque :11-13 N . m(Metric) .  8 .
1-9 . 6 lb-ft(English system)

GC02-0090c

7.  Install the right supporting plate for the exhaust manifold and tighten the fixing bolt.

Torque :40-48 N . m(Metric) .    29 . 5-35.  4 lb-ft(English system)

8.  Install the left and right exhaust manifold supporting plates and tighten the fixing bolts.

Torque :40-48 N . m(Metric) .    29 . 5-35.  4 lb-ft(English system)

9.  Connect battery negative cable.

527

2.7.6.2 Replacement of Front Exhaust Pipe Assembly

Dismantlement Procedure

1.  Disconnect the battery negative electrode cable. Refer to 2.12.6.1 Battery Disconnection.

2.  Disconnect the rear oxygen sensor harness connector.

Note: Pull out the red plug to disconnect the harness connector.

3. Lift

the

vehicle, refer to 1.3.1.1

Lifting and Raising the Vehicle.

Warning: Refer to Warning on
Vehicle Lifting and Jacking in
Warnings and Precautions.

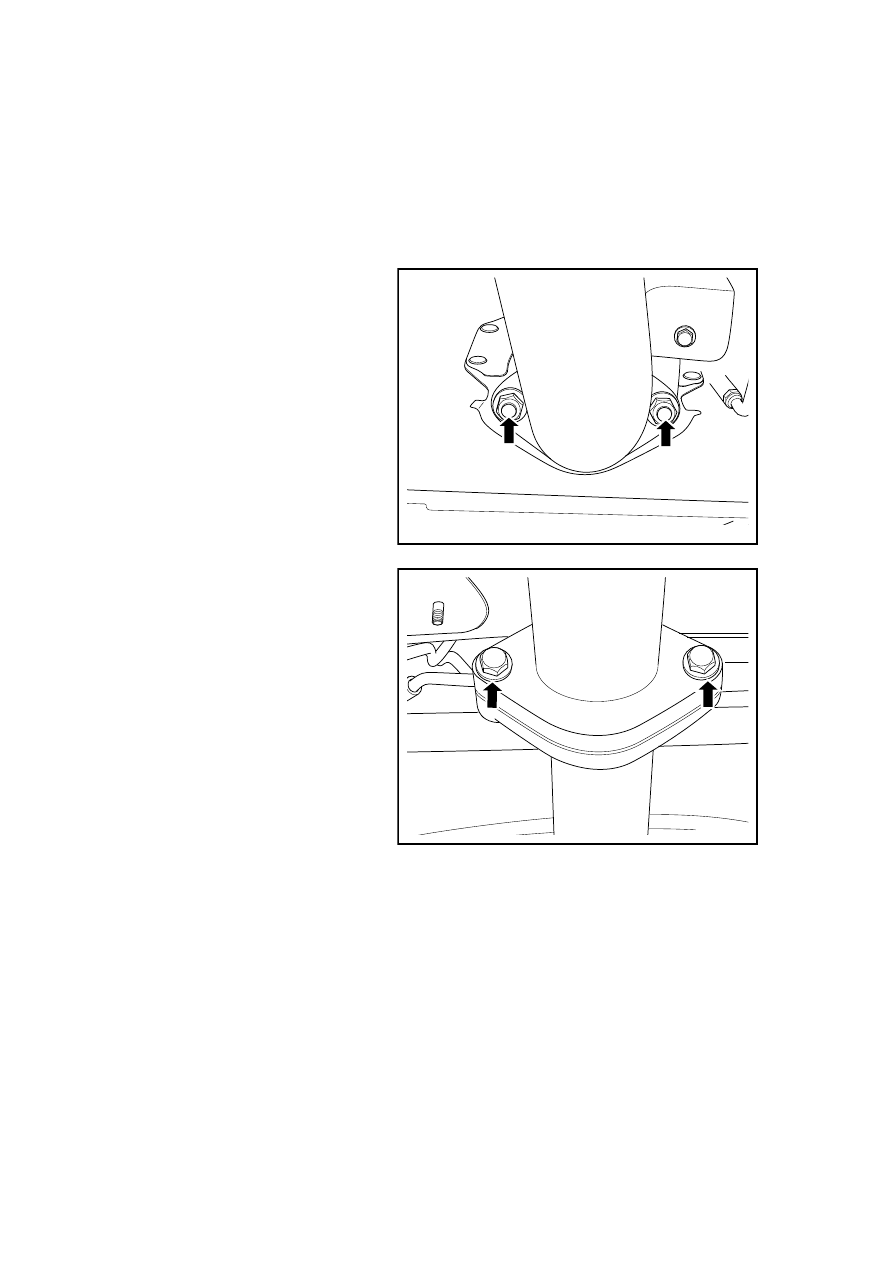

4.  Dismantle left right fixing nut of

front air exhaust pipe assembly .

Note: Dismantling the bolt when it is
hot is likely to damage the bolt or
flange nuts weld on the exhaust
manifold. Dismantle the bolt when
the engine is cooled down.

GC02-0210b

5.  Dismantle the three-way catalytic

converter exhaust pipe
connecting nuts.

Note: Do not drop the front exhaust
pipe assembly during the removal.

Remove the front exhaust pipe
assembly and the exhaust pipe gasket.

GC02-0217b

528

Installation Procedure:

1.  Install a new exhaust pipe gasket

at the exhaust manifold adaptor
and the three-way catalytic
converter assembly.

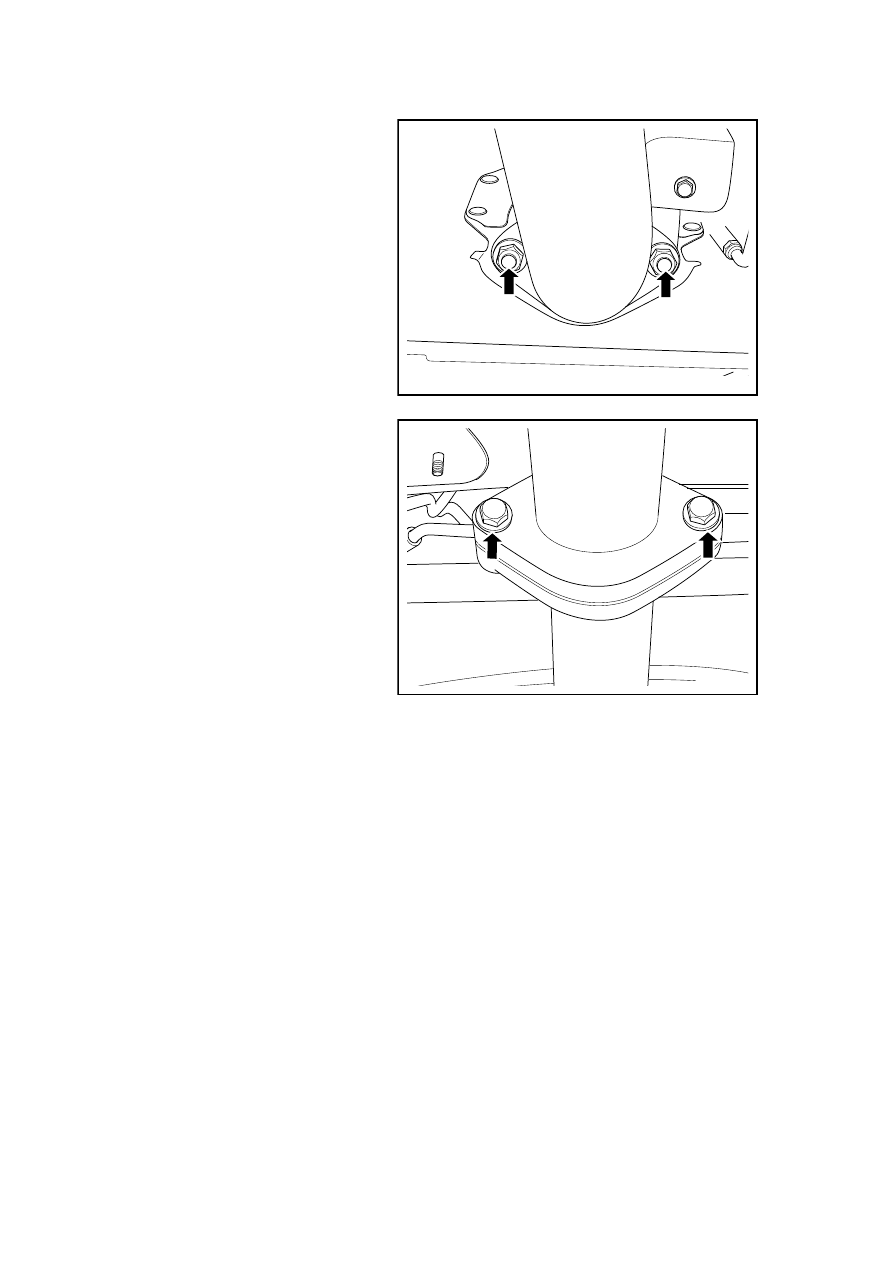

2.  Install left and right fixing nut of

front exhaust air pipe assembly.

Torque :35-45N . m(Metric) . 25.
8-33 . 2lb-ft(English system)

Note: Before installation, clean the
exhaust pipe gaskets and interface.

GC02-0210b

3.  Install the three-way catalytic

converter right and left retaining
nuts.

Torque :47-57N . m(Metric) .  34 .
8-42. 2lb-ft(English system)

4.  Install fixing rubber support

assembly of catalyst, and tighten
left and right fixing bolts.

Nut

Torque :16-24N . m(Metric) .  11 .
8-17. 7(English system)

5.  Lower the vehicle from the lifter.

6.  Connect the rear oxygen sensor

wiring harness connector.

7. Connect



battery

negative

cable.

GC02-0217b

529

2.7.6.3 Replacement of Three-way Catalytic Converter

Dismantlement Procedure

1. Lift

the

vehicle, refer to 1.3.1.1

Lifting and Raising the Vehicle.

Warning: Refer to Warning on
Vehicle Lifting and Jacking in
Warnings and Precautions.

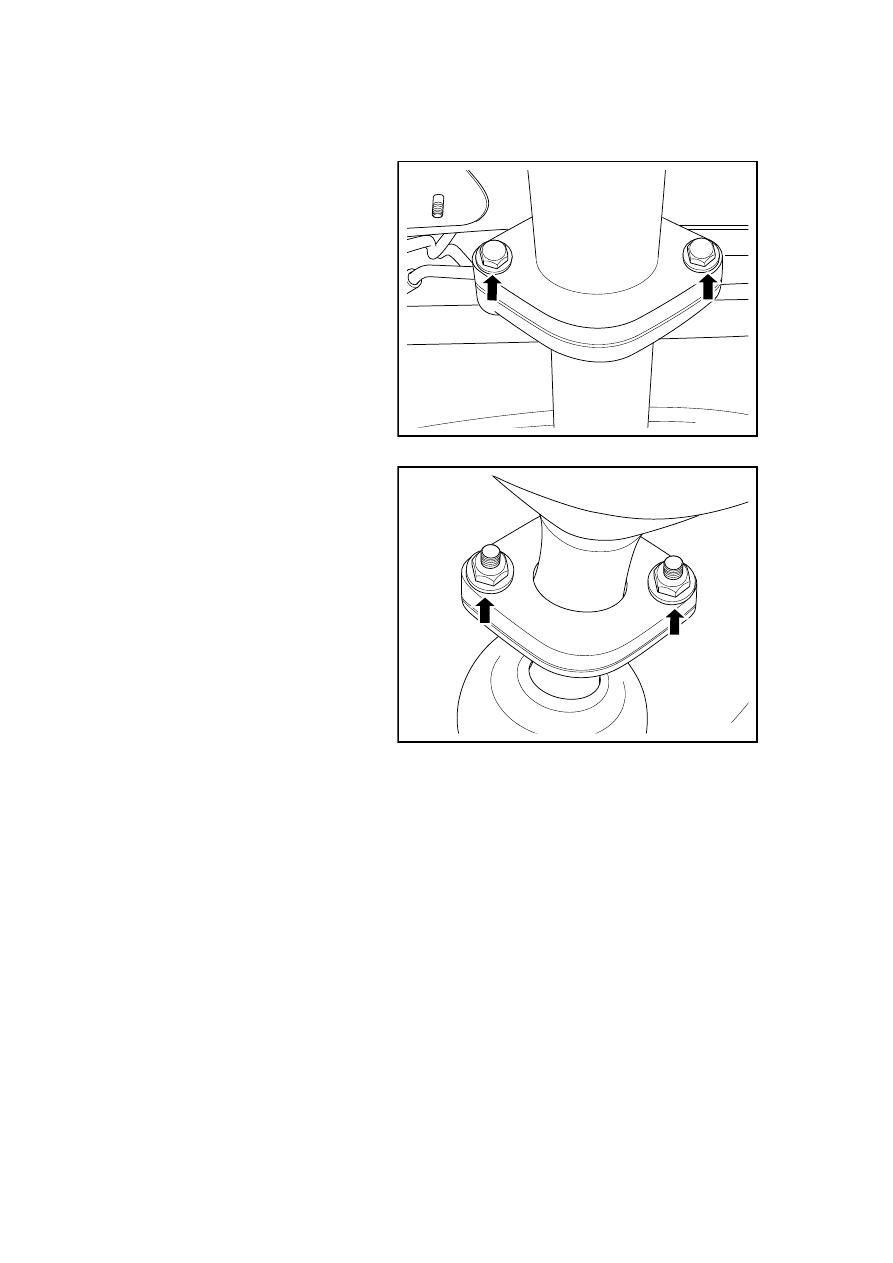

2.  Dismantle the three-way catalytic

converter left and right retaining
nuts.

For the three-way catalytic converter
has a high operating temperature
(500~850  ), it is important to wait it

℃

cooling down before dismantlement!

GC02-0217b

3.  Dismantle the left and right

retaining nuts of the middle
muffler assembly.

For the three-way catalytic converter
has a high operating temperature
(500~850  ), it is impo

℃

rtant to wait it

cooling down before dismantlement!
During removal, pay attention to the
three-way catalytic converter
assembly to avoid dropping!

4.  Remove the three-way catalytic

converter assembly and the
exhaust pipe gaskets.

GC02-0219b

Installation Procedure:

1.  Install a new exhaust pipe gasket at each end of the three-way catalytic converter assembly.

Note: Before installation, clean the exhaust pipe gaskets and interface.

2.  Install the three-way catalytic converter right and left retaining nuts.

Torque :47-57N . m(Metric) .    34 . 8-42 . 2lb-ft(English system)

3.  Install the left and right retaining nuts of the middle muffler.

Torque :47-57N . m(Metric) .    34 . 8-42 . 2lb-ft(English system)

4.  Lower the vehicle from the lifter.

530
