258

Вспомогательная система безопасности--Разборка и сборка



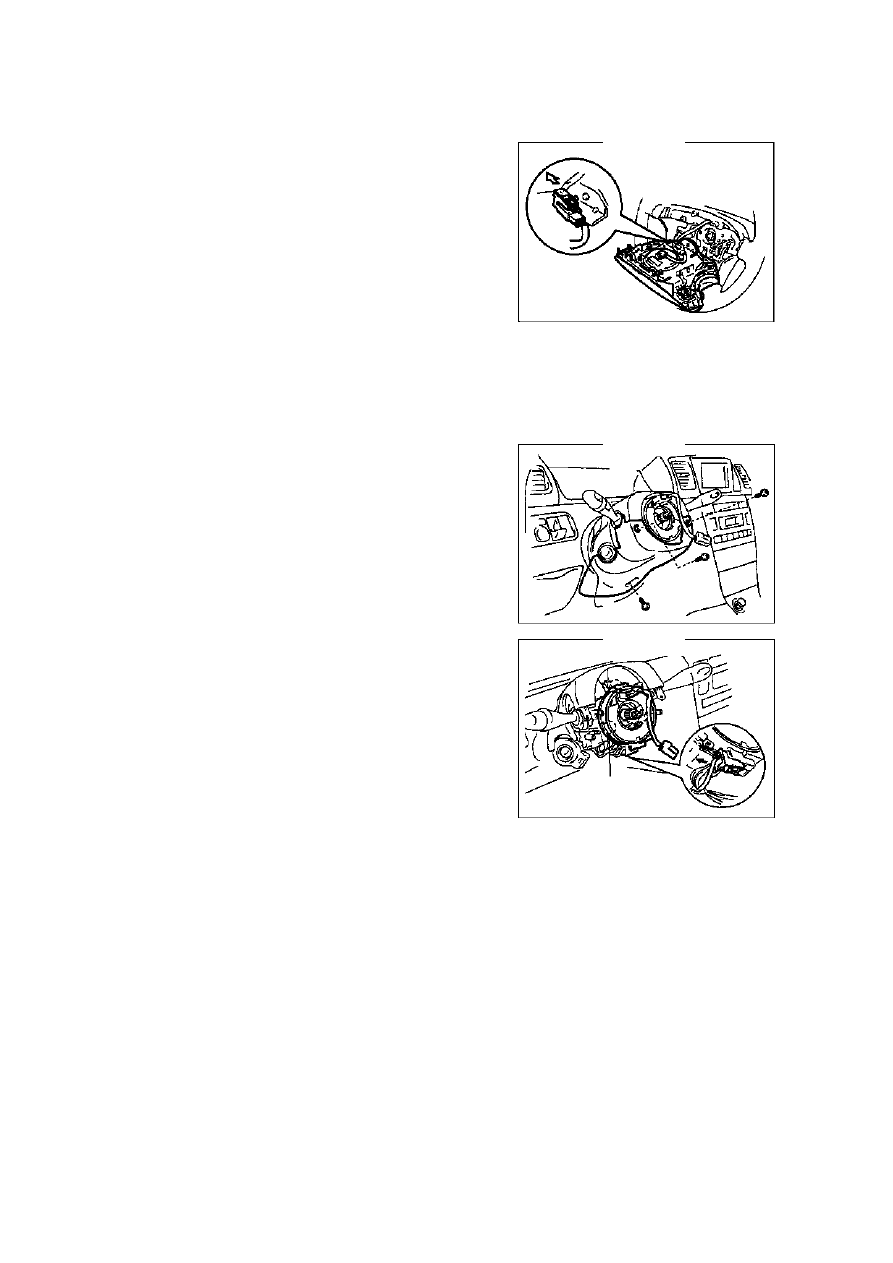

(4) Снимите  разъем  динамика  и  провода  подушки

безопасности (рис.679).

(5) Снимите подушку безопасности водителя.

Примечание: Снятая подушка безопасности должна

храниться  лицом  вниз  в  чистом  и  сухом
месте.

5.  Проверьте подушку безопасности водителя.
6.  Снимите рулевое колесо:

Снимите винты для снимания рулевого колеса.

Примечание:  Из-за  плотного  зацепления  шлицев

рулевое  колесо снимается  туго,  не  дергайте  его,
открутите винты на колонке и поднимите рулевое
колесо  вверх  (если  дернуть,  повредиться
спиральный кабель).

7.  Снимите нижнюю крышку комбинированного
переключателя

Снимите три винта и нижнюю крышку комбинационного
переключателя (рис.680).

8.  Снимите спиральный кабель:

(1) Сдвиньте верхнюю крышку комбинационного
переключателя.
(2)  Снимите разъем подушки безопасности со
спирального кабеля.
(3) Снимите 3 зажима и спиральный кабель (рис.681).

Примечание: снятый спиральный кабель следует

хранить в сухом и чистом месте.

9.  Проверьте спиральный кабель:

(1) При  установке  нового  спирального  кабеля,  проверьте

желтый

зажим

кабеля,

при

необходимости

отрегулируйте  его,  убедитесь,  что  кабель  может
вращаться вправо и влево на 2.5 оборота.

(2) При  обнаружении  следующего  кабель  необходимо

заменить.
a.  Царапины или трещины на разъеме.
b.  Вмятины, трещины на проводах спирального

кабеля.

10. Устранение неполадок.
11.  Установите передние колеса вперед.

Примечание:  необходимо  установить  передние

колеса  вперед,  чтобы  спиральный  кабель  не
порвался в процессе вождения.

12. Установите спиральный кабель:

(1) Проверка перед сборкой (см.пункт 9).
(2) Установите переключатель света в центральное
положение.

Штырь переключателя света может быть поврежден,
проверьте положение штыря в центре.



Зажим

Рис.679.

Рис.680.

Рис.681.



259

Вспомогательная система безопасности--Разборка и сборка



(3) Установите три зажима рулевой колонки.

При замене новым спиральным кабелем, необходимо снять желтый зажим перед сборкой.

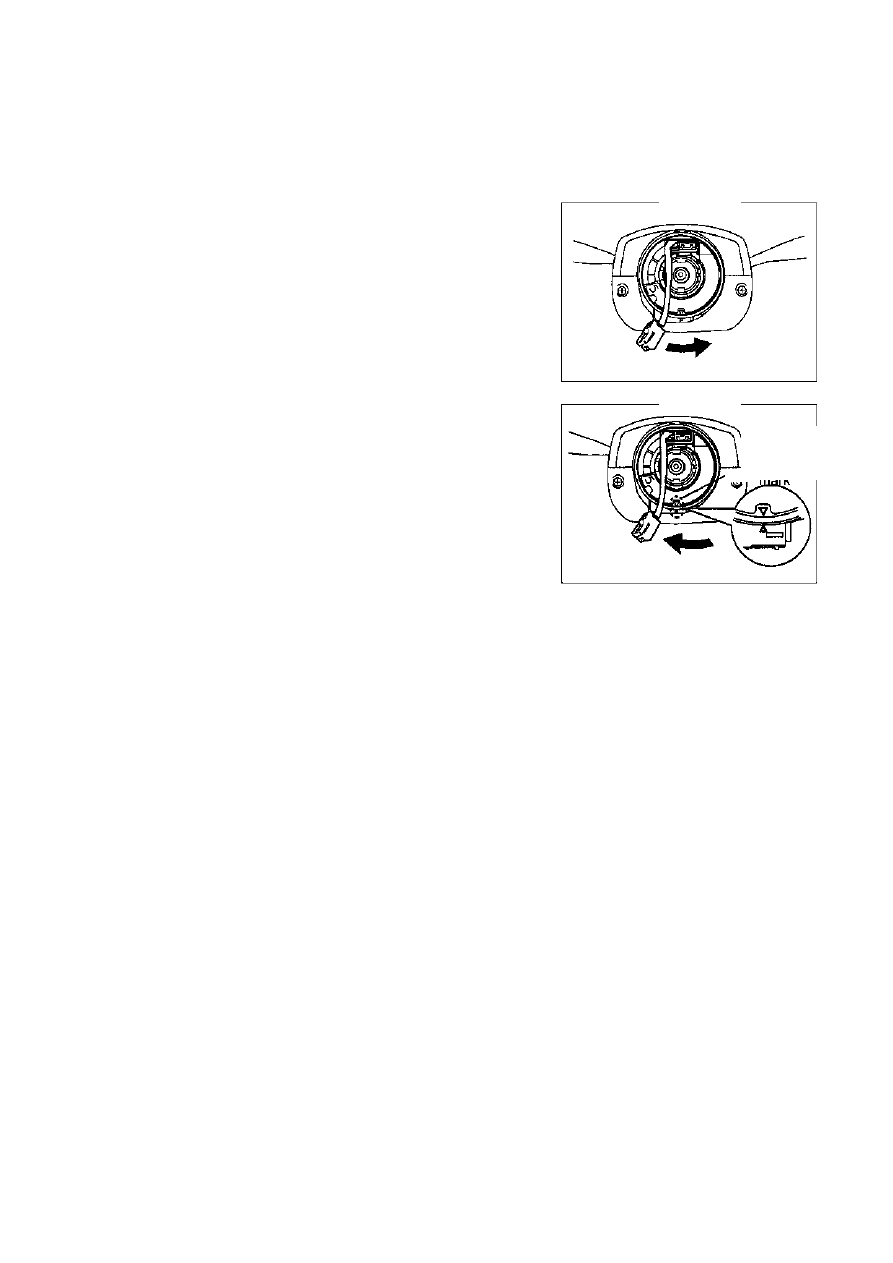

(4) Вставьте разъем проводов подушки безопасности в спиральный кабель и убедитесь в
надежности крепления (рис.682).
(5)  Установите нижнюю крышку комбинационного
переключателя.
(6) Установите верхнюю крышку комбинационного

переключателя на нижнюю специальными болтами.

13. Установите спиральный кабель в центральное
положение

a.  Проверьте, чтобы переключатель зажигания находился
в положении OFF.
b.  Проверьте, снят ли отрицательный кабель батареи.

Примечание: подождите 60 секунд после снятия.

c.  Поверните рукой спиральный кабель против часовой

стрелке до упора.

d.  Затем поверните кабель по часовой стрелке на 2.5

оборота для совмещения меток (рис.683.).

14. Установите рулевое колесо

(1) Проверка перед сборкой:

•  Рулевое колесо
•  Подключение проводов
•  Подушку безопасности водителя



(2) Затяните винты с обеих сторон.
(3) Подключите отрицательный кабель батареи
(4) После сборки, проверьте отсутствие неполадок сигнальной лампой или

диагностическим инструментом.

Подушка безопасности пассажира



1.  Используйте сигнальную лампу или диагностический инструмент для поиска неполадок.
2.  Снимите отрицательный кабель батареи и подождите 60 секунд.
3.  Снимите бардачок.
4.  Снимите разъем подушки пассажира, не повредите провода подушки.
5.  Снимите подушку безопасности пассажира.

a.  Снимите три соединительных болта скобы подушки безопасности пассажира.
b.  Снимите подушку безопасности с панели.

7.  Проверьте подушку безопасности пассажира.
8.  Установите подушку безопасности.

a.  Проверьте надежность соединения между модулем подушки безопасности и проводами
подушки безопасности.
b.  Сначала вставьте модуль в установочное положение верхней части панели, совместите
монтажное отверстие малой скобы модуля с отверстием рамы панели, при этом зазор крышки
модуля и панели должен быть равномерным, выступ модуля должен стать на место.

9.  После сборки проверьте отсутствие неполадок сигнальной лампой или диагностическим

инструментом.



Совместите
метку

Рис.682.

Рис.683.



260

Вспомогательная система безопасности--Удаление отходов подушки
безопасности



Удаление отходов подушки безопасности



Совет:



•  При удалении отходов или утилизации подушки безопасности, необходимо вызвать ее срабатывание.
•  При наличии ненормальных феноменов в процессе срабатывания подушки, свяжитесь с сервисным

центром.

Примечание:



•  Запрещается взрывать модуль подушки безопасности, если он не срабатывает самостоятельно.



•  При взрывании подушки безопасности, слышен сильный хлопок, поэтому делайте это вне автомобиля и

вдали от людей.

•  При взрывании подушки используйте напряжение батареи (12±1)В.

•При взрывании подушки оператор должен находиться в стороне и обеспечить отсутствие людей в
радиусе 10 м.



•  При утилизации взорванной подушки необходимо одевать защитные очки и рукавицы.
•  После взрывания подушки, ее температура очень высокая, и выделяется большое количество газа со

специфическим запахом, поэтому не делайте с подушкой ничего в течении 30 минут после взрыва.

•  После завершения указанных выше операций, помойте руки водой.
•  Не брызгайте воду на взорванную подушку.
•  При утилизации автомобиля подушки должны быть взорваны.

I. Утилизация подушки безопасности на автомобиле



1.  Перед взрыванием:

(1) Припаркуйте автомобиль на ровном месте.
(2) Снимите кабели батареи.

Примечание: после снимания кабелей подождите 60 секунд.

(3) Подушка снимается в такой последовательности.

2.  Подушка безопасности водителя

(1) Снимите три винта нижней крышки комбинированного переключателя.
(2) Снимите нижний конец спирального кабеля и разъем проводов панели.
(3) Подключите обратные провода подушки безопасности к проводам длиной более 10 м, места

соединения необходимо обмотать изолентой во избежание случайного срабатывания.

Примечание:  снимите  разъем  спирального  кабеля  с  проводов  панели,  он

автоматически  замкнется,  что  предотвратит  случайное  взрывание  подушки
безопасности водителя.

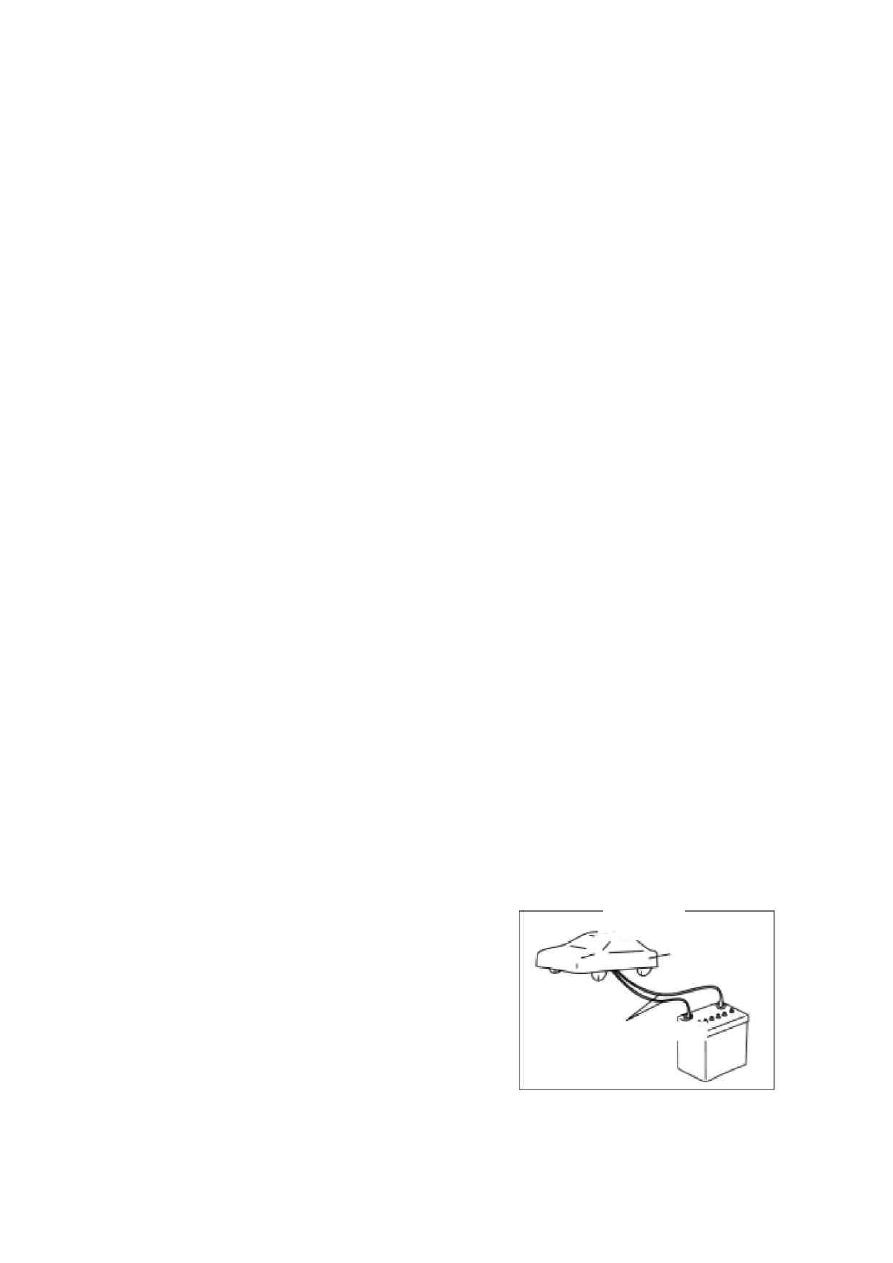

(4) Подключите  обратные  провода  подушки  к  желтому

разъему  спирального  кабеля,  затем  проведите  их  от
автомобиля к проводам для взрыва (см. рисунок 684).

(5) Закройте  все  окна  и  двери,  накройте  автомобиль

чехлом.

(6) Отрежьте  разъемы  проводов  для  взрыва  подушки

безопасности  водителя  вдали  от  автомобиля  и
подключите их к батарее для взрывания (см. рис.).



Чехол кузова

Провода для взрыва



Рис.684.



261

Вспомогательная система безопасности--Удаление отходов подушки безопасности



(7) Подушка безопасности водителя после взрыва должна быть удалена.

Примечание: Убедитесь в отсутствии людей в автомобиле и рядом с ним.

После взрыва генератор газа очень горячий, подождите 30 минут до остывания.
Если  подушка  безопасности  водителя  не  взрывается,  свяжитесь  с  местной
станцией ремонта.

3. Подушка безопасности пассажира.

(1) Снимите бардачок.
(2) Снимите разъем между короткими и обычными проводами подушки.
(3) Подключите обратные провода подушки безопасности к проводам длиной более 10 м, места

соединения необходимо обмотать изолентой во избежание случайного срабатывания.

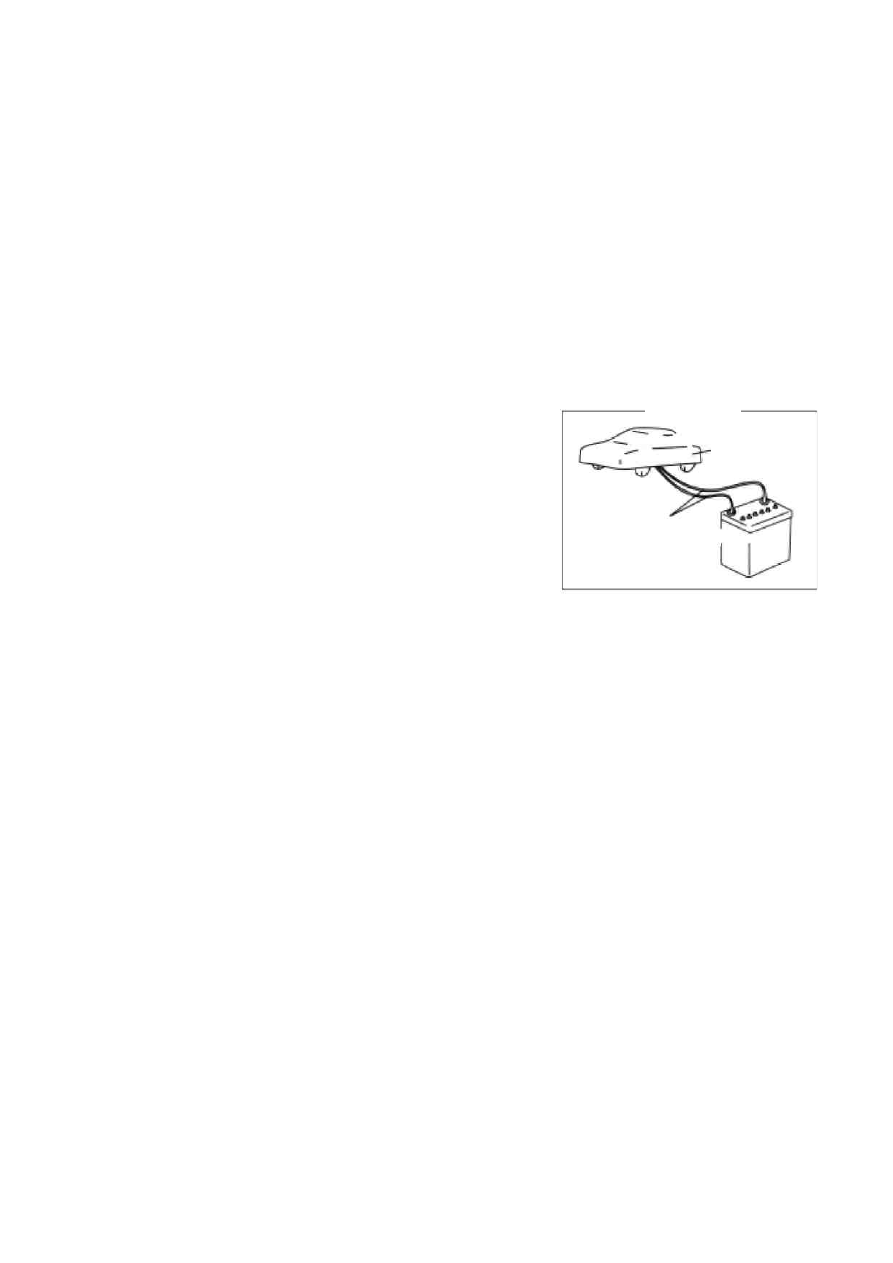

(4) Подключите  обратные  провода  подушки  к  желтому  разъему  спирального  кабеля,  затем

проведите их от автомобиля к проводам для взрыва (см. рисунок 685).

(5) Закройте  все  окна  и  двери,  накройте  автомобиль

чехлом.

(6) Отрежьте  разъемы  проводов  для  взрыва  подушки

безопасности  водителя  вдали  от  автомобиля  и
подключите их к батарее для взрывания (см. рис.685).

(7) Подушка  безопасности  водителя  после  взрыва  должна

быть утилизирована.
Примечание: Убедитесь в отсутствии людей в

автомобиле и рядом с ним.
После взрыва генератор газа очень горячий, подождите 30 минут до остывания.
Если  подушка  безопасности  водителя  не  взрывается,  свяжитесь  с  местной
станцией ремонта.

2. Утилизация модуля подушки безопасности



1. Взрывание подушки безопасности водителя.

(1) Подготовьте батарею (12±1)В
(2) Снимите подушку безопасности водителя, и подключите короткие провода подушки к

генератору газа.
Внимание: при хранении подушки безопасности водителя верхняя часть подушки
должна располагаться вверх.



. Чехол кузова

Провода для взрыва



Рис.685.
