234

Кондиционер--Холодильник



10.

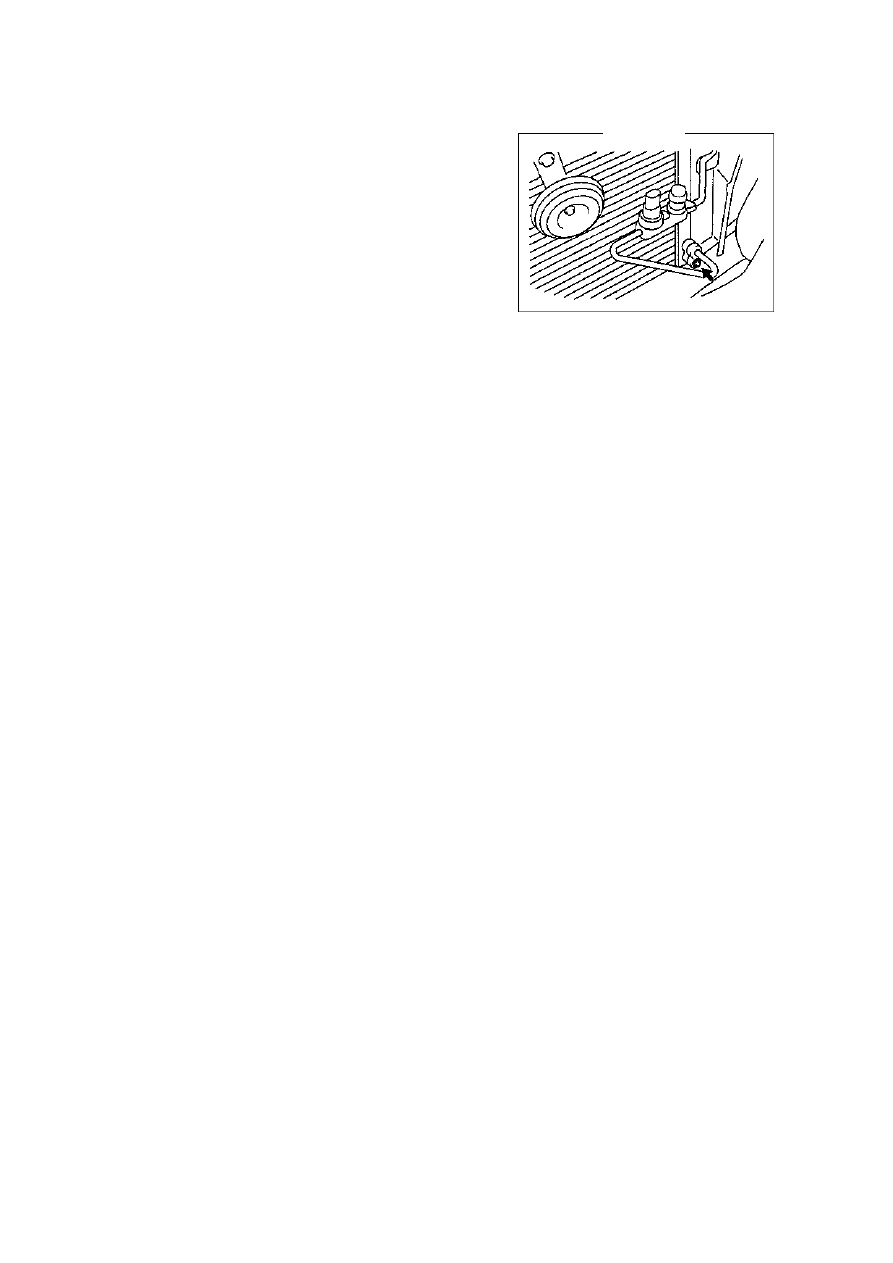

Установите трубку хладагента A.

(a) Снимите крышку штуцера.
(b) Установите кольцо на трубку A.
(c) Нанесите достаточно хладагента для смазки места

соединения между кольцом и крышкой.
Хладагент: 100PG

(d) При помощи болта подключите трубку к

холодильнику (рис.667).

Момент затяжки: 5.4 Нм

11. Залейте хладагент.

Количество: 660 ± 10г

12. Прогрейте двигатель.

13. Проверьте утечки хладагента.



Рис.667.



235

Вспомогательная система безопасности--Примечания



Вспомогательная система безопасности
Примечание



Внимание:



• SRS

(вспомогательная система безопасности) производства JILI “YUANJIN vision” при фронтальном ударе

автомобиля  уменьшает  возможные  травмы  водителя  и  пассажира  переднего  сиденья,  но  это  продукт  не
заменяет  ремень  безопасности.  Данный  продукт  является  одноточечной  системой  двух  подушек
безопасности  со  всеми  контурами  и  датчиками  в  блоке  управления.  Продукт  соответствует  заводскому
стандарту «Автомобильные подушки безопасности» (Q/JL001— 2001).

•  В  процессе  ремонта  при  несоблюдении  последовательности  операций  возможно  случайное

срабатывание  или  взрыв,  приводящие  к  серьезным  травмам.  Если  ремонт  выполняется  неверно,  даже
если  не  произошло  несчастного  случая,  подушки  могут  не  сработать  при  аварии.  Поэтому  в  процессе
ремонта  (включая  разборку,  сборку,  проверку  или  замену  любой  части)  необходимо  соблюдать
последовательность, указанную в руководстве по ремонту.

•  Перед  началом  работ  необходимо  выполнить  следующее: 1. Установить  переключатель  зажигания  в

положение “OFF”. 2. Отключить минусовой кабель батареи и подождать 60 секунд. Дополнительно, после
снятия  кабеля  его  необходимо  обмотать  изолентой  (конденсатор  блока  управления  сохраняет  энергию
после  отключения  батареи  для  подушек  безопасности.  Поэтому,  если  не  подождать  некоторое  время,
подушка может сработать и привести к травмам.

•  Не подвергайте детали SRS воздействию горячего воздуха или огня.

Примечание:



•  При  выполнении  ремонта,  сначала  выполните  поиск  неисправностей  при  помощи  контрольной  лампы  и

устройства  поиска  неполадок  согласно  описанной  в  руководстве  по  эксплуатации  методике,  перед
отключением кабеля батареи проверьте код ошибки.

•  Запрещается разборка или ремонт на неавторизованной сервисной станции.
•  Не устанавливайте трубы безопасности или бампер спереди автомобиля, это повлияет на работу подушек

безопасности.

•  Лица, выполняющие работы с подушками безопасности, должны иметь специальную подготовку.
•  При  разборке  рулевой  колонки,  необходимо  правильно  установить  рулевое  колесо  для  его  снятия  и

правильного положения спирального кабеля.

•  Блок  управление  отвечает  техническим  параметрам  электросистемы,  запрещается  использовать  детали

подушек  безопасности  на  других  автомобилях,  для  замены  компонентов  следует  использовать  новые
детали.

•  При ремонте автомобиля (особенно электросварка) необходимо закрыть переключатель и снять плюсовой

кабель батареи.

•  После разворачивания подушки безопасности, подушку и спиральный кабель необходимо полностью
заменить.
•  При разборке или переносе подушки безопасности, облицовочная крышка должна располагаться лицом

вверх, ничего не кладите сверху, это может привести к срабатыванию.

•  Внутренние неполадки блока управления не подлежат ремонту, при появлении неполадок, замените блок.
•  Подушка безопасности должна сохраняться при температуре не более 40С, относительной влажности ниже

75%, вдали от электромагнитных помех.

•  Запрещается разбирать подушку безопасности и генератор газа.
•  Запрещается подключать постоянный или переменный ток более 20В к боку управления во избежание
повреждений.



236

Вспомогательная система безопасности--Примечание





Специальный инструмент и меры, необходимые для ремонта подушек безопасности:

Номер

Название и тип инст-та

Функция

a

5S шестигранный ключ

Снятие подушки с рулевого колеса

b

Торцевой ключ 18S

Установка и снятие большой гайки рулевой колонки

c

14S торцевой ключ

Установка и снятие блока управления и подушки со

стороны пассажира.

d

Цифровой мультиметр DT 992



Измерения проводов

e

Электрический датчик
детонации QJ992

Измерение сопротивления устройства зажигания

подушек безопасности.

Заменяемые компоненты подушек безопасности:

a.  Подушка безопасности со стороны водителя;
b.  Подушка безопасности со стороны пассажира;
c.  Спиральный кабель.
d.  Блок управления;
e.  Рулевое колесо.

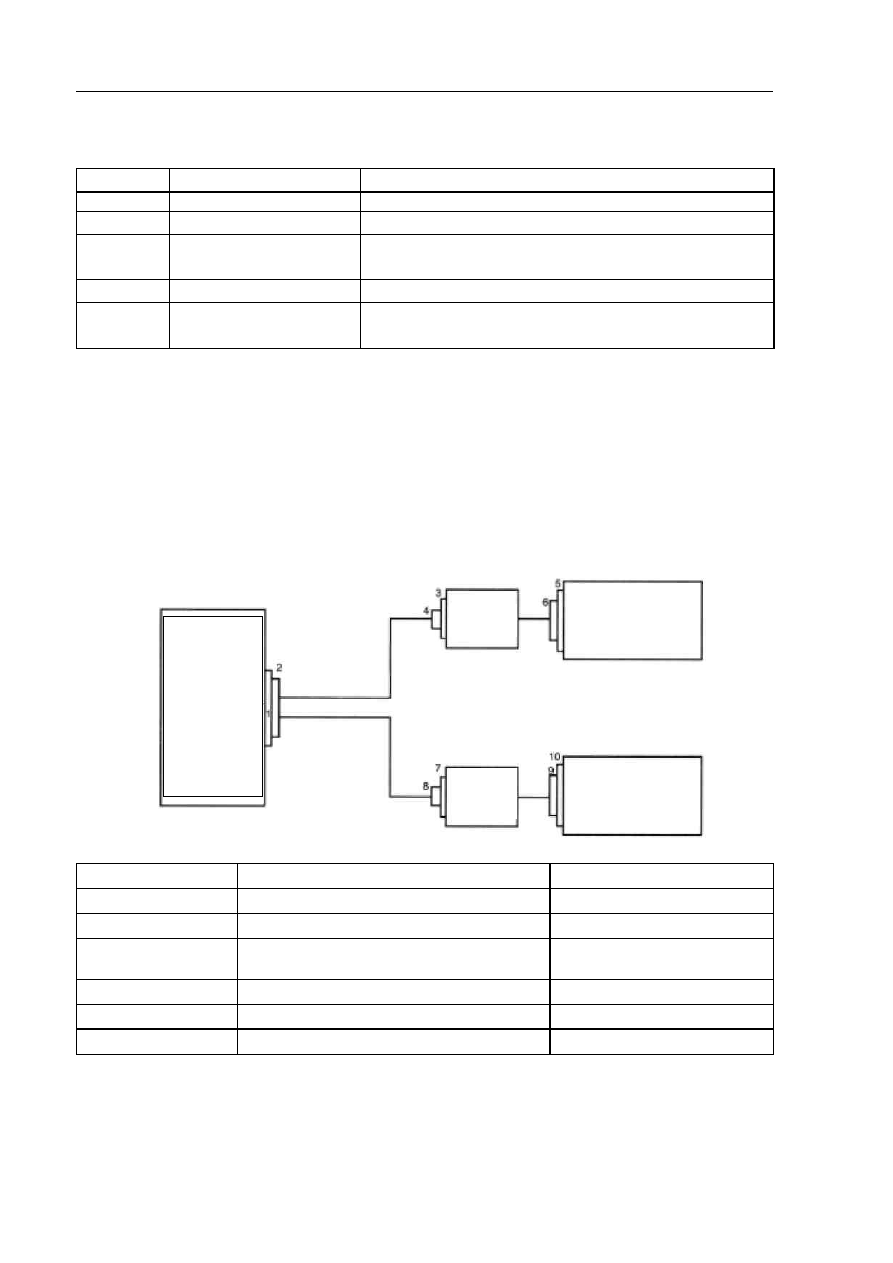

I.     Подключение подушки безопасности







No.

Пункт

Применимо

(1)

Двойная блокировка терминала



(2)

Защита от взрыва подушки

Соединение  3, 4, 7, 8

(3)

Проверка подключения электрического контура

(4)

Защита неправильного подключения

Соединение 4

(5)

Двойная блокировка связи

Соединение 2

(6)

Двойная блокировка связи

Соединение 6, 7, 10

1. Все соединения подушек безопасности – желтого цвета для их легкого определения. Каждое

соединение имеет особую функцию и конструкцию.



Спиральн
ый кабель

Подушка
водителя



Короткий

провод



Подушка
пассажира







Контроллер
подушек
безопасности



237

Вспомогательная система безопасности--Примечание

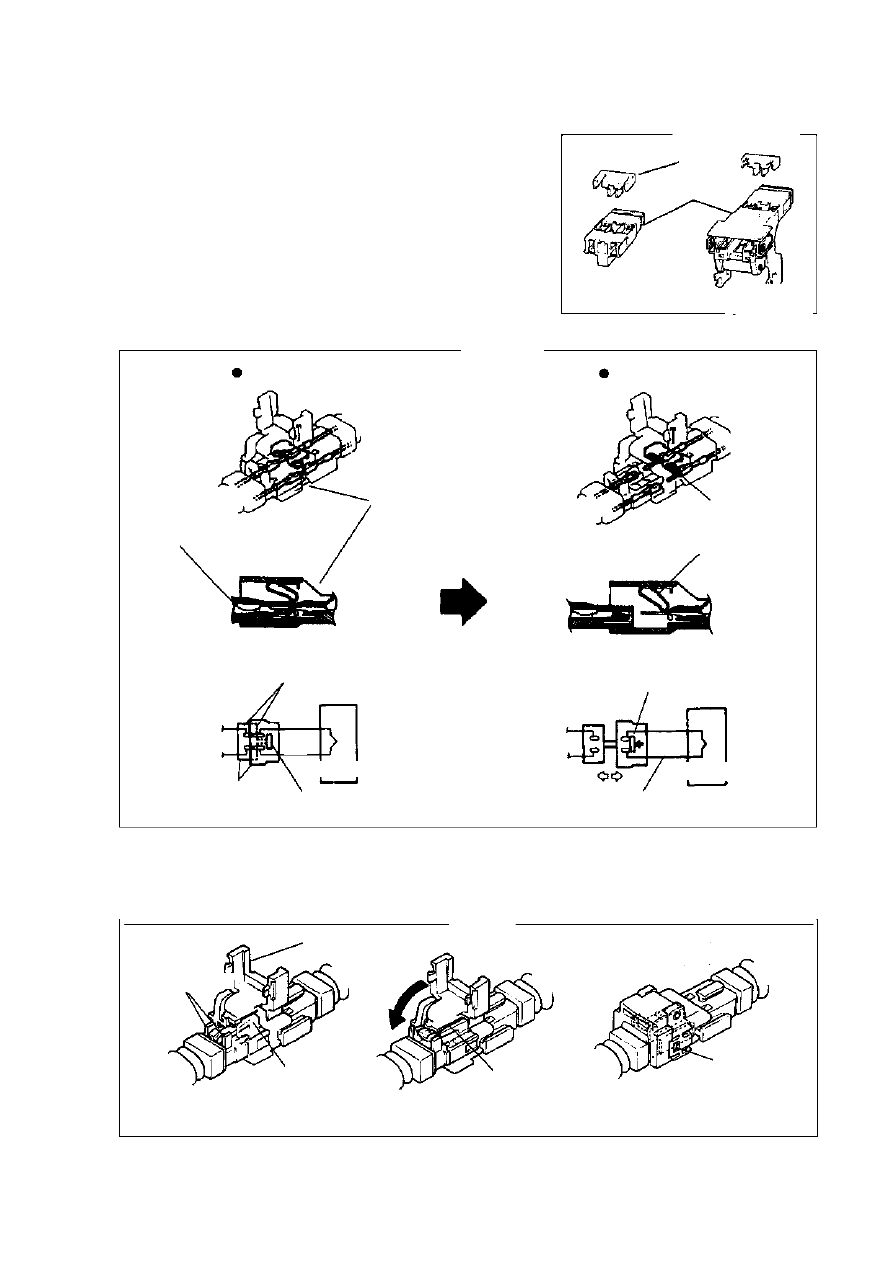

(1) Двойная блокировка:70 (рис.668).

Каждое соединение имеет двойную блокировку, сочетая
корпус  соединения  и  запорный  блок.  Это  гарантирует
надежное крепление соединения.

(2) Защита от взрыва подушки

Каждое  соединение  имеет  пластину,  соединяющую
контакт при снимании соединения (рис.669).







(3) Двойная блокировка (рис.670):

Такие соединения блокируются устройством двойной блокировки.
.

Если первый замок не надежен, выгнутый блок заблокирует двойной замок.

Зажим



Корпус



Пазовый

разъем



Штырьковый

разъем

При соединении



При разъединении



r

  Пластина замыкания

Пружина замыкания

Корпус



Контакт со штырьками

Корпус



Контакт



Пружина и пластина замыкания ВКЛ

Детонатор

Детонатор

Соединение

Пластина замыкания

Замкнутый контур



Двойной замок

Выгнутый блок



Зажим

Зажим



Зажим

Двойной замок замыкает

полностью



Двойной замок

прочный



Одинарный замок не

прочный



Рис.668.

Рис.669.

Рис.670.
