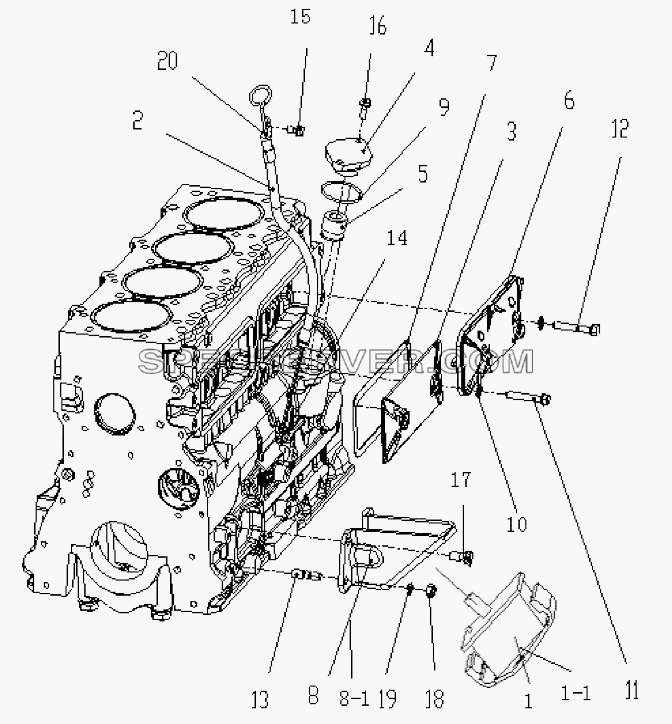

№		Номер детали	Наименование запчасти
1		4100-1D.02.200B	Левая гибкая прокладка подвеска двигателя
2		4102BZL-A11.02.200	Гибкое уплотнение передней подвески в сборе
3		4102B.02.180A	Соединительная часть втулки масляного щупа
4		6102.02.52	Крышка передней и центральной камер толкателей
5		6102.02.53	Верхний подшипник масляного насоса
6		6102.02.54	Втулка карданного вала масляного насоса
7		6102BZ.02.70	Соединительная часть крышки задней камеры толкателя
8		6102.02.91	Прокладка крышки камеры толкателей
9		4102BZL-A11.02.53	Передняя левая опора
10		4100ZL-11B2.02.63	Передний правый кронштейн
11		6102.02.108	Уплотнение на крышке верхней подшипниковой втулки масляного насоса
12		6102.02.127	Комбинированное герметичное уплотнение
13		6102.02.128	Болт крышки передней и центральной камер толкателей
14		6105A.02.128	Болт крышки камеры толкателей
15		4102.02.76	Болт левого и правого передних держателей
16		6102.02.109	Кольцевое резиновое уплотнение масляного щупа
17		GB/T9074.15-M8X16	Блок упругой прокладки и шестигранного болта
18		GB/T9074.15-M8X22	Блок упругой прокладки и шестигранного болта
19		GB/T9074.15-M10X25	Блок упругой прокладки и шестигранного болта
20		GB/T6170-M10	Гайка
21		GB/T93-10	Шайба
22		4102.02.190-1	Соединительная часть уплотнительной пробки ручки масляного щупа

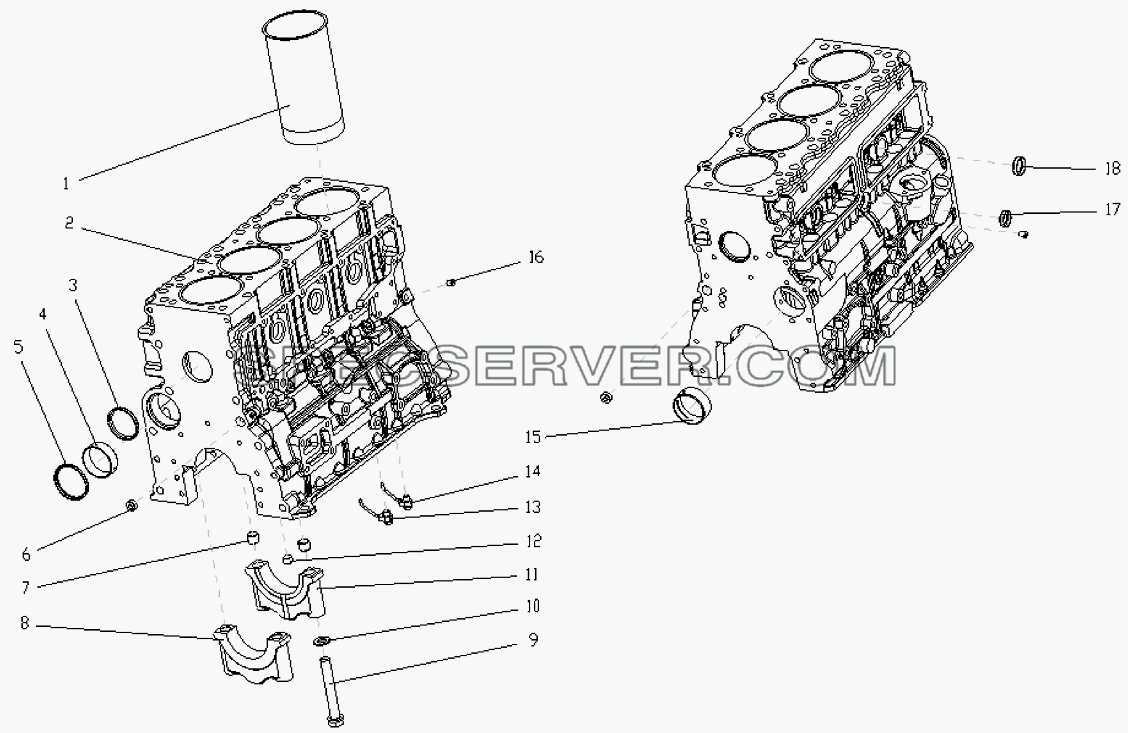

1S10591000115 Соединительная часть блока-картера для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4102H.02.17	Втулка цилиндра
2		4102BZL-A11.02.01	Блок-картер
3		6102.02.49	Манжета в переднем и заднем концах блок - картера
4		6102.02.05C	Втулка кулачкового вала
5		6102.02.31	Упор в заднем конце кулачкового вала
6		6102.02.44-1	Винт-заглушка в конце масляной магистрали
7		6102.02.12	Стопорная втулка
8		6102.02.03-1A	Крышка основного подшипника
9		6102.02.02	Болт основного подшипника
10		6102.02.11	Шайба
11		6102.02.04-2A	Крышка четвертого основного подшипника
12		6102.02.43	Нижний винт - заглушка основной магистрали
13		6102B1.02.130-1	Соединительная часть форсунки охлаждения поршня в сборе
14		6105A.02.130-1	Соединительная часть форсунки охлаждения поршня в сборе
15		6102.02.06C	Передняя втулка кулачкового вала
16		6102.02.46	Винт-заглушка
17		6102.02.47	Манжета водяной втулки блок - картера
18		6102.02.48	Манжета водяной втулки блок - картера

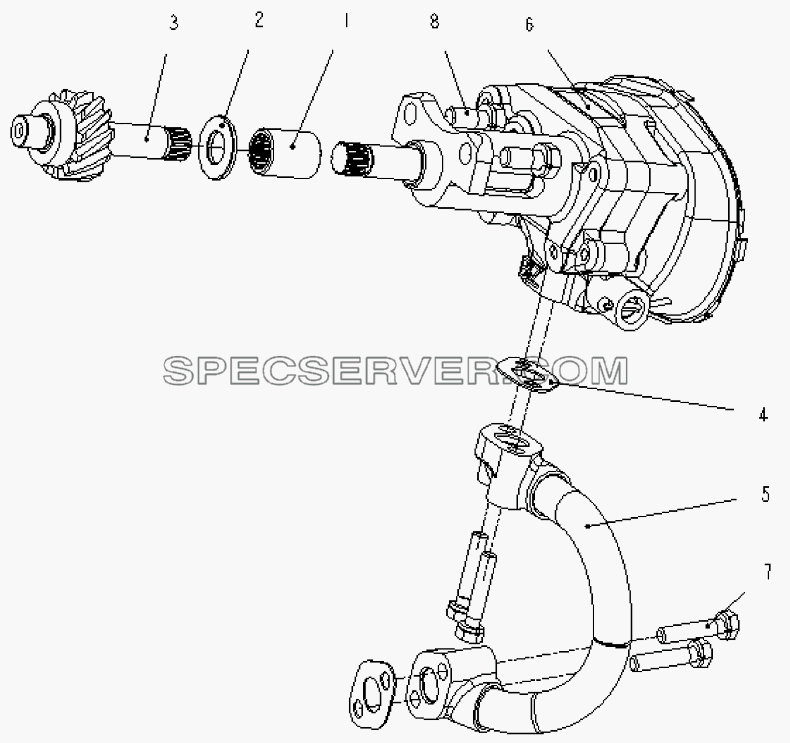

1S10591000115 Масляный насос для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		6102.07.08-1	Шлицевая втулка
2		6102.07.09	Регулировочная прокладка
3		6102.07.11-1	Зубчатый вал
4		6102.07.12	Шайба
5		4102BZL.07.30	Соединительная часть отливного провода
6		4102.07.100-5	Масляный насос в сборе
7		GB/T9074.15-M8x40	Блок упругой прокладки и шестигранного болта
8		GB/T9074.15-M10x25	Блок упругой прокладки и шестигранного болта

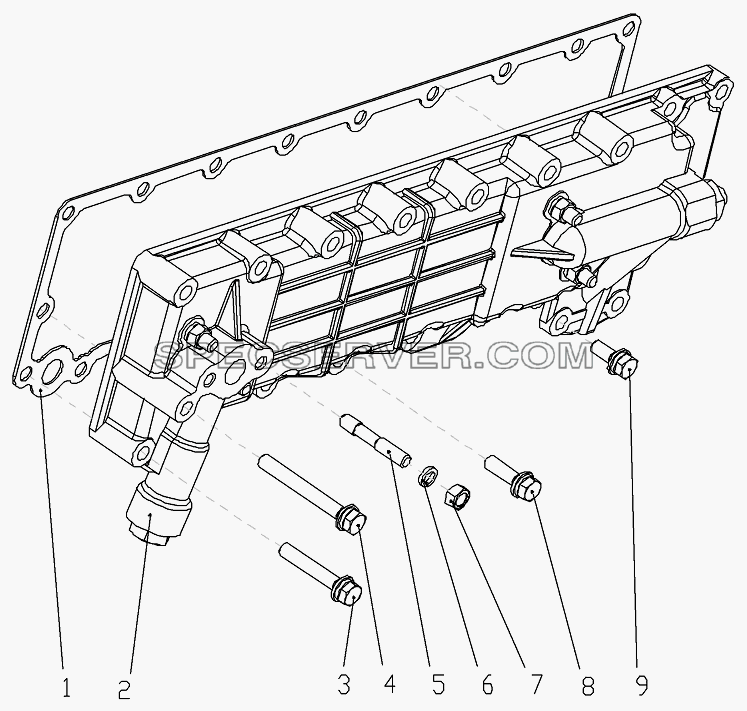

1S10591000115 Масляный охладитель для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4102.18.02	Прокладка крышки устройства охлаждения
2		4102BZ-45A.18.100	Масляный охладитель в сборе
3		GB/T9074.17-M8X50	Блок упругой пластинчатой прокладки и шестигранного болта
4		GB/T9074.17-M8X70	Блок упругой пластинчатой прокладки и шестигранного болта
5		GB/T899-M8X38	Бoлт bm= 1.5d
6		GB/T93-8	Пружинная шайба
7		GB/T6170-M8	Шестигранная гайка первого типа
8		GB/T9074.17-M8X30	Блок упругой пластинчатой прокладки и шестигранного болта
9		GB/T9074.17-M8x22	Блок упругой пластинчатой прокладки и шестигранного болта

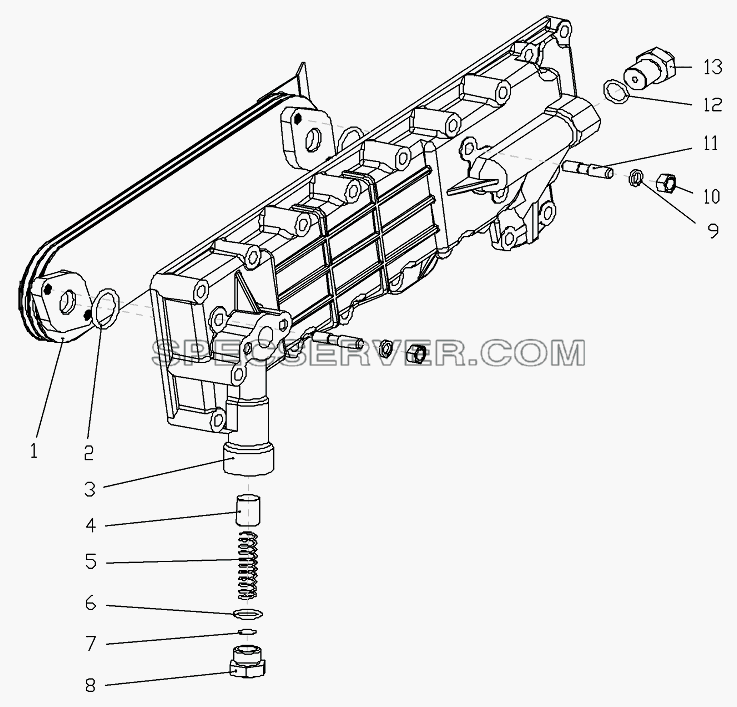

1S10591000115 Масляный охладитель в сборе для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4102BZ.18.10	Элемент масляного охладителя
2		4102.18.07	Уплотнение
3		4102BZ-45A.18.01	Крышка масляного охладителя
4		6102.18.03	Золотник
5		6102.18.04	Регулировочная рессора
6		6102.18.05	Уплотнение
7		6102.18.09	Регулировочная шайба
8		6102.18.06	Держатель регуляторной пружины
9		GB/T93-8	Пружинная шайба
10		GB/T6170-M8	Шестигранная гайка первого типа
11		GB/T899-M8X24	Двухголовый болт
12		6102.18.05	Уплотнение
13		4102BZ-45A.18.08	Подающее соединение

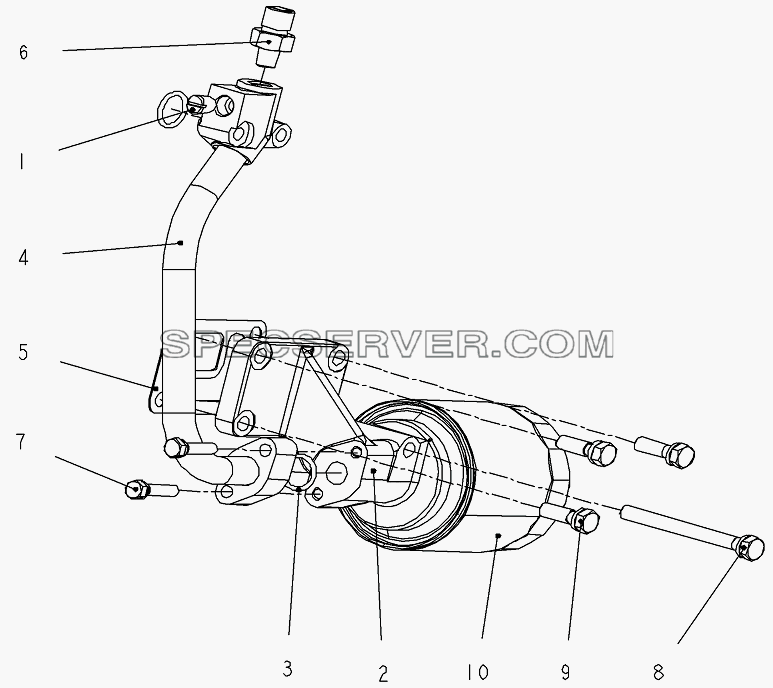

1S10591000115 Масляный фильтр для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4102Q-5.02.76	Винт-заглушка
2		4102B.14.100-4A	Масляный фильтр в сборе
3		6102.14.23	Резиновое уплотнение
4		4102B.14.10-5	Соединительная часть отливного провода
5		6102.14.32	Шайба
6		6102BZ.14.41	Посадочный держатель
7		GB/T9074.15-M8x35	Блок упругой прокладки и шестигранного болта
8		GB/T9074.15-M10x100	Блок упругой прокладки и шестигранного болта
9		GB/T9074.15-M10x32	Блок упругой прокладки и шестигранного болта
10		JX1008A	Винтовой масляный фильтр
