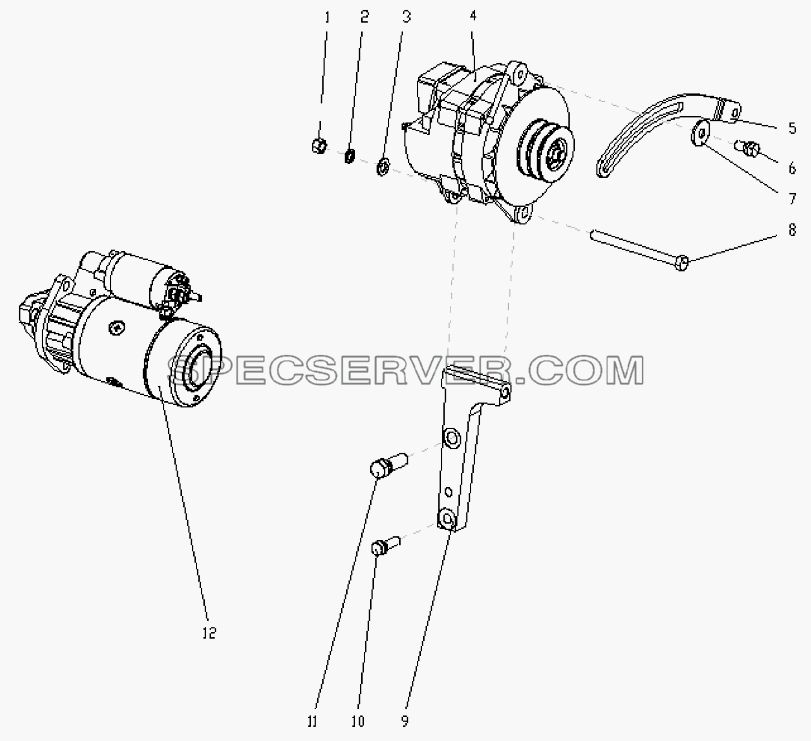

№		Номер детали	Наименование запчасти
1		GB/T6170-M10	Гайка
2		GB/T93-10	Шайба
3		GB/T97.1-10	Пластинчатая шайба
4		4102H.21.30	Двигатель в сборе
5		4102H.21.01	Опора генератора
6		GB/T9074.15-M8x25	Блок упругой прокладки и шестигранного болта
7		GB/T96-8	Большая прокладка
8		6102B-5d.21.02	Опорный вал генератора
9		4102BZL-A11.21.02	Держатель генератора
10		GB/T9074.15-M12x40-30	Блок упругой прокладки и шестигранного болта
11		GB/T9074.15-M16x50-38	Блок упругой прокладки и шестигранного болта
12		4102EZL-11.21.20A	Стартер

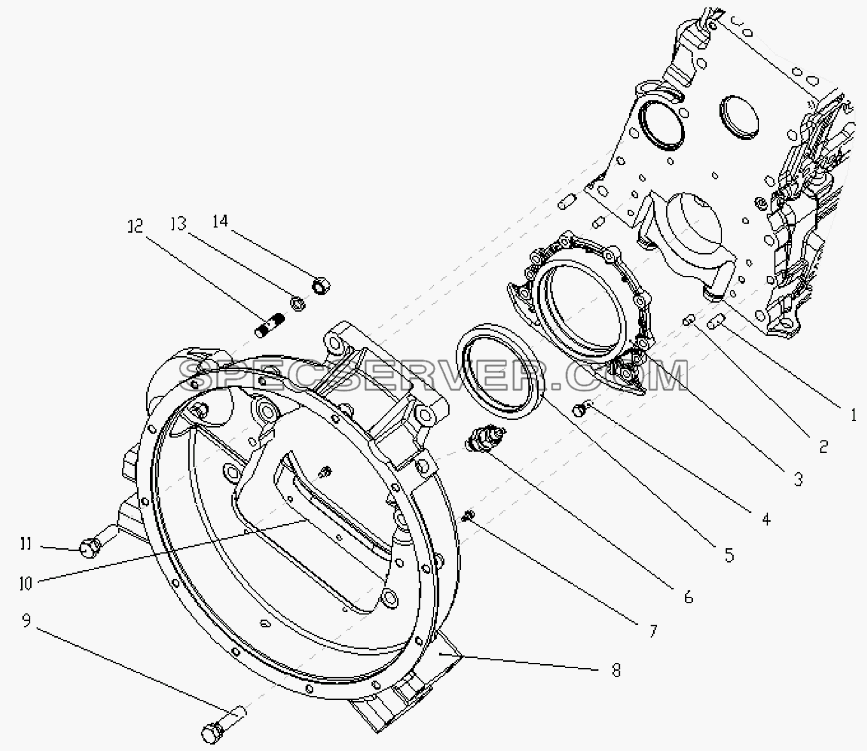

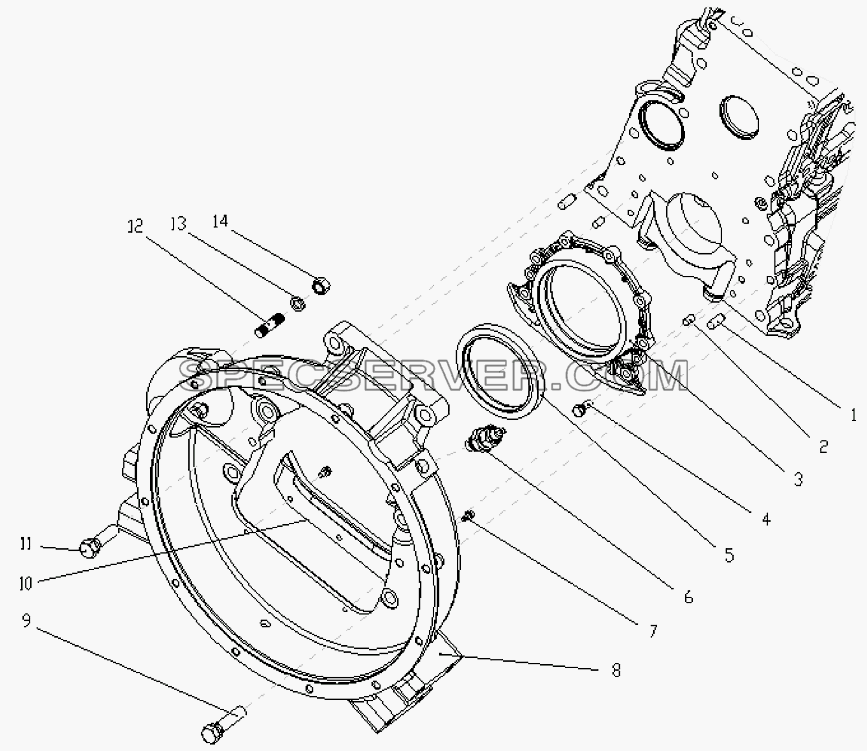

1S10591000115 Картер маховика для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB/T119-A10X25	Цилиндрический штифт
2		GB/T119-A8X16	Цилиндрический штифт
3		4102.02.38-1	Держатель заднего сальника
4		GB/T9074.15-M8x22	Блок упругой прокладки и шестигранного болта
5		6102.02.110A	Соединение заднего сальника коленчатого вала
6		4102-18d1.02.187	Пробка
7		GB/T9074.15-M6X12	Блок упругой прокладки и шестигранного болта
8		4102H.02.37	Картер маховика
9		GB/T9074.15-M14X60	Блок упругой прокладки и шестигранного болта
10		4102.02.100	Соединительная часть пылезащитного щитка картера маховика
11		GB/T9074.15-M14X50	Блок упругой прокладки и шестигранного болта
12		GB/1898-AM12-M12x15x30	Двyxгoлoвый бoлт bm=1.25d
13		GB/T93-12	Пружинная шайба
14		GB/T6171-M12X1.5	Шестигранная гайка первого типа

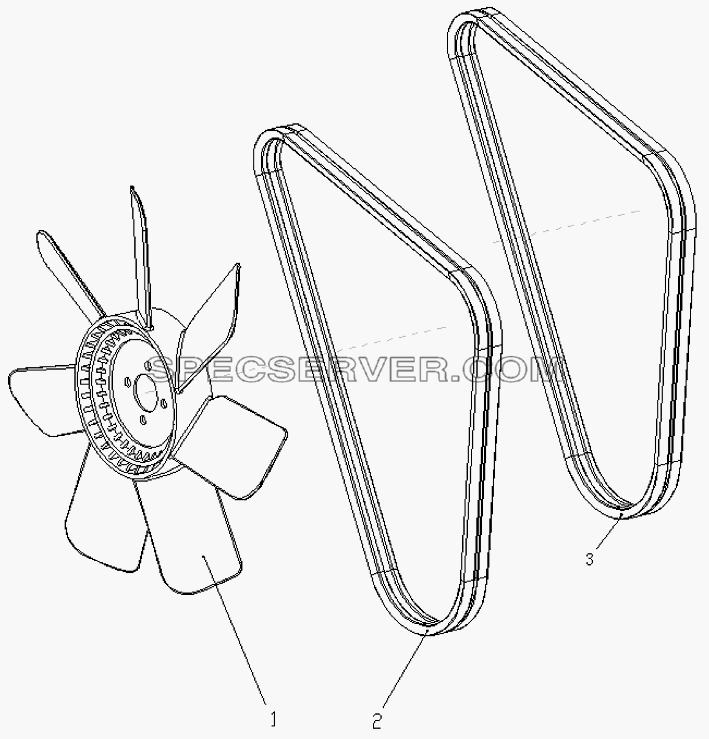

1S10591000115 Вентилятор для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4102EZL-11.25.00	Вентилятор
2		GB/T12732-AV17x1340	Ремень вентилятора
3		GB/T12732-AV13x1420	Peмeнь V

1S10591000115 Соединительная часть между кожухом и крышкой циллиндра для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4102B.01.09	Кожух камеры рычага
2		6102.01.21	Резиновое уплотнение
3		6102.01.33	Шайба
4		6102.01.35	Гайка
5		4100.01.42	Пробка в заправочной горловине
6		4100.01.41	Прямоугольная шайба
7		4102EZL.01.19	Герметичное уплотнение кожуха головки цилиндров
8		4102EZL-11.01.67	Резиновый шланг дыхательной установки

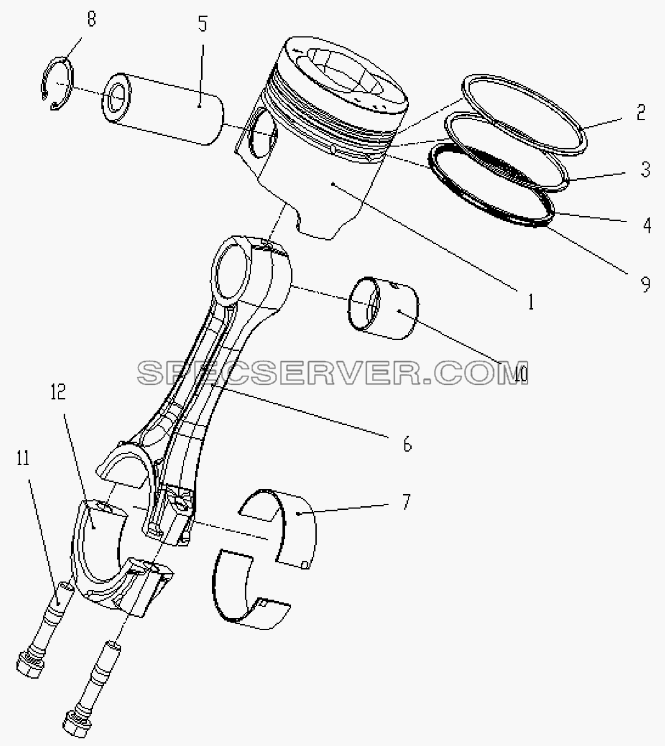

1S10591000115 Шток поршня для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4102H.04.30	Поршень
2		4102AZL.04.02-1	Первое воздушное уплотнение
3		4102AZL.04.03-1	Второе воздушное уплотнение
4		4102AZL.04.04	Масляное уплотнение
5		6102.04.07B	Палец поршня
6		6102.04.10A	Соединительная часть шатуна
7		6102.04.13C	Вкладыш шатуна
8		6102.04.14	Упор - щит
9		4102AZL.04.20	Соединительная часть пружинной рессоры
10		4102.04.05	Втулка шатуна
11		6102.04.11	Болт шатуна
12		6102.04.09A	Крышка шатуна

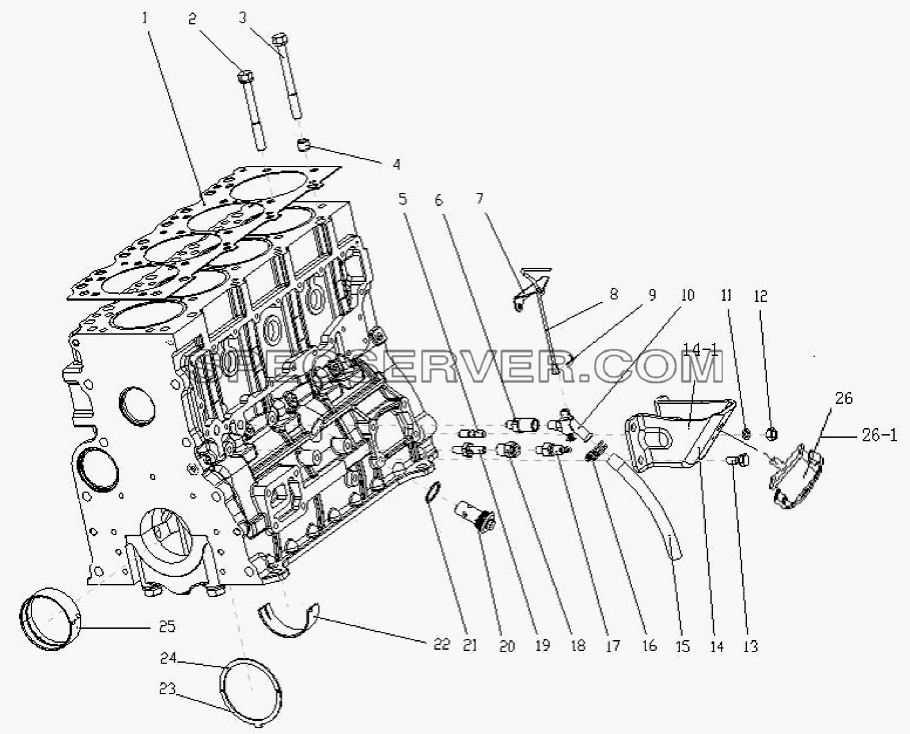

1S10591000115 Блок-картер 1 для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4102BZ.02.80	Прокладка головки цилиндрового блока
2		6102.02.56	Болт головки цилиндров
3		6102.02.55	Болт головки цилиндров
4		6102.02.13	Упорная втулка головки цилиндров
5		4102.02.76	Болт левого и правого передних держателей
6		6102.02.125	Посадочный держатель сливного клапана
7		6102.02.141	Опора
8		6102.02.139	Рычаг доски отливного клапана
9		GB/T91-3x20	Шплинт
10		6102.02.120-2	Соединительная часть сливного клапана
11		GB/T93-10	Шайба
12		GB/T6170-M10	Гайка
13		GB/T9074.15-M10x25	Блок упругой прокладки и шестигранного болта
14		4100ZL-11B2.02.53	Передняя правая опора
14		4102-C3F-01.02.53	Передняя правая опора
15		SG79-75	Шланг 14х2х400
16		QC/T390-20	Хомут с двойными стальными проволоками
17		S17	Сигнализатор предупреждения об аварийном давлении масла
18		4102BQ-11.02.72	Посадочный держатель сигнализатора предупреждения об аварийном давлении масла
19		4102.02.52	Соединение масляной трубы топливного насоса
20		4102BZL.02.50	Соединительная часть клапана стабилизации основной магистрали
21		4102BZL.02.113	Кольцевое уплотнение клапана регулировки давления
22		6102.02.126-B	Центральный основной вкладыш
23		6102.02.16-1A	Нижний упорный клин коленчатого вала
24		6102.02.15-1A	Верхний упорный клин коленчатого вала
25		6102.02.14-1B	Основной вкладыш
26		4100-1D.02.200A	Правая гибкая прокладка подвески двигателя в сборе
261		4102BZL-A11.02.200	Гибкое уплотнение передней подвески в сборе
