№		Номер детали	Наименование запчасти
1		1006024-400-0000	Втулка кулачкового вала
2		1006028-520-0000	Втулка заднего кулачкового вала
3		Q5500519	Полукруглая шпонка
4		1006018-001-0000	Упор кулачкового вала
5		Q150B0816	Болт
6		Q40408	Пружинная шайба
7		1006015-520-0000	Кулачковый вал
8		1006062-001-0000	Прокладка винта - пробки кулачкового вала
9		1006061-001-0000	Винт - заглушка с внутренней шестигранной головкой
10		1006030A001-0000	Заглушка в сборе - втулка кулачкового вала

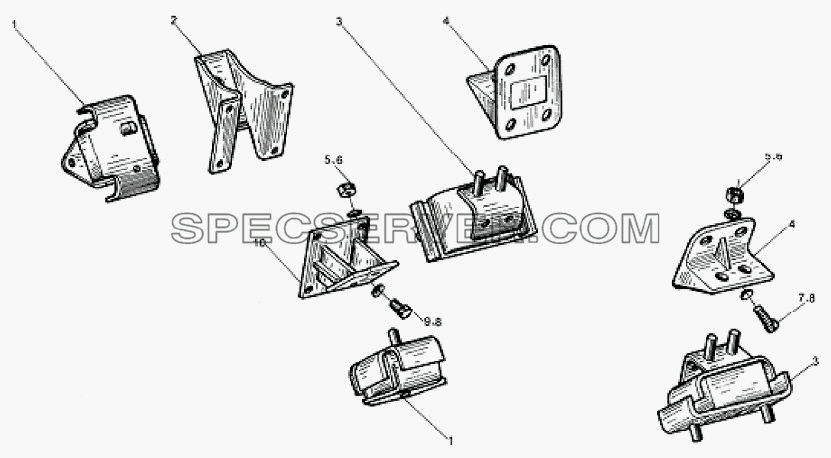

1S10891000112 Подвеска для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1001025-101-JH10	Гибкое уплотнение передней подвески в сборе
2		1001024A001-0000	Стеллаж передней подвески
3		1(X)1015-101-JH10	Гибкая прокладка задней подвески в сборе
4		1001011-002-00101t	Держатель задней подвески
5		Q340B14	Гайка
6		Q40314	Шайба пружинная
7		1001012-101-0000	Шестигранный болт
8		Q40312	Шайба пружинная
9		1001014-101-0000	Шестигранный болт
10		1001020A155-0000	Правый стеллаж передней подвески

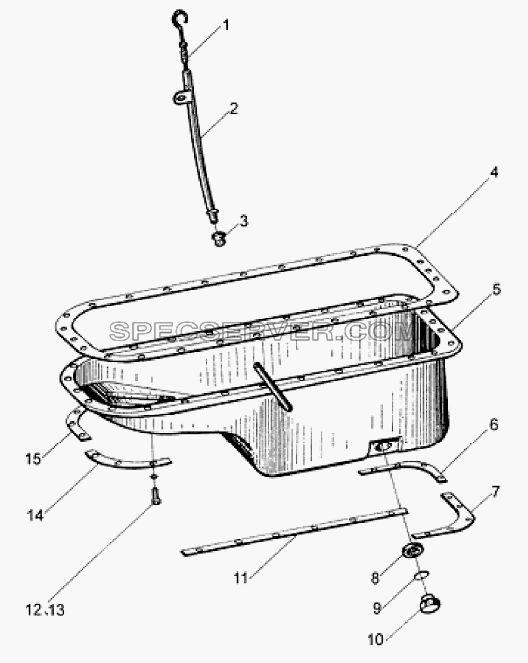

1S10891000112 Масляный картер для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1002020-300-0000	Масляный щуп в сборе
2		1002030A300-0000	Труба корпуса щупа в сборе
3		1009071-101-0000	Уплотняющая втулка - масляный щуп
4		1009031-101-0000	Герметичная прокладка масляного картера
5		1009010-301-JH10	Масляный картер в сборе
6		1009025-001-0000	Задняя левая прокладка - масляный картер
7		1009026-001-0000	Задняя правая прокладка - масляный картер
8		1009021-001-0000	Держатель спускной пробки масляного картера
9		Q72320	Уплотнительная прокладка
10		1009022-001-0000	Спускная пробка масляного картера
11		1009023-101-0000	Центральная прокладка - масляный картер
12		Q150B0820	Болт
13		Q40408	Пружинная шайба
14		1009028-001-0000	Передняя правая прокладка - масляный картер
15		1009027-001-0000	Левая передняя прокладка - масляный картер

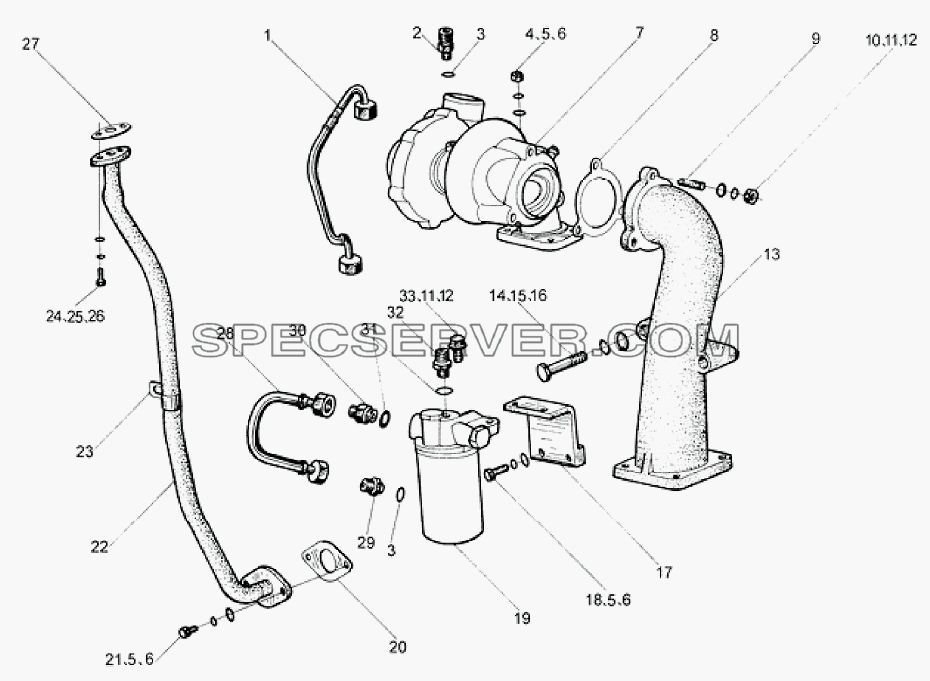

1S10891000112 Нагнетатель для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1118030A541-0000	Масляная труба в сборе - масляный фильтр нагнетателя
2		1118020-541-0000	Соединение - нагнетатель
3		Q/WC3403-1994	Медная шайба
4		1118007-055-0000	Гайка - соединительная труба выхлопа
5		Q40308	Шайба пружинная
6		Q40108	Плоская шайба
7		1118010-520-0000	Турбинными нагнетатель в сборе
8		1118142-520-0000	Шайба - выпускная труба
9		Q1201028	Двухголовый болт
10		Q340B10	Гайка
11		Q40310	Шайба пружинная
12		Q40110	Плоская шайба
13		1118141-520-0000	Выхлопной трубопровод
14		Q150B1275	Штифт
15		Q40312	Шайба пружинная
16		Q40112	Плоская шайба
17		1118002B300-0000	Опора в сборе - фильтр нагнетателя
18		Q150B0830	Болт
19		1118100-201-4020M	Масляный фильтр нагнетателя в сборе
20		1002098'101-0000	Шайба
21		Q150B0816	Болт
22		1118050-520-0000	Продувочная труба нагнетателя в сборе
23		13011039-1-5K1	Зажим подводящего патрубка
24		Q150B0616	Болт с шестигранной головкой
25		Q40306	Шайба пружинная
26		Q40106	Плоская шайба
27		1118051B300-0000	Шайба - фланец продувочной трубы
28		1118040A300-0000	Масляная труба в сборе - блок - картера
29		1118068-153-0010	Соединение трубы - четвертый кулачковый вал
30		1118075A300-0000	Подающее соединение - фильтр
31		Q/WC3403-1994	Медная шайба
32		1118076A300-0000	Соединение отлива - фильтр
33		Q150B1025	Болт

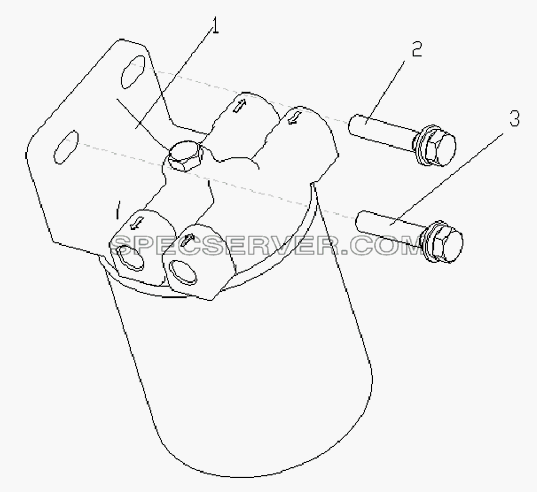

1S10591000115 Дизельный фильтр для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4102H.15.10	Дизельный фильтр в сборе
2		GB/T9704.17-M10x50	Блок упругой пластинчатой прокладки и шестигранного болта
3		GB/T9704.17-M10x45	Блок упругой пластинчатой прокладки и шестигранного болта

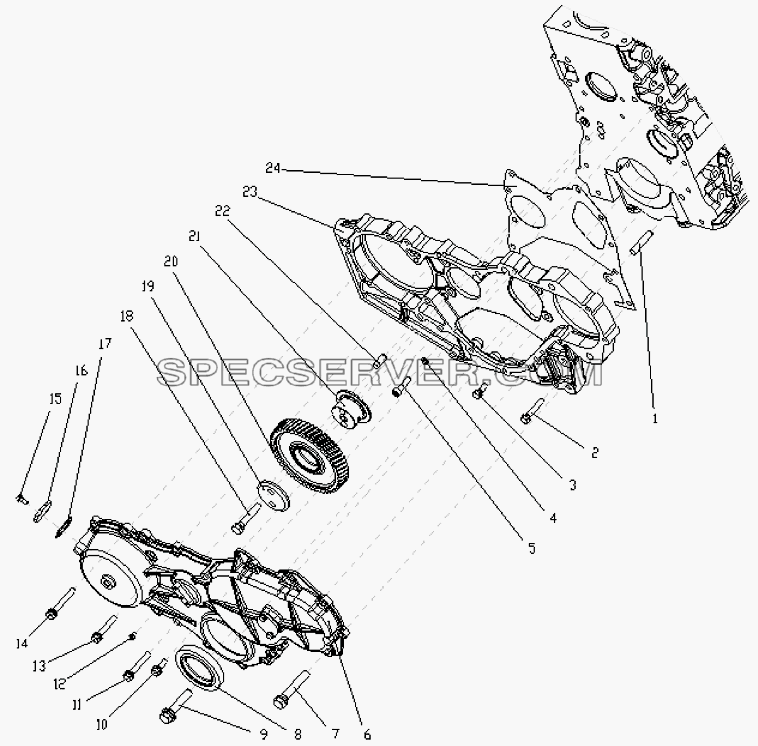

1S10591000115 Коробка шестерни для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB/T119-A10x50	Цилиндрический штифт
2		GB/T9074.15-M8x45	Блок упругой прокладки и шестигранного болта
3		GB/T9074.15-M8x22	Блок упругой прокладки и шестигранного болта
4		GB/T859-8	Легкая пружинная прокладка
5		GB/T70-M8x30	Болт с внутренней цилиндрической шестигранной головкой
6		6105-26D.02.23	Крышка камеры шестерен
7		GB/T9074.15-M12x70	Блок упругой прокладки и шестигранного болта
8		6102.02.90A	Соединение переднего сальника коленчатого вала
9		GB/T9074.17-M12x60	Блок упругой пластинчатой прокладки и шестигранного болта
10		GB/T9074.17-M8x25	Блок упругой пластинчатой прокладки и шестигранного болта
11		GB/T9074.17-M8x55	Блок упругой пластинчатой прокладки и шестигранного болта
12		6102A.02.25	Распределительная стрелка
13		GB/T9074.17-M8x50	Блок упругой пластинчатой прокладки и шестигранного болта
14		GB/T9074.17-M8x60	Блок упругой пластинчатой прокладки и шестигранного болта
15		GB/R9074.15-M6X14	Блок упругой прокладки и шестигранного болта
16		6102.02.21	Накладка смотрового отверстия
17		6102.02.22	Прокладка смотрового отверстия
18		GB/T9074.15-M10x55	Блок упругой прокладки и шестигранного болта
19		6102.02.38	Зажимная доска паразитного колеса
20		6102.02.20	Соединительная часть паразитного колеса
21		6102.02.35-1	Вал паразитного колеса
22		GB/T119-A10x25	Цилиндрический штифт
23		4105-44M.02.18-1	Камера шестерен
24		6102.02.19	Прокладка камеры шестерен
