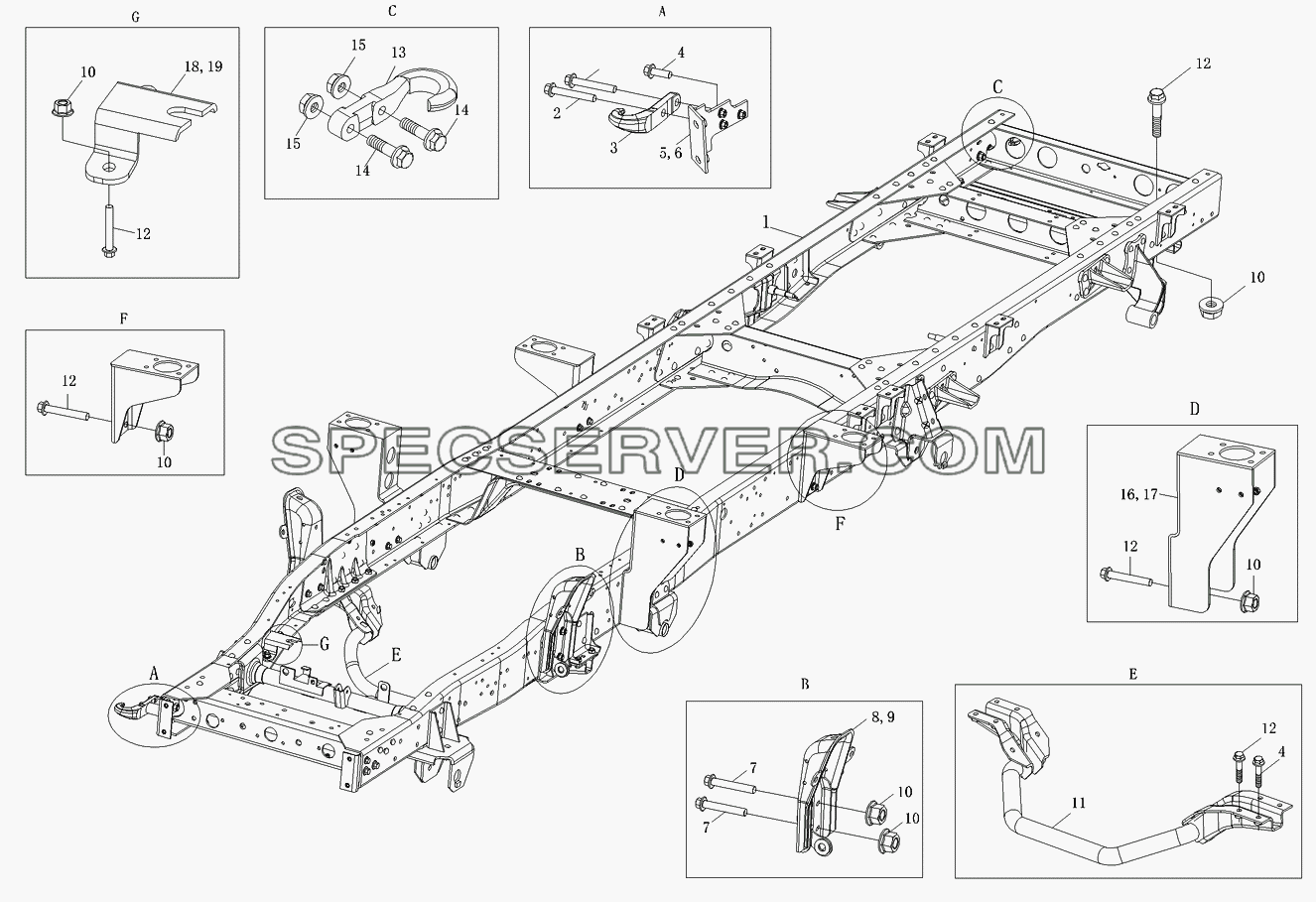

№		Номер детали	Наименование запчасти
-		1S10392800130	Рама
-		1S10392800169	Рама
1		1103928000099	Рама
1		1103928000305	Рама
2		Q1801280	Болт с шестигранной головкой
3		1106628000052	Крюк буксирный
4		Q1801020	Болт с шестигранной головкой
5		1103928000036	Кронштейн бампера правый
6		1103928000035	Кронштейн бампера левый
7		Q1801350	Болт с шестигранной головкой
8		1103928000297	Кронштейн левого переднего амортизатора
9		1103928000298	Кронштейн правого переднего амортизатора
10		Q33010	Гайка шестигранная с буртиком
11		1102928000036	Кронштейн передней опоры двигателя
12		Q1801025	Болт с шестигранной головкой
13		1102928000021	Крюк буксирный
14		Q1801245	Болт с шестигранной головкой
15		Q33012	Гайка
16		1103928000040	Левый задний кронштейн кабины с одним рядом сидений
17		1103928000044	Правый задний кронштейн кабины с одним рядом сидений
18		1103928000243	Правый кронштейн радиатора
19		1103928000242	Левый кронштейн радиатора

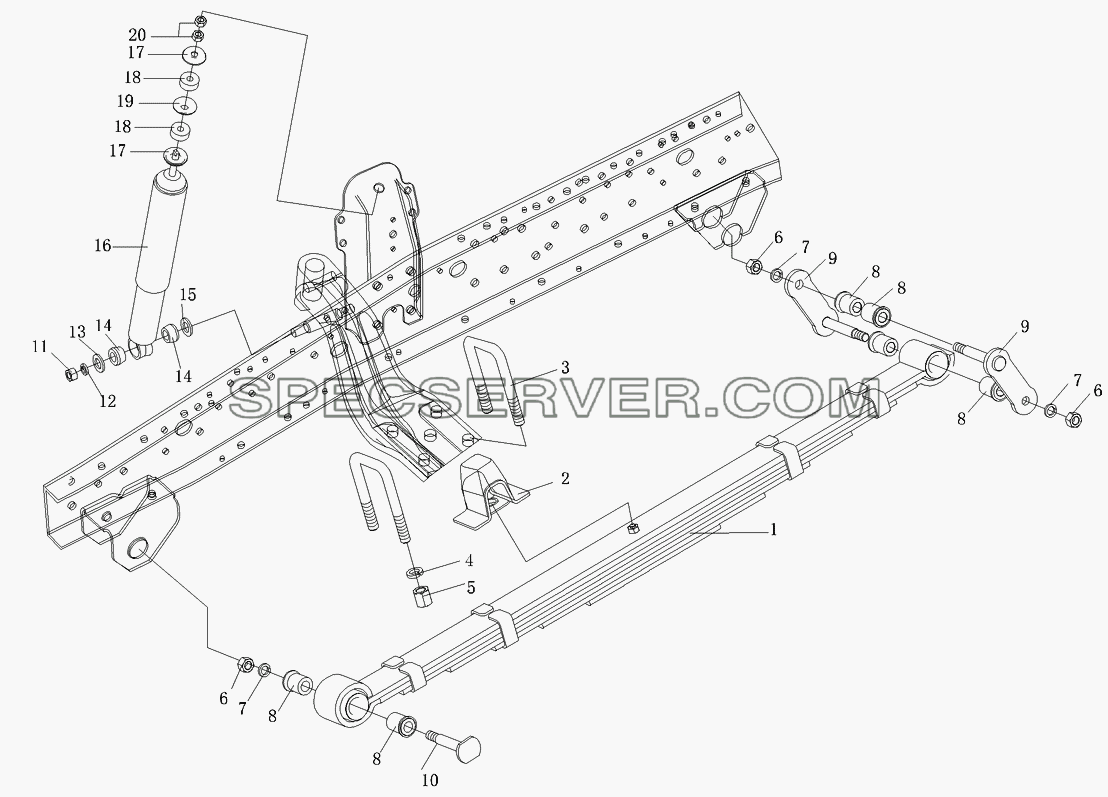

Подвеска передняя для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10392920106	Передняя подвеска
1		1102929200004	Передняя рессора правая
1		1103929200065	Передняя рессора левая
2		1103929200015	Передний буфер
3		1102929200002	Стремянка передней рессоры
4		Q40514	Шайба пружинная
5		Q361B14	Гайка
6		Q341B14	Гайка шестигранная тип 1
7		Q40314	Шайба пружинная
8		1102229200007	Втулка
9		1104629500007	Подвесная пластина с осью
10		1102229200047	Ось рессоры
11		Q341B12	Гайка шестигранная тип 1
12		Q40312	Шайба пружинная
13		1102929200011	Шайба
14		1102929200012	Резиновая втулка
15		Q40116	Плоская шайба
16		1102929200050	Передний амортизатор с втулками
17		1102929200023	Подушка амортизатора
18		1102929200022	Втулка амортизатора
19		1102929200024	Пластинчатая прокладка
20		Q341B10	Гайка шестигранная тип 1

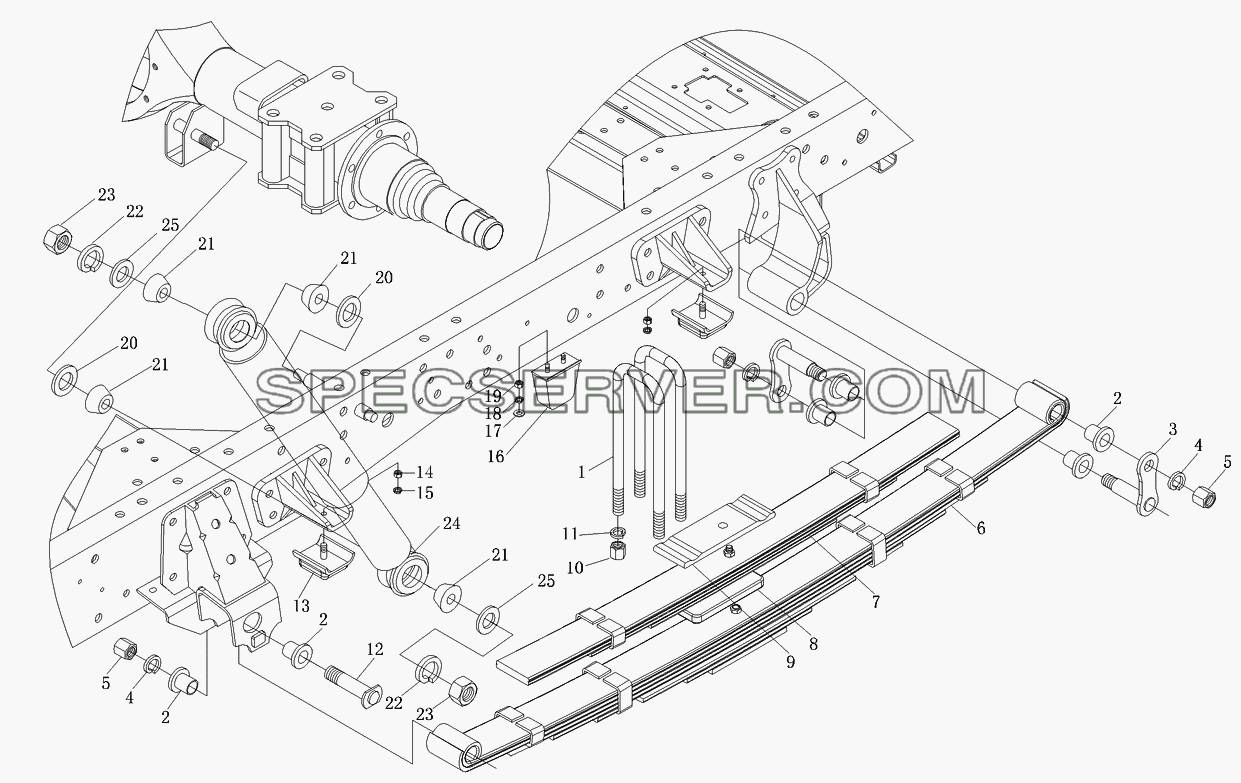

Подвеска задняя для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10392950101	Подвеска задняя
1		1102229500035	Стремянка задней рессоры
2		1102229200007	Втулка
3		1104629500007	Подвесная пластина с осью
4		Q40314	Шайба пружинная
5		Q341B14	Гайка шестигранная тип 1
6		1103929500005	Рессора задняя
7		1102929500003	Рессора вспомогательная в сборе
8		1103629500012	Нижняя плита вспомогательной рессоры
9		1103629500011	Накладка задней рессоры
10		Q363B16	Гайка
11		Q40516	Шайба пружинная
12		1102229200047	Ось рессоры
13		1102929500006	Буфер кронштейна вспомогательной рессоры
14		Q340B08	Гайка шестигранная тип 1
15		Q40308	Шайба пружинная
16		1103929500002	Задний буферный блок
17		Q40110	Плоская шайба
18		Q40310	Шайба пружинная
19		Q340B10	Гайка шестигранная тип 1
20		Q40116	Плоская шайба
21		1102929200012	Резиновая втулка
22		Q40312	Шайба пружинная
23		Q341B12	Гайка шестигранная тип 1
24		1102929500014	Амортизатор
25		1102929200011	Шайба

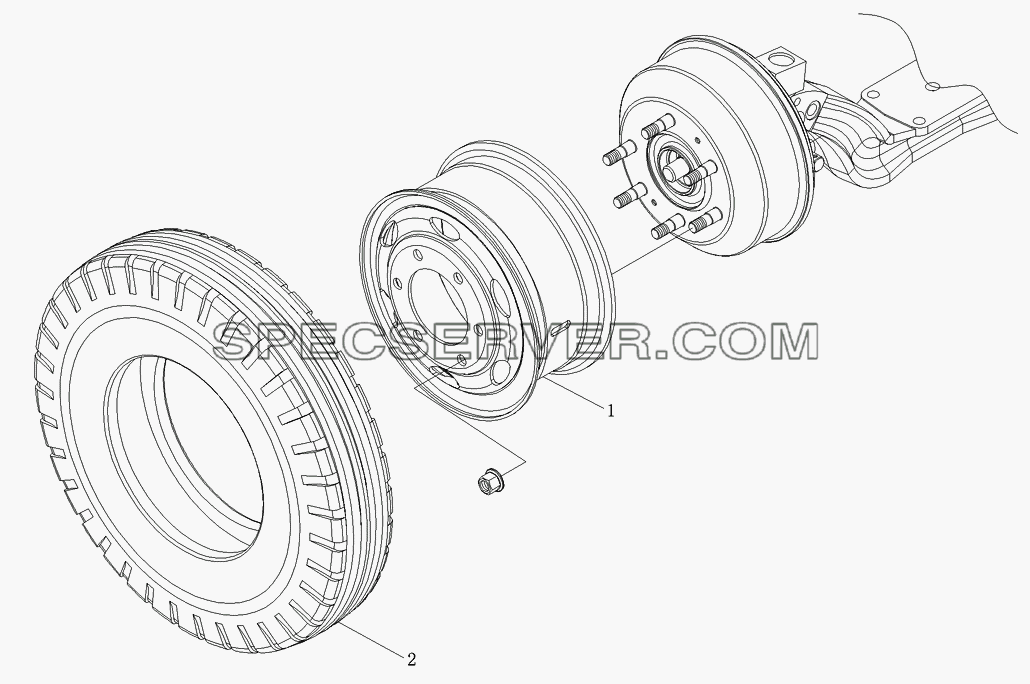

Колесо и шина для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10393110108	Колесо и шина
1		1102931100004	Колесо
2		L6.50R1510L	Шина

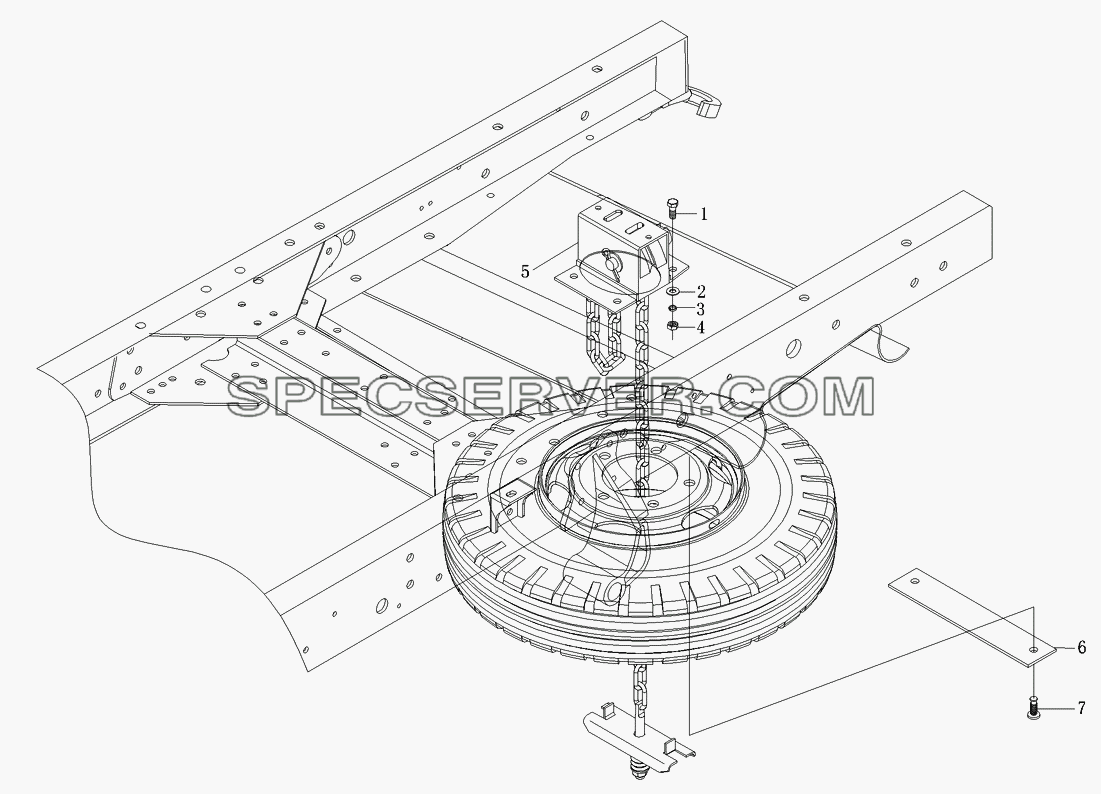

Устройство подъемное запасного колеса для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10293150101	Установка запасного колеса
1		Q150B0820	Болт с шестигранной головкой
2		Q40108	Плоская шайба
3		Q40308	Шайба пружинная
4		Q340B08	Гайка шестигранная тип 1
5		1102931500002	Механизм подъема запасного колеса
6		1102931500004	Резиновая пластина
7		1B15551200026	Пластмассовая кнопка

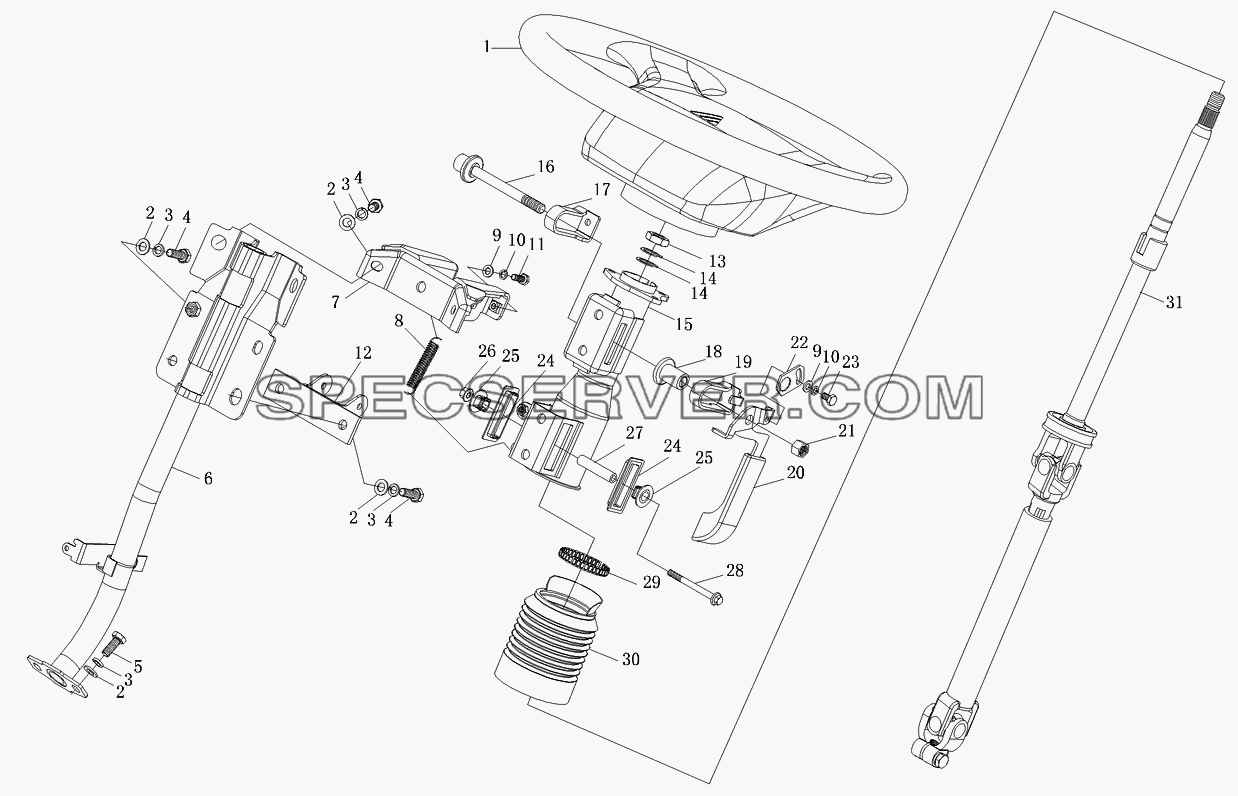

Управление рулевое для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10493420109	Рулевой механизм
1		1104934200111	Рулевое колесо с кнопкой звукового сигнала
2		Q40108	Плоская шайба
3		Q40308	Шайба пружинная
4		Q150B0822	Болт крепления петли
5		Q174B0820	Болт
6		1104934200125	Кронштейн рулевой колонки
7		1104934200115	Регулируемый кронштейн рулевой колонки
8		1104934200136	Пружина
9		Q40106	Плоская шайба
10		Q40306	Шайба пружинная
11		Q150B0616	Болт с шестигранной головкой
12		1104934200120	Кронштейн регулировочный нижний
13		Q351C14	Гайка
14		1104934200143	Кольцо упорное
15		1104934200150	Рулевая колонка
16		1104934200130	Болт фиксирующий
17		1104934200132	Кронштейн ограничительный левый
18		1104934200131	Стопорная втулка
19		1104934200133	Кронштейн ограничительный левый
20		1104934200140	Регулировочная ручка
21		1104934200135	Гайка
22		1104934200134	Стопорная накладка
23		Q150B0610	Болт с шестигранной головкой
24		1104934200156	Пластина
25		1104934200157	Скользящий блок
26		Q33006	Гайка шестигранная с буртиком
27		1104934200158	Скользящий вал
28		Q1840665	Болт с шестигранной головкой и зубчатым буртиком
29		DN-3404032	Прецизионное кольцо-фиксатор
30		1104934200191	Пыльник
31		1104934200160	Приводной вал рулевого управления
