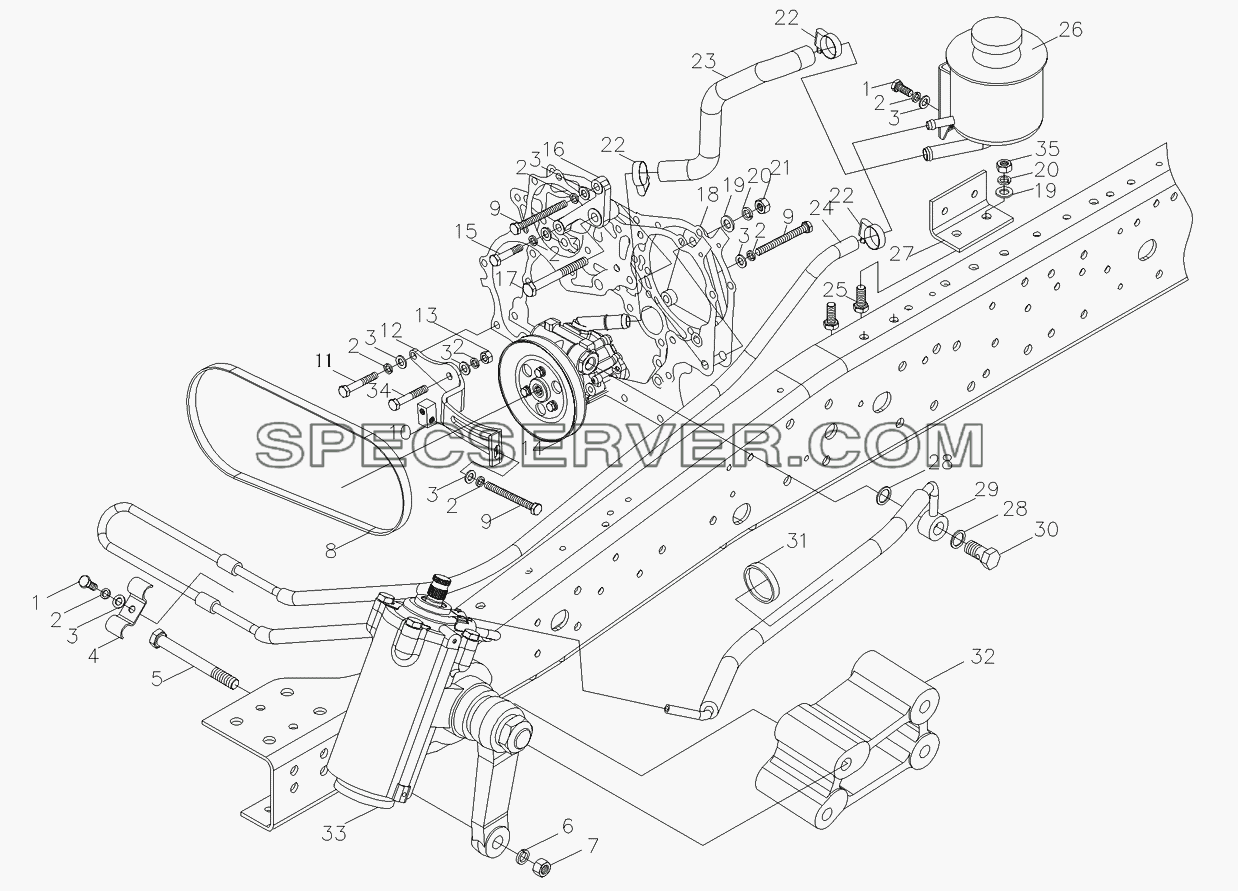

№		Номер детали	Наименование запчасти
-		1S10393400104	Рулевой механизм
-		1S10393400105	Рулевой механизм
1		Q150B0820	Болт с шестигранной головкой
2		Q40308	Шайба пружинная
3		Q40108	Плоская шайба
4		1102734000009	Скоба
5		Q150B12110TF2	Болт с шестигранной головкой
6		Q40512	Тяжелая пружинная шайба
7		Q340B12T13F2	Шестигранная гайка
8		NV1AV13*860P	Ремень
9		Q150B0880Q	Болт с шестигранной головкой
10		1104934000019	Крепежная гайка
11		Q150B0850	Болт с шестигранной головкой
12		1104934000018	Регулировочная рама
13		Q340B08T13F2	Гайка шестигранная тип 1
14		1104934000014	Насос гидроусилителя рулевого управления в сборе
15		Q150B0840	Болт с шестигранной головкой
16		1104934000021	Усиленный кронштейн
17		Q150B1090TF2	Болт
18		1104934000020	Кронштейн насоса гидроусилителя рулевого управления
19		Q40110	Плоская шайба
20		Q40310	Шайба пружинная
21		Q340B10T13F2	Гайка шестигранная тип 1
22		Q67627	Хомут червячный
23		1103934000015	Впускная труба масляного насоса
24		1104934000128	Трубопровод низкого давления
25		Q150B1025	Болт с шестигранной головкой
26		1103934000013	Бачок гидроусилителя рулевого управления в сборе
27		1103934000014	Кронштейн бачка гидроусилителя рулевого управления в сборе
28		1105934000026	Шайба
29		1103934000018	Маслопровод высокого давления
30		1102734000019	Пустотелый болт
31		Q67407200	Хомут стяжной
32		1103934000006	Кронштейн рулевого механизма
33		1103934000008	Рулевой механизм с рычагом
33		1104934000220	Механизм рулевой с рычагом
34		Q150B0850TF2	Болт с шестигранной головкой
35		Q340B10	Гайка шестигранная тип 1

Гидроусилитель рулевого управления 1S10393400115 для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10393400115	Рулевой механизм
1		Q150B0820	Болт с шестигранной головкой
2		Q40308	Шайба пружинная
3		Q40108	Плоская шайба
4		1102734000009	Скоба
5		Q150B12110TF2	Болт с шестигранной головкой
6		Q40512	Тяжелая пружинная шайба
7		Q340B12T13F2	Шестигранная гайка
8		1104934000037	Ремень
9		Q150B0880Q	Болт с шестигранной головкой
10		1104934000019	Крепежная гайка
11		Q150B0850	Болт с шестигранной головкой
12		1104934000018	Регулировочная рама
13		Q340B08T13F2	Гайка шестигранная тип 1
14		1104934000014	Насос гидроусилителя рулевого управления в сборе
15		Q150B0840	Болт с шестигранной головкой
16		1104934000021	Усиленный кронштейн
17		Q150B1090TF2	Болт
18		1104934000020	Кронштейн насоса гидроусилителя рулевого управления
19		Q40110	Плоская шайба
20		Q40310	Шайба пружинная
21		Q340B10T13F2	Гайка шестигранная тип 1
22		Q67627	Хомут червячный
23		1103934000015	Впускная труба масляного насоса
24		1104934000128	Трубопровод низкого давления
25		Q150B1025	Болт с шестигранной головкой
26		1103934000013	Бачок гидроусилителя рулевого управления в сборе
27		1103934000014	Кронштейн бачка гидроусилителя рулевого управления в сборе
28		1105934000026	Шайба
29		1103934000018	Маслопровод высокого давления
30		1102734000019	Пустотелый болт
31		Q67407200	Хомут стяжной
32		1103934000006	Кронштейн рулевого механизма
33		1104934000220	Механизм рулевой с рычагом
34		Q150B0850TF2	Болт с шестигранной головкой
35		Q340B10	Гайка шестигранная тип 1

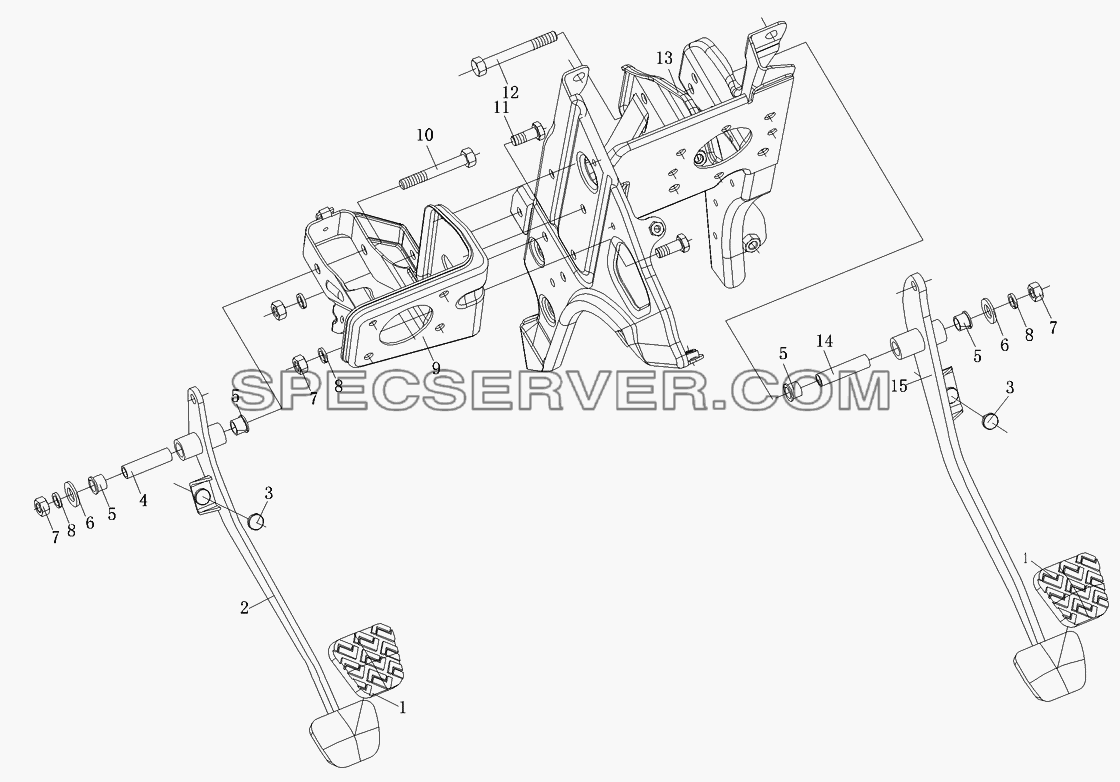

Педали тормоза и сцепления для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10493540102	Подвеска педалей
1		1104935400031	Накладка педали
2		1104935400021	Рычаг педали сцепления
3		3504124A	Демпфирующая накладка
4		1104935400019	Палец
5		1104935400020	Втулка
6		Q40110	Плоская шайба
7		Q341B10	Гайка шестигранная тип 1
8		Q40310	Шайба пружинная
9		110493540002B	Кронштейн педали сцепления
10		Q150B1070	Болт с шестигранной головкой
11		Q150B0818	Болт с шестигранной головкой
12		Q150B1075	Болт с шестигранной головкой
13		1104935400002A	Кронштейн педали тормоза в сборе
14		1104935400026	Ось
15		1104935400024	Рычаг педали тормоза

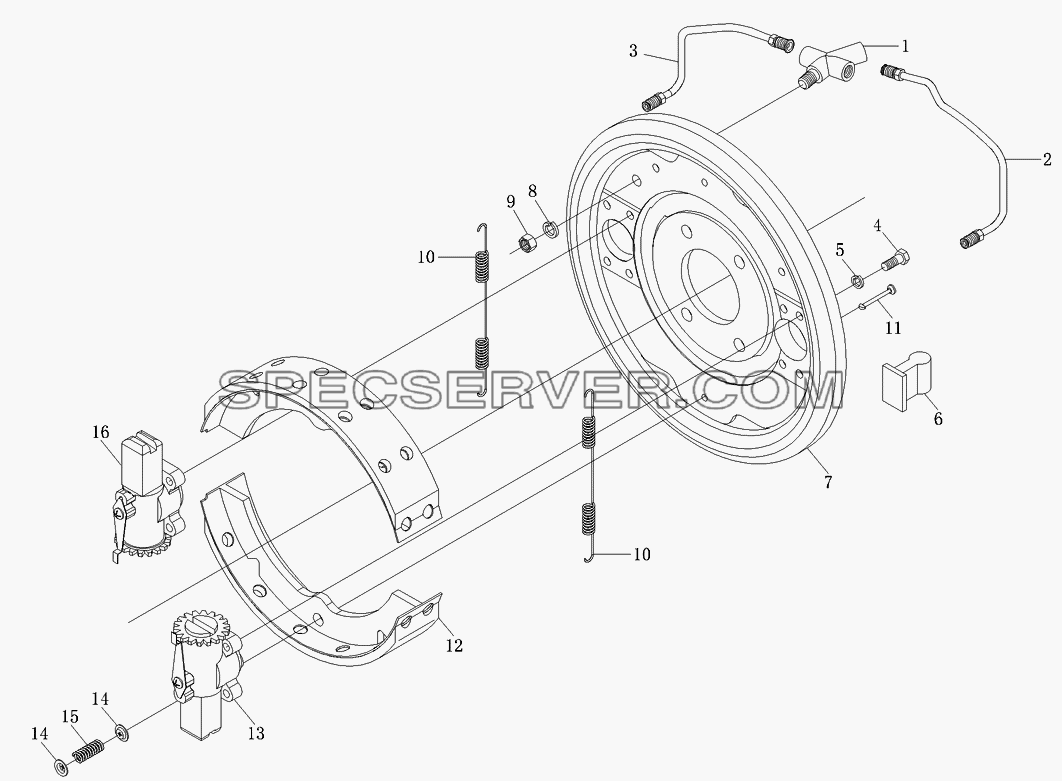

Тормоза передние для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1103930000009	Передний тормоз в сборе левый
-		1103930000010	Передний тормоз в сборе правый
1		XH1026-3501059	Тройник
2		XH1026-3501070/75	Тормозной трубопровод
3		XH1026-3501070/75	Тормозной трубопровод
4		Q150B0814	Болт с шестигранной головкой
5		Q40308	Шайба пружинная
6		ZQ3501017-07	Пылезащитная заглушка регулировочного отверстия
7		BJ1039-3501031-01	Щит переднего тормоза левый
7		BJ1039-3501041-01	Щит переднего тормоза правый
8		Q40308	Шайба пружинная
9		Q340B08	Гайка шестигранная тип 1
10		ZQ3501018-07	Пружина возвратная тормозной колодки
11		BJ130-3501034B	Передняя тяга
12		XH1026-3501050	Тормозная колодка в сборе
13		ZQ3501060-07	Цилиндр тормозной передний правый
14		BJ130-3501039B	Чашка пружины тормозной колодки
15		XH1026-3501034	Нажимная пружина тормозной колодки
16		ZQ3501050-07	Цилиндр тормозной передний левый

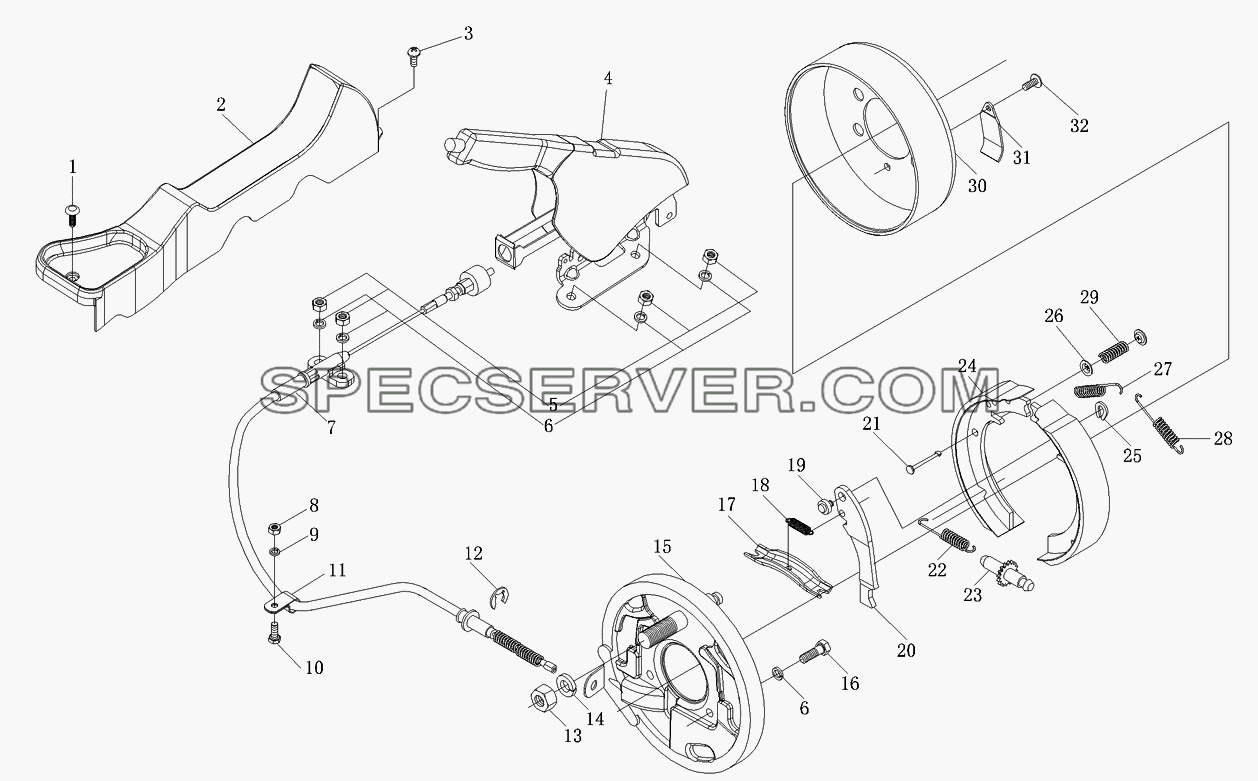

Стояночный тормоз для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10293570101	Стояночный тормоз
-		1S10493530102	Механизм управления стояночным тормозом
-		1S10493580102	Механизм управления стояночным тормозом
1		1104935300006	Кнопка
2		1104935300002	Стояночный тормоз
3		Q2300616	Винт
4		1104935300001	Рычаг стояночного тормоза
5		Q340B08	Гайка шестигранная тип 1
6		Q40308	Шайба пружинная
7		1102935700004	Трос стояночного тормоза
8		Q340B06	Гайка шестигранная тип 1
9		Q40306	Шайба пружинная
10		Q150B0616	Болт с шестигранной головкой
11		Q68614F4	Скоба
12		Q436120	Стопорное кольцо
13		Q340B12	Гайка шестигранная тип 1
14		Q40312	Шайба пружинная
15		D120-3507-010	Щит тормоза
16		Q150B0820	Болт с шестигранной головкой
17		D120-3507-003	Пластина опорная
18		D120-3507-002	Пружина коромысла
19		1029E-3507014	Ось тормозного рычага
20		D120-3507-030	Тормозной рычаг
21		D120-3507-005	Стойка тормозной колодки
22		D120-3507-008	Нижняя пружина
23		D120-3507-040A	Регулировочный болт в сборе
24		D120-3507-020	Тормозная колодка в сборе
25		Q2540612	Замковая пластина-ограничитель
26		D120-3507-006	Тарелка пружины
27		D120-3507-001	Первичная возвратная пружина
28		D120-3507-004	Вторичная возвратная пружина
29		D120-3507-007	Нажимная пружина тормозной колодки
30		1102935700006	Барабан стояночного тормоза
31		3508015A1	Пластина крышки регулировочного отверстия ручного тормоза
32		Q150B0620	Болт с шестигранной головкой

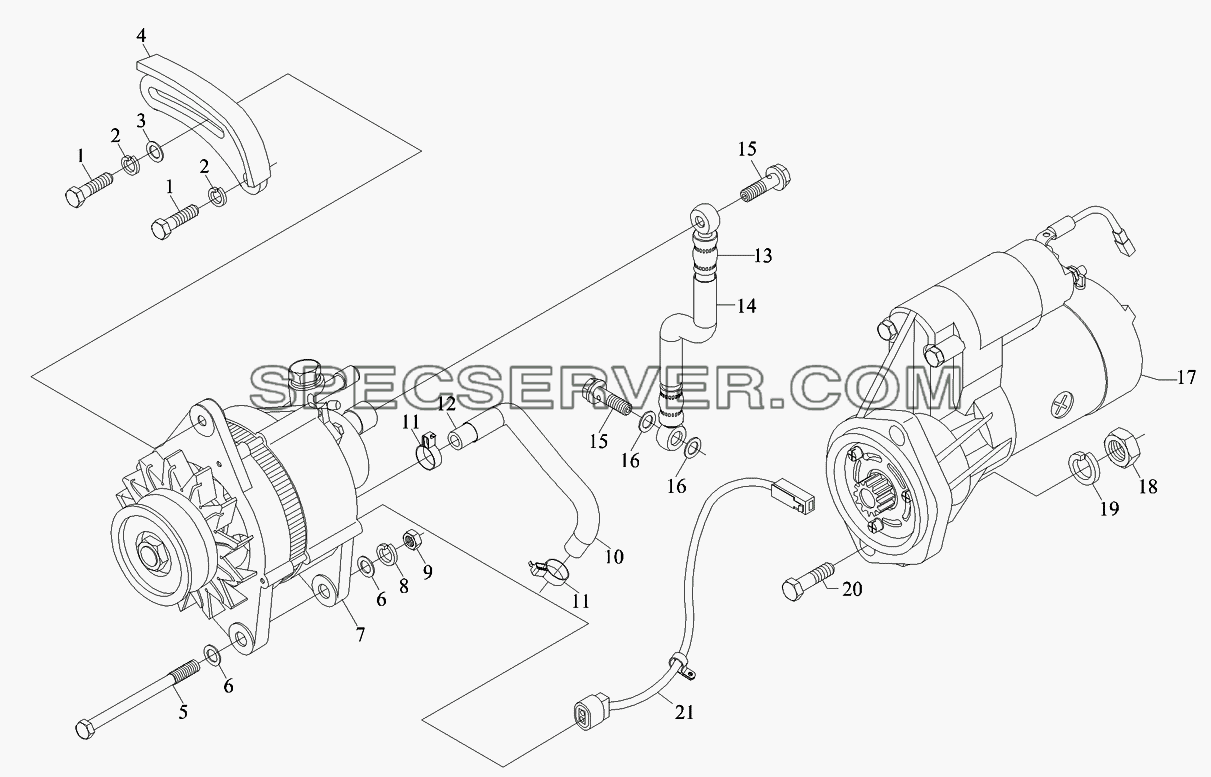

Генератор и стартер для Foton-BJ1039 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q150B0825TF9	Болт с шестигранной головкой
2		Q40508	Тяжелая пружинная шайба
3		E049362000032	Шайба
4		E049362000007	Натяжной рычаг ремня
5		E049362000002	Крепежный болт генератора
6		Q40110	Плоская шайба
7		E049362000065	Генератор
8		Q40310	Шайба пружинная
9		E049302000026	Гайка М10*1,25
10		E049362000010	Теплоизолирующий чехол возвратного маслопровода
11		E049362000003	Хомут
12		E049362000004	Возвратный маслопровод вакуумного насоса
13		E049362000012	Входной маслопровод вакуумного насоса
14		E049362000009	Теплоизолирующая втулка
15		E049362000005	Соединительный болт
16		E049305000009	Медная шайба
17		E049361000002	Стартер
18		Q340B12	Гайка шестигранная тип 1
19		Q40312	Шайба пружинная
20		Q150B1245	Болт с шестигранной головкой
21		E049362000020	Провод генератора
